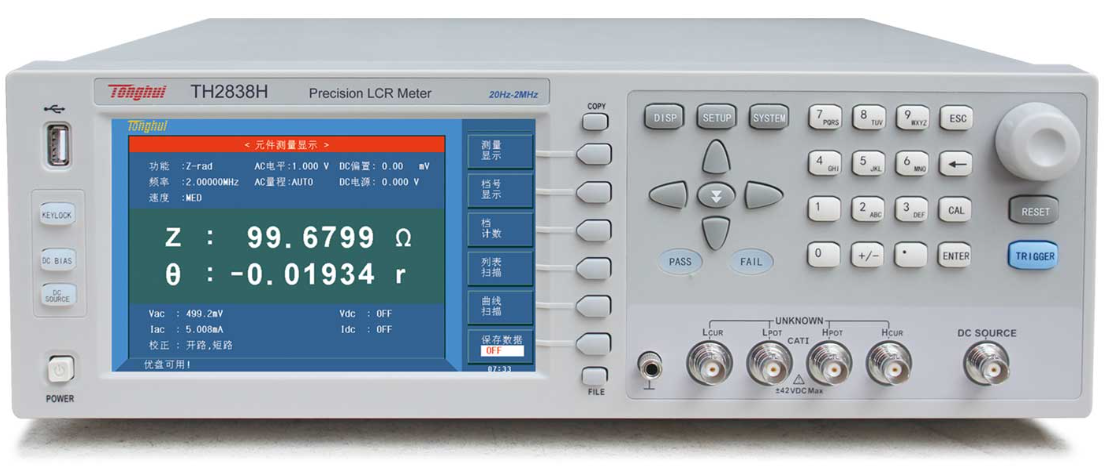

TH2838/TH2838H/TH2838A是采用当前国际先进的自动平衡电桥原理研制成功的新一代阻抗测试仪器，其0.05%的基本精度、最快达5.6ms的测试速度、20Hz-2MHz的频率范围及高达1GΩ的阻抗测试范围可以满足元件与材料的测量要求，特别有利于低损耗(D)电容器和高品质因数(Q)电感器的测量。四端对的端口配置方式可有效消除测试线电磁耦合的影响，将低阻抗测试能力的下限比常规五端配置的仪器向下扩展了十倍。
TH2838/TH2838H/TH2838A支持20V交流测试信号和40V直流偏置的高功率测试条件、增强的多参数列表扫描/多参数图形分析能力将有利于用户扩展元件全面评价的能力。
TH2838/TH2838H/TH2838A是电子元器件设计、检验、质量控制和生产测试的强有力工具。它的优良性能和功能为电路的设计和开发以及材料（电子材料和非电子材料）的研究和开发提供了强有力的工具。
TH2838/TH2838H/TH2838A是采用当前国际先进的自动平衡电桥原理研制成功的新一代阻抗测试仪器，其0.05%的基本精度、最快达5.6ms的测试速度、20Hz-2MHz的频率范围及高达1GΩ的阻抗测试范围可以满足元件与材料的测量要求，特别有利于低损耗(D)电容器和高品质因数(Q)电感器的测量。四端对的端口配置方式可有效消除测试线电磁耦合的影响，将低阻抗测试能力的下限比常规五端配置的仪器向下扩展了十倍。
TH2838/TH2838H/TH2838A支持20V交流测试信号和40V直流偏置的高功率测试条件、增强的多参数列表扫描/多参数图形分析能力将有利于用户扩展元件全面评价的能力。
TH2838/TH2838H/TH2838A是电子元器件设计、检验、质量控制和生产测试的强有力工具。它的优良性能和功能为电路的设计和开发以及材料（电子材料和非电子材料）的研究和开发提供了强有力的工具。
测试频率：20Hz-2MHz，分辨率最高 0.1mHz。
基本精度：0.05%。
测试速度：最快 5.6ms / 次。
测试原理：自动平衡电桥。
高功率特性：
信号源：最大 20Vrms/100mArms。
DC 偏置：±40V/100mA，外部 DC BIAS 最大可达 120A。
独立电压源：±10V 可编程输出。
高稳定性和一致性：15 个测试量程配置。
高分辨显示：7 英寸 TFT LCD，800×480 分辨率。
多功能扫描：
列表扫描：最多 201 点，支持多参数设置。

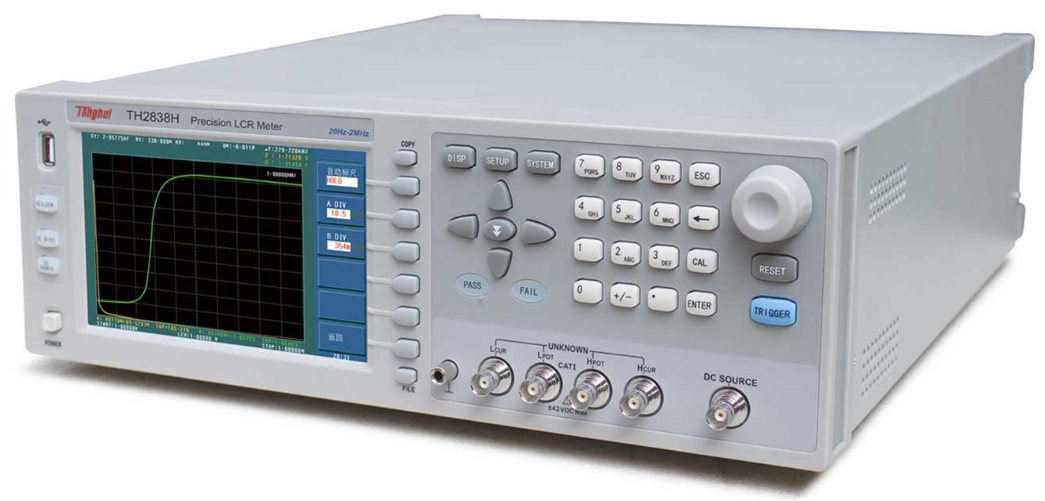

图形扫描：51-801 点可选，支持频率、AC 电平、DC 偏置等参数扫描。
特殊功能：
变容二极管自动极性功能。
Ls 与 Rdc 同时测试。
10 档分选功能，声光报警。
存储与兼容性：
内置 40 组设定文件，USB 扩展 500 组。
支持 SCPI 指令集，兼容 KEYSIGHT E4980A 等设备。
| 参数分类 | 参数名称 | TH2838 | TH2838H | TH2838A |
|---|---|---|---|---|
| 测试信号源 | 信号源输出阻抗 | \multicolumn{3}{ | c | }{100Ω，±1% @1kHz} |
| 测试频率 | 范围 | 20Hz-2MHz | 20Hz-2MHz | 20Hz-1MHz |
| 分辨率 | \multicolumn{3}{ | c | }{\makecell{20.0000Hz-99.9999Hz：1mHz\100.000Hz-999.999Hz：10mHz\1.00000kHz-9.99999kHz：100mHz\10.0000kHz-99.9999kHz：1Hz\100.000kHz-999.999kHz：10Hz\1.00000MHz-2.00000MHz：100Hz}} | |
| AC 测试信号模式 | 额定值 / 恒定值 | \multicolumn{3}{ | c | }{ALC OFF：设定电压 / 电流为开路 / 短路值 ALC ON：保持 DUT 电压 / 电流恒定} |
| AC 信号 | 电压范围 | 5mVrms-2Vrms | F≤1MHz：5mVrms-20Vrms F>1MHz：5mVrms-15Vrms | 5mVrms-2Vrms |
| 电流范围 | 50μArms-20mArms | 50μArms-100mArms | 50μArms-20mArms | |
| Rdc 测试 | 电压范围 | \multicolumn{3}{ | c | }{100mV-2V} |
| DC 偏置 | 电压范围 | 0V-±10V | 0V-±40V | 0V-±10V |
| 电流范围 | \multicolumn{3}{ | c | }{0mA-±100mA} | |
| 电压源 | 电压 / 电流范围 | -- | -10V-10V/-45mA-+45mA | -- |
| 显示器 | 尺寸 / 分辨率 | \multicolumn{3}{ | c | }{7 英寸 TFT LCD，800×480 像素} |
| 测量功能 | 测试参数 | \multicolumn{3}{ | c | }{\makecell{Cp-D/Q/G/Rp、Cs-D/Q/Rs、Lp-D/Q/G/Rp/Rdc、Ls-D/Q/Rs/Rdc、Rdc、R-X、Z-θd/θr、G-B、Y-θd/θr、V<sub>AC</sub>-I<sub>AC</sub>、V<sub>DC</sub>-I<sub>DC</sub>}} |
| 量程 | LCR 量程 | \multicolumn{3}{ | c | }{100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ（15 档）} |
| Rdc 量程 | \multicolumn{3}{ | c | }{1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ（15 档）} | |
| 测量时间（ms） | FAST 模式 | 330（20Hz）、100（100Hz）、20（1kHz）、7.7（10kHz）、5.7（100kHz）、5.6（1MHz）、5.6（2MHz） | ||
| MED/LONG 模式 | 见文档详细参数表 | |||
| 触发模式 | 类型 | \multicolumn{3}{ | c | }{INT、MAN、EXT、BUS} |

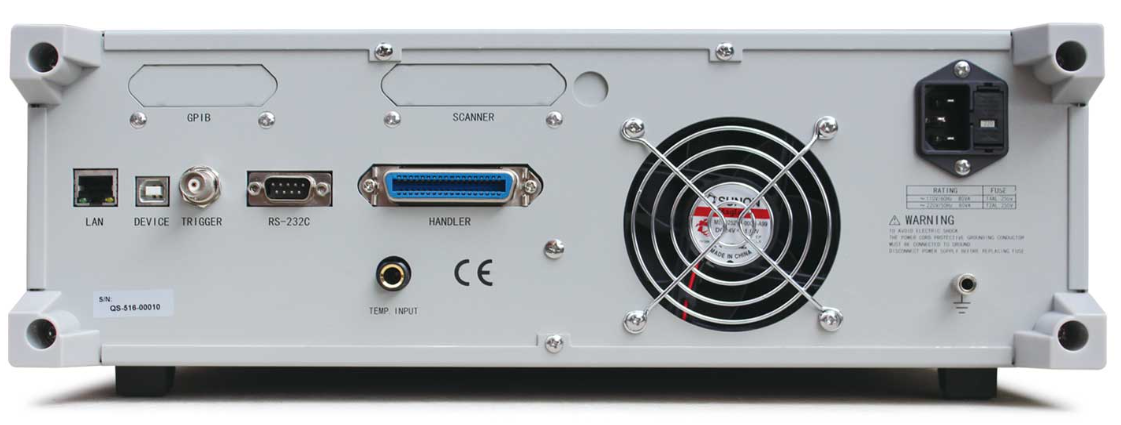

| 接口 | 标准接口 | \multicolumn{3}{ | c | }{RS232、USB HOST、USB DEVICE、LAN、HANDLER} |
| 附件 | 标配夹具 | TH26005C、TH26010、TH26011BS | ||
| 选配夹具 | TH26009B、TH26008A、TH26077 |
