立思方的弦丰®实时频谱截获分析系统软件，配合立思方的PXIe GPU协处理模块，可以赋予NI VST、VSA和USRP超高带宽和多通道的实时分析能力，可以实时捕获、查看并分析瞬变、复杂的射频信号。同时，该平台也提供宽带信号流盘回放与脉冲分析选件，可以实现高达1GHz带宽信号的连续高速流盘回放与脉冲分析。
- 支持高达1GHz带宽、双通道实时频谱分析与流盘回放，且支持双通道和四通道实时频谱拼接（时域拼接）
- 能够以100%的截获概率侦测到持续时间短至306.4ns的信号
- 支持频率模板触发（FMT）技术来定义捕获瞬态信号
- 支持雷达信号脉间参数测量和特性识别、脉内调制样式识别等
- 以专利[1]技术设计可视化显示分析界面
注：[1] 外观设计专利：202130619502.3
通用频谱测量
弦丰®实时频谱截获分析系统能够完全利用所采集的时域采样点，实现无缝的频谱测量及触发，可广泛应用通信、卫星、无线电和雷达领域，提供完整的测量与分析。
弦丰®实时频谱截获分析系统具备多种可视化分析，快速对比、测量多通道时域和频域信号的参数指标，为用户提供完整的实时和离线可视化视图，通过单一系统可以应对多种射频测试挑战。

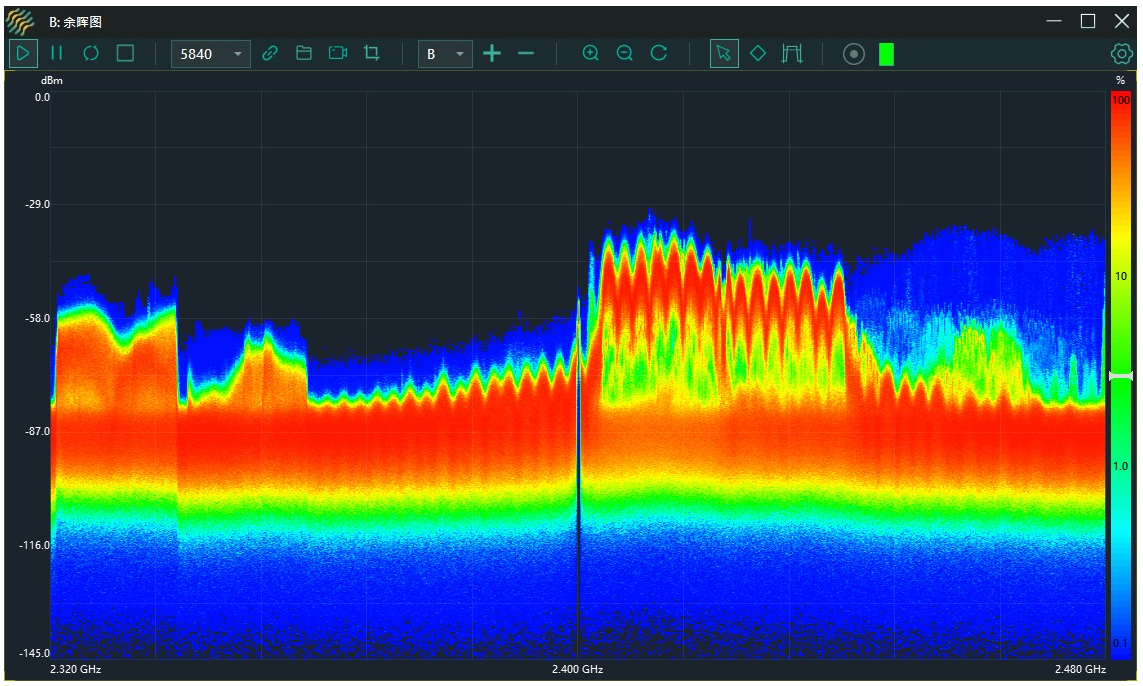

｜完整的可视化显示分析，用密度频谱图来进行无间隙的频谱显示
雷达信号监测
复杂电磁环境下，雷达信号监测与分析需要宽带的信号采集和处理能力、高截获概率和快速准确的分析能力。无论实验室还是外场测试环境，弦丰®实时频谱截获分析系统能够帮助您查看、捕获和分析难以捕捉的RF信号。
弦丰®实时频谱截获分析系统利用高达1GHz的实时频谱分析带宽、灵活的频率模板触发以及100%截获概率下侦测时间短至306.4ns的瞬变信号能力，帮助您查看更多捷变信号的细节。
｜ 频率模板触发（FMT），灵活设置触发事件 （可以选择自动绘图或者根据频谱中独特事件模式的发生情况触发测量）

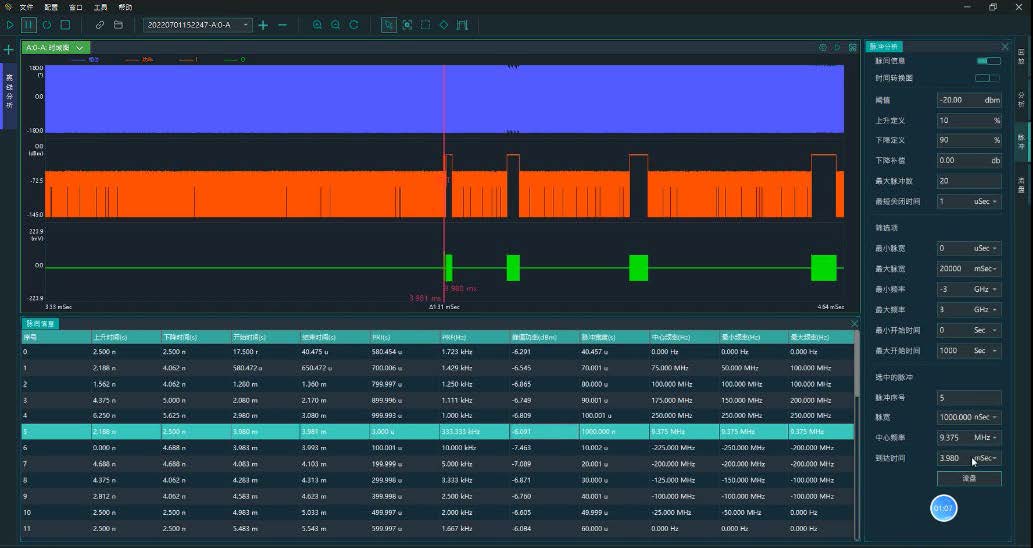

｜ 超宽带脉冲信号的脉间参数特性分析
无线电频谱监测
随着我国无线电技术得到广泛应用，无线电技术对工作环境的要求越来越复杂，监测难度越来逐渐增大，必须具有更高的性能、更宽的带宽和更快的响应速度，同时适应不断增加的新需求并能够长期运行。
弦丰®实时频谱截获分析系统提供高至44GHz频率范围和1GHz的实时分析带宽，支持捕获和分析宽带复杂信号特征。同时高度集成的模块化设计和软件无线电设计理念，能够适应不断增加的新需求

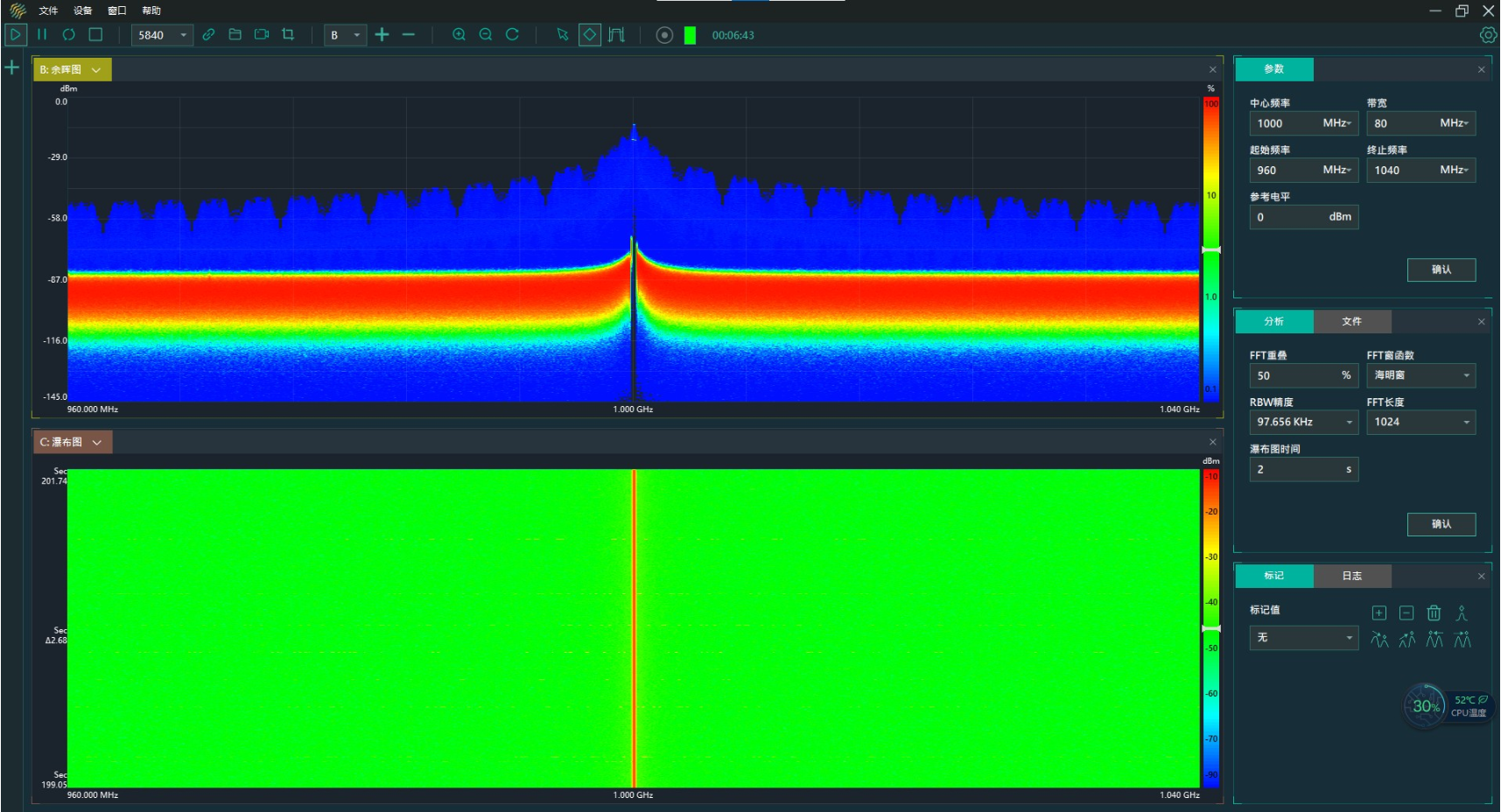

｜ 单频点信号监测
加速宽带通信领域的发展
在当前复杂且拥挤的信号环境下，使得我们面临前所未有的频谱容量压力。弦丰®实时频谱截获分析系统有助于检测和分析关心的信号，采用实时频谱分析技术，通过数字余晖可以识别出在不同时间相同频率在较强信号遮蔽下的弱小信号，帮您轻松地查找、测量瞬变或者小信号。
｜ 对WIFI信号进行频谱分析 （无需解调，可以直观观察到这个信号的动态变化）
关键词:
视图基本特性 | 频率范围 | 由选件确定，最高可达44GHz |
实时分析带宽 | 80MHz，200MHz，400MHz，765MHz，1GHz（可扩展至2GHz） | |
100% POI最短信号持续时间 | 306.4 ns（1.25GS/s IQ速率，256点FFT，50%重叠） | |
可视化模式 | 时域图、频谱图、密度频谱图（余晖图）、瀑布图、3D瀑布图、时间功率图 | |
支持的检波器 | 最大峰值、最小峰值、采样、平均值 | |
迹线 | 6（实时、平均值、最大、最小、最大保持、最小保持） | |
窗口类型 | 布莱克曼-哈里斯窗、高斯窗、平顶窗、矩形窗、汉宁窗、海明窗、凯泽贝塞尔窗 | |
FFT速率 | 不低于10M次/秒（1024点FFT） | |
RBW（1GHz瞬时带宽，窗口长度分别为256/512/1024/2048/4096/8192/16384，默认窗口是凯泽贝塞尔窗） | 9.772MHz / 4.886MHz / 2.443MHz / 1.221MHz / 0.611MHz / 0.305MHz / 0.153MHz | |
有效频点 | 820（1024点FFT） | |
最短采集时间 | 6.7ms（1.25GS/s IQ速率） | |
游标数 | 1 | |
密度频谱图显示 | 概率范围 | 0~100% |
调色板 | 冷色、暖色、灰度等级，可调 | |
瀑布图显示 | 显示时间 | 最大60秒 |
被颜色覆盖的动态范围 | 175dB，默认值 | |
时间功率图显示 | 支持的检波器 | 最大峰值、最小峰值、采样、平均值 |
游标数 | 1 | |
最长可视时间 | 1.7s（1.25GS/s IQ速率，2048M采样点数） | |
最短可视时间 | 6.7ms（1.25GS/s IQ速率，8M采样点数） | |
频率模板触发（FMT） | 触发视图 | 频谱图 |
参考迹线 | 6（实时、平均值、最大、最小、最大保持、最小保持） | |
触发方式 | 高于参考值/低于参考值 | |
触发分辨率 | 0.17 dB（参考电平0dBm） | |
实时流盘回放 | 带宽 | 1GHz（支持双通道信号持续流盘和回放） |
存储容量 | 4TB，可扩展至24TB | |
IQ持续读写速率 | 5GB/s | |
流盘时间 | 无限制，可根据RAID容量大小决定 | |
回放速度 | 1x，1/2x，1/4x，1/8x，1/16x，1/32x | |
数据存储模式 | TDMS | |
脉冲分析
|
脉冲参数测量
| 上升/下降时间、开始/结束时间、峰值功率、脉冲宽度、中心频率、最大/最小频率、PRI、PRF等 |
脉宽：≥2μs | ||
重频：≥3μs | ||
测量精度：优于0.1μs | ||
调制识别 | 脉内调制信号样式识别 |
操作系统
PXI硬件平台：Microsoft Windows 7（64 位）、Windows 10（64 位）
USRP硬件平台：Windows 10（64 位）
CPU
1 GHz（建议使用 2 GHz 以上主频）
内存
8 GB（建议使用 16 GB 内存）
显存
4 GB（建议 8 GB）
空闲硬盘空间
最少 1 GB
已适配硬件支持列表
名称 | 支持硬件模块 | 频率范围 | 瞬时带宽 | 使用驱动 |
PXI矢量信号收发仪 | PXIe-5644 | 65MHz-6GHz | 80MHz | ni-rfsa20.0.0
|
PXIe-5646 | 65MHz-6GHz | 200MHz | ||
PXIe-5840 | 9kHz-6GHz | 1GHz | ||
PXIe-5841 | 9kHz-6GHz | 1GHz | ||
PXIe-5831 | 5GHz-21GHz，可扩展至44GHz | 1GHz | ||
PXI矢量信号分析仪 | PXIe-5668 | 20Hz-14GHz/26.5GHz | 765MHz | |
USRP 软件无线电设备 | NI USRP 2944 | 10MHz-6GHz | 160MHz | 网线/SFP+连接方式 ：UHD3.15
PCIe/MXIe连接方式UHD3.15和ni-usrp 20.0.1 |
NI USRP 2954 | 10MHz-6GHz | 160MHz | ||
NI USRP 2974 | 10MHz-6GHz | 160MHz | ||
NI USRP 2945 | 10MHz-6GHz | 80MHz | ||
NI USRP 2955 | 10MHz-6GHz | 80MHz | ||
Ettus X310+UBX160 | 10MHz-6GHz | 160MHz | ||
Ettus X300+UBX160 | 10MHz-6GHz | 160MHz | ||
Ettus X310+TwinRx | 10MHz-6GHz | 80MHz | ||
Ettus X300+TwinRx | 10MHz-6GHz | 80MHz |
理论支持设备列表
| 名称 | 支持硬件模块 | 频率范围 | 瞬时带宽 | 使用驱动 |
| PXI矢量信号收发仪 | PXIe-5644 | 65MHz~6GHz | 80MHz | ni-rfsa 20.0.0 |
| PXIe-5645 | 65MHz~6GHz | 80MHz | ||
| PXIe-5646 | 65MHz~6GHz | 200MHz | ||
| PXIe-5820 | 0Hz~500MHz | 1GHz | ||
| PXIe-5830 | 5GHz~12GHz | 1GHz | ||
| PXIe-5831 | 5GHz~21GHz | 1GHz | ||
| PXIe-5840 | 9kHz~6GHz | 1GHz | ||
| PXIe-5841 | 9kHz~6GHz | 1GHz | ||
| PXI矢量信号分析仪 | PXIe-5661 | 9kHz~2.7GHz | 20MHz | |
| PXIe-5663/5663E | 10MHz~3.4GHz/10MHz~6.6GHz | 50MHz | ||
| PXIe-5665 | 20Hz~3.6GHz | 25MHz/50MHz | ||
| PXIe-5667 | 20Hz~3.6GHz | 25MHz/50MHz | ||
| PXIe-5668 | 20Hz~14GHz/20Hz~26.5GHz | 80MHz/200MHz/765MHz | ||
| USRP 软件无线电设备 | NI USRP 2940 | 50MHz~2.2GHz | 40MHz/120MHz | 网线/SFP+连接方式：UHD3.15 PCIe/MXIe连接方式：UHD3.15和ni-usrp 20.0.1 |
| NI USRP 2942 | 50MHz~2.2GHz | 40MHz/120MHz | ||
| NI USRP 2943 | 1.2GHz~6GHz | 40MHz/120MHz | ||
| NI USRP 2944 | 10MHz~6GHz | 160MHz | ||
| NI USRP 2945 | 10MHz~6GHz | 80MHz | ||
| NI USRP 2950 | 50MHz~2.2GHz | 40MHz/120MHz | ||
| NI USRP 2952 | 50MHz~2.2GHz | 40MHz/120MHz | ||
| NI USRP 2953 | 1.2GHz~6GHz | 40MHz/120MHz | ||
| NI USRP 2954 | 10MHz~6GHz | 160MHz | ||
| NI USRP 2955 | 10MHz~6GHz | 80MHz | ||
| NI USRP 2974 | 10MHz~6GHz | 160MHz | ||
| NI USRP 2920 | 50MHz~2.2GHz | 25MHz | ||
| NI USRP 2921 | 2.4GHz~2.5GHz/4.9GHz~5.9GHz | 25MHz | ||
| NI USRP 2922 | 400MHz~4.4GHz | 25MHz | ||
| NI USRP 2930 | 50MHz~2.2GHz | 25MHz | ||
| NI USRP 2932 | 400MHz~4.4GHz | 25MHz | ||
| NI USRP 2900 | 70MHz~6GHz | 56MHz | ||
| NI USRP 2901 | 70MHz~6GHz | 56MHz | ||
| Ettus X310/X300 + WBX40 | 50MHz~2.2GHz | 40MHz | ||
| Ettus X310/X300 + WBX120 | 50MHz~2.2GHz | 120MHz | ||
| Ettus X310/X300 + SBX-40 | 400MHz~4.4GHz | 40MHz | ||
| Ettus X310/X300 + SBX-120 | 400MHz~4.4GHz | 120MHz | ||
| Ettus X310/X300 + CBX-40 | 1.2GHz~6GHz | 40MHz | ||
| Ettus X310/X300 + CBX-120 | 1.2GHz~6GHz | 120MHz | ||
| Ettus X310/X300 + UBX-40 | 10MHz~6GHz | 40MHz | ||
| Ettus X310/X300 + UBX-160 | 10MHz~6GHz | 160MHz | ||
| Ettus X310/X300 + TwinRX | 10MHz~6GHz | 80MHz | ||
| Ettus N321 | 3MHz~6GHz | 200MHz | ||
| Ettus N320 | 3MHz~6GHz | 200MHz | ||
| Ettus N310 | 10MHz~6GHz | 100MHz | ||
| Ettus N300 | 10MHz~6GHz | 100MHz | ||
| Ettus N210/N200+ WBX | 50MHz~2.2GHz | 25MHz | ||
| Ettus N210/N200 + SBX | 400MHz~4.4GHz | 25MHz | ||
| Ettus N210/N200+ XCVR2450 | 2.4GHz~2.5GHz/4.9GHz~5.9GHz | 25MHz | ||
| Ettus E320 | 70MHz~6GHz | 56MHz | ||
| Ettus E310 | 70MHz~6GHz | 56MHz | ||
| Ettus E312 | 70MHz~6GHz | 56MHz | ||
| Ettus E313 | 70MHz~6GHz | 56MHz | ||
| Ettus B210 | 70MHz~6GHz | 56MHz | ||
| Ettus B200 | 70MHz~6GHz | 56MHz | ||
| Ettus B200mini | 70MHz~6GHz | 56MHz | ||
| Ettus B205mini | 70MHz~6GHz | 56MHz |
电话：028-85432566
邮箱：info@intellicube.tech
总部：成都科华北路65号世外桃源广场
微信扫码咨询报价
微信公众号
桌面弦丰®实时频谱截获分析系统 | 桌面弦丰®实时频谱截获分析和信号回放系统 | 便携弦丰®实时频谱截获分析和信号回放系统 | |
机箱 | PXIe-1092（VCXO） | PXIe-1092（OCXO） | IC1018 |
控制器 | PXIe-8861 （至强4核8线程，主频2.8GHz；16GB内存；2TB硬盘，3.5GB/s读取速度，3.3GB/s写入速度） | ||
前端 | PXIe-5668 （80MHz瞬时带宽，20Hz-14GHz接收频率） | PXIe-5644 （80MHz瞬时带宽，65MHz-6GHz收发频率范围） | PXIe-5644 （80MHz瞬时带宽，65MHz-6GHz收发频率范围） |
软件 | 弦丰®SDR平台软件 | ||
| 弦丰®80MHz 实时频谱截获分析模块（80MHz 实时频谱截获分析及实时流盘（75min）） | |||
选件 | 系统频率范围和带宽选件 26.5GHz频率范围选件 200MHz瞬时带宽选件 200MHz瞬时带宽+26.5GHz频率范围选件 400MHz瞬时带宽选件 400MHz瞬时带宽+26.5GHz频率范围选件 765MHz瞬时带宽选件 765MHz瞬时带宽+26.5GHz频率范围选件 系统性能选件 18槽系统扩展能力选件 高性能控制器选件： 至强8核16线程，2.3GHz主频，24GB内存 高性能控制器选件： 至强8核16线程，3.9GHz主频，32GB内存 高速流盘选件 高速流盘选件（4TB，5GB/s） 高速流盘选件（8TB，5GB/s） 高速流盘选件（12TB，5GB/s） 高速流盘选件（24TB，5GB/s） GPS定位和定时选件 GPS定位和定时选件 | 系统频率范围和带宽选件 200MHz瞬时带宽选件 1GHz瞬时带宽选件 1GHz瞬时带宽+5~12GHz频率范围选件 1GHz瞬时带宽+5~21GHz频率范围选件 1GHz瞬时带宽+9kHz~18GHz频率范围选件 系统性能选件 18槽系统扩展能力选件 高性能控制器选件： 至强8核16线程，2.3GHz主频，24GB内存 高性能控制器选件： 至强8核16线程，3.9GHz主频，32GB内存 高速流盘回放选件 高速流盘选件（4TB，5GB/s） 高速流盘选件（8TB，5GB/s） 高速流盘选件（12TB，5GB/s） 高速流盘选件（24TB，5GB/s） | 系统频率范围和带宽选件 200MHz瞬时带宽选件 1GHz瞬时带宽选件 1GHz瞬时带宽+5~12GHz频率范围选件 1GHz瞬时带宽+5~21GHz频率范围选件 1GHz瞬时带宽+9kHz ~18GHz频率范围选件 系统性能选件 便携式扩展机箱选件 高性能控制器选件： 至强8核16线程，2.3GHz主频，24GB内存 高性能控制器选件： 至强8核16线程，2.0GHz主频，32GB内存 高速流盘回放选件 高速流盘选件（4TB，5GB/s） 高速流盘选件（8TB，5GB/s） 高速流盘选件（12TB，5GB/s） 高速流盘选件（24TB，5GB/s） |
