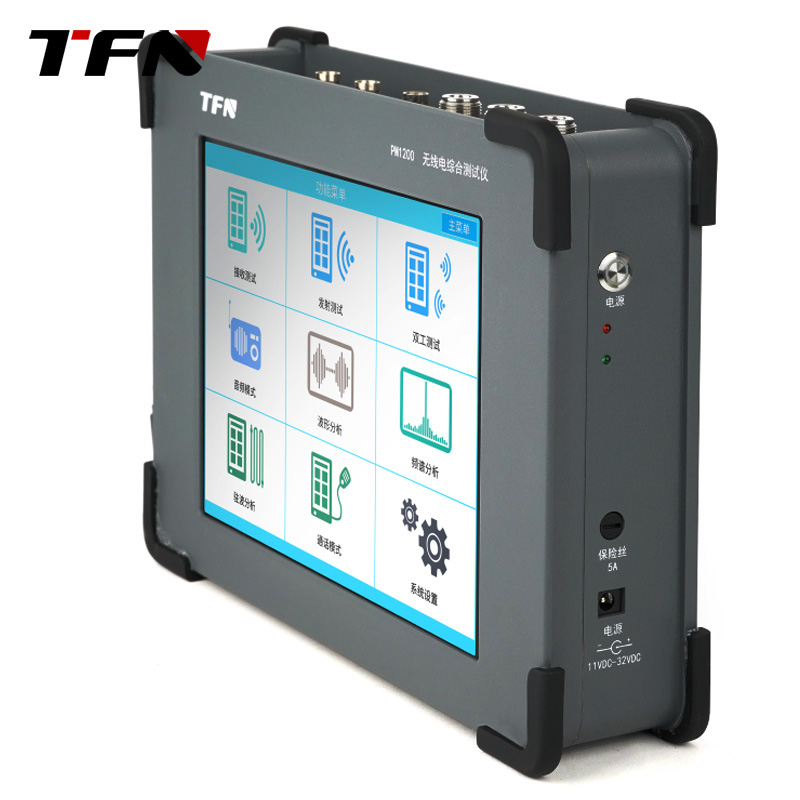

PM1200系列 2MHz至1.3GHz 手持式无线电综合测试仪|TFN (在产)

射频合成器

• 频率范围：2MHz 至 1300MHz。

• 频率误差：≤±(预调值×内部参考振荡器工作误差+1Hz)。

• 内部参考振荡器：温度稳定度±0.5ppm; 老化率：1x10^-6/年。

• 频率分辨力：1Hz。

• 输出幅度范围：-5dBm 至 -125dBm。

• 输出幅度误差：±2dB(≥-100dBm)；±3dB(<-100dBm)。

• 输出阻抗：50Ω。

• 驻波系数：≤1.4。

• 单边带相位噪声：<-90dBc/Hz(偏离载波20kHz以远)。

• 载波的相对谐波含量：≤-30dBc。

• 载波的相对非谐波含量：<-40dBc(偏离载波20kHz以远)。

• 剩余调频：≤40Hz(平均值，解调带宽：300Hz至3kHz)。

内调频特性(音频1和音频2)

• 调制频率范围：20Hz 至 20kHz。

• 频偏范围：(0 至 100)kHz。

• 频偏误差：±(预调值×5%)(频偏：2kHz 至 50kHz)。

• 调制频率：150Hz 至 5kHz。

外调频特性

• 麦克风输入

  • 电平范围：20mVrms 至 350mVrms。

  • 调制频率范围：300Hz 至 5kHz。

  • 频偏范围：(0 至 80)kHz。

• 外部音频输入

  • 可切换负载：150Ω，600Ω，1kΩ，和高阻。

  • 输入电平：0.05Vp 至 3Vp。

  • 调制频率范围：300Hz 至 5kHz。

  • 电平灵敏度：1kHz/35mVp。

内调幅特性(音频1和音频2)

• 调幅度范围：0 至 100%。

• 调幅度误差：±(预调值×5%)(调幅度：10% 至 90%)。

• 调制频率：150Hz 至 5kHz。

音频分析仪

• 频率测量范围：15Hz 至 20kHz。

• 频率测量误差：≤±1Hz。

• 输入电平范围：10mVrms 至 30Vrms。

• 电压测量的频率范围：DC 至 20kHz。

• 电压测量范围：10mVrms 至 30Vrms。

• 电压误差：≤±(读数值的 5% + 1mVrms)。

• 失真及信纳测量频率：1kHz。

• 总失真及谐波失真测量范围：0 至 100%。

• 总失真及谐波失真测量误差：<±(读数值的 5% + 0.1%)。

• 信纳测量范围：0dB 至 40dB。

• 信纳测量误差：<±1.5dB(信纳：8dB 至 40dB)。

• 输入阻抗：150Ω，600Ω，1kΩ，和高阻。

频谱分析

• 输入频率范围：2MHz 至 1300MHz。

• 频带扫宽：10kHz 至 5MHz(以1、2 5序列分档)。

• 等效分辨率带宽：19Hz 至 25kHz。

• 参考电平范围：-100dBm 至 +50dBm。

• 显示平均噪声电平：-120dB(典型值)，10kHz频宽。

音频发生器（适用于两个内部音频源）

• 频率范围：20Hz 至 20kHz。

• 输出频率分辨力：0.1Hz。

• 频率误差：≤±(预调值×内部参考振荡器工作误差+2Hz)。

• 输出幅度范围：0 至 1.57Vrms。

• 输出幅度分辨力：0.01Vrms。

• 输出幅度误差：≤±(预调值的 5% + 1mVrms)。

• 失真：≤3%(1kHz频率，正弦波)。

• 输出阻抗：为160Ω负载提供80mW驱动。

射频调制度仪

• 射频输入信号幅度范围：

  • 80dBm 至 -10dBm(天线输入口)

  • 20dBm 至 +44dBm(射频输入输出口)

• 射频频率范围：2MHz 至 1300MHz。

• 测量模式：正峰值、负峰值、(正峰值+负峰值)/2。

• 解调频偏测量范围：0.5kHz 至 100kHz。

• 频偏测量误差：±读数值的 5%(解调频偏：1kHz 至 10kHz)。

• 解调频率：150Hz 至 1kHz。

• 解调幅度测量范围：5% 至 100%。

• 解调幅度测量误差：≤±读数值的 5%(解调调制频率为1kHz，调幅度 30% 至 90%)。

• 单边带解调带宽(3dB)：50Hz 至 20kHz。

射频功率计

• 输入频率范围：2MHz 至 1300MHz。

• 接收信号强度计(窄带功率接收机中频带内功率)

  • 测量范围：射频输入输出口：-50dBm 至 +44dBm

  • 天线口(前放关)：-90dBm 至 -10dBm

  • 天线口(前放开)：-110dBm 至 -10dBm

  • 分辨率：0.01dB 测量误差：≤±3dB

• 射频功率计(宽带功率;射频输入输出口)

  • 测量范围：0.1W 至 20W(连续）

  • 0.1W 至 30W(10s/1min)

  • 分辨率：0.1dB 或 0.01W

  • 测量误差：≤±1dB

射频频率误差计

• 射频输入信号幅度范围：

  • -80dBm 至 -10dBm(天线输入口)

  • -20dBm 至 +44dBm(射频输入输出口)

• 输入频率范围：2MHz 至 1300MHz。

• 测量范围：±500kHz

• 分辨率：1Hz

• 频差测量误差：<±(读数值×内部参考振荡器工作误差+1Hz)

驻波及电缆测试模式

• 频率范围：2MHz 至 1300MHz

• 扫宽范围：10MHz 至 1298MHz

• 驻波测量范围：100 至 20.00

• 驻波测量分辨力：0.02

• 驻波测量误差：

  • <±读数值的 10%（校准值），频率<300MHz

  • <±读数值的 20%(校准值)，频率≥300MHz

• 回波损耗测量范围：0.0 至 50.0dB

• 回波损耗测量分辨力：0.01dB

• 线缆损耗测量范围：0.0 至 50.0dB

• 线缆损耗测量分辨力：0.01dB

• DTF测量范围：>100m

• 回波损耗范围：0.0 至 50.0dB

• 速率：0.0 至 1.00根据线缆类型自动选择。

音频示波器模式

• 电压测量范围：0 至 30Vrms。

• 时基刻度：0.2ms/div 至 100ms/div (以1/2/5序列分档)。

• 时间测量误差：≤±满刻度×3%。

• 电压刻度：10mV/div 至 20V/div (以1/2/5序列分档)。

• 电压测量误差：≤±满刻度×10%。

• 带宽：20kHz。

触发功能

• 接口功能

• 射频输入输出口：1个

• 天线输入口：1个
