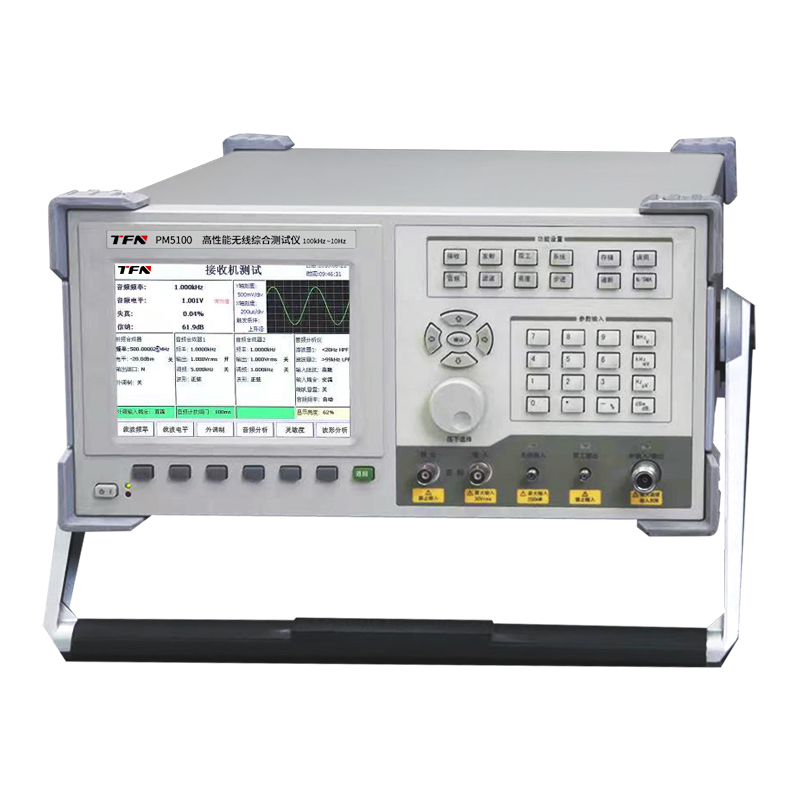

TFN PM5100 高性能无线电综合测试仪的频率范围为100KHZ~1000MHZ。具有综合性强、便携、高可靠、测试速度快、环境适应性强、全汉化显示等特点，特别适合部队的野战需要。仪器显示屏采用6.4 吋 TFT液晶显示器。产品能满足无线电台接收、发射和双工工作模式下的测试需求，从参数测量到波形测量，从时域分析到频域分析，从微弱信号到大功率信号等各个方面完成对电台性能特性的全面测量和分析。

TFN PM5100 高性能无线电综合测试仪内含:调频、调幅、单边带调制射频合成源、频谱分析仪、射频功率计、射频频率计、射频调制度仪、音频合成源、音频电压表、音频频率计、信纳计、失真仪、信噪比测试仪，低频示波器等十几种测试仪器。该仪器能对调频、调幅、单边带调幅发射机或接收机的各项参数进行测试。仪器可采用交、直流电源供电。配备的IEEE-488接口、RS-232 接口和 LAN 接口，可通过远程控制实现全自动测试，配备的 USB 接口可实现屏幕拷贝。

TFN PM5100 高性能无线电综合测试仪是一款性能优良的综合测试仪器，它采用了小数分频、Σ-Δ调制技术实现高性能、小体积宽带调频、扫频射频合成、低成本频谱分析技术、大功率测试技术、快速检测技术、综合化设计技术、高可靠性及加固性设计和 FPGA 电路技术等多项先进技术。仪器具有测量功能丰富、测量精度高、频率覆盖范围广、测量动态范围大、工作稳定等诸多特点，是对模拟电台进行全面完整分析测量的优选仪器之一。

TFN PM5100 高性能无线电综合测试仪主要用于军用通信电台、机载电台各项性能指标的检测维修，各个军用机场对空通信导航设备的维护、维修保障及其它各种电子设备的无线电参数测试。TFN PM5100 同时也可用于电台和其它电子设备等的生产领域。

关键词:

性能特性

射频信号发生器性能特性

载波频率范围：100KHZ~1000MHZ。
载波频率误差：同内部参考荡器。
载波频率分辨力：1HZ。
内部参考振荡器：
- 频率和误差频率：10MHZ。
- 误差：≤±1×10^-7。
- 老化率≤±1×10^-7/年（预热48H后）。
- 注：指标由外购器件保证。
载波幅度特性：
- 输出幅度范围：-139DBM~-20DBM（RFIN/OUT口）；-113DBM~+6DBM（双工输出口）。
- 输出幅度分辨力：0.1DB。
- 输出幅度误差：≤±1.5DB（典型值1DB）（RFIN/OUT口，载波频率≥400KHZ，输出幅度≥-127DBM)；≤±1.5DB（典型值1DB）（双工输出口，载波频率≥400KHZ)。
- 输出阻抗与电压驻波比：输出阻抗：50Ω，输出幅度≤0DBM）。
载波频谱特性：
- 相对谐波含量≤-30DBC。
- 相对非谐波含量≤（-60+20LGN)DBC（偏离载波10KHZ以远；N为波段系数，见表1）。
- 单边带相位噪声（偏离载波20KHZ以远）≤(-100+20LGN)DBC/HZ（偏离载波20KHZ；N为波段系数，见表1）。
- 剩余调频≤N×20HZ（有效值频偏，解调带宽：300HZ~3KHZ；N为波段系数，见表1)。
- 剩余调幅≤0.5%（有效值调幅度，解调带宽为300HZ～3KHZ）。

调制特性

载波频率范围：100KHZ~1000MHZ。
调幅特性：
- 调幅度范围：（载波频率>10×调制频率）0~100%（双工输出口，峰值幅度≤+6DBM；RF输入/输出口，峰值幅度≤-20DBM)。
- 分辨力：0.1%。
- 调幅度误差：≤±（预调值的5%+1.5%）（调制频率为1KHZ)。
- 调幅失真：≤2%（在30%调幅时，调制频率1KHZ，THD，解调带宽为300HZ~3KHZ）。
- 调幅频响：≤±1DB（DC、20HZ~100KHZ，80%调幅，以调制频率1KHZ为参考）。
- 外调制输入端口：外调制BNC口。
- 外调制灵敏度：1VPEAK对应于指示调幅深度。
调频特性：
- 频偏范围（N为波段系数，见表1)100HZ～NX400KHZ，（当载波频率一调频频偏>150KHZ，载波频率一调制频率》150KHZ时）。
- 分辨力(N为波段系数，见表1)NX1HZ（频偏≤NX4KHZ）。
- NX10HZ（NX4KHZ<频偏≤NX40KHZ)。
- NX100HZ（NX40KHZ<频偏≤NX400KHZ)。
- 频偏误差：≤±（预调值×7%+20HZ)调制频率1KHZ，频偏》1KHZ)。
- 调频失真：≤1%（在频偏=NX100KHZ，调制频率1KHZ时THD。解调带宽为300HZ~3KHZ）。
- 调频频响：≤±3DB（DC、20HZ～100KHZ，频偏=NX100KHZ，以调制频率1KHZ为参考）。
- 外调制输入端口：外调制BNC口。
- 外调制灵数度：1VPEAK对应于指示频偏。单边带调幅（选件2)：
  - 调制范围：0~100%。
  - 分辨力：0.1%。
  - 载波和边带抑制：>20DBC。
  - 调制频率范围：500HZ~3KHZ。
  - 外调制输入端口：外调制BNC口。
  - 外调制灵敏度：1VPEAK对应于指示单边带调幅度。
- 脉冲调制（选件1）：通断比≥70DB。上升/下降时间：≤15NS。最小脉冲宽度：0.5MS。
- 脉冲重复频率范围：20HZ~1MHZ。
- 相对载波时的电平精度（典型值）：≤±0.5DB。
- 外调制输入端口：外调制BNC口。
- 外调制输入电压（典型值）：射频开：>+0.7V。射频关：≤+0.3V。
- 外调制输入：调制种类：调频，调幅，单边带调幅和脉调。外部调制信号输入超限指示（输入频率为20HZ～100KHZ，AC耦合时，典型值）工作于外调频、外调幅，外单边带调幅状态下，当输入电平与1VPEAK的误差超过±5%时，外调制状态栏应指示外部调制信号输入超限。
- 外调制输入阻抗（标称值）：10KΩ。外I/Q调制性能（选件3)：
  - I/Q输入阻抗（标称值）：50Ω。
  - 满刻度输入RMS22VΩ10.5=+。
  - I/Q通道频率响应：DC~10MHZ（3DB带宽）。
  - 滤波器因子0.35、符号率1MSYM/S，PN23伪随机序列时)。

射频分析

射频频率测量：
- 频率测量范围：400KHZ~1000MHZ。
- 分辨力：1HZ。
- 频率测量误差：≤±（读数值×内部参考振荡器工作误差+1个字）。
输入电平范围：
- RF输入/输出口：10MW~60W（连续）；10MW~150W（10S/MIN）。
- 天线输入口：5MW（-23DBM）~100MW(20DBM)。
射频功率测量（RF输入/输出口）：
- 功率测量的频率范围：400KHZ～1000MHZ。
- 功率测量范围：10MW~60W（连续）、150W（10S/MIN）。
- 功率分辨力：
  - 1MW(输入功率<10W)。
  - 10MW（输入功率>10W）。
- 功率测量误差：≤±（读数值的15%+1个字）。
输入阻抗与电压驻波比：
- 输入阻抗：50Ω。
- 电压驻波比：≤1.4（RF输入/输出口）；≤1.6（天线输入口）。

调制测量

调幅测量：
- 载波频率范围：400KHZ~1000MHZ。
- 调幅系数测量范围：
  - 自动调谐0~50%。
  - 手动调谐0~100%。
- 调幅度分辨力：0.1%。
- 调幅度显示方式：峰值、有效值、相对值。
- 调幅系数测量误差≤±读数值的5%（调幅度范围：30%~90%，调制频率1KHZ）。≤±（读数值的7%+1.5%）（调幅度≤85%，调制频率范围：50HZ～15KHZ）。
- 解调失真（THD0）：≤2%（调制频率为1KHZ，在30%调幅时，解调带宽为300HZ～3KHZ）。
- 输入电平范围：
  - RF输入/输出口（输入电平<10MW(10DBM)时手动调谐）：0.04MW（-14DBM）~60W（连续）；0.04MW(-14DBM)~150W(10S/MIN)。

- 天线输入口：0.05MW（-43DBM）100MW(20DBM)（输入电平<5MW(-23DBM)时手动调谐）。

剩余调幅：≤0.5%（有效值。中频带宽15KHZ，解调带宽为300HZ~3KHZ)。
调频测量：
- 载波频率范围：400KHZ～1000MHZ。
- 频偏测量范围：0HZ~100KHZ。
- 频偏分辨力：
  - 10HZ（频偏<10KHZ）。
  - 100HZ（频偏≥10KHZ）。
- 频偏显示方式：峰值、有效值、相对值，预加重值。
- 频偏测量误差：
  - ≤±（读数值的5%+剩余调频）（调制频率1KHZ）。
  - ≤±（读数值的7%+剩余调频）（调制频率范围：20HZ~20KHZ)。
- 解调失真（THD0）≤1%（调制频率为1KHZ，频偏>5KHZ，解调带宽为300HZ～3KHZ）。
- 输入电平范围：
  - RF输入/输出口（输入电平<10MW(10DBM)时手动调谐）：
    - -0.04MW（-14DBM）~60W（连续）；
    - -0.04MW(-14DBM)~150W(10S/MIN)。
  - 天线输入口（输入电平<5MW(-23DBM)时手动调谐）：
    - -0.05MW(-43DBM)~100MW(20DBM)；
    - 高灵敏度模式：≤-100DBM(10DB信纳德）（典型值）（中频带宽：15KHZ，解调带宽：300HZ~3KHZ）。
- 剩余调频：≤50HZ（有效值，解调带宽为300HZ～3KHZ）。
单边带解调测量（手动调谐）：
- 载波频率范围：400KHZ~1000MHZ。
- 单边带解调带宽：50HZ～20KHZ（3DB）。
- 单边带解调显示方式：峰值、有效值、相对值。
- 解调失真（THD0）：≤3%(调制频率为1KHZ，滤波器为300HZ～3KHZ)。
- 输入电平范围：
  - RF输入/输出口：0.04MW(-14DBM)～60W（连续）；0.04MW(-14DBM)~150W（10S/MIN)。
  - 天线输入口：0.05MW（-43DBM)100MW(20DBM)。

低频信号发生器（适用于两个内部低频源）

波形：正弦、三角、锯齿、方波、脉冲、噪声、和直流。DCS、CTCSS（适用于音频发生器2)。
低频频率特性：
- 频率范围：
  - 0.1HZ~100KHZ(正弦)。
  - 0.1HZ～20KHZ(三角、锯齿、方波和脉冲)。
- 频率误差：≤±0.02%。
- 频率分辨力：0.1HZ。
输出幅度特性（正弦）：
- 输出幅度范围：
  - 0.1MVRMS~4VRMS(单低频源）。
  - 0.2MVRMS~8VRMS（两个内部低频源叠加输出）。
- 幅度分辨力：
  - 0.1MVRMS（幅度<100MVRMS)。
  - 1MVRMS（幅度≥100MVRMS）。
- 输出幅度误差（单低频源）：≤±（预调值的3%+0.5MVRMS）。

音频分析

音频频率测量：
- 频率测量范围：20HZ~100KHZ。
- 频率分辩力：
  - 0.1HZ（<1KHZ)）；1HZ(≥1KHZ)。
- 频率测量误差≤±（读数值×内部参考振荡器频率误差+1个字）。
输入电压范围：30MVRMS~60VRMS。
音频电压测量：
- 测量电压的频率范围：20HZ~100KHZ。
- 电压测量范围：0~60VRMS。
- 电压分辨力：0.1MVRMS（输入电压<1VRMS）。1MVRMS（输入电压≥1VRMS）。
- 显示方式：有效值、峰值、相对值，去加重值。
- 电压测量误差≤±（读数值的3%+1MVRMS）（输入频率：50HZ～20KHZ）；≤±（读数值的3%+1MVRMS）（频率：20HZ～100KHZ，输入电压≥5MVRMS）。
- 输入阻抗（标称值）：100KΩ（交流或直流耦合）或600Ω（直流耦合）。
- 失真测量输入电压范围50MVRMS～60VRMS。
- 失真测量范围谐波失真度（THD0）：0.1%~100%（0.1%时的输入电压应≥1VRMS）。
- 总失真度（THD）：0.1%～70%（0.1%时的输入电压应≥1VRMS)。
- 失真分辨力：0.01%。
- 失真测量误差：≤±1DB（失真度0.3%~100%）。
信纳[SINAD]测量：
- 输入电压范围：50MVRMS~60VRMS。
- 信纳测量频率范围：20HZ~100KHZ。
- 信纳测量范围：0～60DB（60DB时的输入电压应≥1VRMS）。
- 信纳分辨力：0.1DB。
- 信纳测量误差：≤±1DB（信纳：0DB~50DB）。
信噪比[S/N]测量：
- 输入电压范围：50MVRMS~60VRMS。
- 信噪比测量频率范围：20HZ~100KHZ。
- 信噪比测量范围（设计值）：0～95DB。
- 信噪比分辨力：0.1DB。
- 信噪比测量误差：≤±1DB（信噪比：0DB～50DB）。

音频滤波器（标称值）

高通滤波器：<20HZHPF。50HZHPF。300HZHPF。
低通滤波器：300HZLPF。3KHZLPF。15KHZLPF。30KHZLPF。>99KHZLPF。

波形分析

输入频率范围：DC~100KHZ。
输入电压范围：0~170VP-P。
电压刻度：10MV/DIV~50V/DIV，以1、2、5步进。
时基刻度1MS~200MS/DIV，以1、2、5步进。
电压测量误差≤±（读数值×2%+0.1DIV）。

频谱分析

输入频率范围：100KHZ～1000MHZ。
频率读出误差：≤±（频率指示×内部参考振荡器工作误差+0.5%频宽+5%RBW）。
频宽误差：≤±读数值的0.5%。
分辨力带宽（缩写RBW）（3DB）：
- 30HZ～3MHZ；1、3、10步进。
频谱宽度设置：
- 频谱宽度与分辨力带宽的关系见表2。
- 动态范围：80DB。
参考电平范围：
- RF输入/输出口：-60DBM~+52DBM。
- 天线输入口：-90DBM~+20DBM。

参考电平误差：≤±2.5DB
剩余响应：≤-70DBM（无输入信号）
显示平均噪声电平：≤-110DBM。
三阶互调：-60DBC（双音频率的频差大于5MHZ时）。

产品主要功能

存储功能：
- A）存储100组仪器工作状态；
- B）存储关机工作状态；
- C)屏幕拷贝。
灵敏度测量：
- A）接收灵敏度；
- B）静噪灵敏度；
- C）静噪回滞。
编码和解码：
- A）编码：CTCSS、DCS（仅适用于内部低频源2）；
- B）解码：CTCSS、DCS。
音频功率测量功能功能
- 音频选频表功能（频率范围：<参考频率的五倍）。
校准功能：
- A）直流调频校准；
- B）频谱分析参考电平校准。
邻道功率测量
- 信道带宽：1KHZ~300KHZ。
接口功能：
- IEEE-488接口符合GB/T15946-1995的规定。
- 接口功能集：SH1，AH1，L2，T4，TEO，L2，LEO，SRO，RL1，PPO，DC1，DTO，CO。
- RS-232接口
  - 串口波特率为115200，无校验位，8位数据位，1位停止位。
- LAN接口。
- USB接口
  - 一路USB主设备接口。
反向输入功率保护功能
- 双工输出口反向输入功率超过额定保护功率时，仪器自动切断输入信号并报警。最大保护功率：25W。反向功率保护电路触发功率约300MW。
输入信号过载保护功能
- 天线输入口输入信号过载时，仪器自动切断输入信号并报警。最大保护功率：25W。输入信号过载保护电路触发功率约300MW
中频输出
- A）频率：10.7MHZ；
- B)输出端口：BNC型接头；
- C)阻抗（标称值）：50Ω。
内部参考输出
- A)频率：10MHZ；
- B)电平：>0DBM;
- C)输出端口：BNC型接头；
- D)阻抗（标称值）：50Ω。
外部参考输入
- 外部参考输入应符合下列要求：
  - 误差：≤±10×10^-6（典型值）。
  - B）电平：（1～5）VP-P；
  - C）输入端口：BNC型接头；
  - D）阻抗（标称值）：50Ω。
解调输出（标称值）：
- A）电平：≤5VRMS。
- B）输入端口：BNC型接头；
- C）阻抗：600Ω。
声音输出
- 能开启和关闭音量输出，在音量开启时能输出高、中、低三种音量。

电源要求

应符合GJB3947A-2000中3.5的规定。
交流供电：
- 交流供电电压220V（±10%）。
- 交流供电频率50HZ（±10%）。
- 交流供电功耗≤130W。
直流供电22V~26V。功耗：≤120W。

可靠性要求

平均无故障工作时间（MTBF）：≥3000H。

重量和外形尺寸

外形尺寸（宽×高×深）：360MMX177MMX403MM。
重量：约17KG。
仪器预热时间为30MIN。

环境要求

符合GJB3947A-2000中3.8规定中3级环境要求。其中：
- A）工作温度：0℃~50℃；
- B）贮存温度：-40℃~70℃；
