DP700 30V/50V 5A/3A 150W单路可编程线性直流电源 RS232|普源精电 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
普源精电 · RIGOL

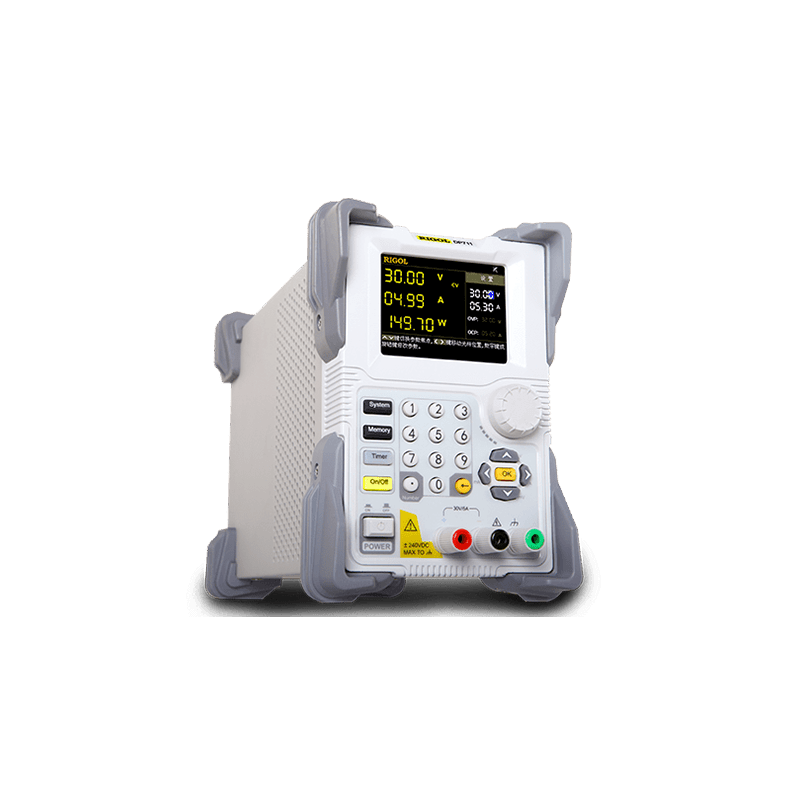

DP700 系列可编程线性直流电源
单路输出 · 150 W · DP711 30 V / 5 A · DP712 50 V / 3 A · 纹波噪声 < 500 μVrms / 3 mVpp · 负载与电源调节率 < 0.01% + 2 mV · 瞬态响应 < 50 μs · 3.5 英寸 TFT · 标配 RS232
产品简介
DP700 系列是普源精电推出的 经济型单路可编程线性直流电源，面向需求成本更低、尺寸更小的高可靠性供电用户。系列两个型号分别为 DP711（0 V~30 V / 0 A~5 A）与 DP712（0 V~50 V / 0 A~3 A），最大总功率均为 150 W；机身 140 mm × 202 mm × 332 mm、净重 6.9 kg，3.5 英寸 TFT 液晶显示。
线性架构带来的低噪声是这一系列的主要卖点：20 Hz~20 MHz 带宽内纹波与噪声指标为 <500 μVrms / 3 mVpp（DP711、DP712 电压常模），电流常模<2 marms="">0.01% + 2 mV（电压）、<0.01%><50 μs。
功能与接口方面，DP700 标配 10 ms 至 99999 s 定时输出（最多 2048 组）、过压/过流/过温保护（OVP 激活时间<10 ms="">1 V）以及状态文件与定时文件存储调用；外触发功能可在多台电源串联或并联时实现同步输出。前面板支持锁定与任意按键锁定，后面板提供 RS232 接口用于远程控制。标配分辨率为 10 mV / 10 mA，安装高分辨率选件 HIRES-DP700 后提升至 1 mV / 1 mA。
核心参数
• 通道数：单路输出
• 额定输出：DP711 0 V~30 V / 0 A~5 A；DP712 0 V~50 V / 0 A~3 A
• 最大总功率：150 W
• 过压/过流保护范围：DP711 0.01 V~33 V / 0.01 A~5.5 A；DP712 0.01 V~55 V / 0.01 A~3.3 A
• 纹波和噪声（20 Hz~20 MHz）：DP711 <500 μVrms / 3 mVpp；DP712 <500 μVrms / 4 mVpp；常模电流 <2 mArms
• 负载调节率：电压 <0.01% + 2 mV；电流 <0.01% + 2 mA
• 线性调节率：电压 <0.01% + 2 mV；电流 <0.01% + 2 mA
• 年准确度（25℃ ± 5℃）：编程 电压 0.05% + 20 mV / 电流 0.2% + 10 mA；回读 电压 0.05% + 20 mV / 电流 0.2% + 20 mA
• 分辨率：编程/回读/显示 电压标配 10 mV、电流标配 10 mA；安装高分辨率选件后 1 mV / 1 mA
• 瞬态响应时间：<50 μs（输出电流满载↔半载跳变，输出电压恢复至 15 mV 之内）
• OVP/OCP 与保护：准确度 0.5% + 0.5 V / 0.5% + 0.5 A，OVP 激活时间 <10 ms（OVP>1 V）
• 定时输出：10 ms 至 99999 s，最多 2048 组
• 机械：140 mm（宽）× 202 mm（高）× 332 mm（深），净重 6.9 kg

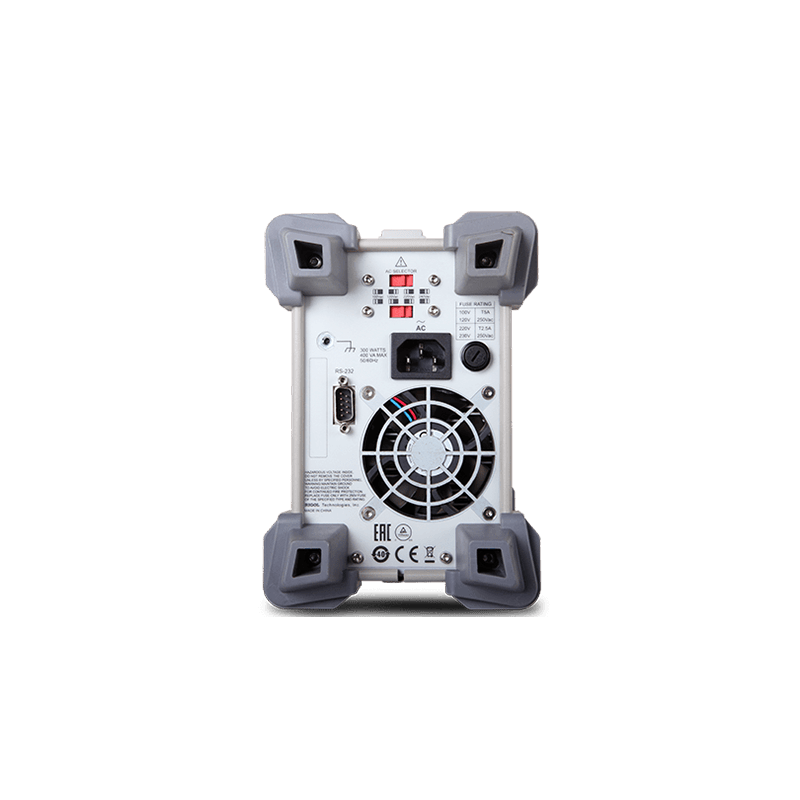

• 接口：RS232 ×1（公头）
产品特性
低纹波与调节率

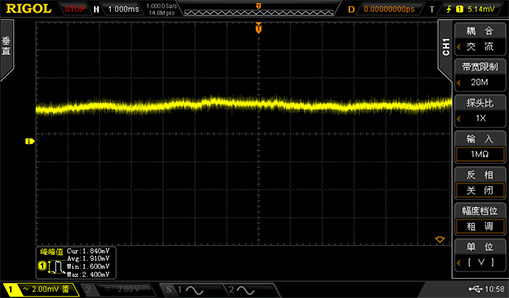

• 线性电源架构，20 Hz~20 MHz 带宽内纹波与噪声指标 <500 μVrms / 3 mVpp（DP711 电压常模）、<2 mArms（电流常模）
低纹波噪声

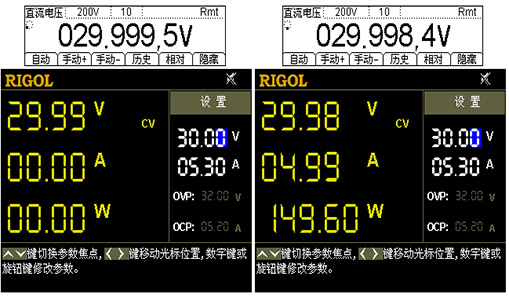

• 负载调节率与线性调节率均优于 0.01% + 2 mV（电压）、0.01% + 2 mA（电流），保证输出的稳定和安全
出色的电源&负载调节率

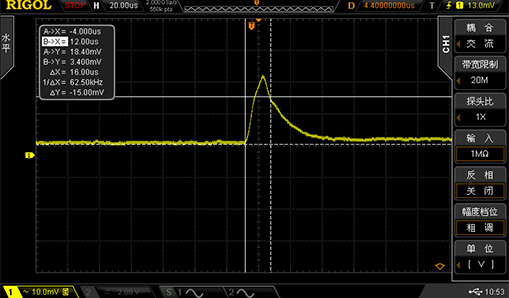

• 瞬态响应时间 <50 μs：负载电流发生瞬态变化时，输出电压快速恢复到设定值
快速的瞬态响应
定时输出与保护

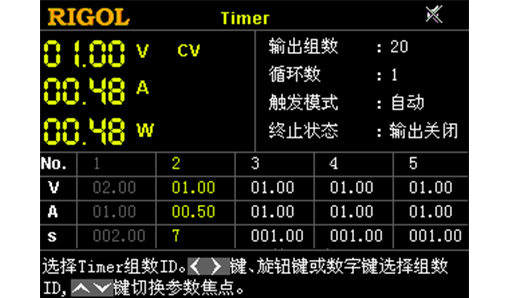

• 定时输出功能：定时器打开时按预先设置的定时器参数配置不同时段的电压和电流值，为负载提供变化的电压和/或电流输出；时间范围 10 ms 至 99999 s，最多支持 2048 组
定时输出功能

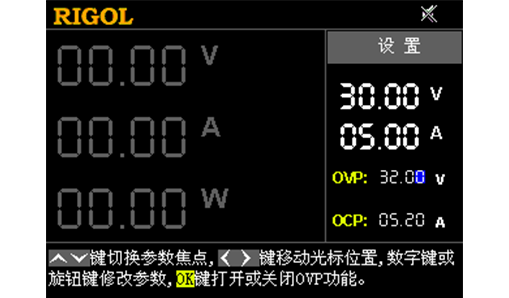

• 完善的过压/过流保护（OVP/OCP）：用户可设置保护限值，发生过压或过流时电源自动关闭输出并给出提示消息；过压保护响应时间小于 10 ms
过压&过流保护
• 过温保护一并标配
• 支持状态文件和定时文件存储与调用，允许将仪器设置恢复为默认设置
多机同步与程控

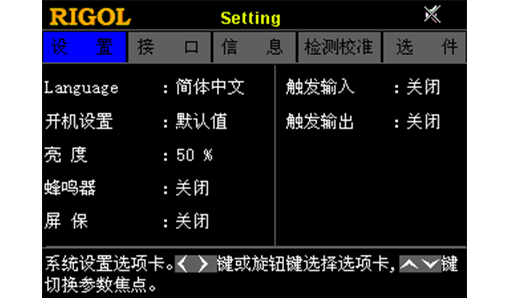

• 外触发功能：当多台电源串联或并联时，使用外触发功能可使多台电源同步输出
便捷的触发器功能
• 支持 RS232 接口通信，命令处理时间 <100 ms
• 电压程控速度（总变化范围内的 1%）：上升满载 150 ms、空载 100 ms；下降满载 30 ms、空载 450 ms
• 支持前面板锁定和任意按键锁定，防止误操作改变输出设置
显示与交互

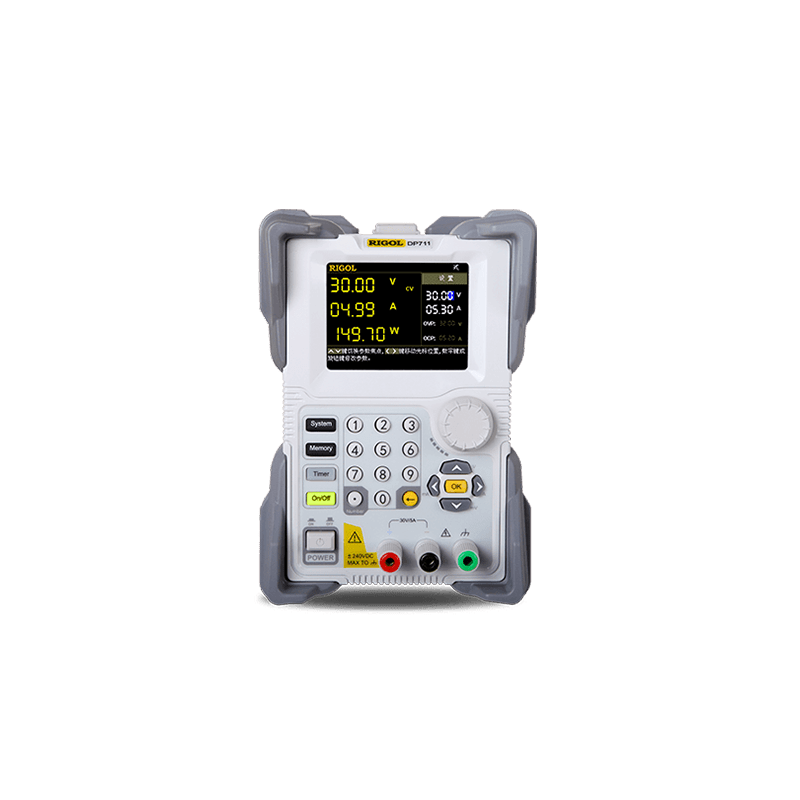

• 3.5 英寸 TFT 液晶显示，小巧精致，操作便捷
• 仪器状态一目了然，帮助信息实时显示在界面底部
• 数字键、方向键与旋钮组合操作，输出开/关键独立设置
典型应用
• 研发实验室的通用测试
• 质量控制和质量检验
• 为射频、微波电路或组件提供纯净供电
• 汽车电子电路测试供电
• 器件或电路的特性验证和故障诊断
• 教学实验
型号与配置
• DP711：单路输出，0 V~30 V / 0 A~5 A，最大总功率 150 W，纹波噪声 <500 μVrms / 3 mVpp
• DP712：单路输出，0 V~50 V / 0 A~3 A，最大总功率 150 W，纹波噪声 <500 μVrms / 4 mVpp
• 标配附件：电源线、保险管（50T-050H 250 V 5 A，用于 100 Vac/120 Vac；50T-025H 250 V 2.5 A，用于 220 Vac/240 Vac）、纸质快速指南
• 选配附件：高分辨率选件 HIRES-DP700、触发器选件 TRIGGER-DP700、定时器选件 TIMER-DP700、9 针 RS232 电缆 CB-DB9-DB9-F-F-150、机架安装套件 RM-1-DP700（单台）/ RM-2-DP700（双台）/ RM-3-DP700（三台）
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 DP700 系列可编程线性直流电源 详细指标页。
onetest仪器资源库 · 普源精电 DP700 系列可编程线性直流电源
普源精电 · RIGOL
DP700 系列可编程线性直流电源 · 详细指标
直流输出 · 负载与线性调节率 · 纹波和噪声 · 年准确度 · 分辨率 · 瞬态响应 · OVP/OCP · 程控速度 · 温度系数与稳定性 · 机械 · 电源 · 接口 · 环境 · 订货信息与保修期
产品简介
本页收录 DP700 系列可编程线性直流电源的全部技术指标，数据整理自普源精电官方数据手册。系列包含 DP711（单通道 30 V/5 A）与 DP712（单通道 50 V/3 A）两个型号，最大总功率均为 150 W。
技术指标在 0℃~40℃ 条件下列出；仪器需在规定的操作温度下连续运行 30 分钟以上，所有技术指标才能得到保证。准确度参数是在预热 1 小时后于 25℃ 下校准获得。
技术指标
直流输出（0℃~40℃）
• DP711 电压/电流额定值：0 V 至 30 V / 0 A 至 5 A；过压保护/过流保护：0.01 V 至 33 V / 0.01 A 至 5.5 A
• DP712 电压/电流额定值：0 V 至 50 V / 0 A 至 3 A；过压保护/过流保护：0.01 V 至 55 V / 0.01 A 至 3.3 A
• 最大总功率：150 W（DP711 / DP712）
负载调节率与线性调节率（±（输出百分比 + 偏置））
• 负载调节率 电压：<0.01% + 2 mV
• 负载调节率 电流：<0.01% + 2 mA
• 线性调节率 电压：<0.01% + 2 mV
• 线性调节率 电流：<0.01% + 2 mA
纹波和噪声（20 Hz~20 MHz）
• DP711 常模电压：<500 μVrms / 3 mVpp
• DP712 常模电压：<500 μVrms / 4 mVpp
• 常模电流：<2 mArms
年准确度（25℃ ± 5℃，±（输出百分比 + 偏置））
• 编程 电压：0.05% + 20 mV
• 编程 电流：0.2% + 10 mA
• 回读 电压：0.05% + 20 mV
• 回读 电流：0.2% + 20 mA
分辨率
• 编程 电压：标配 10 mV；安装高分辨率选件后 1 mV
• 编程 电流：标配 10 mA；安装高分辨率选件后 1 mA
• 回读 电压：标配 10 mV；安装高分辨率选件后 1 mV
• 回读 电流：标配 10 mA；安装高分辨率选件后 1 mA
• 显示 电压：标配 10 mV；安装高分辨率选件后 1 mV
• 显示 电流：标配 10 mA；安装高分辨率选件后 1 mA
瞬态响应与命令处理时间
• 瞬态响应时间：在输出电流从满载到半载、或从半载到满载时，输出电压恢复到 15 mV 之内的时间小于 50 μs
• 命令处理时间：<100 ms（接收到 APPLy 和 SOURce 命令后，输出进行相应更改所需的最大时间）
OVP / OCP
• OVP/OCP 准确度（±（输出百分比 + 偏置））：0.5% + 0.5 V / 0.5% + 0.5 A
• OVP 激活时间：<10 ms（OVP > 1 V）
电压程控速度（总变化范围内的 1%）
• 上升 满载：150 ms
• 上升 空载：100 ms
• 下降 满载：30 ms
• 下降 空载：450 ms
温度系数与稳定性（±（输出百分比 + 偏置））
• 温度系数 电压：0.01% + 2 mV（预热 30 分钟后，每变化 1℃ 输出/回读的最大变化值）
• 温度系数 电流：0.02% + 3 mA
• 稳定性 电压：0.02% + 2 mV（预热 30 分钟后，负载、线路及环境温度恒定条件下输出在 8 小时内的变化）
• 稳定性 电流：0.1% + 3 mA
机械
• 尺寸：140 mm（宽）× 202 mm（高）× 332 mm（深）
• 重量：净重 6.9 kg
电源
• 交流输入（50 Hz~60 Hz）：100 Vac ±10%、120 Vac ±10%、220 Vac ±10%、240 Vac ±10%（最大 253 Vac）
• 最大输入功率：400 VA
接口
• RS232：1 个（公头）
环境
• 冷却方法：风扇冷却
• 工作温度：满额定值输出时 0℃ 至 40℃
• 最大输出浮地电压：±240 Vdc
• 存储温度：-40℃ 至 70℃
• 湿度：5% 至 80% 相对湿度
• 海拔高度：2000 米以下
订货信息与保修期
• 主机型号：可编程线性直流电源（单通道，30 V/5 A）DP711；可编程线性直流电源（单通道，50 V/3 A）DP712
• 标配附件：电源线；保险管 50T-050H 250 V 5 A（电压选择器设为 100 Vac/120 Vac 时）或 50T-025H 250 V 2.5 A（电压选择器设为 220 Vac/240 Vac 时）；快速指南（纸质）
• 选配附件：高分辨率选件 HIRES-DP700、触发器选件（外部同步触发输入和触发输出）TRIGGER-DP700、定时器选件 TIMER-DP700、9 针 RS232 电缆（母头-母头、直连式）CB-DB9-DB9-F-F-150、DP700 系列机架安装套件（单台 RM-1-DP700 / 双台 RM-2-DP700 / 三台 RM-3-DP700）
• 保修期：主机保修 3 年
测试条件注释
• 准确度参数是在预热 1 小时后在 25℃ 下校准获得
• 命令处理时间指在接收到 APPLy 和 SOURce 命令后，输出进行相应更改所需的最大时间
• 电压程控速度不包括命令处理时间
• 温度系数指在预热 30 分钟后，每变化 1℃，输出/回读的最大变化值
• 稳定性指在预热 30 分钟后，负载、线路及环境温度恒定的条件下输出在 8 小时内的变化
本页技术指标整理自普源精电 DP700 系列数据手册，实际配置以厂商最新规格书为准。
产品定位、特性与应用请见 DP700 系列可编程线性直流电源 产品介绍页。
onetest仪器资源库 · 普源精电 DP700 系列可编程线性直流电源 详细指标
