思仪 · Ceyear

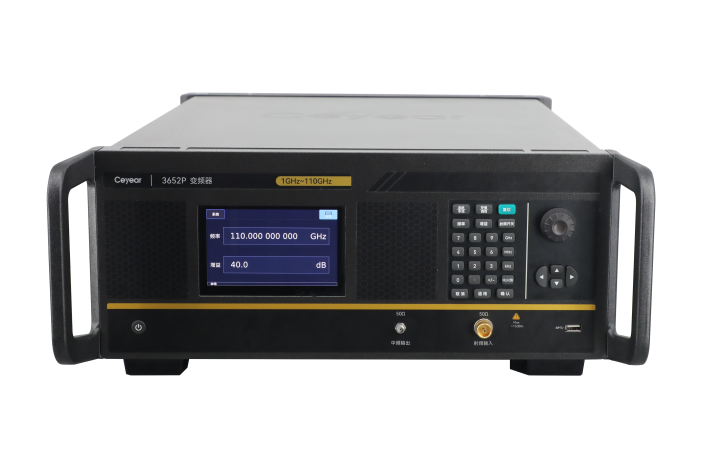

3652系列变频器
技术规范
产品简介
思仪科技长期致力于宽带微波毫米波信号低失真变频技术研究和变频器产品开发，产品采用模块化、可程控的微波上、下变频通道，内置低相噪合成本振源，最高频率覆盖至110GHz，可实现宽带微波毫米波信号和中频信号之间的低失真变换，具有技术指标高、操作简便、环境适应性强、可靠性高等特点，并可根据客户要求定制、改制。
产品可与信号源、任意波发生器、信号分析仪、数字存储示波器等仪器组合，搭建各类自动测试、模拟验证系统，完成信号激励、信号分析、传输延时等性能参数的测试，可广泛应用于卫星通信、卫星测控、载荷测试、空间通信模拟、电磁频谱监测、雷达目标模拟、无线信道模拟等测试领域。
核心参数
• 产品型号：5 款（3652-17G-34G-UC1 等）
• 3652-17G-34G-UC1：70 ± 20MHz/1.2 ± 0.5GHz/ 2.25 ± 0.25GHz/4 ± 1GHz ～ 外形尺寸：（ 474.6 ± 4.0 ） mm ×（ 193.0 ± 2.5 ） mm ×（ 609.5 ± 4.0 ） mm 公称尺寸：（ 426.0 ± 2.0 ） mm ×（ 177.0 ± 1.2 ） mm ×（ 500.0 ± 2.0 ） mm （不含把手、底脚等）
• 3652-17G-34G-DC1：17GHz ～ 34GHz ～ 外形尺寸：（ 474.6 ± 4.0 ） mm ×（ 193.0 ± 2.5 ） mm ×（ 609.5 ± 4.0 ） mm 公称尺寸：（ 426.0 ± 2.0 ） mm ×（ 177.0 ± 1.2 ） mm ×（ 500.0 ± 2.0 ） mm （不含把手、底脚等）
• 3652-37G-43G-DC1：37GHz ～ 43GHz ～ 外形尺寸：（ 474.6 ± 4.0 ） mm ×（ 193.0 ± 2.5 ） mm ×（ 609.5 ± 4.0 ） mm 公称尺寸：（ 426.0 ± 2.0 ） mm ×（ 177.0 ± 1.2 ） mm ×（ 500.0 ± 2.0 ） mm （不含把手、底脚等）
• 3652-46G-53G-UC1：70 ± 20MHz/1.7 ± 1.1GHz /2.25 ± 1GHz ～ 外形尺寸：（ 474.6 ± 4.0 ） mm ×（ 193.0 ± 2.5 ） mm ×（ 609.5 ± 4.0 ） mm 公称尺寸：（ 426.0 ± 2.0 ） mm ×（ 177.0 ± 1.2 ） mm ×（ 500.0 ± 2.0 ） mm （不含把手、底脚等）
• 3652P：1GHz ～ 110GHz ～ 外形尺寸：（ 482.6 ± 4.0 ） mm ×（ 59.0 ± 2.0 ） mm ×（ 601.5 ± 4.0 ） mm 公称尺寸：（ 482.6 ± 4.0 ） mm ×（ 44.4 ± 2.0 ） mm ×（ 550 ± 4.0 ） mm （不含把手、底脚等）
型号一览
• 本系列共 5 个型号：3652-17G-34G-UC1、3652-17G-34G-DC1、3652-37G-43G-DC1、3652-46G-53G-UC1、3652P
主要指标
技术规范
• 输入频率范围：3652-17G-34G-UC1 70 ± 20MHz/1.2 ± 0.5GHz/ 2.25 ± 0.25GHz/4 ± 1GHz、3652-17G-34G-DC1 17GHz ～ 34GHz、3652-37G-43G-DC1 37GHz ～ 43GHz、3652-46G-53G-UC1 70 ± 20MHz/1.7 ± 1.1GHz /2.25 ± 1GHz、3652P 1GHz ～ 110GHz
• 最小频率调节步进：3652-17G-34G-UC1 1Hz、3652-17G-34G-DC1 1Hz、3652-37G-43G-DC1 1Hz、3652-46G-53G-UC1 1Hz、3652P 1Hz
• 输入电平范围：3652-17G-34G-UC1 -70 ～ +10dBm、3652-17G-34G-DC1 -70 ～ +10dBm、3652-37G-43G-DC1 -80 ～ +10dBm、3652-46G-53G-UC1 -80 ～ +10dBm、3652P -60 ～ -30dBm
• 最大不损坏输入功率：3652-17G-34G-UC1 ≥ 10dBm、3652-17G-34G-DC1 ≥ 10dBm、3652-37G-43G-DC1 ≥ 10dBm、3652-46G-53G-UC1 ≥ 10dBm、3652P ≥ 10dBm
• 输入接口：3652-17G-34G-UC1 SMA （ f ）、3652-17G-34G-DC1 2.92mm （ f ）、3652-37G-43G-DC1 2.4mm （ f ）、3652-46G-53G-UC1 SMA （ f ）、3652P 1.0mm （ f ）
• 输出频率：3652-17G-34G-UC1 17GHz ～ 34GHz、3652-17G-34G-DC1 70 ± 20MHz/1.2 ± 0.5GHz/ 2.25 ± 0.25GHz/4 ± 1GHz、3652-37G-43G-DC1 70 ± 20MHz/1.7 ± 1.1GHz/ 2.25 ± 1GHz、3652-46G-53G-UC1 46GHz ～ 53GHz、3652P 1.2GHz ± 500MHz
• 输出功率 (P -1dB )：3652-17G-34G-UC1 ≥ 10dBm、3652-17G-34G-DC1 ≥ 10dBm、3652-37G-43G-DC1 ≥ 10dBm、3652-46G-53G-UC1 ≥ 10dBm、3652P ≥ 10dBm
• 输出 3 阶交调截获点：3652-17G-34G-UC1 ≥ 20dBm、3652-17G-34G-DC1 ≥ 20dBm、3652-37G-43G-DC1 ≥ 20dBm、3652-46G-53G-UC1 ≥ 20dBm、3652P ≥ 20dBm
• 输出接口：3652-17G-34G-UC1 2.92mm （ f ）、3652-17G-34G-DC1 SMA （ f ）、3652-37G-43G-DC1 SMA （ f ）、3652-46G-53G-UC1 1.85mm （ f ）、3652P SMA （ f ）
• 增益可调范围：3652-17G-34G-UC1 0dB ～ 45dB、3652-17G-34G-DC1 0dB ～ 45dB、3652-37G-43G-DC1 0dB ～ 40dB、3652-46G-53G-UC1 0dB ～ 40dB、3652P 10dB ～ 40dB
• 变频增益步进：3652-17G-34G-UC1 0.5dB 步进、3652-17G-34G-DC1 0.5dB 步进、3652-37G-43G-DC1 0.5dB 步进、3652-46G-53G-UC1 0.5dB 步进、3652P 0.1dB 步进
• 增益精度：3652-17G-34G-UC1 ± 1.0dB、3652-17G-34G-DC1 ± 1.0dB、3652-37G-43G-DC1 ± 1.0dB、3652-46G-53G-UC1 ± 1.0dB、3652P ± 1.0dB
资源下载
• 官方产品页：中电科思仪官网 · 3652系列变频器
• 详细指标请见 3652系列变频器 详细指标页
思仪 Ceyear · onetest 仪器资源库
思仪 · Ceyear
3652系列变频器 · 详细指标
技术规范
产品简介
思仪科技长期致力于宽带微波毫米波信号低失真变频技术研究和变频器产品开发，产品采用模块化、可程控的微波上、下变频通道，内置低相噪合成本振源，最高频率覆盖至110GHz，可实现宽带微波毫米波信号和中频信号之间的低失真变换，具有技术指标高、操作简便、环境适应性强、可靠性高等特点，并可根据客户要求定制、改制。
产品可与信号源、任意波发生器、信号分析仪、数字存储示波器等仪器组合，搭建各类自动测试、模拟验证系统，完成信号激励、信号分析、传输延时等性能参数的测试，可广泛应用于卫星通信、卫星测控、载荷测试、空间通信模拟、电磁频谱监测、雷达目标模拟、无线信道模拟等测试领域。
数据来源：中电科思仪（Ceyear）官网产品页。
技术指标
技术规范
• 输入频率范围：3652-17G-34G-UC1 70 ± 20MHz/1.2 ± 0.5GHz/ 2.25 ± 0.25GHz/4 ± 1GHz、3652-17G-34G-DC1 17GHz ～ 34GHz、3652-37G-43G-DC1 37GHz ～ 43GHz、3652-46G-53G-UC1 70 ± 20MHz/1.7 ± 1.1GHz /2.25 ± 1GHz、3652P 1GHz ～ 110GHz
• 最小频率调节步进：3652-17G-34G-UC1 1Hz、3652-17G-34G-DC1 1Hz、3652-37G-43G-DC1 1Hz、3652-46G-53G-UC1 1Hz、3652P 1Hz
• 输入电平范围：3652-17G-34G-UC1 -70 ～ +10dBm、3652-17G-34G-DC1 -70 ～ +10dBm、3652-37G-43G-DC1 -80 ～ +10dBm、3652-46G-53G-UC1 -80 ～ +10dBm、3652P -60 ～ -30dBm
• 最大不损坏输入功率：3652-17G-34G-UC1 ≥ 10dBm、3652-17G-34G-DC1 ≥ 10dBm、3652-37G-43G-DC1 ≥ 10dBm、3652-46G-53G-UC1 ≥ 10dBm、3652P ≥ 10dBm
• 输入接口：3652-17G-34G-UC1 SMA （ f ）、3652-17G-34G-DC1 2.92mm （ f ）、3652-37G-43G-DC1 2.4mm （ f ）、3652-46G-53G-UC1 SMA （ f ）、3652P 1.0mm （ f ）
• 输出频率：3652-17G-34G-UC1 17GHz ～ 34GHz、3652-17G-34G-DC1 70 ± 20MHz/1.2 ± 0.5GHz/ 2.25 ± 0.25GHz/4 ± 1GHz、3652-37G-43G-DC1 70 ± 20MHz/1.7 ± 1.1GHz/ 2.25 ± 1GHz、3652-46G-53G-UC1 46GHz ～ 53GHz、3652P 1.2GHz ± 500MHz
• 输出功率 (P -1dB )：3652-17G-34G-UC1 ≥ 10dBm、3652-17G-34G-DC1 ≥ 10dBm、3652-37G-43G-DC1 ≥ 10dBm、3652-46G-53G-UC1 ≥ 10dBm、3652P ≥ 10dBm
• 输出 3 阶交调截获点：3652-17G-34G-UC1 ≥ 20dBm、3652-17G-34G-DC1 ≥ 20dBm、3652-37G-43G-DC1 ≥ 20dBm、3652-46G-53G-UC1 ≥ 20dBm、3652P ≥ 20dBm
• 输出接口：3652-17G-34G-UC1 2.92mm （ f ）、3652-17G-34G-DC1 SMA （ f ）、3652-37G-43G-DC1 SMA （ f ）、3652-46G-53G-UC1 1.85mm （ f ）、3652P SMA （ f ）
• 增益可调范围：3652-17G-34G-UC1 0dB ～ 45dB、3652-17G-34G-DC1 0dB ～ 45dB、3652-37G-43G-DC1 0dB ～ 40dB、3652-46G-53G-UC1 0dB ～ 40dB、3652P 10dB ～ 40dB
• 变频增益步进：3652-17G-34G-UC1 0.5dB 步进、3652-17G-34G-DC1 0.5dB 步进、3652-37G-43G-DC1 0.5dB 步进、3652-46G-53G-UC1 0.5dB 步进、3652P 0.1dB 步进
• 增益精度：3652-17G-34G-UC1 ± 1.0dB、3652-17G-34G-DC1 ± 1.0dB、3652-37G-43G-DC1 ± 1.0dB、3652-46G-53G-UC1 ± 1.0dB、3652P ± 1.0dB
• 频率稳定性：3652-17G-34G-UC1 ± 1 × 10 -8 / 天，± 1 × 10 -7 / 年、3652-17G-34G-DC1 ± 1 × 10 -8 / 天，± 1 × 10 -7 / 年、3652-37G-43G-DC1 ± 1 × 10 -8 / 天，± 1 × 10 -7 / 年、3652-46G-53G-UC1 ± 1 × 10 -8 / 天，± 1 × 10 -7 / 年、3652P ± 1 × 10 -8 / 天，± 1 × 10 -7 / 年
• 带内幅频：3652-17G-34G-UC1 ≤± 0.4dB@ ± 20MHz/ ≤± 1dB@ ± 250MHz/ ≤± 1.5dB@ ± 500MHz/ ≤± 2dB@ ± 1000MHz、3652-17G-34G-DC1 ≤± 0.4dB@ ± 20MHz/ ≤± 1dB@ ± 250MHz/ ≤± 1.5dB@ ± 500MHz/ ≤± 2dB@ ± 1000MHz、3652-37G-43G-DC1 ≤± 0.4dB@ ± 20MHz/ ≤± 2.2dB@ ± 1000MHz/ ≤± 2.5dB@ ± 1100MHz、3652-46G-53G-UC1 ≤± 0.4dB@ ± 20MHz/ ≤± 2.2dB@ ± 1000MHz/ ≤± 2.5dB@ ± 1100MHz、3652P ≤± 2.5dB/1000MHz
• 群时延波动：3652-17G-34G-UC1 线性：≤ 0.03ns/MHz 抛物线：≤ 0.01ns/MHz 2、3652-17G-34G-DC1 线性：≤ 0.03ns/MHz 抛物线：≤ 0.01ns/MHz 2、3652-37G-43G-DC1 ≤ 6ns ／ 100MHz、3652-46G-53G-UC1 ≤ 6ns ／ 100MHz、3652P 1ns （ 40MHz 任意频带）， 2ns （ 250MHz 任意频带）
• 噪声系数 （ @ 最大增益 ）：3652-17G-34G-UC1 ≤ 18dB、3652-17G-34G-DC1 ≤ 12dB、3652-37G-43G-DC1 ≤ 18dB、3652-46G-53G-UC1 ≤ 18dB、3652P ≤ 20dB
• 镜频抑制：3652-17G-34G-UC1 ＞ 60dBc、3652-17G-34G-DC1 ＞ 60dBc、3652-37G-43G-DC1 ＞ 60dBc、3652-46G-53G-UC1 ——、3652P ≥ 70dB(1GHz ～ 50GHz) ， ≥ 60dB(50GHz ～ 110GHz)
• 带内杂散：3652-17G-34G-UC1 ＜ -55dBc （输出 0dBm 时）、3652-17G-34G-DC1 ＜ -55dBc （输出 0dBm 时）、3652-37G-43G-DC1 ＜ -55dBc （输出 0dBm 时）、3652-46G-53G-UC1 ＜ -55dBc （输出 0dBm 时）、3652P ≤ -50dBc （最大增益， 0dBm 输出，不包含中频输出谐波）
• 相位噪声：3652-17G-34G-UC1 ＜ -75dBc/Hz@100Hz ＜ -90dBc/Hz@1kHz ＜ -95dBc/Hz@10kHz ＜ -95dBc/Hz@100kHz ＜ -100dBc/Hz@1MHz、3652-17G-34G-DC1 ＜ -75dBc/Hz@100Hz ＜ -90dBc/Hz@1kHz ＜ -95dBc/Hz@10kHz ＜ -95dBc/Hz@100kHz ＜ -100dBc/Hz@1MHz、3652-37G-43G-DC1 ＜ -65dBc/Hz@100Hz ＜ -85dBc/Hz@1kHz ＜ -90dBc/Hz@10kHz ＜ -90dBc/Hz@100kHz ＜ -95dBc/Hz@1MHz、3652-46G-53G-UC1 ＜ -65dBc/Hz@100Hz ＜ -85dBc/Hz@1kHz ＜ -90dBc/Hz@10kHz ＜ -90dBc/Hz@100kHz ＜ -95dBc/Hz@1MHz、3652P 1GHz～50GHz频段: ≤-85dBc/Hz@1kHz ≤-95dBc/Hz@10kHz ≤-100dBc/Hz@100kHz 50GHz～110GHz频段: ≤-80dBc/Hz@1kHz ≤-90dBc/Hz@10kHz ≤-95dBc/Hz@100kHz
• 尺寸 （ 宽×高×深 ）：3652-17G-34G-UC1 外形尺寸：（ 474.6 ± 4.0 ） mm ×（ 193.0 ± 2.5 ） mm ×（ 609.5 ± 4.0 ） mm 公称尺寸：（ 426.0 ± 2.0 ） mm ×（ 177.0 ± 1.2 ） mm ×（ 500.0 ± 2.0 ） mm （不含把手、底脚等）、3652-17G-34G-DC1 外形尺寸：（ 474.6 ± 4.0 ） mm ×（ 193.0 ± 2.5 ） mm ×（ 609.5 ± 4.0 ） mm 公称尺寸：（ 426.0 ± 2.0 ） mm ×（ 177.0 ± 1.2 ） mm ×（ 500.0 ± 2.0 ） mm （不含把手、底脚等）、3652-37G-43G-DC1 外形尺寸：（ 474.6 ± 4.0 ） mm ×（ 193.0 ± 2.5 ） mm ×（ 609.5 ± 4.0 ） mm 公称尺寸：（ 426.0 ± 2.0 ） mm ×（ 177.0 ± 1.2 ） mm ×（ 500.0 ± 2.0 ） mm （不含把手、底脚等）、3652-46G-53G-UC1 外形尺寸：（ 474.6 ± 4.0 ） mm ×（ 193.0 ± 2.5 ） mm ×（ 609.5 ± 4.0 ） mm 公称尺寸：（ 426.0 ± 2.0 ） mm ×（ 177.0 ± 1.2 ） mm ×（ 500.0 ± 2.0 ） mm （不含把手、底脚等）、3652P 外形尺寸：（ 482.6 ± 4.0 ） mm ×（ 59.0 ± 2.0 ） mm ×（ 601.5 ± 4.0 ） mm 公称尺寸：（ 482.6 ± 4.0 ） mm ×（ 44.4 ± 2.0 ） mm ×（ 550 ± 4.0 ） mm （不含把手、底脚等）
订购信息
官网未列出该系列的选件与附件清单。
资源下载
• 官方产品页：中电科思仪官网 · 3652系列变频器
