1434 多通道信号发生器|思仪 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
思仪 · Ceyear
1434系列多通道信号发生器
频率特性
产品简介
1434多通道信号发生器是一款高性价比、高集成度微波信号发生器，频率范围覆盖9kHz～20GHz/45GHz。该产品最高支持4个通道，每个通道频率、功率独立可调，可实现多通道相参信号输出。具备丰富的调制功能，涵盖调频、调相、调幅、脉冲调制等多种调制样式。在紧凑的空间内实现优异的性能，可满足通信、工业电子、高校等多领域测试需求。
核心参数
• 产品型号：22 款（1434GB 等）
• 频率/频段：频率范围 / 通道数 / 频率分辨率 / 频率准确度
• 频率范围：频率范围 ～ 工作温度： 0 ℃～ +40 ℃；存储温度： -40 ℃～ +70 ℃
• 9kHz~20GHz 9kHz~45GHz：9kHz~20GHz 9kHz~45GHz ～ 工作温度： 0 ℃～ +40 ℃；存储温度： -40 ℃～ +70 ℃
功能特点
优良的频谱纯度
1434多通道信号发生器输出信号纯净。单边带相位噪声优于-122dBc/Hz（10GHz载波，10kHz频偏，低噪声选件），5GHz非谐波（低噪声选件）低于-80dBc，4GHz-45GHz谐波实测小于-70dBc。
大动态范围、高准确度功率输出
1434多通道信号发生器最小输出功率达-120dBm。最大输出功率达+25dBm（1GHz）、+20dBm（20GHz通道）、+13dBm（45GHz通道），功率准确度＜0.5dB（测量值）。
丰富的调制功能
标配调频、调相、调幅、脉冲调制等多种调制样式。调频、调相、调幅支持正弦波、方波、三角波、锯齿波、噪声、扫频正弦、双正弦多种调制波形；脉冲调制支持双脉冲、脉冲串、重频参差、重频抖动、重频滑变等复杂脉冲调制功能。
支持USB功率计进行测试显示及功率平坦度校准补偿
1434多通道信号发生器支持电科思仪等多家厂商的功率探头进行测试显示，并能使用功率探头进行自身的功率平坦度校准补偿。
支持SCPI指令录制
1434多通道信号发生器支持SCPI指令录制功能，可自动生成Qt、C#、C++等程控示例工程，让程控更简单。
型号一览
• 本系列共 22 个型号：1434GB、1434DC、1434GC、1434DD、1434GD、1434-H04-1、1434-H04-2、1434-H94-440、1434-H98-1、1434-H100-1、1434DB-JL、1434GB-JL、1434DC-JL、1434GC-JL、1434DD-JL、1434GD-JL、1434DB-EWT1、1434GB-EWT1、1434DC-EWT1、1434GC-EWT1、1434DD-EWT1、1434GD-EWT1
主要指标
频率特性
• 频率范围：9kHz~20GHz 9kHz~45GHz / 频率 / N （基波谐波次数）
• 频率范围：9kHz~20GHz 9kHz~45GHz / 9kHz ≤ f ≤ 250MHz / 1/8
• 频率范围：9kHz~20GHz 9kHz~45GHz / 250MHz ＜ f ≤ 312.5MHz / 1/32
• 频率范围：9kHz~20GHz 9kHz~45GHz / 312.5MHz ＜ f ≤ 625MHz / 1/16
• 频率范围：9kHz~20GHz 9kHz~45GHz / 625MHz ＜ f ≤ 1.25GHz / 1/8
• 频率范围：9kHz~20GHz 9kHz~45GHz / 1.25GHz ＜ f ≤ 2.5GHz / 1/4
• 频率范围：9kHz~20GHz 9kHz~45GHz / 2.5GHz ＜ f ≤ 5GHz / 1/2
• 频率范围：9kHz~20GHz 9kHz~45GHz / 5GHz ＜ f ≤ 10GHz / 1
• 频率范围：9kHz~20GHz 9kHz~45GHz / 10GHz ＜ f ≤ 20GHz / 2
• 频率范围：9kHz~20GHz 9kHz~45GHz / 20GHz ＜ f ≤ 40GHz / 4
• 频率范围：9kHz~20GHz 9kHz~45GHz / 40GHz ＜ f ≤ 45GHz / 8
• 通道数：2/3/4 （ 20GHz/45GHz 任意组合）
资源下载
• 官方产品页：中电科思仪官网 · 1434系列多通道信号发生器
• 详细指标请见 1434系列多通道信号发生器 详细指标页
思仪 Ceyear · onetest 仪器资源库
思仪 · Ceyear
1434系列多通道信号发生器 · 详细指标
频率特性
产品简介
1434多通道信号发生器是一款高性价比、高集成度微波信号发生器，频率范围覆盖9kHz～20GHz/45GHz。该产品最高支持4个通道，每个通道频率、功率独立可调，可实现多通道相参信号输出。具备丰富的调制功能，涵盖调频、调相、调幅、脉冲调制等多种调制样式。在紧凑的空间内实现优异的性能，可满足通信、工业电子、高校等多领域测试需求。
数据来源：中电科思仪（Ceyear）官网产品页。
技术指标
频率特性
• 频率范围：9kHz~20GHz 9kHz~45GHz / 频率 / N （基波谐波次数）
• 频率范围：9kHz~20GHz 9kHz~45GHz / 9kHz ≤ f ≤ 250MHz / 1/8
• 频率范围：9kHz~20GHz 9kHz~45GHz / 250MHz ＜ f ≤ 312.5MHz / 1/32
• 频率范围：9kHz~20GHz 9kHz~45GHz / 312.5MHz ＜ f ≤ 625MHz / 1/16
• 频率范围：9kHz~20GHz 9kHz~45GHz / 625MHz ＜ f ≤ 1.25GHz / 1/8
• 频率范围：9kHz~20GHz 9kHz~45GHz / 1.25GHz ＜ f ≤ 2.5GHz / 1/4
• 频率范围：9kHz~20GHz 9kHz~45GHz / 2.5GHz ＜ f ≤ 5GHz / 1/2
• 频率范围：9kHz~20GHz 9kHz~45GHz / 5GHz ＜ f ≤ 10GHz / 1
• 频率范围：9kHz~20GHz 9kHz~45GHz / 10GHz ＜ f ≤ 20GHz / 2
• 频率范围：9kHz~20GHz 9kHz~45GHz / 20GHz ＜ f ≤ 40GHz / 4
• 频率范围：9kHz~20GHz 9kHz~45GHz / 40GHz ＜ f ≤ 45GHz / 8
• 通道数：2/3/4 （ 20GHz/45GHz 任意组合）
• 频率分辨率：0.001Hz
• 频率准确度：± 3 × 10 -8 （出厂校准准确度， 25 ℃± 10 ℃）
• 频率切换时间：≤ 15ms
• 时基老化率 （典型值注 1 ）：± 5 × 10 -10 / 天（连续通电 30 天后），± 5 × 10 -8 / 年
• 参考输出：频率 / 10MHz / 1GHz
• 参考输出：功率 / >+4dBm ，阻抗 50 Ω / 功率 >-10dBm ，阻抗 50 Ω
• 参考输入：频率 / 1MHz ～ 100MHz ，步进 1MHz / 1GHz
• 参考输入：功率 / -5dBm ～ +10dBm ，阻抗 50 Ω / -10dBm ～ +5dBm ，阻抗 50 Ω
• 扫描特性
• 扫描模式：步进扫描、列表扫描
• 功率特性
• 最小功率 (25 ℃± 10 ℃ )：9kHz ≤ f ≤ 100kHz / -90.0dBm
• 最小功率 (25 ℃± 10 ℃ )：f ＞ 100kHz / -120.0dBm
• 最大功率 （连续波， 25 ± 10 ℃）：20GHz 通道
• 最大功率 （连续波， 25 ± 10 ℃）：9kHz ≤ f ≤ 100kHz / ≥ +5.0 dBm
• 最大功率 （连续波， 25 ± 10 ℃）：100kHz ＜ f ≤ 1MHz / ≥ +15.0 dBm
• 最大功率 （连续波， 25 ± 10 ℃）：1MHz ＜ f ≤ 3GHz / ≥ +18.0 dBm
• 最大功率 （连续波， 25 ± 10 ℃）：3GHz ＜ f ≤ 20GHz / ≥ +15.0 dBm
• 最大功率 （连续波， 25 ± 10 ℃）：45GHz 通道
• 最大功率 （连续波， 25 ± 10 ℃）：9kHz ≤ f ≤ 100kHz / ≥ +5.0 dBm
• 最大功率 （连续波， 25 ± 10 ℃）：100kHz ＜ f ≤ 1MHz / ≥ +14.0 dBm
• 最大功率 （连续波， 25 ± 10 ℃）：1MHz ＜ f ≤ 3GHz / ≥ +14.0 dBm
• 最大功率 （连续波， 25 ± 10 ℃）：3GHz ＜ f ≤ 20GHz / ≥ +13.0 dBm
• 最大功率 （连续波， 25 ± 10 ℃）：20GHz ＜ f ≤ 40GHz / ≥ +10.0 dBm
• 最大功率 （连续波， 25 ± 10 ℃）：40GHz ＜ f ≤ 45GHz / ≥ +8.0 dBm
• 功率准确度注 2 （ 25 ± 10 ° C ）：功率（ dBm ） 频率 / -120 ≤ P ≤ -90 （测量值） / -90 ＜ P ≤ -50 / -50 ＜ P ≤ P max
• 功率准确度注 2 （ 25 ± 10 ° C ）：9kHz ≤ f ≤ 1MHz / — / ±0.7dB
• 功率准确度注 2 （ 25 ± 10 ° C ）：1MHz ＜ f ≤ 3GHz / (±1.2dB) / ±0.7dB
• 功率准确度注 2 （ 25 ± 10 ° C ）：3GHz ＜ f ≤ 20GHz / (±1.8dB) / ±0.9dB
• 功率准确度注 2 （ 25 ± 10 ° C ）：20GHz ＜ f ≤ 45GHz / — / ±1.2dB
• 功率分辨率：0.01dB
• 输出阻抗：50 Ω（额定值注 3 ）
• 源驻波比 （内稳幅， 测量值）：100kHz ≤ f ≤ 6GHz / ＜ 1.6
• 源驻波比 （内稳幅， 测量值）：6GHz ＜ f ≤ 20GHz / ＜ 1.8
• 源驻波比 （内稳幅， 测量值）：20GHz ＜ f ≤ 45GHz / ＜ 2.0
• 最大反向功率：AC ： 0.5W ， DC ： 0V
• 频谱纯度注 4
• 谐波 （ +10dBm 与最大功率两者中的较小者）：100kHz ≤ f ≤ 6GHz / ＜ -30dBc
• 谐波 （ +10dBm 与最大功率两者中的较小者）：6GHz ＜ f ≤ 20GHz / ＜ -55dBc
• 谐波 （ +10dBm 与最大功率两者中的较小者）：20GHz ＜ f ≤ 45GHz / ＜ -50dBc
• 分谐波 （ +10dBm 与最大功率两者中的较小者）：9kHz ≤ f ≤ 6GHz / <-80dBc
• 分谐波 （ +10dBm 与最大功率两者中的较小者）：6GHz ＜ f ≤ 20GHz / <-55dBc
• 分谐波 （ +10dBm 与最大功率两者中的较小者）：20GHz ＜ f ≤ 45GHz / <-50dBc
• 非谐波 （在 0dBm 处， 10kHz 频偏以远）：标准
• 非谐波 （在 0dBm 处， 10kHz 频偏以远）：9kHz ≤ f ≤ 250MHz / ＜ -56dBc
• 非谐波 （在 0dBm 处， 10kHz 频偏以远）：250MHz ＜ f ≤ 5GHz / ＜ -70dBc
• 非谐波 （在 0dBm 处， 10kHz 频偏以远）：5GHz ＜ f ≤ 10GHz / ＜ -64dBc
• 非谐波 （在 0dBm 处， 10kHz 频偏以远）：10GHz ＜ f ≤ 20GHz / ＜ -58dBc
• 非谐波 （在 0dBm 处， 10kHz 频偏以远）：20GHz ＜ f ≤ 40GHz / ＜ -52dBc
• 非谐波 （在 0dBm 处， 10kHz 频偏以远）：40GHz ＜ f ≤ 45GHz / ＜ -46dBc
• 非谐波 （在 0dBm 处， 10kHz 频偏以远）：选件 H04-1/H04-2
• 非谐波 （在 0dBm 处， 10kHz 频偏以远）：9kHz ≤ f ≤ 250MHz / ＜ -65dBc
• 非谐波 （在 0dBm 处， 10kHz 频偏以远）：250MHz ＜ f ≤ 5GHz / ＜ -80dBc
• 非谐波 （在 0dBm 处， 10kHz 频偏以远）：5GHz ＜ f ≤ 10GHz / ＜ -74dBc
• 非谐波 （在 0dBm 处， 10kHz 频偏以远）：10GHz ＜ f ≤ 20GHz / ＜ -68dBc
• 非谐波 （在 0dBm 处， 10kHz 频偏以远）：20GHz ＜ f ≤ 40GHz / ＜ -62dBc
• 非谐波 （在 0dBm 处， 10kHz 频偏以远）：40GHz ＜ f ≤ 45GHz / ＜ -56dBc

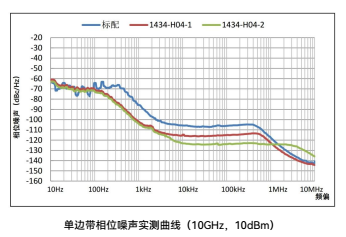

• 单边带相位噪声 （ dBc/Hz ，在 +10dBm 或与最大输出功率两者中的较小者）：频偏频率 / 100Hz / 1kHz / 10kHz / 100kHz / 1MHz / 10MHz
• 单边带相位噪声 （ dBc/Hz ，在 +10dBm 或与最大输出功率两者中的较小者）：标准
• 单边带相位噪声 （ dBc/Hz ，在 +10dBm 或与最大输出功率两者中的较小者）：1GHz / -78 / -110 / -122 / -136 / -144
• 单边带相位噪声 （ dBc/Hz ，在 +10dBm 或与最大输出功率两者中的较小者）：10GHz / -58 / -90 / -102 / -117 / -140
• 单边带相位噪声 （ dBc/Hz ，在 +10dBm 或与最大输出功率两者中的较小者）：20GHz / -52 / -84 / -96 / -111 / -134
• 单边带相位噪声 （ dBc/Hz ，在 +10dBm 或与最大输出功率两者中的较小者）：40GHz / -46 / -78 / -84 / -105 / -128
• 单边带相位噪声 （ dBc/Hz ，在 +10dBm 或与最大输出功率两者中的较小者）：选件 H04-1
• 单边带相位噪声 （ dBc/Hz ，在 +10dBm 或与最大输出功率两者中的较小者）：1GHz / -86 / -115 / -131 / -140 / -145
• 单边带相位噪声 （ dBc/Hz ，在 +10dBm 或与最大输出功率两者中的较小者）：10GHz / -63 / -95 / -113 / -120 / -140
• 单边带相位噪声 （ dBc/Hz ，在 +10dBm 或与最大输出功率两者中的较小者）：20GHz / -57 / -90 / -106 / -114 / -135
• 单边带相位噪声 （ dBc/Hz ，在 +10dBm 或与最大输出功率两者中的较小者）：40GHz / -51 / -84 / -100 / -108 / -129
• 单边带相位噪声 （ dBc/Hz ，在 +10dBm 或与最大输出功率两者中的较小者）：选件 H04-2
• 单边带相位噪声 （ dBc/Hz ，在 +10dBm 或与最大输出功率两者中的较小者）：1GHz / -86 / -115 / -140 / -148
• 单边带相位噪声 （ dBc/Hz ，在 +10dBm 或与最大输出功率两者中的较小者）：10GHz / -63 / -95 / -120 / -135
• 单边带相位噪声 （ dBc/Hz ，在 +10dBm 或与最大输出功率两者中的较小者）：20GHz / -57 / -90 / -114 / -129
• 单边带相位噪声 （ dBc/Hz ，在 +10dBm 或与最大输出功率两者中的较小者）：40GHz / -51 / -84 / -108 / -123
• 调制特性
• 频率调制 （ f ≥ 10MHz ）：最大频偏： N × 4MHz （ N 为基波谐波次数） 准确度（ 1kHz 调制率，频偏 N × 500kHz ）： < ± (2.0% ×设置频偏 +20Hz) 调制率（ 3dB 带宽， N × 500kHz 频偏）： DC ～ 100kHz 失真（ 1kHz 调制率，频偏 N × 500kHz ）： < 0.4%
• 相位调制 （ f ≥ 10MHz ）：最大相偏： N × 5rad （ N 为基波谐波次数） 准确度（ 1kHz 调制率，相偏 N × 5rad ）： < ± (2.0% ×设置相偏 +0.01 rad) 调制率（ 3dB 带宽，相偏 N × 5rad ）： DC ～ 100kHz 失真（ 1kHz 调制率，相偏 N × 5rad ）： < 0.4%
• 幅度调制 （ f ≥ 10MHz ）：最大深度：＞ 90 ％ 准确度（ 100Hz 调制率， 30% 调制深度）：±（ 4 ％×设置深度 +1 ％） 失真（ 100Hz 调制率， 30% 调制深度）： < 2.0%
• 脉冲调制 （ f ≥ 50MHz ）：开关比 / ＞ 80dB
• 脉冲调制 （ f ≥ 50MHz ）：上升下降时间 / ≤ 15ns
• 脉冲调制 （ f ≥ 50MHz ）：重复频率 / 0.023Hz ～ 25MHz
• 脉冲调制 （ f ≥ 50MHz ）：最小脉宽 / 20ns
• 低频输出：波形 / 正弦波，方波，三角波，锯齿波、噪声，双正弦，扫频正弦
• 低频输出：频率范围 / 正弦波、双正弦、扫频正弦 / 0.1Hz ～ 10MHz
• 低频输出：频率范围 / 方波、三角波、锯齿波 / 0.1Hz ～ 1MHz
• 低频输出：幅度 / 1mVpp ～ 5Vpp
• 一般特性
• 射频输出端口：20GHz 通道： 3.5mm （阳），阻抗 50 Ω 45GHz 通道： 2.4mm （阳），阻抗 50 Ω
• 外形尺寸 （宽×高×深）：公称尺寸（不含把手、侧提带、底脚、垫脚、后镶条、接头等突出物）： （ 440.0 ± 1.2 ） mm ×（ 88.1 ± 0.8 ） mm ×（ 600.0 ± 1.2 ） mm
• 重量：＜ 20kg （型号、选件配置不同，重量不同）
• 电源：100 ～ 120VAC ， 50 ～ 60Hz ；或 200 ～ 240VAC ， 50 ～ 60Hz （自适应）
• 功耗：＜ 600W
• 温度范围：工作温度： 0 ℃～ +40 ℃；存储温度： -40 ℃～ +70 ℃
订购信息
主机型号
• 1434DB
• 1434GB
• 1434DC
• 1434GC
• 1434DD
• 1434GD
选件型号
• 1434-H04-1
• 1434-H04-2
• 1434-H94-440
• 1434-H98-1
• 1434-H100-1
• 1434DB-JL
• 1434GB-JL
• 1434DC-JL
• 1434GC-JL
• 1434DD-JL
• 1434GD-JL
• 1434DB-EWT1
• 1434GB-EWT1
• 1434DC-EWT1
• 1434GC-EWT1
• 1434DD-EWT1
• 1434GD-EWT1
