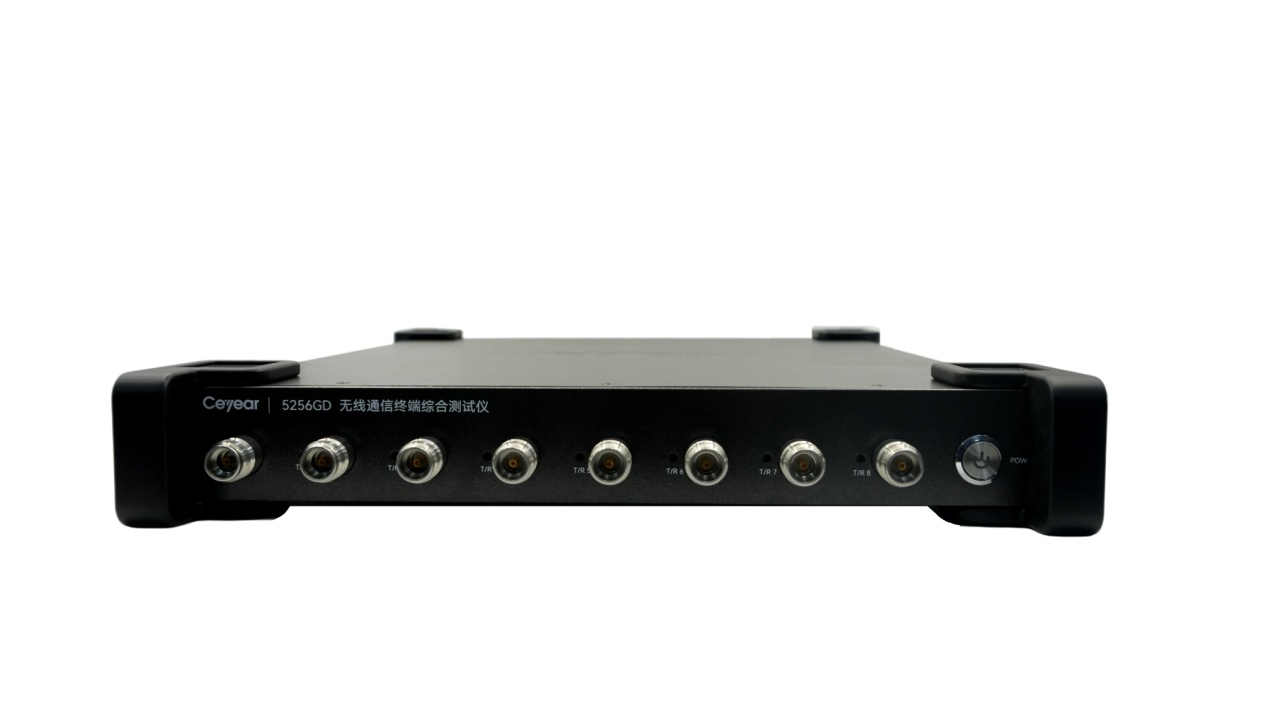

5256GD无线通信终端综合测试仪
技术规范
产品简介
在万物互联的智能时代，通信技术的多元化发展为终端设备测试带来了前所未有的挑战与机遇。5256GD 无线通信终端综合测试仪专为满足现代无线通信设备测试需求而设计，集成了Wi-Fi、蓝牙、星闪及卫星通信等主流无线技术的测试能力，为通信设备制造商、研发机构和认证实验室提供了一站式、高效率的测试解决方案。
5256GD 无线通信终端综合测试仪是一款高度集成的终端综合测试仪，采用标准1U机架式设计，支持通过网口远程控制。其核心配置8个测试收发端口（8T/8R），具备高指标射频通道与大带宽处理能力，可完全满足多模终端射频一致性测试需求。该仪表通过灵活的选件配置，还可升级扩展支持蜂窝通信、GPS等多制式终端及模组的射频测试，是现代化终端模组产线测试系统的核心单元。
核心参数
• 产品型号：5256GD
• 5256GD：≤335mm×45mm×395mm（不含接头/垫脚） ≤335mmx100x400mm（含ka波段选配） ～ ≤12kg（不含适配器）
功能特点
多模信号发送功能
WIFI信号分析
Bluetooth信号分析
星闪信号分析
5256GD 无线通信终端综合测试仪基本功能如下：
（1）WIFI、蓝牙、星闪、CW、蜂窝制式、GPS信号发送功能；
型号一览
• 本系列共 1 个型号：5256GD
主要指标
技术规范
• 尺寸（宽x高x深）：5256GD ≤335mm×45mm×395mm（不含接头/垫脚） ≤335mmx100x400mm（含ka波段选配）
• 收、发通用技术指标：5256GD ≤335mm×45mm×395mm（不含接头/垫脚） ≤335mmx100x400mm（含ka波段选配）
• 仪表端口：5256GD N型，8T/8R
• VSA/VSG单元数：5256GD 1套
• 收/发频率范围：5256GD 400MHz～7.5GHz 7GHz~40GHz（选配）
• 收/发频率准确度：5256GD ≤0.05ppm+0.1Hz
• 端口阻抗：5256GD 50Ω
• 端口驻波：5256GD ≤ 1.5
• 最大接收功率：5256GD +34dBm
• 最大分析带宽：5256GD 400MHz（典型值491.52MHz）
• 接收功率准确度(CW)：5256GD ±0.5dB（-40dBm~+34dBm）
• 输出功率范围（CW）：5256GD 400MHz～6GHz：-130dBm～+5dBm 6GHz～7.5GHz：-125dBm～-2dBm
资源下载
• 官方产品页：中电科思仪官网 · 5256GD无线通信终端综合测试仪
• 详细指标请见 5256GD无线通信终端综合测试仪 详细指标页
思仪 Ceyear · onetest 仪器资源库
思仪 · Ceyear
5256GD无线通信终端综合测试仪 · 详细指标
技术规范
产品简介
在万物互联的智能时代，通信技术的多元化发展为终端设备测试带来了前所未有的挑战与机遇。5256GD 无线通信终端综合测试仪专为满足现代无线通信设备测试需求而设计，集成了Wi-Fi、蓝牙、星闪及卫星通信等主流无线技术的测试能力，为通信设备制造商、研发机构和认证实验室提供了一站式、高效率的测试解决方案。
5256GD 无线通信终端综合测试仪是一款高度集成的终端综合测试仪，采用标准1U机架式设计，支持通过网口远程控制。其核心配置8个测试收发端口（8T/8R），具备高指标射频通道与大带宽处理能力，可完全满足多模终端射频一致性测试需求。该仪表通过灵活的选件配置，还可升级扩展支持蜂窝通信、GPS等多制式终端及模组的射频测试，是现代化终端模组产线测试系统的核心单元。
数据来源：中电科思仪（Ceyear）官网产品页。
技术指标
技术规范
• 尺寸（宽x高x深）：5256GD ≤335mm×45mm×395mm（不含接头/垫脚） ≤335mmx100x400mm（含ka波段选配）
• 收、发通用技术指标：5256GD ≤335mm×45mm×395mm（不含接头/垫脚） ≤335mmx100x400mm（含ka波段选配）
• 仪表端口：5256GD N型，8T/8R
• VSA/VSG单元数：5256GD 1套
• 收/发频率范围：5256GD 400MHz～7.5GHz 7GHz~40GHz（选配）
• 收/发频率准确度：5256GD ≤0.05ppm+0.1Hz
• 端口阻抗：5256GD 50Ω
• 端口驻波：5256GD ≤ 1.5
• 最大接收功率：5256GD +34dBm
• 最大分析带宽：5256GD 400MHz（典型值491.52MHz）
• 接收功率准确度(CW)：5256GD ±0.5dB（-40dBm~+34dBm）
• 输出功率范围（CW）：5256GD 400MHz～6GHz：-130dBm～+5dBm 6GHz～7.5GHz：-125dBm～-2dBm
• 输出功率准确度(CW)：5256GD ±0.6dB(≥-80dBm) ±1.0dB(-130dBm~-80dBm)
• 功率分辨率：5256GD ≤ 0.1dB
• WiFi测试：5256GD ≤ 0.1dB
• 触发源：5256GD BASE: 内部触发输出 WiFi: 中频功率触发
• 最大支持带宽：5256GD 320MHz
• 支持模式：5256GD IEEE 802.11a/b/g/n/ac/ax/be
• 寄生EVM：5256GD 802.11be: 320 MHz <–44dB
• 信号分析功能：5256GD 功率测试
• 误差矢量幅度 (EVM) VS所有载波：5256GD 功率测试
• 误差矢量幅度 (EVM) VS数据载波：5256GD 功率测试
• 误差矢量幅度 (EVM) VS导频载波：5256GD 功率测试
• 频率误差：5256GD 功率测试
• 载波泄露：5256GD 功率测试
• 发射频谱模板(TSMask)：5256GD 功率测试
• 接收机测试：5256GD 最大输入电平 PER
• 参考灵敏度PER：5256GD 最大输入电平 PER
• Bluetooth测试：5256GD 最大输入电平 PER
• 触发源：5256GD 内部触发输出 Bluetooth: 中频功率触发
• 信号频率范围：5256GD 2402 MHz~ 2480 MHz
• 信号分析功能：5256GD 频率准确度
• 频率偏移量：5256GD 频率准确度
• 初始频率漂移：5256GD 频率准确度
• 频率漂移：5256GD 频率准确度
• 最大漂移率：5256GD 频率准确度
• 功率测试：5256GD 频率准确度
• DEVM(EDR)：5256GD 频率准确度
• 20dB 带宽测试：5256GD 频率准确度
• ACP(邻信道功率)：5256GD 频率准确度
• 接收机测试：5256GD 最大输入电平PER
• 参考灵敏度PER：5256GD 最大输入电平PER
• NearLink测试：5256GD 最大输入电平PER
• 触发源：5256GD 内部触发输出 NearLink: 中频功率触发
• 信号频率范围：5256GD 2400 MHz~2483.5MHz 5150 MHz~5350MHz 5725 MHz~5850MHz
• 接收寄生EVM：5256GD RMS EVM≤3%（Pi/2-BPSK） RMS EVM≤2%（Pi/4-QPSK） RMS EVM≤1%（Pi/8-8PSK）
• 信号分析功能：5256GD 功率测试
• GFSK频率误差：5256GD 功率测试
• PSK误差矢量幅度：5256GD 功率测试
• 频率容限：5256GD 功率测试
• 符号时钟误差：5256GD 功率测试
• ACP(邻信道功率)：5256GD 功率测试
• 接收机测试：5256GD 最大输入电平 PER
• 参考灵敏度PER：5256GD 最大输入电平 PER
• 5G NR测试：5256GD 最大输入电平 PER
• 触发源：5256GD 内部触发输出 5G : 中频功率触发
• 最大NR分析带宽：5256GD 400MHz
• 载波聚合：5256GD 支持软件升级2CA
• 支持频段：5256GD FR1频段全覆盖
• 调制方式：5256GD QPSK、16QAM、64QAM、256QAM
• 子载波间隔：5256GD 30kHz、60kHz
• 接收寄生EVM：5256GD ≤ 1.0% （-20dBm ~ +30 dBm @BW:100MHz）
• 功率准确度：5256GD ≤ 0.7dB
• 信号分析功能：5256GD 误差矢量幅度 (EVM)
• 幅度误差(ME)：5256GD 误差矢量幅度 (EVM)
• 相位误差(PE)：5256GD 误差矢量幅度 (EVM)
• 频率误差：5256GD 误差矢量幅度 (EVM)
• 载波泄露：5256GD 误差矢量幅度 (EVM)
• 功率测试：5256GD 误差矢量幅度 (EVM)
• 峰值功率：5256GD 误差矢量幅度 (EVM)
• 邻道泄露比(ACLR)：5256GD 误差矢量幅度 (EVM)
• 频谱发射模板(SEM)：5256GD 误差矢量幅度 (EVM)
• 接收机测试：5256GD 最大输入电平 BER
• 参考灵敏度BER：5256GD 最大输入电平 BER
• LTE（含TDD、FDD及LTE-V2X）测试：5256GD 最大输入电平 BER
• 最大单载波带宽：5256GD 20MHz
• 触发源：5256GD 内部触发输出 LTE: 中频功率触发
• 调制方式：5256GD QPSK、16QAM、64QAM、256QAM
• 子载波间隔：5256GD 15kHz
• 接收寄生 EVM(@BW:20MHz)：5256GD ≤ 1.0% （-24dBm ~ +30 dBm）
• 信号分析功能：5256GD 误差矢量幅度 (EVM)
• 幅度误差(ME)：5256GD 误差矢量幅度 (EVM)
• 相位误差(PE)：5256GD 误差矢量幅度 (EVM)
• 频率误差：5256GD 误差矢量幅度 (EVM)
• 载波泄露：5256GD 误差矢量幅度 (EVM)
• 功率测试：5256GD 误差矢量幅度 (EVM)
• 峰值功率：5256GD 误差矢量幅度 (EVM)
• 邻道泄露比(ACLR)：5256GD 误差矢量幅度 (EVM)
• 频谱发射模板(SEM)：5256GD 误差矢量幅度 (EVM)
• 接收机测试：5256GD 最大输入电平 BER
• 参考灵敏度BER：5256GD 最大输入电平 BER
• WCDMA测试：5256GD 最大输入电平 BER
• 触发源：5256GD 内部触发输出
• GPRF: 信号发送（MARK标记）：5256GD 内部触发输出
• WCDMA: 中频功率触发：5256GD 内部触发输出
• 接收寄生EVM：5256GD ≤ 2.0% RMS
• 功率准确度：5256GD ≤ 0.7dB
• 信号分析功能：5256GD 误差矢量幅度 (EVM)
• 幅度误差(ME)：5256GD 误差矢量幅度 (EVM)
• 相位误差(PE)：5256GD 误差矢量幅度 (EVM)
• 频率误差：5256GD 误差矢量幅度 (EVM)
• 载波泄露：5256GD 误差矢量幅度 (EVM)
• 功率测试：5256GD 误差矢量幅度 (EVM)
• 内环功控：5256GD 误差矢量幅度 (EVM)
• CDP, CDE：5256GD 误差矢量幅度 (EVM)
• 邻道泄露比(ACLR)：5256GD 误差矢量幅度 (EVM)
• 频谱发射模板(SEM)：5256GD 误差矢量幅度 (EVM)
• 接收机测试：5256GD 最大输入电平 BER
• 参考灵敏度BER：5256GD 最大输入电平 BER
• CDMA2000测试：5256GD 最大输入电平 BER
• 触发源：5256GD BASE:内部触发输出
• GPRF: 信号发送（MARK标记）：5256GD BASE:内部触发输出
• 1xEV-DO: free run：5256GD BASE:内部触发输出
• 超帧 (80 ms)：5256GD BASE:内部触发输出
• 接收寄生EVM：5256GD ≤ 2.0% , RMS
• 功率准确度：5256GD ≤ 0.7dB
• 信号分析功能：5256GD 误差矢量幅度 (EVM)
• 幅度误差(ME)：5256GD 误差矢量幅度 (EVM)
• 相位误差(PE)：5256GD 误差矢量幅度 (EVM)
• 频率误差：5256GD 误差矢量幅度 (EVM)
• rho：5256GD 误差矢量幅度 (EVM)
• 功率测试：5256GD 误差矢量幅度 (EVM)
• 窄带功率 (1.23 MHz)：5256GD 误差矢量幅度 (EVM)
• 邻信道功率比（ACPR）：5256GD 误差矢量幅度 (EVM)
• 接收机测试：5256GD 最大输入电平 BER
• 参考灵敏度BER：5256GD 最大输入电平 BER
• GSM/EDGE测试：5256GD 最大输入电平 BER
• 触发源：5256GD 内部触发输出
• GSM: free run：5256GD 内部触发输出
• GSM: 中频功率触发：5256GD 内部触发输出
• 调制方式：5256GD GMSK, 8PSK
• 接收寄生EVM(8PSK)：5256GD < 0.8 %, RMS
• 功率准确度：5256GD ≤ 0.7dB
• 信号分析功能：5256GD 误差矢量幅度 (EVM)
• 幅度误差(ME)：5256GD 误差矢量幅度 (EVM)
• 相位误差(PE)：5256GD 误差矢量幅度 (EVM)
• 频率误差：5256GD 误差矢量幅度 (EVM)
• 功率测试：5256GD 误差矢量幅度 (EVM)
• 载波泄露：5256GD 误差矢量幅度 (EVM)
• 调制谱：5256GD 误差矢量幅度 (EVM)
• 开关谱：5256GD 误差矢量幅度 (EVM)
• 接收机测试：5256GD 最大输入电平 BER
• 参考灵敏度BER：5256GD 最大输入电平 BER
• 其他：5256GD 最大输入电平 BER
• 操作方式：5256GD UI界面、装备系统自动化
• 远控接口：5256GD 网口(标准)
• 外部电源：5256GD 交流220V±10%、50Hz±10%
• 重量：5256GD ≤12kg（不含适配器）
