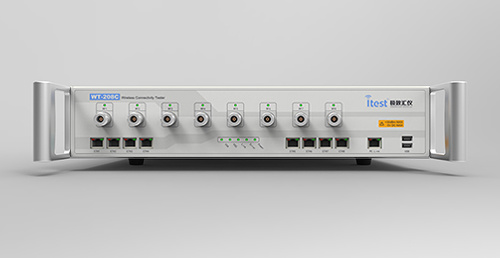

支持全频段测试的效率王者■ 支持400M-6000MHz频段的工作频段，覆盖了Sub 1G频段下的多个IoT无线业务标准■ 高速、高隔离度的开关矩阵支持8路并行测试，将测试效率发挥到极致■ 可支持True-MIMO测试，可满足研发环境下的测试要求■ 可靠性高，可防护5V以下直流电压。接触放电条件下，防静电能力达7KV
同厂商产品

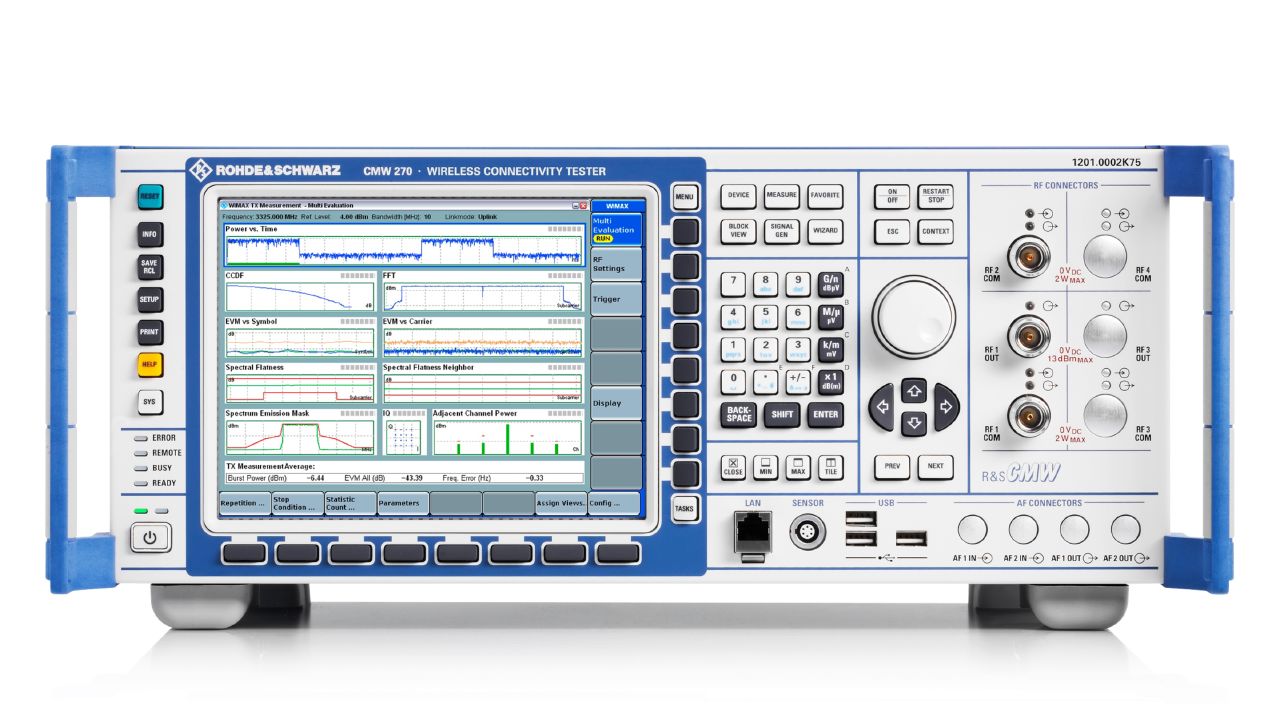

支持WLAN、Bluetooth®、GNSS和多种广播电视技术的非蜂窝专业解决方案。R&S®CMW270是一种经济有效的替代方案，适用于非传统蜂窝网络的设备开发和生产，专用于满足物联网(IoT)测试要求。
无线设备生产测试：在可扩展性、测量精度和速度方面不断突破。新一代测试设备，适用于支持WiMAX标准的无线设备
适用于校准和验证移动电话的创新产品。适用于无线设备最终生产线的全新解决方案。
- «
- 1
- »
CMA180 0.1MHz至3000MHz无线电测试装置|罗德与施瓦茨 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
罗德与施瓦茨 · Rohde & Schwarz

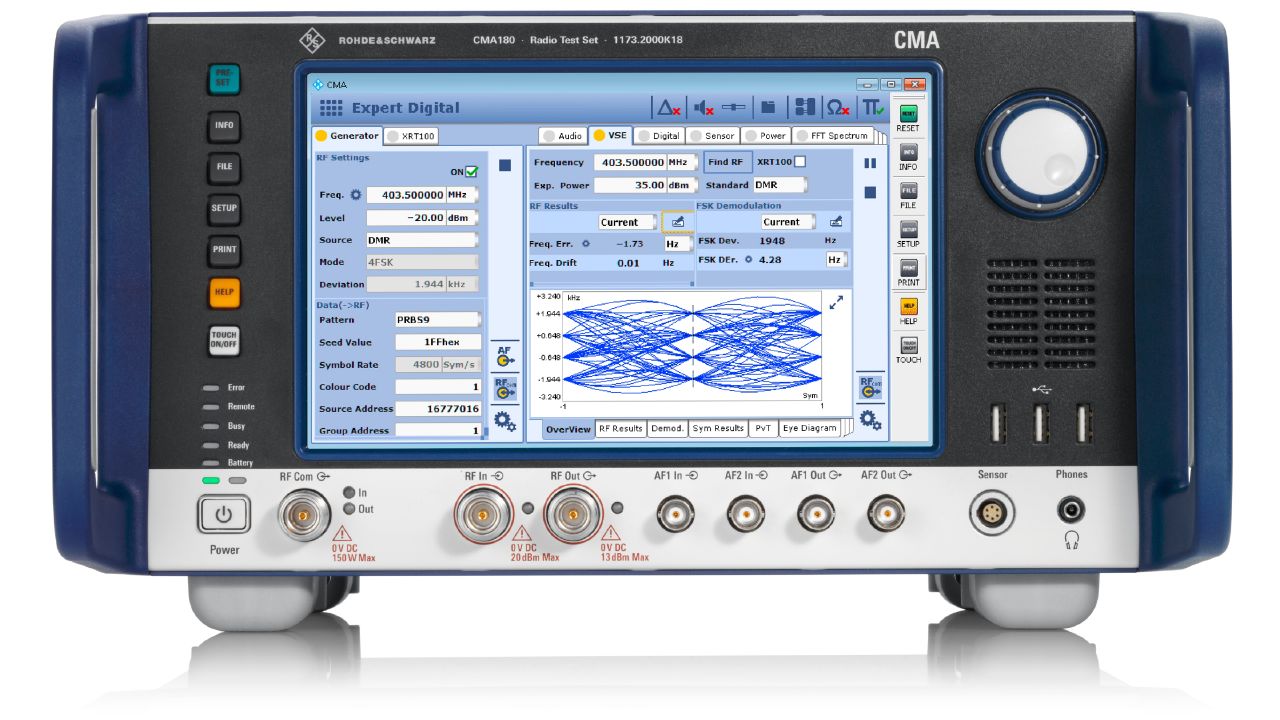

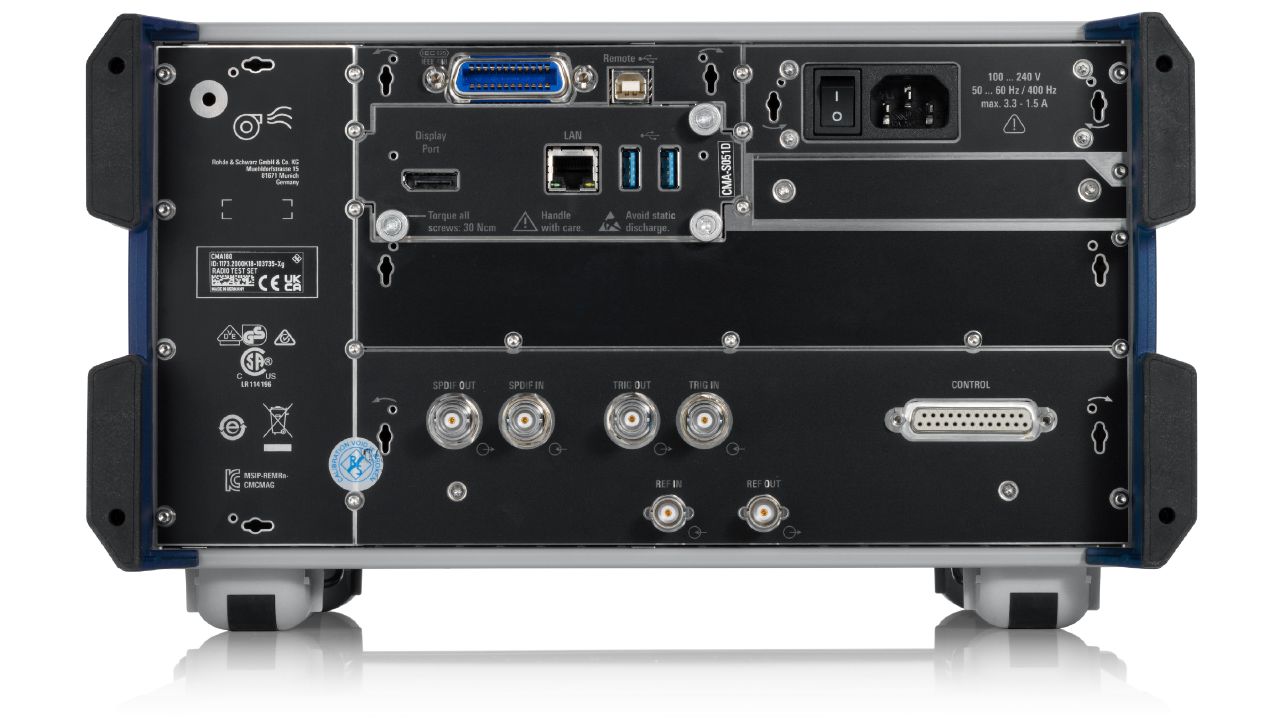

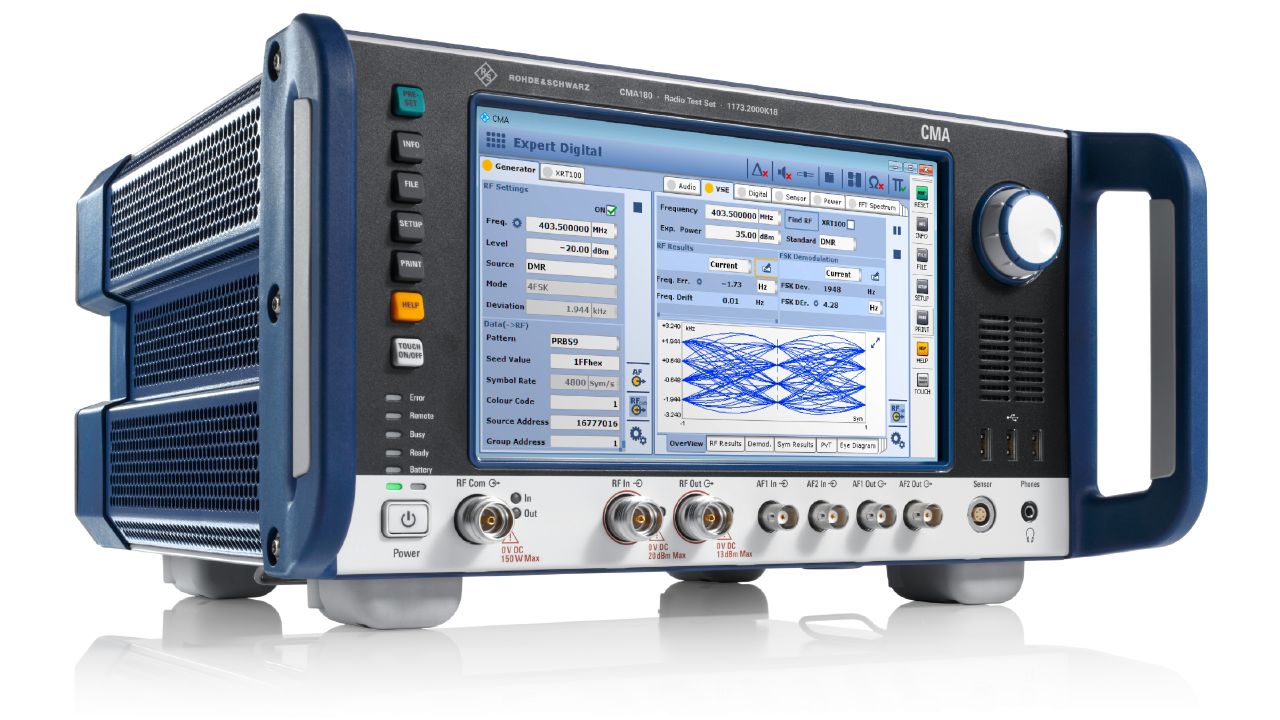

CMA180 无线电测试装置
R&S®CMA180 是罗德与施瓦茨的无线电测试装置。官方目录位于「无线设备测试仪和系统 / 无线测试仪–射频分析仪/发生器」。官方标称频率范围：0.1 MHz至3000MHz。官方技术指标共 232 组、861 项，详见「详细指标」。
产品简介
模拟和数字无线电测试标杆
官方公布的主要指标：频率范围 0.1 MHz至3000MHz；频率分辨率 1Hz；带宽 off, 20 Hz至20kHz；采样率 minimum ｜ 400Hz；分辨率 0.1 %。
官方公布的产品型号：CMA180、CMA-B110D、Resolution1、Hz、Modulation、C4FM。
核心参数
• 频率范围：0.1 MHz至3000MHz
• 频率分辨率：1Hz
• 带宽：off, 20 Hz至20kHz
• 采样率：minimum ｜ 400Hz
• 分辨率：0.1 %
• 输出电平：0.5 V, peak-to-peak
• 动态范围：RBW → 1kHz,
• 相位噪声：see General technical specifications
产品型号
• 官方型号：CMA180、CMA-B110D、Resolution1、Hz、Modulation、C4FM
资源下载
详细指标请见 CMA180 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®CMA180 的官方技术指标，共 232 个指标组、861 项。
参数名以行业通用中文术语为主（其中 725 项保留官方规格书原文），数值与单位保留官方规格书原样。
RF generator
• 频率范围：0.1 MHz至3000MHz
• 频率分辨率：1Hz
Output level range
• RF COM with high-power attenuator：0.1 MHz至30MHz
• continuous wave (CW)：141 dBm to -17 dBm
• peak envelope power (PEP)：up to -17 dBm
• overranging (PEP)：up to -13 dBm 30 MHz至2000MHz
• continuous wave (CW)：141 dBm to -15 dBm
• peak envelope power (PEP)：up to -15 dBm
• overranging (PEP)：up to -9 dBm 2000 MHz至3000MHz
• continuous wave (CW)：120 dBm to -20 dBm
• peak envelope power (PEP)：up to -20 dBm
• overranging (PEP)：up to -13 dBm
• RF COM without high-power attenuator：0.1 MHz至30MHz
• continuous wave (CW)：128 dBm至0 dBm
• peak envelope power (PEP)：up至0 dBm
• overranging (PEP)：up至4 dBm 30 MHz至2000MHz
• continuous wave (CW)：128 dBm至2 dBm
• peak envelope power (PEP)：up至2 dBm
• overranging (PEP)：up至8 dBm 2000 MHz至3000MHz
• continuous wave (CW)：120 dBm to -3 dBm
• peak envelope power (PEP)：up to -3 dBm
• overranging (PEP)：up至4 dBm
• RF OUT：0.1 MHz至30MHz
• continuous wave (CW)：120 dBm至8 dBm
• peak envelope power (PEP)：up至8 dBm
• overranging (PEP)：up至12 dBm 30 MHz至2000MHz
• continuous wave (CW)：120 dBm至10 dBm
• peak envelope power (PEP)：up至10 dBm
• overranging (PEP)：up至16 dBm 2000 MHz至3000MHz
• continuous wave (CW)：112 dBm至5 dBm
• peak envelope power (PEP)：up至5 dBm
• overranging (PEP)：up至12 dBm
• +35 °C, no overranging
• RF COM：output level > -120 dBm 0.1 MHz至1MHz < 1.2 dB 1 MHz至2000MHz < 0.7 dB 2000 MHz至2700MHz < 1.2 dB 2700 MHz至3000MHz < 1.5 dB
• RF OUT：output level > -112 dBm 0.1 MHz至1MHz < 1.2 dB 1 MHz至2000MHz < 0.7 dB 2000 MHz至2700MHz < 1.2 dB 2700 MHz至3000MHz < 1.5 dB
• no overranging
• RF COM：output level > -120 dBm 0.1 MHz至1MHz < 2.0 dB 1 MHz至2000MHz < 1.0 dB 2000 MHz至2700MHz < 2.0 dB 2700 MHz至3000MHz < 2.0 dB
• RF OUT：output level > -112 dBm 0.1 MHz至1MHz < 2.0 dB 1 MHz至2000MHz < 1.0 dB 2000 MHz至2700MHz < 2.0 dB 2700 MHz至3000MHz < 2.0 dB
• RF COM：no overranging ｜ < 0.2 dB, < 0.1 dB (typ.)
• Output level resolution：0.01 dB
specification s not warranted
• RF OUT：0.1 MHz至3000MHz ｜ 133 dBm至16 dBm
RF power overload protection
• menu)：max. allowed input power for 1 min (typ.), ｜ 150 W
at Tamb ≤ +25 °C, recovery time necessary
• shutdown (open)：when thermal overload is detected
• RF COM without high-power attenuator：maximum allowed input power ｜ 1 W (typ.)
menu)
• RF IN：maximum allowed input power ｜ 100 mW (+20 dBm)
• shutdown (short)：when voltage overload is detected
• RF OUT：maximum allowed reverse input power ｜ 20 mW (+13 dBm)
• shutdown (short)：when voltage overload is detected
VSWR
• RF COM with high-power attenuator：0.1 MHz至2000MHz 2000 MHz至2700MHz 2700 MHz至3000MHz ｜ < 1.2 < 1.7 < 2.0
• RF COM without high-power attenuator：0.1 MHz至2000MHz 2000 MHz至2700MHz 2700 MHz至3000MHz ｜ < 1.4 < 1.4 < 2.0
• RF OUT：0.1 MHz至2000MHz 2000 MHz至2700MHz 2700 MHz至3000MHz ｜ < 1.53 < 1.53 < 1.53
Attenuation of second harmonics
• RF OUT：0.1 MHz至3000MHz, P < -2 dBm ｜ > 30 dB
Attenuation of third harmonics
• RF OUT：0.1 MHz至3000MHz, P < -2 dBm ｜ > 40 dB
• Attenuation of nonharmonics：for full-scale CW signal
• RF COM, RF OUT,：0.1 MHz至30MHz ｜ > 60 dB
except fnonharmonic = 2 • fcarrier -
• 2659.9375MHz,
except fnonharmonic = 2659.9375 MHz
• 2000 MHz to 3000 MHz,：> 45 dB
except 175 MHz, 225 MHz, 275 MHz,
• 325MHz, 375MHz
• 175 MHz, 225 MHz, 275 MHz, 325 MHz,：< -120 dBm 375MHz
• harmonics of 800 MHz：< -130 dBm 920.3125MHz and 1840.625MHz < -130 dBm 2760.9375MHz < -115 dBm
• 相位噪声：single sideband, 0.1 MHz至30MHz 10kHz offset from carrier < -130 dBc (1Hz) 100kHz offset from carrier < -130 dBc (1Hz) 3MHz offset from carrier < -133 dBc (1Hz)
single sideband, 30 MHz to 890 MHz
• 10 kHz offset from carrier：< -113 dBc (1Hz) 100kHz offset from carrier < -115 dBc (1Hz) 3MHz offset from carrier < -130 dBc (1Hz)
single sideband, 890 MHz to 3000 MHz
• 10 kHz offset from carrier：< -110 dBc (1Hz) 100kHz offset from carrier < -110 dBc (1Hz) 3MHz offset from carrier < -122 dBc (1Hz)
• 残余调频：CCITT, RMS 0.1 MHz至30MHz < 2Hz 30 MHz至2000MHz < 3Hz 2000 MHz至3000MHz < 5Hz
• Residual PM：CCITT, RMS 0.1 MHz至30MHz < 0.5 mrad 30 MHz至2000MHz < 5 mrad 2000 MHz至3000MHz < 5 mrad
• Residual AM：CCITT, RMS 0.1 MHz至30MHz < 0.05 % 30 MHz至2000MHz < 0.1 % 2000 MHz至3000MHz < 0.1 %
调制
• Modulation：CW (off), AM, FM, FM stereo, PM,
Amplitude modulation
• Source：internal modulation source,
external SPDIF IN
• AM depth：range ｜ 0 % to 100 %
• 分辨率：0.1 %
• uncertainty, internal source：< 1 %
• uncertainty, external source：< 3 %
• Modulation frequency：range ｜ 0 Hz至21kHz
• 分辨率：0.1Hz
• Modulation distortion：CCITT-weighted ｜ < 1 %
Frequency modulation
• Source：internal modulation source,
external SPDIF IN
• Deviation：range ｜ 0 Hz至100kHz
• 分辨率：1Hz
• uncertainty, internal source：< 1 %
• uncertainty, external source：< 3 %
• Modulation distortion：CCITT-weighted ｜ < 1 %
Phase modulation
• Source：internal modulation source,
external SPDIF IN
• Deviation：range ｜ 0 rad至10 rad
• 分辨率：0.1 mrad
• uncertainty, internal source：< 1 %
• uncertainty, external source：< 3 %
• Modulation distortion：CCITT-weighted ｜ < 1 %
SSB modulation
• Source：upper sideband (USB), internal modulation source,
• lower sideband (LSB)：external AF1 IN, AF2 IN,
external SPDIF IN
• Modulation frequency：30 Hz至21kHz
• Carrier suppression：> 70 dB
• Sideband suppression：> 70 dB
FM stereo modulation
• Source：internal modulation source,
external SPDIF IN
• Maximum audio deviation：0 Hz至90.5kHz
• Pilot deviation：0 Hz至10kHz
• RDS deviation：0 Hz至10kHz
Internal modulation source
• Modulation generators：2 generators,
DCS tone
• 频率范围：basic tone ｜ 1 Hz至21kHz
• square wave, bandwidth limited to 21 kHz：1 Hz至4kHz
• subtone：1 Hz至2kHz
• resolution, single tone/dual tone：0.1Hz
• resolution, others：1Hz
• CTCSS tone：tone 1 (67Hz) to tone 50 (254.1Hz)
• Multitone：1至20 selectable tones with individual
frequencies and levels
• 频率范围：1 Hz至21kHz
• Noise：FFT noise, signal composite with flat
frequency response from 0 Hz to 21 kHz
• DCS：data rate ｜ 134.4 bit/s
• rate offset：±30 bit/s
• FSK deviation：0 Hz至10kHz
• modes：off_code, inverted FSK
• length：100 ms至300 ms
Modulation source: DTMF, Selcall, free dialing, SELCAL
• DTMF：DTMF frequencies 1336Hz, 1447Hz, 1633Hz ｜ 697Hz, 770Hz, 852Hz, 941Hz, 1209Hz,
• sequence：1 digit至7 digits
• repetition：1至100
• pause：0 ms至10000 ms
• digit time：0 ms至3000 ms
• digit pause：0 ms至3000 ms
• Selcall：standard CCIR, EAA, EIA, ZVEI I/II/III, DZVEI,
PZVEI
• Selcall frequencies：1981Hz, 1124Hz, 1197Hz, 1275Hz, 1358Hz, 1446Hz, 1540Hz, 1640Hz, 1747Hz, 1860Hz, 2400Hz, 930Hz, 2247Hz, 991Hz, 2110Hz, 1055Hz
• sequence：1 digit至5 digits
• repetition：1至100
• pause：0 ms至10000 ms
• digit time：0 ms至3000 ms
• digit pause：0 ms至3000 ms
• Free dialing：single tones, dual tones
• frequency range 1st tone：60 Hz至4000Hz
• frequency range 2nd tone：1200 Hz至4000Hz
• 分辨率：0.1Hz
• sequence：1 digit至7 digits
• repetition：1至100
• pause：0 ms至10000 ms
• digit time：0 ms至3000 ms
• digit pause：0 ms至3000 ms
• SELCAL/SELCAL：dual tones
• 频率范围：297.5 Hz至1553.1Hz
SELCAL32: A to 9
• 分辨率：0.1Hz
• repetition：1至100
• pause：0 ms至10000 ms
• digit time：0 ms至3000 ms
• digit pause：0 ms至3000 ms
• Modulation source: arbitrary waveform generator (ARB) (R&S®CMA-B110B/D option)
• Memory size：CMA-B110B ｜ 1.024 Gbyte
• CMA-B110D：4.096 Gbyte
• Word length：I ｜ 16 bit
• Q：16 bit
• marker：4 bit至16 bit
• R&S®CMA-B110D, with 8-bit marker：up至858.9 Msample
• 采样率：minimum ｜ 400Hz
• maximum：100MHz
Trigger
• Trigger sources：external TRIG IN
• Delay：0 s至100 s
• Repetition：single, continuous
Interferer
• Interferer：0.1 MHz至3000MHz
• Delta frequency range：±10MHz
• Delta level range：±80 dB
• Modulation：CW (off), AM, FM, PM
VOR mode
• Frequency bands：108 MHz至117.95MHz
• Bearing：switchable TO/FROM ｜ 0° to 360°
REF
• modulation depth 1：0 % to 100 %
• 9960 Hz carrier (REF)：modulation frequency ｜ 7.5 kHz至12.5kHz
• FM deviation：300 Hz至600Hz
• modulation depth 1：0 % to 100 %
• modulation depth 1：0 % to 100 %
• Uncertainty：modulation depth, at 30 % ｜ 0.1 %
• modulation frequency：0.05Hz
• FM deviation：0.05Hz
• bearing：0.02°
以上为前 167 项指标；完整指标（共 861 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：CMA180、CMA-B110D、Resolution1、Hz、Modulation、C4FM
指标整理自官方文件：CMA_specs_en_3606-9404-22_v1300.pdf
