罗德与施瓦茨 · Rohde & Schwarz

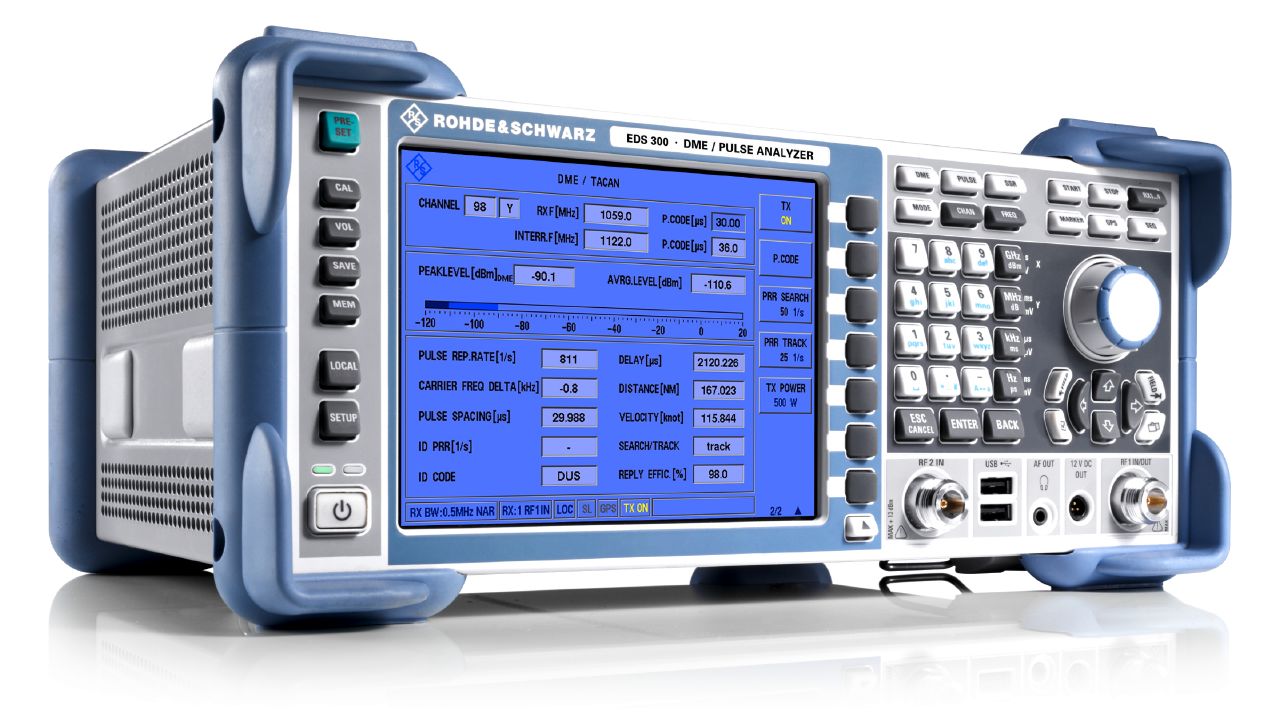

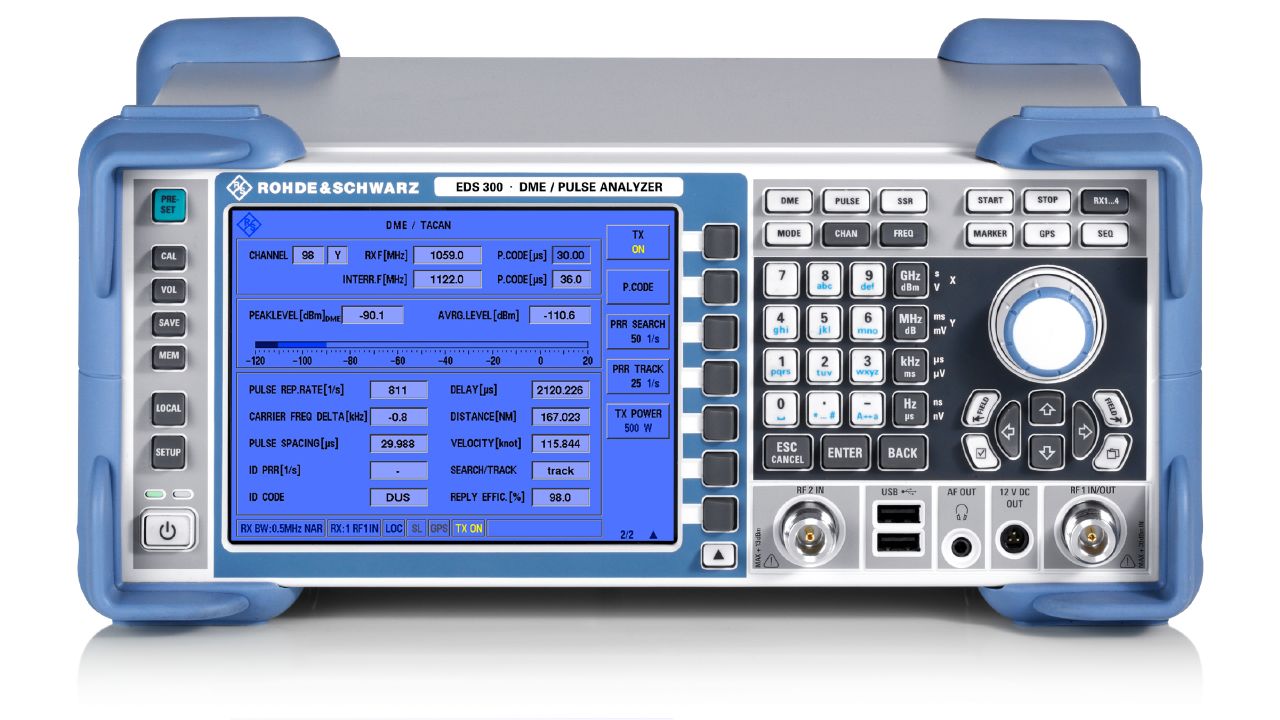

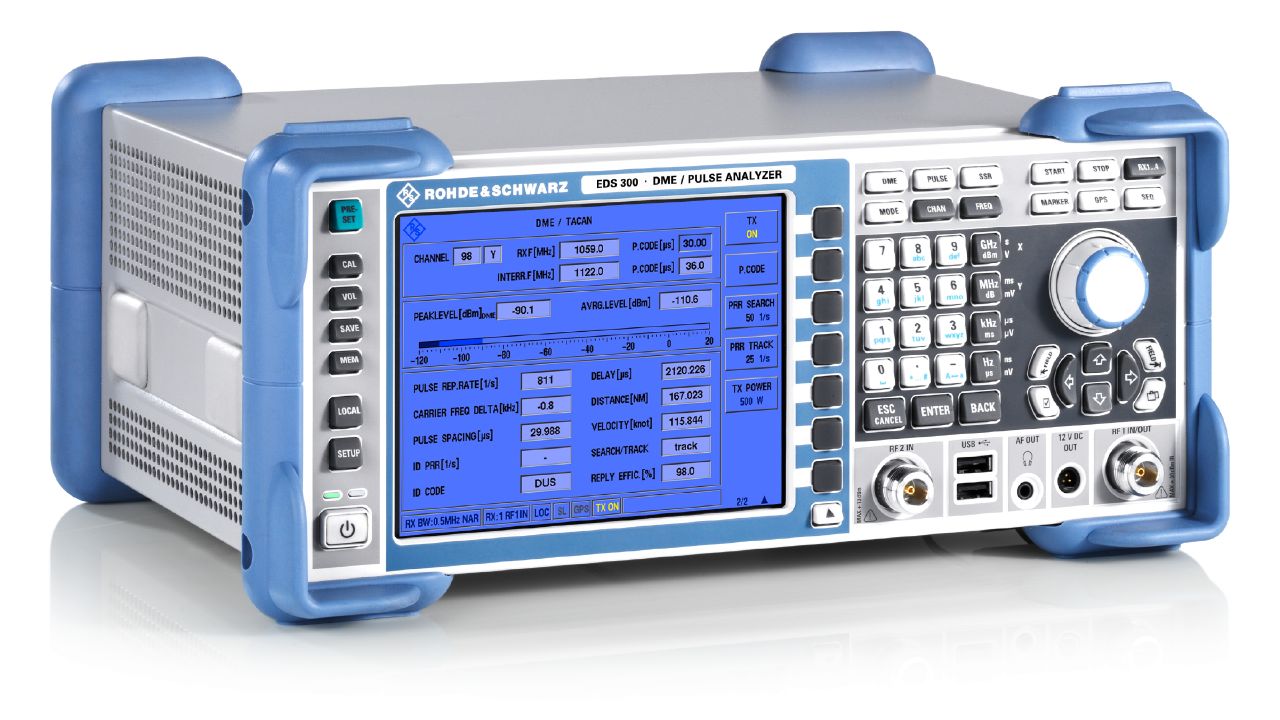

EDS300 卫星/广电测试仪
R&S®EDS300 是罗德与施瓦茨的卫星/广电测试仪。官方目录位于「分析仪 / 导航分析仪」。官方标称频率范围：960 MHz至1215MHz。官方技术指标共 52 组、172 项，详见「详细指标」。
产品简介
针对 DME/TACAN 飞行检查测量的精确距离和脉冲分析
官方公布的主要指标：频率范围 960 MHz至1215MHz；频率分辨率 0.1MHz；分辨率 0.001 µs；年老化率 ≤ 1 ppm；温度漂移 +5 °C to +40 °C ｜ ≤ 1 ppm。
官方公布的产品型号：EDS300、EDS-B4、EDS-B2、EDS-K1、EDS-K2、EDS-K5、EDS-B1、EDS-K3。
核心参数
• 频率范围：960 MHz至1215MHz
• 频率分辨率：0.1MHz
• 分辨率：0.001 µs
• 年老化率：≤ 1 ppm
• 温度漂移：+5 °C to +40 °C ｜ ≤ 1 ppm
• Achievable internal calibration accuracy：≤ 1 ppm
• DC voltage：+25 V DC
• RF power：+13 dBm
产品型号
• 官方型号：EDS300、EDS-B4、EDS-B2、EDS-K1、EDS-K2、EDS-K5、EDS-B1、EDS-K3
资源下载
详细指标请见 EDS300 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®EDS300 的官方技术指标，共 52 个指标组、172 项。
参数名以行业通用中文术语为主（其中 141 项保留官方规格书原文），数值与单位保留官方规格书原样。
频率
• 频率范围：960 MHz至1215MHz
• 频率分辨率：0.1MHz
+ temperature drift + calibration accuracy)
• 年老化率：≤ 1 ppm
• 温度漂移：+5 °C to +40 °C ｜ ≤ 1 ppm
• Achievable internal calibration accuracy：≤ 1 ppm
Maximum input level
• DC voltage：+25 V DC
• RF power：+13 dBm
Absolute level
• Display range：120 dBm to +20 dBm
• normal mode (preamplifier off)：100 dBm to +5 dBm (nom.)
• autorange mode：110 dBm to +13 dBm (nom.)
• normal mode：90 dBm to +5 dBm (nom.)
• low distortion mode：75 dBm to +13 dBm (nom.)
• autorange mode：100 dBm to +13 dBm (nom.)
• Level resolution：0.1 dB
• Average level deviation：20 dBm, normal mode, DME mode, +20 °C to +30 °C ｜ 0.5 dB
DME mode,
• +20 °C to +30 °C
• Spurious response：without input signal, low noise mode ｜ < -95 dBm
Total measurement uncertainty
• Peak level deviation：signal: 0 dBm to -70 dBm, ｜ < 1 dB
Intermodulation
• 1 dB compression point：normal mode ｜ +10 dBm (nom.)
• Third-order intercept point (TOI)：normal mode ｜ +20 dBm (typ.)
DME signal analysis
• Standard：ICAO Annex 10, ICAO Doc 8071
DME measurement
• Peak level deviation：20 dBm, +20 °C to +30 °C ｜ 0.6 dB
• Peak level linearity error：0 dB to -70 dB, +20 °C to +30 °C ｜ 0.5 dB
Annex 10, level range 0 dBm to -70 dBm,
• 分辨率：0.001 µs
• Deviation：< 0.05 µs
• Pulse repetition rate：< 8000/s (nom.)
TACAN analysis (R&S®EDS-K1 option, export license required)
• Standard：STANAG 5034, MIL-STD-291C
• Input level range：92 dBm to +10 dBm
• Modulation depth：5 % to 50 %
• 分辨率：0.01 %
• Deviation：15/135Hz ± 5 % 3 ｜ < 0.5 %
AF
• 分辨率：0.01Hz
• Deviation：15/135Hz ± 5 % 3 ｜ < 0.1Hz
Bearing
• 分辨率：0.01°
• Deviation：80 dBm to +10 dBm, ｜ < 0.2°
STANAG 5034, modulation depth of
• 15Hz and 135Hz signals = 20 %,
measurement time ≥ 1 s
• Additional bearing error：80 dBm to +10 dBm , ｜ < 0.1°
• standard TACAN signal：in line with
STANAG 5034, modulation depth of
• 15Hz and 135Hz signals = 7 % to 30 %,
measurement time ≥ 1 s
• Deviation：90 dBm to -80 dBm, ｜ < 0.5°
• standard TACAN signal：in line with
STANAG 5034, modulation depth of
• 15 Hz and 135 Hz signals = 20：%,
measurement time ≥ 1 s
• Bearing acquisition time：< 3 s
Phase angle 15 Hz/135 Hz
• 分辨率：0.01°
STANAG 5034, modulation depth of
• 15Hz and 135Hz signals = 20 %,
Resolution bandwidth
• Resolution bandwidth：selectable ｜ 0.5MHz, 10MHz (nom.)
• Display range：displayed noise floor up to +20 dBm
• Time/division：0.5/1/2/5/10/20/50 µs, selectable
• 参考电平：70 dBm to +20 dBm
• Trace functions：clear/write, average, max. hold
Trigger
• Trigger source：level/external/DME pulse/interrogator
• Trigger delay：500 µs to +8000 µs
• Pulse shape analysis：rise time, duration, decay time
• 分辨率：0.01 µs
• Deviation：< 0.1 µs (nom.)
• 分辨率：0.001 µs
• Deviation：< 0.05 µs
• Additional measurement values：peak variation
DME distance measurement 4
• Standard：ICAO Annex 10, ICAO Doc 8071
• Input level range：97 dBm to +10 dBm (nom.)
Distance measurement
• Distance range：0 NM至400 NM (nom.)
• 分辨率：0.01 µs, 0.001 km, 0.001 NM
• Deviation：80 dBm to +10 dBm, ｜ ≤ 100 ns,
• measurement time ≥ 100 ms：≤ 15 m (nom.), 95 % confidence level ≤ 0.01 NM (nom.) -90 dBm to -80 dBm, ≤ 500 ns,
• reply efficiency > 70 %,：≤ 75 m (nom.),
• measurement time ≥ 500 ms：≤ 0.05 NM (nom.)
• 97 dBm to -90 dBm,：500 ns (nom.),
• measurement time ≥ 500 ms：75 m (nom.), 95 % confidence level 0.05 NM (nom.)
• Pulse rate：search mode ｜ 5/s至150/s
• track mode：5/s至30/s
• test mode (with R&S®EDS-B2 option only)：max. 3000/s
(output power range +15 to +43 dBm)
• Lock-on time：reply efficiency > 70 %, ｜ < 3 s
pulse rate search mode = 150/s
• Modes：search, track, memory
• Additional measurement values：reply efficiency, velocity
• Minimum requirement: 20 W low power interrogator (R&S®EDS-B2), optional: 500 W high power interrogator (R&S®EDS-B4).
Multi-DME measurement (R&S®EDS-K5 option) 5
• Standard：ICAO Annex 10, ICAO Doc 8071
• Input level range：95 dBm to +10 dBm (nom.)
• Additional level measurement uncertainty：< 1 dB
• Distance range：0 NM至310 NM (nom.)
• 分辨率：0.001 km, 0.001 NM
• Deviation：80 dBm to +10 dBm, ｜ ≤ 0.03 NM,
• measurement time 5 ms/channel：≤ 45 m (nom.)
• 90 dBm to -80 dBm,：≤ 0.05 NM,
• reply efficiency > 70 %,：≤ 75 m (nom.)
measurement time 100 ms/channel
• 95 dBm to -90 dBm,：0.05 NM (nom.),
• measurement time 100 ms/channel：75 m (nom.)
• Pulse rate：search/track mode ｜ 20/s (nom.)/channel
• Lock-on time：reply efficiency > 70 % ｜ < 5 s
• Modes：search, track, memory
• channel：reply efficiency
Low power interrogator (R&S®EDS-B2 option)
• Standard：ICAO Annex 10, ICAO Doc 8071
• Maximum output power：DME peak power, into 50 Ω load ｜ 20 W (+43 dBm) ± 1.5 dB
• 设置范围：30 dBm to +43 dBm,
in 0.5 dB steps
• Peak variation：coded pulse pair on 50 Ω load ｜ < 0.5 dB
• Pulse rate：up to +15 dBm +15 dBm to +43 dBm ｜ 3000/s (max.) 1500/s (max.)
• Pulse spacing：X mode ｜ 12 µs (default)
• Y mode：36 µs (default)
• 设置范围：X/Y mode ｜ 11 µs至42 µs, in 0.1 µs steps
• Deviation：0.05 µs
• Pulse duration：50 % points ｜ 3.5 µs ± 0.2 µs
• Pulse rise time：10 % to 90 % ｜ 2.5 µs ± 0.25 µs
• Pulse decay time：90 % to 10 % ｜ 2.5 µs ± 0.3 µs
• Pulse spectrum：in line with ICAO Annex 10
• Modes：X, Y
High power interrogator (R&S®EDS-B4 option)
• Standard：ICAO Annex 10, ICAO Doc 8071
• Maximum output power：DME peak power, into 50 Ω load ｜ 500 W (+57 dBm) ± 1.5 dB
• Power steps：100 W, 250 W, 500 W
• Peak variation：coded pulse pair on 50 Ω load ｜ < 0.5 dB
• Pulse rate：max. 150/s
• Pulse spacing：X mode ｜ 12 µs
• Y mode：36 µs
• 设置范围：X/Y mode ｜ 11 µs至42 µs, in 0.1 µs steps
• Deviation：0.1 µs
• Pulse duration：50 % points ｜ 3.5 µs ± 0.3 µs
• Pulse rise time：10 % to 90 % ｜ 2.5 µs ± 0.25 µs
• Pulse decay time：90 % to 10 % ｜ 2.5 µs ± 0.5 µs
• Pulse spectrum：in line with ICAO Annex 10
• Modes：X, Y
Inputs and outputs (front)
• RF 1 IN/OUT：RF input/output N connector, 50 Ω
• RF 2 IN：RF input N connector, 50 Ω
• AF OUT：output for headphone ｜ 3.5 mm female connector
• Antenna supply：12 V ± 0.5 V (nom.)
Inputs and outputs (rear)
• Analog OUT：analog output BNC connector, 50 Ω (nom.)
• Analog IN：analog input BNC connector, 50 Ω (nom.)
• Trigger OUT：trigger output BNC connector, 40 Ω (nom.)
• Trigger IN：trigger input BNC connector, 100 kΩ (nom.)
• 0.5 kΩ out (nom.)
• Ref 10 MHz：IN/OUT BNC connector, 50 Ω (nom.)
• LAN：LAN interface RJ-45, 100BASE-T
• RS-232：RS-232, 9-pin D-Sub connector
R&S®EDS-K1 and software update
• External monitor：DVI-D
Environmental conditions
• permissible temperature range：0 °C to +50 °C
• storage temperature range：25 °C to +70 °C
• Damp heat：+25 °C/+40 °C, 95 % rel. humidity, cyclic,
in line with EN 60068-2-30
• Altitude：operating ｜ 4600 m (without external power supply)
• transport：10000 m (without external power supply)
Mechanical resistance
• 55 Hz至150Hz, 0.5 g const.,
in line with EN 60068-2-6
• random：8 Hz至500Hz, acceleration: 1.2 g RMS,
in line with EN 60068-2-64
• Shock：40 g shock spectrum,
Power rating
• Rated voltage：base unit ｜ 20 V至28 V DC
• external power supply：100 V至240 V AC (±10 %)
• Rated frequency：external power supply ｜ 50 Hz至60Hz (±5 %)
• option
• external power supply (including：1.4 A
EN 61000-3-2
• 2014/35/EU：IEC 61010-1, EN 61010-1,
CAN/CSA-C22.2 No. 61010-1
• Test mark：VDE, CCSAUS, KC
• for general test and measurement：24 months
applications
• 显示屏：6.5" TFT color display
• Antireflection：interference optical coated glass
• 分辨率：640 × 480 pixel
• Pixel failure rate：< 1.1 × 10-5
• 尺寸：W × H × D ｜ 342 mm × 157 mm × 266 mm
订购信息
• Designation：Type Order No.
基本单元
• DME/pulse analyzer：EDS300 ｜ 5202.7006.02
Hardware options
• Additional RX unit：EDS-B1 ｜ 5202.7170.02
• Low power interrogator：EDS-B2 ｜ 5202.8160.02
• High power interrogator：EDS-B4 ｜ 5202.8177.02
Software options
• TACAN analysis：EDS-K1 ｜ 5202.8102.02
• Pulse shape analysis：EDS-K2 ｜ 5202.8119.02
• GPS synchronization：EDS-K3 ｜ 5202.8125.02
• Multi-DME mode：EDS-K5 ｜ 5202.8131.02
Extras
• Rugged transport case：EDS-Z2 ｜ 5202.8202.02
• Protection cover：EVS-Z6 ｜ 5201.7760.00
• 19" adapter：EDS-Z7 ｜ 5202.8225.00
• Verification test dongle：EDS-Z10 ｜ 5202.9980.03
• Documentation of calibration values：DCV-2 ｜ 0240.2193.24
保修
• Base unit：1 year
• All other items：1 year
Service options
• Service plans：On demand
• Calibration：up to five years 6 pay per calibration
• ment, technology systems and：networks & cybersecurity.
network with locations in more than 70 countries.
• More：Rohde&Schwarz certificates
型号与选件
• 官方型号：EDS300、EDS-B4、EDS-B2、EDS-K1、EDS-K2、EDS-K5、EDS-B1、EDS-K3
指标整理自官方文件：EDS300_specs_en_5214-1220-22_v0600.pdf
