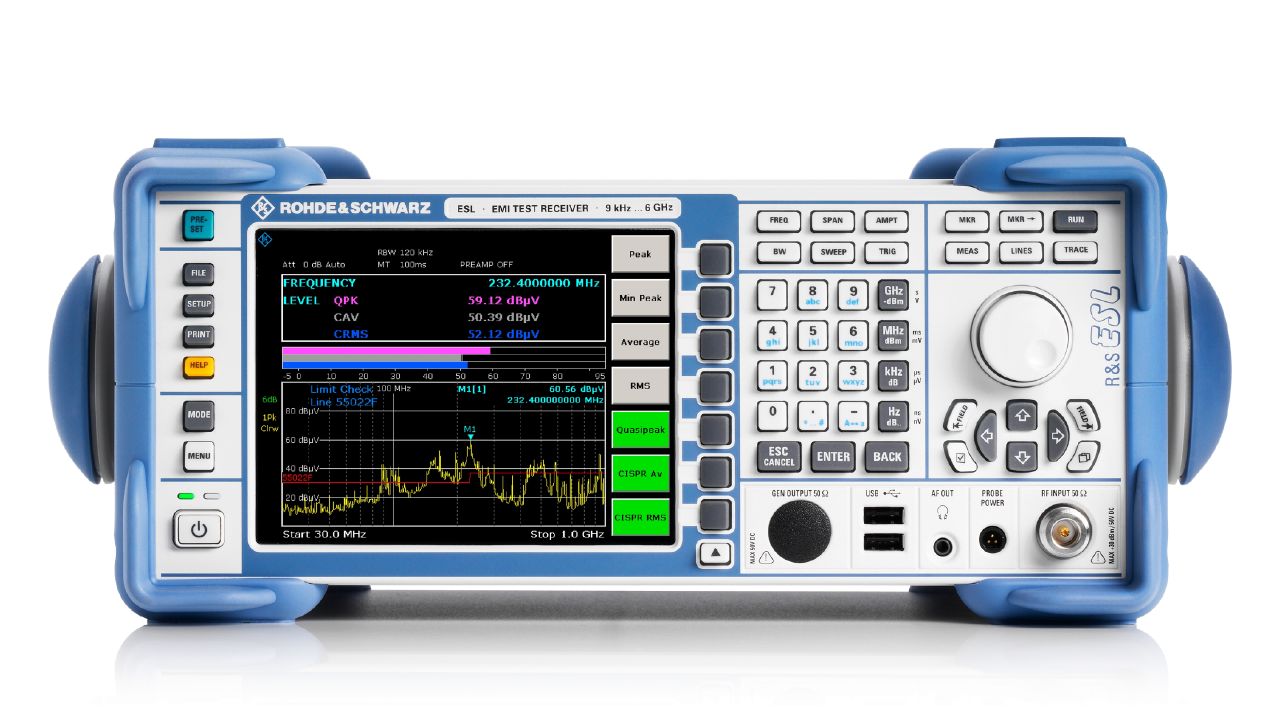

ESL是一款经济实惠的紧凑型测量接收机。仪器涵盖根据商业标准进行EMC测量所需的所有功能、带宽和加权检波器。

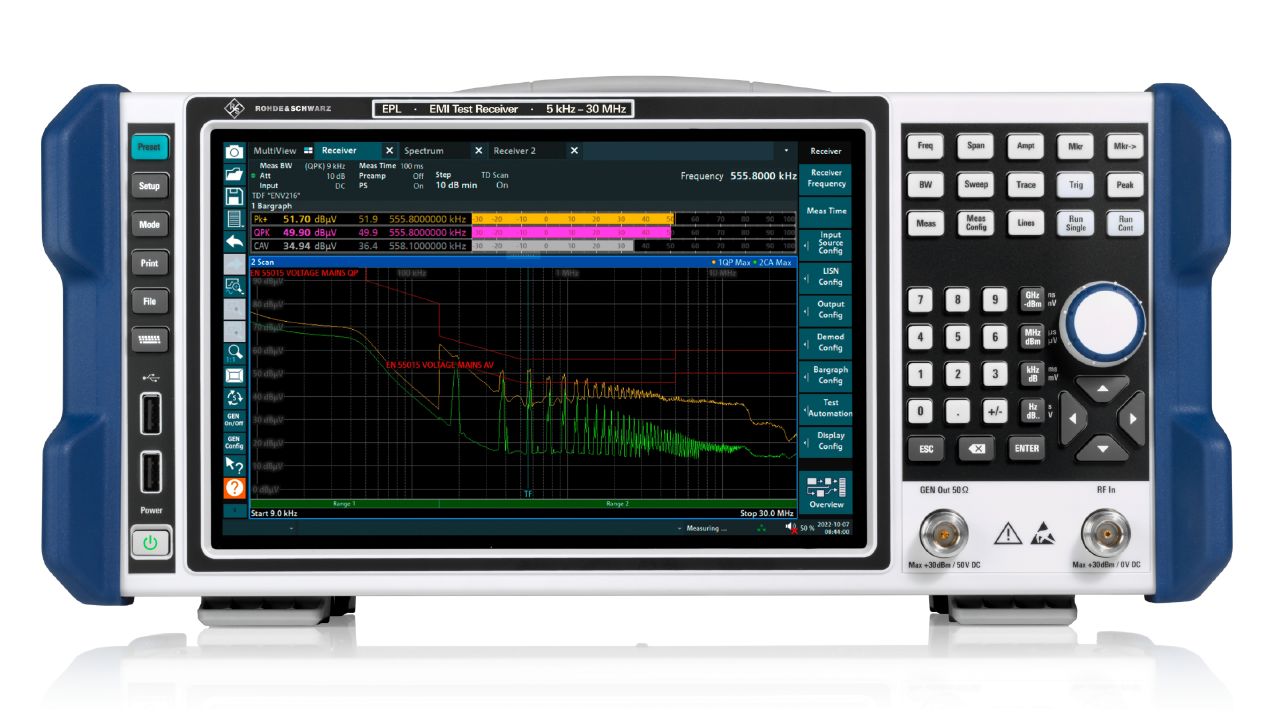

EPL 5kHz至30MHzEMI 测试接收机|罗德与施瓦茨 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
罗德与施瓦茨 · Rohde & Schwarz

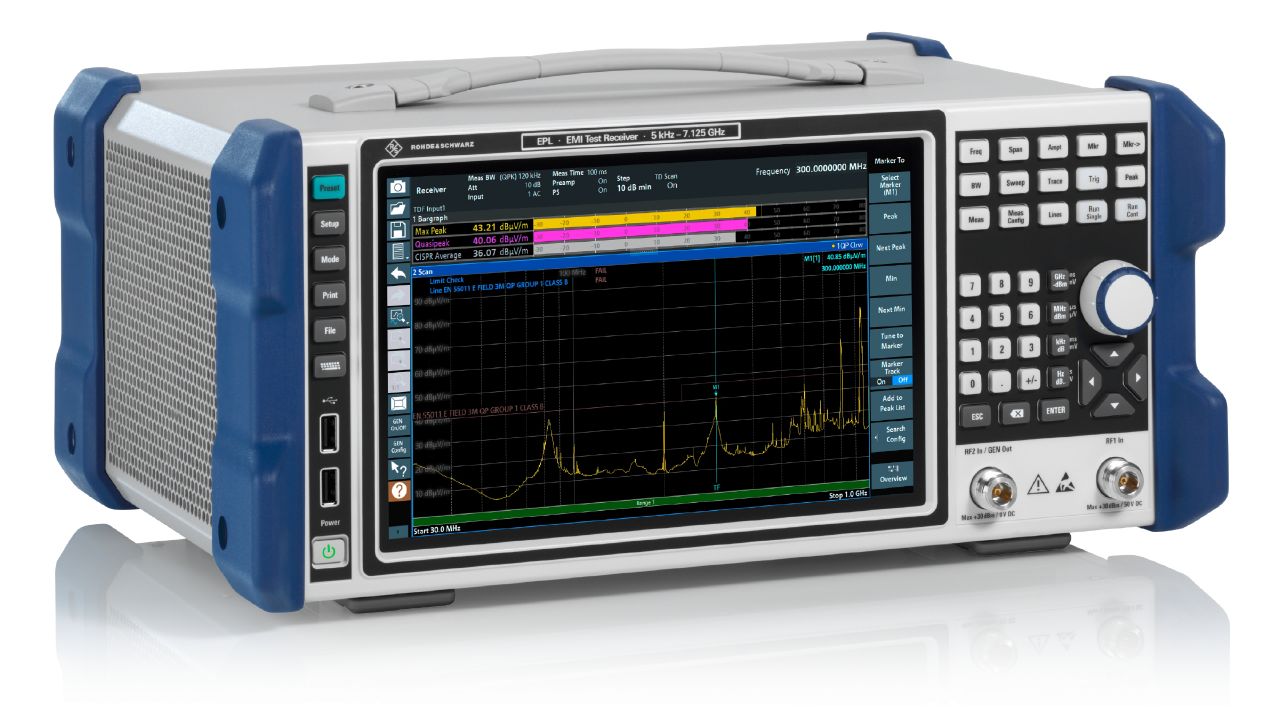

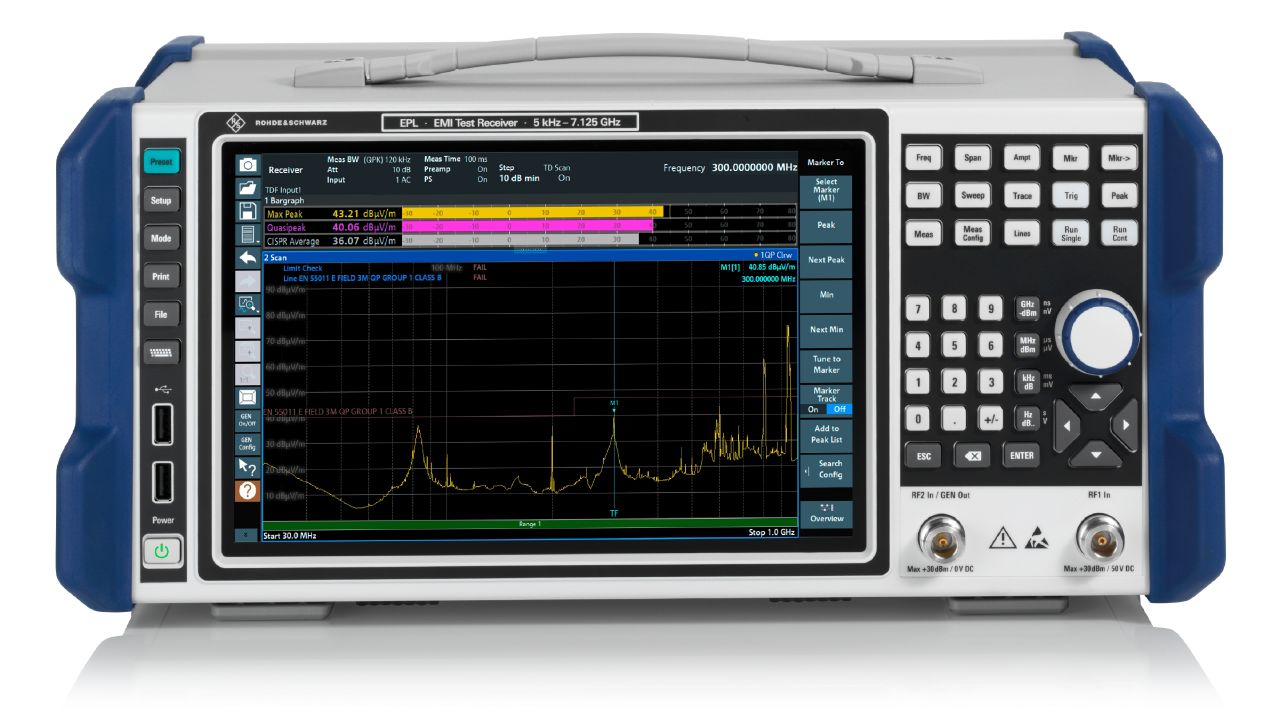

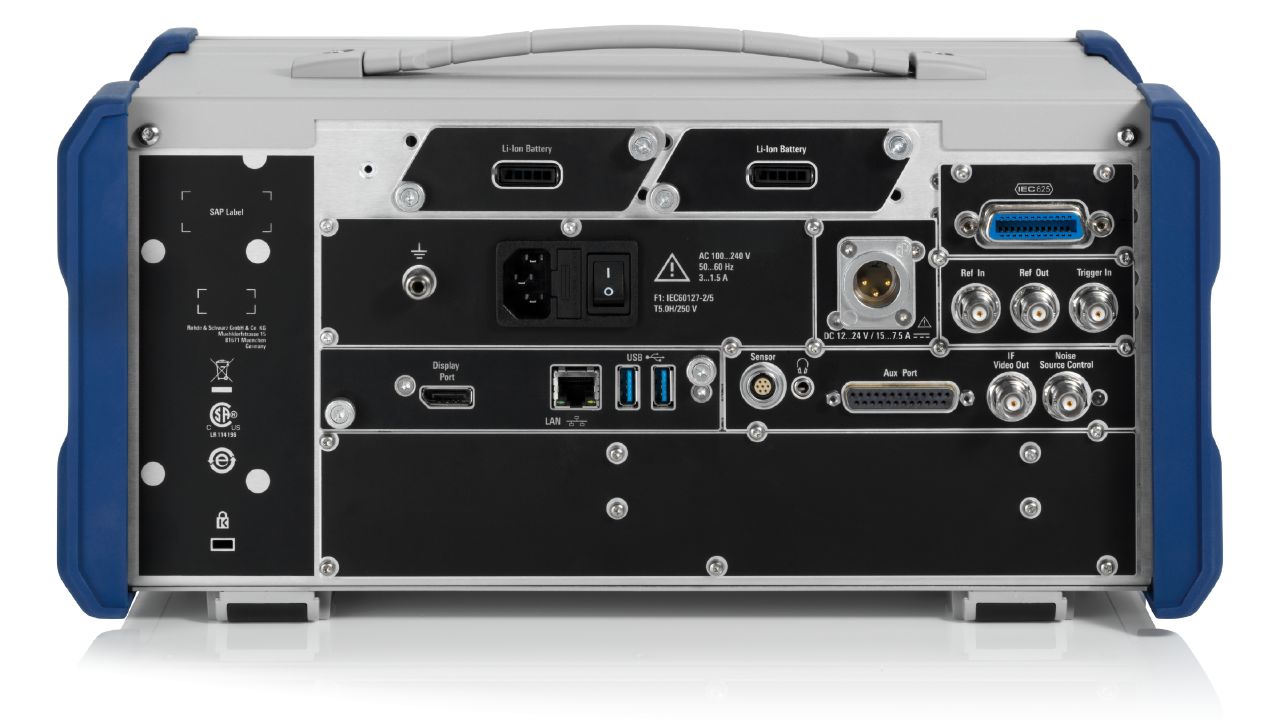

EPL EMI 测试接收机
R&S®EPL 是罗德与施瓦茨的 EMI 测试接收机。官方目录位于「EMC 测试设备 / EMI 测试接收机」。官方技术指标共 198 组、516 项，详见「详细指标」。
产品简介

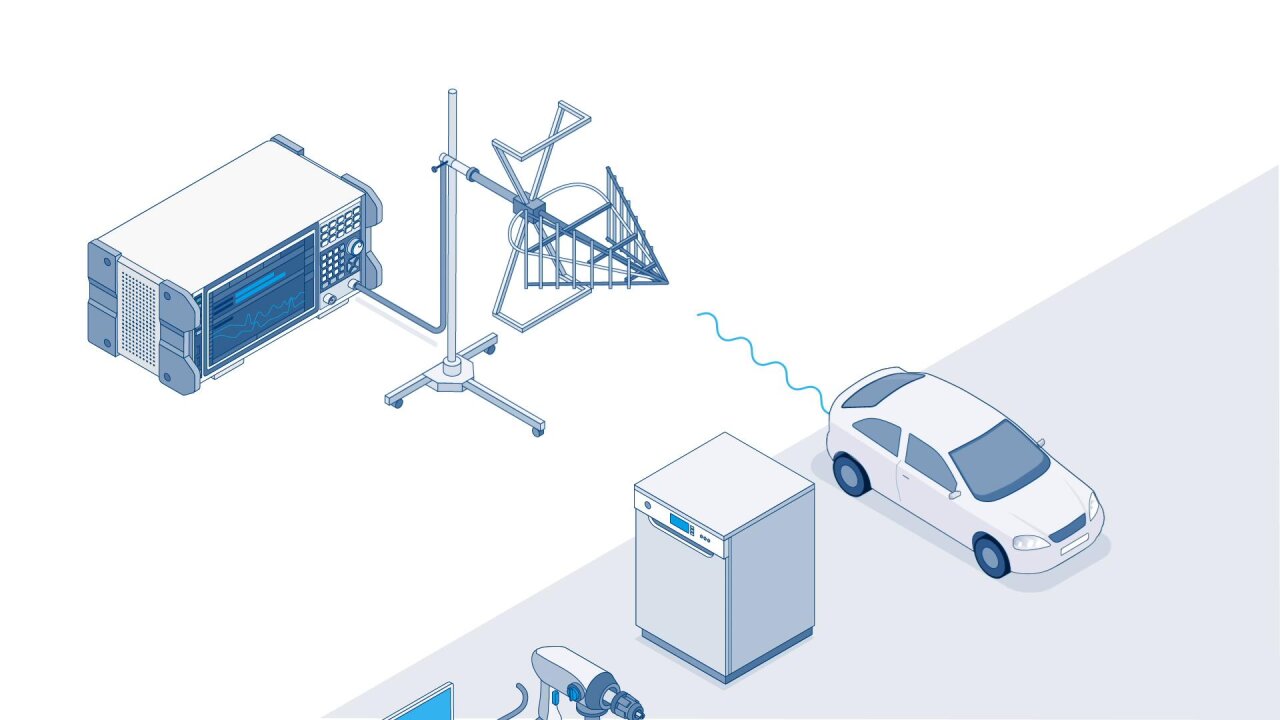

EMI 测试接收机可用于最高 7.125 GHz 的快速、准确、符合标准的 EMI 测量
简介 优势主要特点R&S®EPL非常适合5kHz至7.125GHz范围内的快速、 准确的EMI测量。 接收机采用灵活的选件概念 （包括CISPR16-1-1标准符合性选件） ， 非常适合预认证和认证级测试应用， 例如开发过程中的诊断测试、 认证前的预测试和确保符合最新标准的最终测试。
R&S®EPL会使用不同的参数 （扫描设置表格） 自动在多个频率范围内执行EMI测量。 R&S®EPL自动将测量结果和配置的限值进行对比， 并显示整体测量的合格/不合格结果。 集成式报告生成器可以轻松保存和打印测量结果与详细的测量信息。
R&S®EPL提供实时瀑布图、 中频分析、 四通道喀呖声率分析和标准频谱分析等多种功能， 可以进行详尽的信号分析。 集成的信号发生器包含跟踪源功能， 可以快速简单地确定测量所用组件的转换因子， 无需使用其他设备。 电池操作、 12V至24V直流输入、 便携包和其他附件相结合， 便于灵活部署R&S®EPL。 R&S®EPL的用户界面与操作理念和罗德与施瓦茨的其他EMI测试接收机相同。 不论是新手还是有经验的用户，都能快速熟悉并操作仪器。
▶ 测试频率范围为5kHz至7.125GHz▶ 支持预认证和认证级测试▶ 灵活的选件概念--按需购买， 随时升级▶ 快速时域扫描▶ 电池供电， 使用时不必接市电▶ 小体积， 大触摸屏符合CISPR16-1-1的所有测试用例▶ 第4页
核心参数
• 频率范围：EPL1000 ｜ 5 kHz至30MHz
• 频率分辨率：0.01Hz
• 带宽：equal to RBW setting
• 采样率：standard ｜ 100 Hz至16MHz
• 分辨率：0.1Hz
• 输出电平：center frequency > 10MHz, span = 0Hz, ｜ 0 dBm (nom.)
• 动态范围：RBW = 1kHz, f = 1GHz ｜ 115 dB (nom.)
• 单边带相位噪声：frequency = 1GHz, output level = 0 dBm
功能与特点
• 测试频率范围为5 kHz至7.125 GHz
• 支持预认证和认证级测试
• 灵活的选件概念--按需购买， 随时升级
• 快速时域扫描
• 电池供电， 使用时不必接市电
• 小体积， 大触摸屏 符合CISPR 16-1-1的所有测试用例
• 第4页 测量便捷
• 第6页 时域扫描实现快速测量
• 第7页 多方位的EMI分析功能

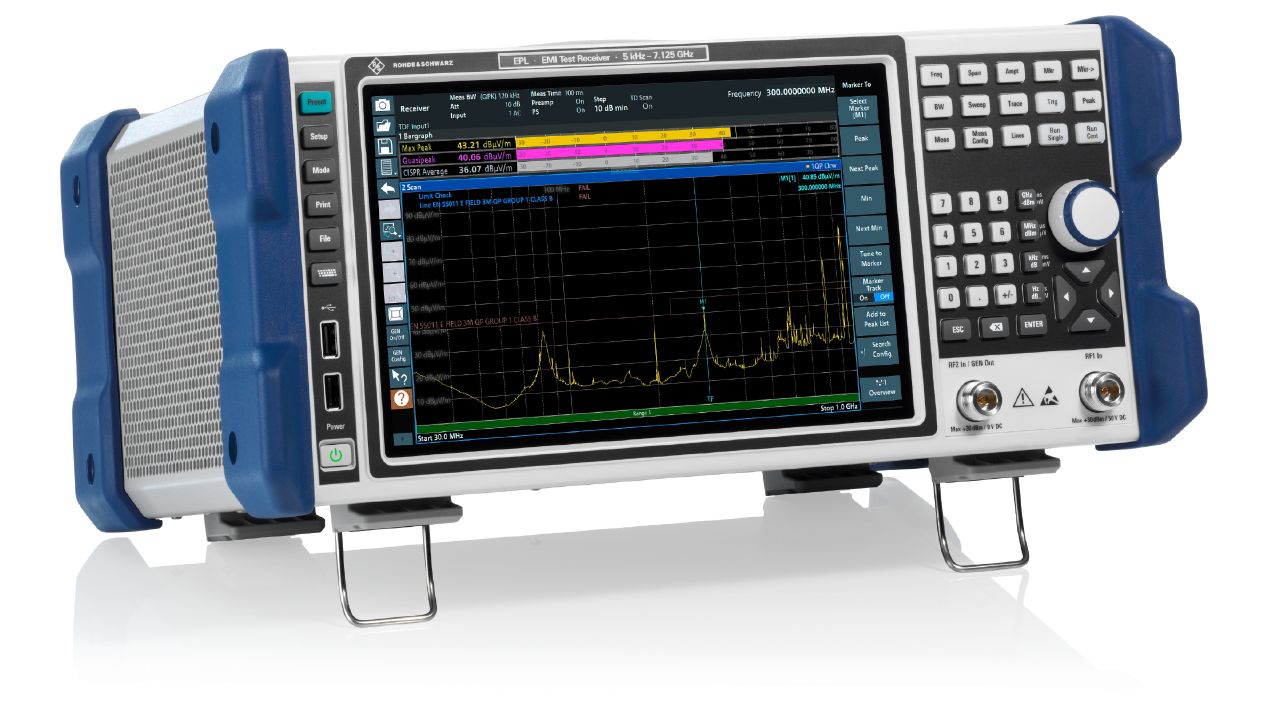

• 第8页 适合固定、 便携式和电池供电应用
产品型号
• 官方型号：EPL、Connector、RJ-45、EPL1001、EPL1007、EPL1000、Resolution1、Hz
资源下载
详细指标请见 EPL 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®EPL 的官方技术指标，共 198 个指标组、516 项。
参数名以行业通用中文术语为主（其中 456 项保留官方规格书原文），数值与单位保留官方规格书原样。
R&S ®EPL1000
• R：& S ® E P L1 0 ｜ 0 ｜ 1
• R：& S ® E P L1 0 ｜ 0 ｜ 7
技术指标
• Operating modes：receiver mode
频率
• 频率范围：EPL1000 ｜ 5 kHz至30MHz
R&S®EPL1001
• inputs 1 and 2：5 kHz至1GHz
R&S®EPL1007
• input 1：5 kHz至7.125GHz
• input 2：5 kHz至1GHz
• 频率分辨率：0.01Hz
• Scaling：linear, logarithmic 1
Reference frequency (internal, nominal)
• 精度：(time since last adjustment × aging rate)
+ temperature drift + calibration accuracy
• 年老化率：standard ｜ 1 × 10-6
• with R&S®FPL1-B4 OCXO reference：1 × 10-7
frequency option
• Temperature drift (0 °C to +50 °C)：standard ｜ 1 × 10-6
• with R&S®FPL1-B4 OCXO reference：1 × 10-7
frequency option
• with R&S®FPL1-B4 OCXO reference：5 × 10-8
Receiver scan
• Scan：max. 10 subranges with different settings
• Scan types：stepped, time domain 2
• time domain scan, per subrange：50 µs至100 s
• Number of trace points：10 000 000
• Frequency step size：stepped scan min. 1Hz
• time domain scan：0.25 × resolution bandwidth
Time domain scan
• Frequency segment processed in parallel：EPL1000
f < 30 MHz
• resolution bandwidth (RBW) =：0.66MHz 200Hz
• RBW = 9 kHz：29.85MHz
• RBW = 120 kHz：24.6MHz
• RBW = 1 MHz：25.6MHz
• R&S®EPL1001, R&S®EPL1007 2：see R&S®EPL1-K53 option
• FFT overlap factor：≥ 93 %
Frequency readout, analyzer mode
• Marker resolution：0.01Hz
+ ½ (span / (sweep points - 1)) + 1 Hz)
• Number of sweep (trace) points：default value ｜ 1001
• range：101至100 001
• Marker tuning frequency step size：marker step size = sweep points span / (sweep points - 1)
• Frequency counter resolution：1Hz
½ (last digit))
• 分辨率：0.1Hz
• Maximum span deviation：0.1 %
Requires R&S®EPL1-K53.
• Sweep time range：span = 0Hz ｜ 1 µs至8000 s
• span ≥ 10 Hz, RBW ≥ 100 kHz：1 ms至8000 s 3
• span ≥ 10 Hz, RBW < 100 kHz：75 µs至8000 s 4
• Sweep time accuracy：span = 0Hz ｜ 0.1 % (nom.)
• span ≥ 10 Hz, RBW ≥ 100 kHz：3 % (nom.)
频谱纯度
• 单边带相位噪声：frequency = 1000MHz, carrier offset 100Hz -88 dBc (1Hz) (nom.) 1kHz < -99 dBc (1Hz) 10kHz < -105 dBc (1Hz), -108 dBc (1Hz) (typ.) 100kHz < -110 dBc (1Hz), -115 dBc (1Hz) (typ.) 1MHz < -130 dBc (1Hz), -135 dBc (1Hz) (typ.) 10MHz -152 dBc (1Hz) (nom.)
• 100MHz
• 6GHz
• 100 Hz：1kHz ｜ 10kHz ｜ 100kHz ｜ 1MHz ｜ 10MHz
Preselection
• State：receiver mode always on
• analyzer mode：on/off (selectable)
• Number of preselection filters：EPL1000 ｜ 2
• R&S®EPL1001, R&S®EPL1007,：9
with R&S®EPL1-B2 option
• 150 kHz to 30 MHz：38MHz, fixed bandpass filter 30 MHz至130MHz 146MHz, fixed bandpass filter 130 MHz至195MHz 155MHz, fixed bandpass filter 195 MHz至300MHz 160MHz, fixed bandpass filter 300 MHz至525MHz 370MHz, fixed bandpass filter 525 MHz至755MHz 378MHz, fixed bandpass filter 755 MHz至1GHz 421MHz, fixed bandpass filter 1 GH…
• Preamplifier：switchable
• Location：in the signal path between preselection
and first mixer
• 增益：20 dB (nom.)
EMI filters
• Bandwidths (-6 dB)：10/100/200Hz, 1/9/10/100/120kHz, 1MHz
• Bandwidth uncertainty：< 3 %
• Shape factor 60 dB:6 dB：< 4
Sweep filters and FFT filters
• FFT filters：1 Hz至50kHz in ｜ 1/2/3/5 sequence
• Bandwidth uncertainty：< 3 % (nom.)
• Shape factor 60 dB:3 dB：< 5 (nom.)
• Channel filters：, analyzer mode
• 150/192/200/300/500kHz,
• 1/1.228/1.5/2/3/3.75/5/10MHz
• Bandwidth uncertainty：< 2 % (nom.)
• Shape factor 60 dB:3 dB：< 2 (nom.)
电平
• Display range：displayed noise floor up to +30 dBm
Maximum input level
• DC voltage：EPL1000
• input：0 V
• input 1：50 V
• input 2：0 V
• CW RF power：RF attenuation = 0 dB
• RF preamplifier/low-noise amplifier：20 dBm (= 0.1 W)
(LNA) off
• RF preamplifier/LNA on：13 dBm (= 0.02 W)
RF attenuation ≥ 10 dB
• RF preamplifier/LNA off：30 dBm (= 1 W)
• RF preamplifier/LNA on：23 dBm (= 0.2 W)
Default in receiver mode.
• Maximum pulse voltage：RF attenuation ≥ 10 dB
R&S®EPL1000
• input：450 V
• input 1：150 V
• input 2：450 V
• Maximum pulse energy：RF attenuation ≥ 10 dB, 10 µs
R&S®EPL1000
• input：20 mWs
• input 1：1 mWs
• input 2：20 mWs
Intermodulation
• 1 dB compression：RF attenuation = 0 dB, preselection off 6, RF preamplifier/LNA off
• (two-tone)：f ≤ 3GHz ｜ +7 dBm (nom.)
• f > 3 GHz：+10 dBm (nom.)
• f ≤ 5 GHz：+3 dBm (nom.)
• f > 5 GHz：+7 dBm (nom.)
• f ≤ 1 GHz：23 dBm (nom.)
• f > 1 GHz：20 dBm (nom.)
• level = 2 × -20 dBm, ∆f > 5 × RBW or 10：kHz, whichever is larger
• fin < 10 MHz：20 dBm (nom.) 10MHz ≤ fin < 30MHz > 15 dBm, 20 dBm (typ.) 30MHz ≤ fin < 300MHz > 8 dBm, 11 dBm (typ.) 300MHz ≤ fin < 3GHz > 8 dBm, 11 dBm (typ.) 3GHz ≤ fin ≤ 7.125GHz > 5 dBm, 8 dBm (typ.)
level = 2 × -20 dBm, ∆f > 5 × RBW or 10 kHz, whichever is larger
• fin < 10 MHz：20 dBm (nom.) 10MHz ≤ fin < 30MHz > 20 dBm, 23 dBm (typ.) 30MHz ≤ fin < 300MHz > 12 dBm, 15 dBm (typ.) 300MHz ≤ fin < 3GHz > 13 dBm, 16 dBm (typ.) 3GHz ≤ fin ≤ 7.125GHz > 15 dBm, 18 dBm (typ.)
• level = 2 × -45 dBm,：∆f > 5 × RBW or 10kHz, whichever is larger
• fin < 10 MHz：10 dBm (nom.) 10MHz ≤ fin < 30MHz > -8 dBm 30MHz ≤ fin < 300MHz > -14 dBm, -11 dBm (typ.) 300MHz ≤ fin < 3GHz > -14 dBm, 11 dBm (typ.) 3GHz ≤ fin ≤ 7.125GHz > -10 dBm, -7 dBm (typ.)
• Second-harmonic intercept (SHI)：RF attenuation = 0 dB, level = -13 dBm, preselection off 6, RF preamplifier off 1MHz ≤ fin ≤ 30MHz 45 dBm (nom.) 30MHz < fin ≤ 900MHz 45 dBm (nom.) 900MHz < fin ≤ 3GHz 70 dBm (nom.)
Sensitivity
• Noise indication, receiver mode：RF attenuation = 0 dB, RF preamplifier off, termination = ｜ 50 Ω, average (AV) detector
R&S®EPL1000
• 9 kHz ≤ f < 100 kHz,：< -15 dBµV
bandwidth (BW) = 200 Hz
• 100 kHz ≤ f < 150 kHz,：< -15 dBµV
BW = 200 Hz
• 150 kHz ≤ f < 1 MHz, BW = 9 kHz：< +1 dBµV 1MHz ≤ f ≤ 30MHz, BW = 9kHz < -4 dBµV
R&S®EPL1001, R&S®EPL1007, with R&S®EPL1-B2 and R&S®EPL1-B1611 options
• 9 kHz ≤ f < 100 kHz, BW = 200 Hz：< -15 dBµV 100kHz ≤ f < 150kHz, < -15 dBµV
BW = 200 Hz
• 150 kHz ≤ f < 1 MHz, BW = 9 kHz：< +2 dBµV 1MHz ≤ f < 30MHz, BW = 9kHz < -4 dBµV 30MHz ≤ f < 1GHz, BW = 120kHz < +6 dBµV 1GHz ≤ f < 3GHz, BW = 1MHz < +17 dBµV 3GHz ≤ f < 5GHz, BW = 1MHz < +19 dBµV 5GHz ≤ f ≤ 7.125GHz, < +21 dBµV
with R&S®EPL1-B2 option, without R&S®EPL1-B1611 option
• 9 kHz ≤ f < 100 kHz, BW = 200 Hz：< -14 dBµV 100kHz ≤ f < 150kHz, < -14 dBµV
BW = 200 Hz
• 150 kHz ≤ f < 1 MHz, BW = 9 kHz：< +6 dBµV 1MHz ≤ f < 30MHz, BW = 9kHz < +5 dBµV 30MHz ≤ f < 1GHz, BW = 120kHz < +11 dBµV 1GHz ≤ f < 3GHz, BW = 1MHz < +18 dBµV 3GHz ≤ f < 5GHz, BW = 1MHz < +22 dBµV 5GHz ≤ f ≤ 7.125GHz, < +22 dBµV
R&S®EPL1000
• 9 kHz ≤ f < 100 kHz,：BW = 200Hz 100kHz ≤ f < 150kHz, ｜ < -25 dBµV < -25 dBµV
BW = 200 Hz
• 150 kHz ≤ f < 1 MHz, BW = 9 kHz：< -9 dBµV 1MHz ≤ f < 10MHz, BW = 9kHz < -16 dBµV 10MHz ≤ f ≤ 30MHz, BW = 9kHz < -12 dBµV
R&S®EPL1001, R&S®EPL1007, with R&S®EPL1-B2 and R&S®EPL1-B1611 options
• 9 kHz ≤ f < 100 kHz, BW = 200 Hz：< -25 dBµV 100kHz ≤ f < 150kHz, < -25 dBµV
BW = 200 Hz
• 150 kHz ≤ f < 1 MHz, BW = 9 kHz：< -8 dBµV 1MHz ≤ f < 30MHz, BW = 9kHz < -12 dBµV 30MHz ≤ f < 1GHz, BW = 120kHz < -6 dBµV 1GHz ≤ f < 3GHz, BW = 1MHz < +6 dBµV 3GHz ≤ f < 5GHz, BW = 1MHz < +7 dBµV 5GHz ≤ f ≤ 7.125GHz, < +10 dBµV
with R&S®EPL1-B2 option, without R&S®EPL1-B1611 option
• 9 kHz ≤ f < 100 kHz, BW = 200 Hz：< -23 dBµV 100kHz ≤ f < 150kHz, < -25 dBµV
BW = 200 Hz
• 150 kHz ≤ f < 1 MHz, BW = 9 kHz：< -6 dBµV 1MHz ≤ f < 30MHz, BW = 9kHz < -7 dBµV 30MHz ≤ f < 300MHz, < -4 dBµV
BW = 120 kHz
• 300 MHz ≤ f < 1 GHz,：< -5 dBµV
BW = 120 kHz
• 1 GHz ≤ f < 3 GHz, BW = 1 MHz：< +8 dBµV 3GHz ≤ f < 5GHz, BW = 1MHz < +10 dBµV 5GHz ≤ f ≤ 7.125GHz, < +12 dBµV
BW = 1 MHz
• Displayed average noise level (DANL),：RF attenuation = 0 dB, termination = 50 Ω, logarithmic scaling,
• +20 °C to +30 °C
R&S®EPL1000
• 5 kHz ≤ f < 1 MHz：< -145 dBm, -152 dBm (typ.) 1MHz ≤ f ≤ 30MHz < -150 dBm, -155 dBm (typ.)
• 5 kHz ≤ f < 1 MHz：< -145 dBm, -150 dBm (typ.) 1MHz ≤ f < 30MHz < -147 dBm, -150 dBm (typ.) 30MHz ≤ f < 1GHz < -148 dBm, -151 dBm (typ.) 1GHz ≤ f < 3GHz < -144 dBm, -147 dBm (typ.) 3GHz ≤ f < 5GHz < -140 dBm, -143 dBm (typ.) 5GHz ≤ f ≤ 7.125GHz < -139 dBm, -142 dBm (typ.)
R&S®EPL1001, R&S®EPL1007, with R&S®EPL1-B22 option
• 5 kHz ≤ f < 1 MHz：< -159 dBm, -164 dBm (typ.) 1MHz ≤ f < 30MHz < -161 dBm, -165 dBm (typ.) 30MHz ≤ f < 1GHz < -159 dBm, -163 dBm (typ.) 1GHz ≤ f < 3GHz < -156 dBm, -159 dBm (typ.) 3GHz ≤ f < 5GHz < -153 dBm, -156 dBm (typ.) 5GHz ≤ f ≤ 7.125GHz < -150 dBm, -153 dBm (typ.)
LNA off, spectrum analyzer path
• 2 MHz ≤ f < 100 MHz：< -143 dBm, -148 dBm (typ.) 10MHz ≤ f < 2GHz < -148 dBm, -151 dBm (typ.) 2GHz ≤ f < 3GHz < -147 dBm, -150 dBm (typ.) 3GHz ≤ f < 5GHz < -146 dBm, -149 dBm (typ.) 5GHz ≤ f ≤ 7.125GHz < -144 dBm, -146 dBm (typ.)
R&S®EPL1001, R&S®EPL1007, with R&S®EPL1-B22 option
• 2 MHz ≤ f < 10 MHz：< -160 dBm, -164 dBm (typ.) 10MHz ≤ f < 2GHz < -162 dBm, -165 dBm (typ.) 2GHz ≤ f < 3GHz < -160 dBm, -163 dBm (typ.) 3GHz ≤ f < 5GHz < -158 dBm, -161 dBm (typ.) 5GHz ≤ f ≤ 7.125GHz < -155 dBm, -158 dBm (typ.)
• Image response：10MHz ≤ f ≤ 3GHz
• fin - 2 × 4020.4 MHz (1st IF)：< -90 dBc (typ.)
• fin - 2 × 820.4 MHz (2nd IF)：< -80 dBc
• fin - 2 × 20.4 MHz (3rd IF),：< -80 dBc
RBW ≤ 3 MHz
• 3 GHz < f ≤ 7.125 GHz, RBW ≤ 3 MHz：< -70 dBc (typ.)
• Intermediate frequency response：2MHz ≤ f ≤ 3GHz 1st IF (4020.4MHz) < -80 dBc (typ.) 2nd IF (820.4MHz) < -80 dBc 3rd IF (20.4MHz) < -80 dBc 3GHz < f ≤ 7.125GHz < -70 dBc
• Residual spurious response：RF attenuation = 0 dB
• f ≤ 2 MHz：< -90 dBm (nom.) 2MHz ≤ f < 30MHz < -110 dBm 30MHz ≤ f ≤ 7.125GHz < -103 dBm
• Local oscillator related spurious：f < 3GHz 1kHz ≤ carrier offset ≤ 10MHz < -70 dBc
• carrier offset > 10 MHz：< -80 dBc 3GHz ≤ f ≤ 7.125GHz < -70 dBc (typ.)
Other interfering signals
• Subharmonic of 1st LO：20MHz ≤ f < 3GHz, ｜ < -80 dBc (nom.)
spurious at 4020.4 MHz - 2 × fin
• Harmonic of 1st LO：20MHz ≤ f < 3GHz, ｜ < -80 dBc (nom.)
detector
• digital：numeric, 0.01 dB resolution
• Detectors：maximum 4 selectable maximum peak, minimum peak, RMS,
RMS-average
• Units of level axis：dBm, dBµV, dBmV, dBµA, dBpW, dBpT
RF spectrum
• Logarithmic level axis：10 dB至200 dB, in steps of 10
• Frequency axis：linear or logarithmic
• Number of traces：6
• Detectors：maximum peak, minimum peak, RMS,
RMS-average
• Minimum amplitude probability：1 × 10-7
• Maximum acquisition time：120 s
以上为前 138 项指标；完整指标（共 516 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：EPL、Connector、RJ-45、EPL1001、EPL1007、EPL1000、Resolution1、Hz
指标整理自官方文件：EPL_specs_en_3683-7819-22_v0900.pdf
