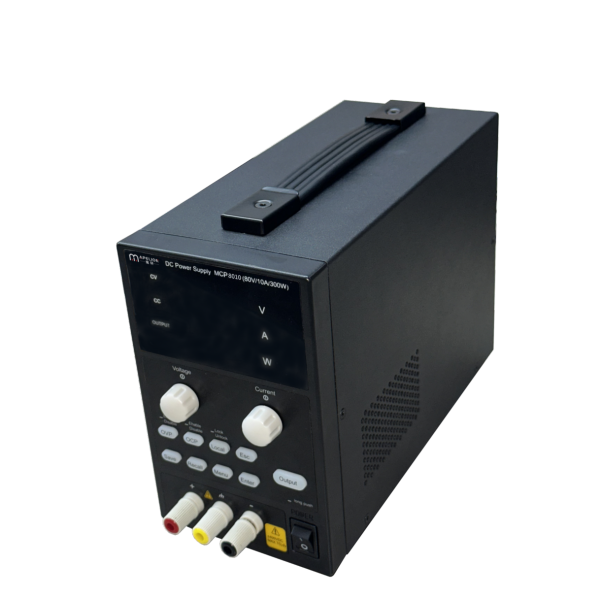

可编程直流电源，输出 0~80 V / 0~10 A / 300 W，电压与电流分辨率分别为 1 mV 和 1 mA，内置过压（OVP）与过流（OCP）保护、九组配置存储，低噪声运行。
PSS PLT2302源表适用于可见光、大功率BAR、VCSEL阵列等大功率激光器的测试，支持脉冲、直流PIV特性曲线扫描测试和特性参数计算，支持光谱特性测试（需要外接光谱仪）。仪表集脉冲电流源、电流表、电压表和光功率计等功能于一体，具有体积小、测试速度快、使用简单的特点。
额定输出功率：1500 W定功率输出，满足电压、电流宽范围输出CV，CC 优先模式选择，更好地保护待测物快速输出响应时间<5ms配置 USB，LAN 标准通信接口，选配 USB-GPIB 模块44 mm 高度（1U）标准机架尺寸外形，3.12英寸OLED显示屏
同厂商产品
R&S®NGMO在关键测试条件下提供精确的电源和测量功能。此产品现已停产。请查看其他产品。
R&S®NGE100电源系列包含耐用、高性能和价格合理的仪器。该系列提供高效率、低纹波，并具有同类别电源中少有的多种实用功能。

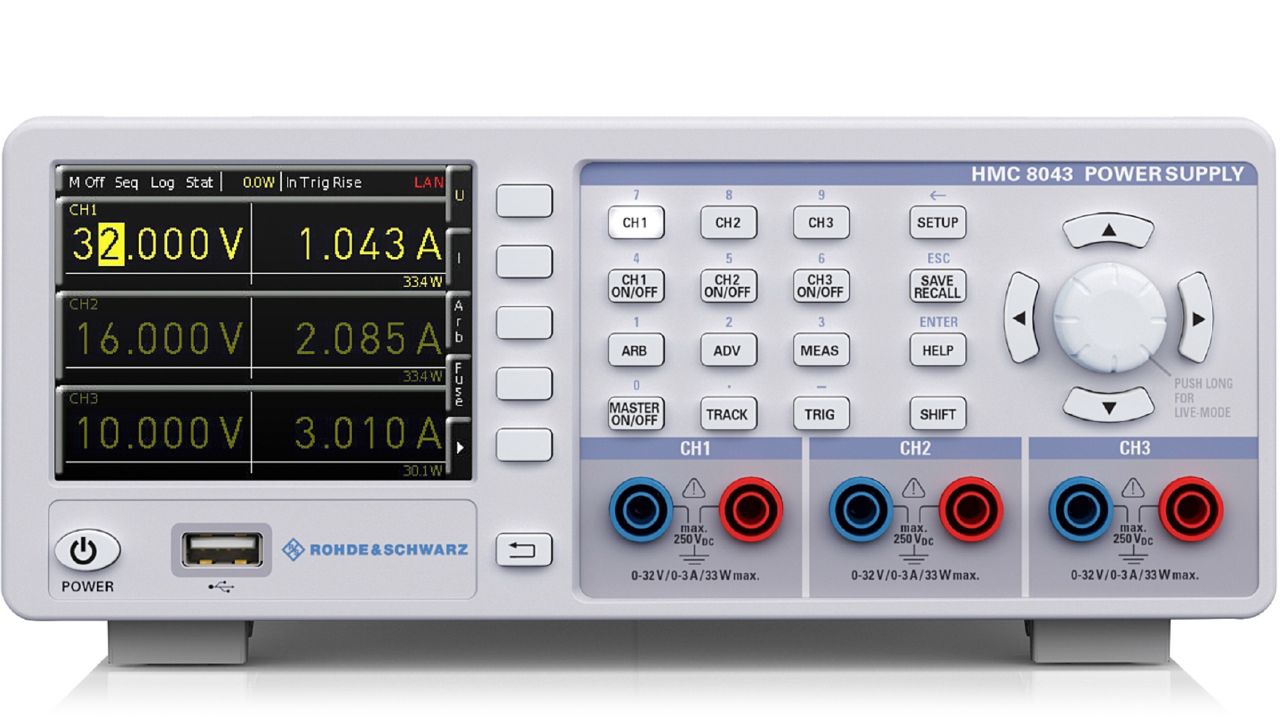

单通道、双通道或三通道——R&S®HMC804x电源的多重规格以及多方面功能使很好适用于开发实验室和工业环境。
- «
- 1
- »
NGL200 50Hz至60Hz电源系列 1通道|罗德与施瓦茨 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
罗德与施瓦茨 · Rohde & Schwarz
NGL200 电源系列
R&S®NGL200 是罗德与施瓦茨的电源系列。官方目录位于「电源和源测量单元 / 罗德与施瓦茨直流电源」。官方标称电源频率：50 Hz至60Hz。官方技术指标共 69 组、173 项，详见「详细指标」。
产品简介
R&S®NGL200 电源系列具有高精度和快速负载恢复时间，非常适用于严苛应用。借助双象限架构，电源可以用作源端和吸收端以模拟电池和负载。
简介R&S®NGL200电源具备高精度和快速负载恢复时间， 非常适用于严苛应用。 借助双象限架构，电源可以用作电源和电子负载以模拟电池和负载。 借助快速恢复功能， 电源能够应对快速负载变化， 例如移动通信设备从睡眠模式切换为发射模式时。
单通道R&S®NGL201和双通道R&S®NGL202电源的每个通道可提供高达60 W的输出功率。 输出通道采用浮地、 电位隔离以及过载和短路保护。
即使在严苛的负载变化情况下， R&S®NGL200电源也能实现不到30 µs的快速恢复时间和最小过冲， 非常适用于给IoT设备和其他使用电池的设备供电。
测量电压、 电流和功率时， R&S®NGL200的分辨率可达6 ½位，非常适用于在待机模式下具有低功耗、 在满载运行时具有高电流的设备的特性测量。 在很多情况下， 无需额外使用数字万用表。
核心参数
• 电源频率：50 Hz至60Hz
• 输出通道数：1 ｜ 2
• 读数分辨率高达6 ½位：恒定电压、恒定电流和恒定电阻模式
• 总输出功率：60 W ｜ 120 W
• 存储深度：内部800 MB，或外部存储器大小
• 每个通道的输出电压：0 V至20 V
• 用作负载时每个通道的最大功率和电流：60 W，3 A
• 每个通道的最大输出功率：60 W
功能与特点
• 第5页 便捷的操作
• 第8页 非常适用于实验室和测试系统
• 第10页 型号概述 参数 R&S®NGL201 R&S®NGL202
• 价格合适、 静音运行和性能稳定
• 适合手动操作和简单计算机程控操作
• 用于教育、 实验室工作台和系统机架 高性能型电源
• 当测试性能中重点关注速度、 精度和高级编程功能时
• 具备被测设备保护、 快速编程时间以及可下载电压和电流 序列等功能
• 在实验室和自动测试环境中使用 专业型电源
• 为特定应用量身定制
产品型号
• 官方型号：NGL200、NGL202、NGL-B105
资源下载
详细指标请见 NGL200 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®NGL200 的官方技术指标，共 69 个指标组、173 项。
参数名以行业通用中文术语为主（其中 37 项保留官方规格书原文），数值与单位保留官方规格书原样。
载变化，例如移动通信设备从睡眠模式切换为发射模式时 。
• 单通道R&S®NGL201和双通道R&S®NGL202电源的每个通道：测量电压、电流和功率时，R&S®NGL200的分辨率可达6 ½位，
• 可提供高达60：W的输出功率。输出通道采用浮地、电位隔离以 非常适用于在待机模式下具有低功耗、在满载运行时具有高
即使在严苛的负载变化情况下，R&S®NGL200电源也能实现不
• 到30：µs的快速恢复时间和最小过冲，非常适用于给IoT设备和输出级采用线性双象限设计，因此R&S®NGL200电源系列能够
采用多种技术应对挑战
• 优点：第5页
型号概述
• 参数：NGL201 NGL202
• 输出通道数：1 ｜ 2
• 总输出功率：60 W ｜ 120 W
• 每个通道的最大输出功率：60 W
• 每个通道的输出电压：0 V至20 V
• 负载恢复时间：< 30 μs
• 用作负载时每个通道的最大功率和电流：60 W，3 A
• R o h d e&Schwarz R&S®NGL200电源系列：3
快速负载调节 最小残余纹波和低噪声
• 移动电话和IoT设备等消费类电子设备在睡眠模式下功耗非常：高级电子电路通常非常复杂，并且对电源线干扰非常敏
用于为这些被测设备供电的电源必须能够应对从微安到安培 提供非常稳定的输出电压和电流。需要避免所有纹波和噪
• 的负载变化，并且不会产生压降或过冲。：声。R&S®NGL200电源具有线性调节功能，适用于敏感被测设
载变化调节方式。“快速”默认设置针对速度进行优化，可实现
• 不到30：µs的快速恢复时间。禁用“快速”设置会导致恢复时间
优化负载恢复时间
• 在严峻的负载条件下，大部分电源的恢复时间较长，且会出现过：以6 ½位分辨率显示测量的电流和电压。电源可自动从电源模式切换至电子负
• 冲。R&S®NGL200电源采用专门研制的电路，负载恢复时间不到30 µs，并且过：载模式。在本例中，通道2作用负载。电流读数为负显示出这一点。
时间
• R o h d e&Schwarz R&S®NGL200电源系列：5
• 读数分辨率高达6 ½位：恒定电压、恒定电流和恒定电阻模式
• 测量电压、电流和功率时，R&S®NGL200的分辨率可达6 ½：位，配置和调节输出电压（恒定电压模式）是电源的标配应用。但
• 非常适用于在待机模式下具有低功耗、在满载运行时具有高：是，R&S®NGL200电源也可以在恒定电流模式下使用，而且可
所有通道都采用电位隔离和浮地 仪器用作电子负载时，还可以应用恒定电阻模式。在这种模式
• R&S®NGL202的两个通道彼此完全隔离，不连接到机箱接地。：下，电源类似于整个负载范围内的可调节电阻。这样能够以恒
的电流，或串联以获得更高的电压。例如，连接两个通道可以
• 轻松为+12V/-12V的双极电路供电。：可变输出阻抗
输出级采用继电器隔离 但是，对于某些应用，需要以可控方式模拟特定电池类型，或
• 关闭标准电源的输出通道通常只是关闭输出电压，电源的输：者需要模拟电池放电时内部阻抗的增加情况。R&S®NGL200电
• 出级仍保持与输出端子的连接状态。R&S®NGL200使用继电器：源具备可调节输出阻抗范围，适用于这些应用。
可以将两个通道连接在一起为+12V/-12V的双极电路供电。
• +12 V
• -12 V
仪器和被测设备保护功能 仪器提供两种设置以定义电子保险丝的响应行为。“开机时保
• R&S®NGL200电源提供保护功能，确保被测设备和电源不会因：险丝延迟”指定通道启动后保险丝保持停止状态的时长。“保
过功率保护(OPP)
• 过电压保护(OVP)：除最大电压之外，还可以设置最大功率并将其用作关闭参数。
如果电压超出配置的最大值，通道会关闭，并且显示屏上会闪
• 烁相应符号。：过热保护(OTP)
R&S®NGL200电源配有内部过热保护，如果即将出现热过载危
• 过电流保护（电子保险丝，OCP）：险，则会关闭通道。
设置的电子保险丝。如果电流超出设定值，通道将自动关闭， 安全限值以保护被测设备
• 并且显示屏上闪烁过电流符号。：为防止被测设备因过高电压而损坏，可以设置R&S®NGL200电
源的安全限值。在开始实际测量之前，用户可以将电源设置限
• 对于双通道R&S®NGL202，电子保险丝可以链接到另一个通道：定为不会损坏被测设备的数值。
停止状态的时长。“保险丝延迟时间”指定保险丝灵敏度。 损坏被测设备。
• R o h d e&Schwarz R&S®NGL200电源系列：7
高分辨率触摸屏 图形显示
• 大尺寸电容式触摸屏是R&S®NGL200电源的主要操作区域。只：大尺寸显示屏还可用于显示图形。用户至多可以选择四种测
大量附加信息。 电电流情况。
• 操作模式采用颜色编码：可以配置Arb序列并搭配R&S®NGL200，运行速度超过其他电
道以绿色亮起表示，恒定电流模式下则以红色亮起表示。电源
• 处于恒定电阻模式时，数值显示为蓝绿色。：可以设置单个电压或电流值的驻留时间，分辨率高达1 ms。这
样可以设置非常短的电压降以测试被测设备的上电行为。还
• 可以使用通道键分别选择R&S®NGL202的每个通道。输出键用：可以将驻留时间设置在数小时范围内，以将测试序列扩展至
于开启或关闭通道。通道开启时，输出键以蓝色亮起。 数天或数周以进行长期测试。
• QuickArb功能：EasyRamp功能
有些应用需要在测试序列中调节电压或电流，例如模拟电池 有时候，测试序列需要模拟特定操作条件；在这些条件下，
• 的不同充电状况。Arb功能可用于通过用户界面手动配置时：必须避免电源电压突然上升。R&S®NGL200电源的EasyRamp
• 间/电压和时间/电流序列，还可以通过外部界面设计相应程：功能提供此解决方案。输出电压可在10 ms到10 s时段内持续
• 序。：增加。可以手动或远程操作EasyRamp功能。
• 其他电源也具备Arb功能，但R&S®NGL200电源的QuickArb功：保存和调用仪器设置
• 能树立了新的标准。每个测试周期支持更多数据点（4096个数：保存和调用功能可用于轻松保存和调用常用设置。
• 据点）。还可以在离散点之间插入数据点，并选择是否以1：V
恒定电流模式下则以红色亮起表示。输出键以蓝色亮起，指示通道开启（激活）。
• R o h d e&Schwarz R&S®NGL200电源系列：9

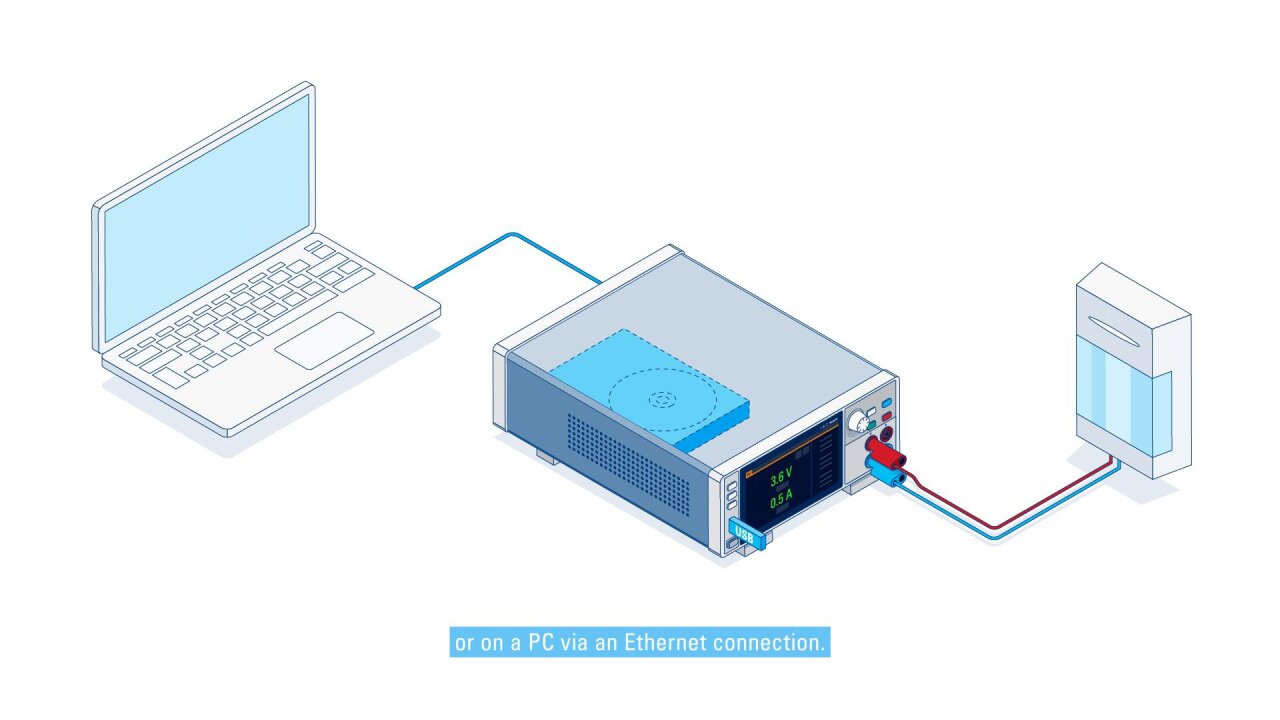

为实验室应用和系统机架量身定制 全面的远程功能
• R&S®NGL200电源适用于严苛应用。它们可用于研发实验室和：用于测试系统时，可以远程控制R&S®NGL200电源系列。电源
集成到生产测试系统。 提供以下接口：
• 电源可以使用R&S®HZN96机架适配器安装在19"机架中。后面：USB和LAN
• 板连接器和紧凑设计是确保可用于测试系统的重要标准。：USB和LAN（以太网）接口作为标配安装。可以通过这些接口远
远程感应
• 电源引线上经常会出现明显的电压降，特别是在电流消耗较：IEEE-488 (GPIB)接口（R&S®NGL-B105选件）
• 高的应用中。由于电源通常保持恒定的输出电压，被测设备上：具有IEEE-488 (GPIB)端口的R&S®NGL-B105接口也作为选件
源引线上的电压降。负载上的实际电压由另一对感应线测量，
• 该电压值用于直接调节负载上的电压。：VNC远程访问和FTP文件传输
用户可以通过VNC连接从任何地方控制和操作R&S®NGL200
• 感应线连接器位于后面板。R&S®NGL201的前面板也配有感应：电源。此外，可以通过FTP在计算机和仪器之间传输文件。
前/后面板连接器 复杂测量序列需要更快的设置、测量和命令处理速
• R&S®NGL200电源前面板上的安全插座专为4：mm香蕉插头而 度。R&S®NGL200电源满足这些需求。它们采用先进的多核架
可选数字输入和输出。它们可用于触发、禁止和故障功能。可
• 通过单独订购的激活码激活相应功能。：工作台或机架空间始终难以满足所有需求。R&S®NGL200电源
限制性规范
• 通过指定参数的数值范围表示所保证的产品性能。此类规范采用限制性符号（如<、≤、>、≥、±），或使用相应描述（如最大、阈值、最小）。通过测试或设计确保合规
规格限制
• 测量不确定度波动范围：X轴
无限制性规范
• 通过指定参数表示所保证的产品性能。此类规范没有特别标记，表示与给定值无偏差或偏差可忽略不计的数值（例如，设置参数的尺寸或分辨率）。通过设计确保
不确定度
• 表示给定测量变数的测量不确定度阈值。定义不确定度（包含因子为2），并根据《测量不确定度表示指南》(GUM)的相应规则进行计算，同时考量环境条件、老化和
罗德与施瓦茨不对典型值、标称值和测量值作任何保证。
• 根据3GPP标准，码片速率单位为百万码片/秒(Mcps)，位速率单位为十亿位/秒(Gbps)、百万位/秒(Mbps)或千位/秒(kbps)，符号率单位为百万符号/秒(Msps)或千
• 符号/秒(ksps)，采样率单位为百万样品/秒(Msample/s)。Gbps、Mcps、Mbps、Msps、kbps、ksps和Msample/s非国际标准单位。
• R o h d e&Schwarz R&S®NGL200电源系列：11
输出 所有通道输出均为电位隔离，并且没有接地。
• 输出通道数：NGL201 ｜ 1
• NGL：2
• 最大总输出功率：NGL201 ｜ 60 W
• NGL：120 W
• 每个通道的最大输出功率：60 W
• 每个通道的输出电压：0 V至20 V
• 每个通道的最大输出电流：≤6V输出电压 >6V输出电压 ｜ 6 A 3 A
• 串联操作的最大电压：NGL202 ｜ 40V
• 并联操作的最大电流：R&S®NGL202，≤ 6 V输出电压 ｜ 12 A
• R&S®NGL202，> 6 V输出电压：6 A
• 可调节输出阻抗：50 mΩ至100 Ω
• 调节间隔：1 mΩ
• 恢复时间：< 10 ms（测量值）
• 电压纹波和噪声：20 Hz至20MHz < 2 mV（峰间）（测量值） ｜ < 500 µV (RMS)，
• 电流纹波和噪声：20 Hz至20MHz ｜ < 1 mA (RMS)（测量值）
• 负载电压范围：0 V至20 V
• 最大负载功率：NGL201 ｜ 60 W
• 每个通道的最大负载电流：3 A
负载模式 恒定电压、恒定电流、恒定电阻
• 恒定电阻范围：0 Ω至10 kΩ（0.1 Ω间隔）
• 电压：±（输出的% +偏移） ｜ < 0.01% + 1 mV
• 电流：±（输出的% +偏移） ｜ < 0.01% + 0.1 mA
• 负载恢复时间：调节到设定电压的±20 mV以内 ｜ < 30 µs（测量值）
编程分辨率
• 电压：1 mV
• 电流：0.1 mA
编程准确性
• 电压：±（输出的% +偏移） ｜ < 0.02% + 3 mV
• 电流：±（输出的% +偏移） ｜ < 0.05% + 2 mA
回读分辨率
• 电压：10 μV
• 电流：10 μA
回读准确性
• 电压：±（输出的% +偏移） ｜ < 0.02% + 2 mV
• 电流：±（输出的% +偏移） ｜ < 0.05% + 250μA
• 温度系数（每°C）：+5°C至+20°C以及+30°C至+40°C
• 电压：0.15 ×规格/°C
• 电流：0.15 ×规格/°C
• 最大感应补偿：2 V（测量值）
额定值
• 最大接地电压：250 V DC
• 最大反电压：连接到输出的相同极性电压 ｜ 22V
• 最大反向电压：连接到输出的相反极性电压 ｜ 0.5V
• 最大反向电流：最多5分钟 ｜ 1 A
远程控制
• 命令处理时间：< 6 ms（标称值）
保护功能
• 编程分辨率：1 mV
• 编程分辨率：0.1 mA
• 响应时间：(Iload > Iresp × 2)，Iload ≥ 2 A条件下 ｜ < 1.5ms（测量值）
• 保险丝链接（FuseLink功能）：NGL202 是
特殊功能
• 输出斜坡功能：EasyRamp
• EasyRamp时间：10 ms至10 s（10 ms间隔）
输出延迟
• 同步性：NGL202 ｜ < 25 µs（测量值）
• 每通道延迟：1 ms至10 s（1 ms间隔）
• 任意波功能：QuickArb
参数 电压、电流、时间
• 最大数据点数量：4096
• 驻留时间：1 ms至10 h（1 ms间隔）
• 重复：继续或爆发模式，1到65 ｜ 535次重复
触发 通过键盘、远程控制或可选接口手动触发
• 统计数值（采样时间）：电压 最小值、最大值、平均值(100 ms)
• 电流：最小值、最大值、平均值(100 ms)
• 功率：最小值、最大值、平均值(100 ms)
• 能量：64 ms
• 数字触发和控制接口：数字I/O，R&S®NGL-K103
• 最大电压（输入/输出）：24 V
• 上拉电阻（输入/输出）：连接至3.3 V ｜ 20 kΩ
• 输入电平：低电平 ｜ < 0.8 V（标称值）
• 高电平：> 2.4 V（标称值）
• 最大漏极电流（输出）：500 mA
数据记录标准模式
• 最大采集率：10 sample/s
• 存储深度：内部800 MB，或外部存储器大小
• 电压分辨率：10 μV
• 电压准确性：±（输出的% +偏移） ｜ < 0.02% + 2 mV
• 电流分辨率：10 μA
• 电流准确性：±（输出的% +偏移） ｜ < 0.05% + 250μA
• R o h d e&Schwarz R&S®NGL200电源系列：13
显示屏和接口
• 显示屏：TFT 5" 800像素×480像素WVGA触摸屏
• 前面板连接：NGL201 ｜ 4 mm安全插座（通道输出和远程感应）
• NGL：4 mm安全插座（通道输出）
• 后面板连接：每个通道8引脚连接器插头块
• 远程控制接口：标配 USB-TMC，USB-CDC（虚拟COM端口）
LAN
• NGL-B：IEEE-488 (GPIB)
环境条件
• 温度：工作温度范围 ｜ +5°C至+40°C
• 存储温度范围：20°C至+70°C
• 湿度：无冷凝 ｜ 5%至95%
• 高度：操作高度 最高2000m海拔高度
性能数据
• 电源标称电压：100 V/115 V/230 V (±10%)
• 电源频率：50 Hz至60Hz
• 最大功耗：400 W（测量值）
• 额定电流：1.7 A至3.8 A（测量值）
• 电源保险丝：2 × T4.0H/250 V
符合性数据
• 韩国：KC认证
• 美国、加拿大：CSA-C22.2 No. 61010-1
机械阻力
• 5 Hz至55Hz，0.3 mm（峰间）
• 振动：正弦曲线 ｜ 55 Hz至150Hz，常量为0.5 g，
• 符合EN：60068-2-6
• 符合EN：60068-2-64
• 冲击：40 g冲击谱，符合MIL-STD-810E，方法516.4，流程I
机械数据
• 尺寸：宽×高×深 ｜ 222 mm × 97 mm × 436 mm
• 重量：NGL201 ｜ 7.1 kg
• NGL：7.3 kg
• 机架安装：R&S®HZN96选件 ½ 19"，2 HU
• 建议的校准间隔：在指定的环境条件下每周运行40小时 ｜ 1年
基本单元
• 单通道电源：NGL201 ｜ 3638.3376.02
• 双通道电源：NGL202 ｜ 3638.3376.03
接口选件
• 数字触发I/O：NGL-K103 ｜ 3652.6385.02
• IEEE-488 (GPIB)接口：NGL-B105 ｜ 3652.6356.02
系统组件
• 19"机架适配器，2 HU：HZN96 ｜ 3638.7813.02
保修
• 基本单元：3年
维修选项
• 延长保修，一年：WE1
• 延长保修，两年：WE2 联系当地的罗德与施瓦茨销售处。
• 包含校准的延长保修，一年：CW1
• 包含校准的延长保修，两年：CW2
包含校准的延长保修（CW1和CW2）
• 以组合价格添加校准服务，增强延长保修。此组合服务可确保在合同期限内定期校准、检查和维护罗德与施瓦茨产品。包括按照建议间隔进行的所有维修2)和校

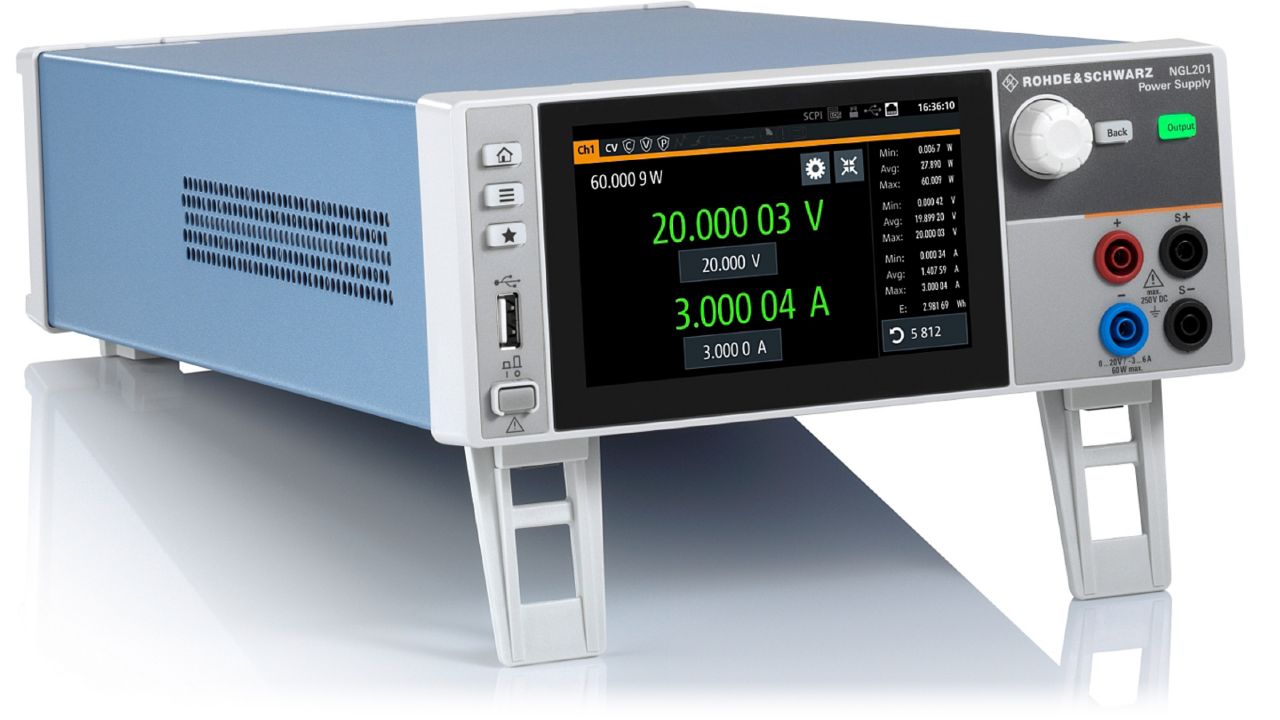

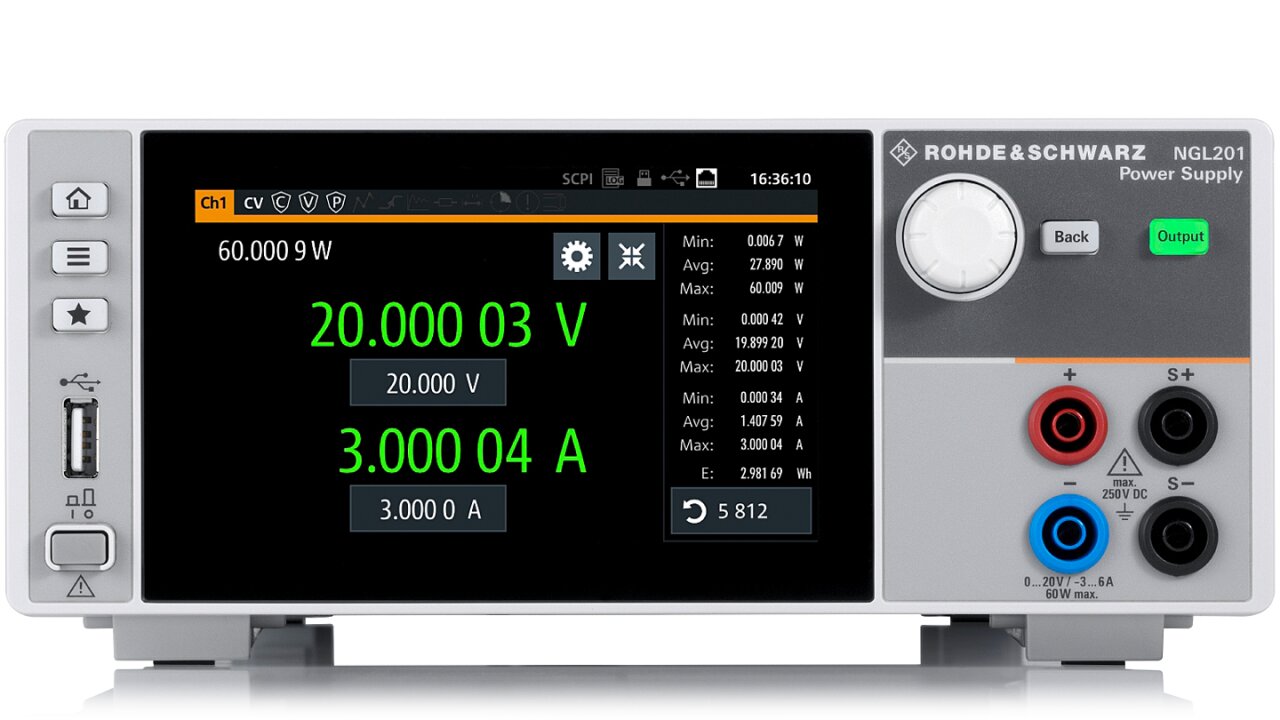

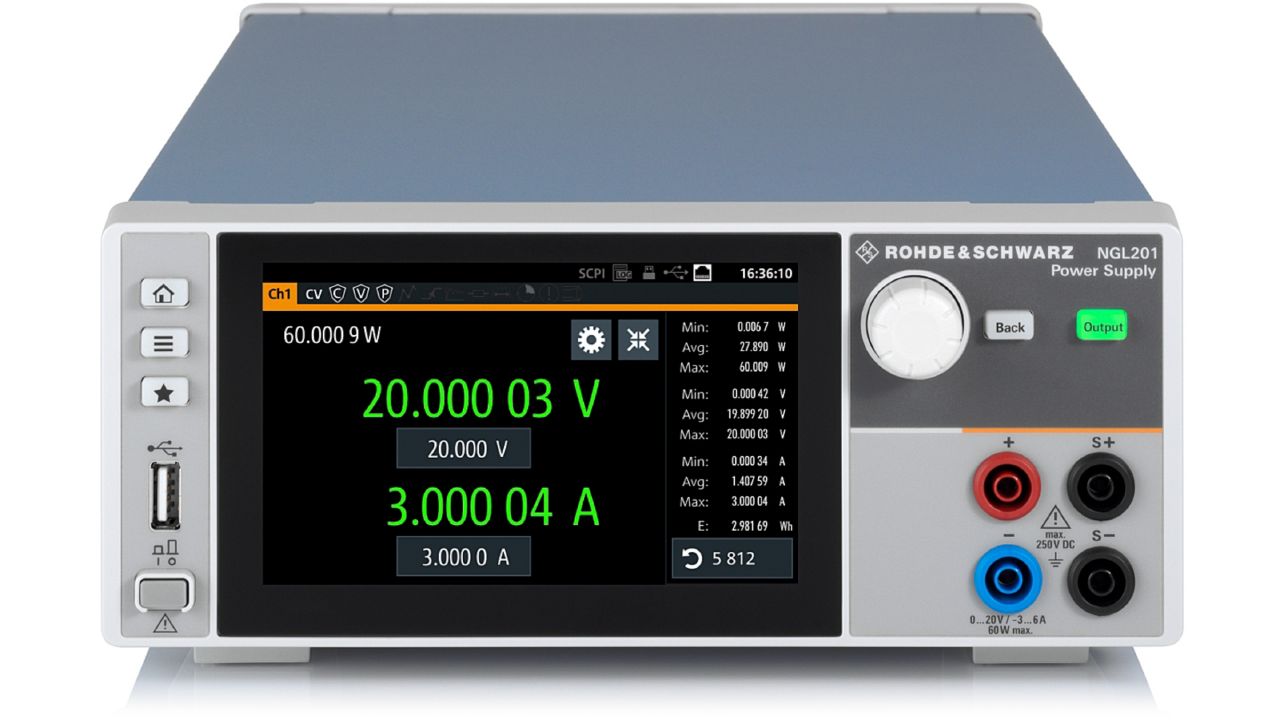

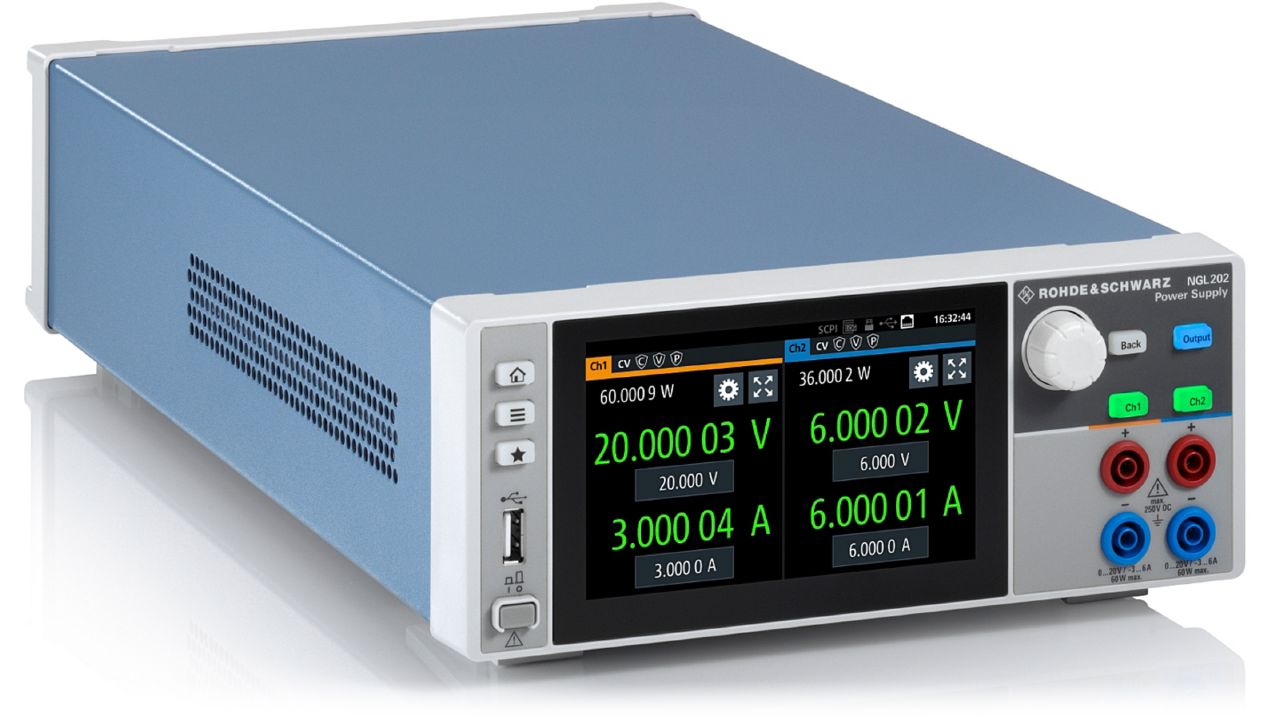

R&S®NGL201，前视图

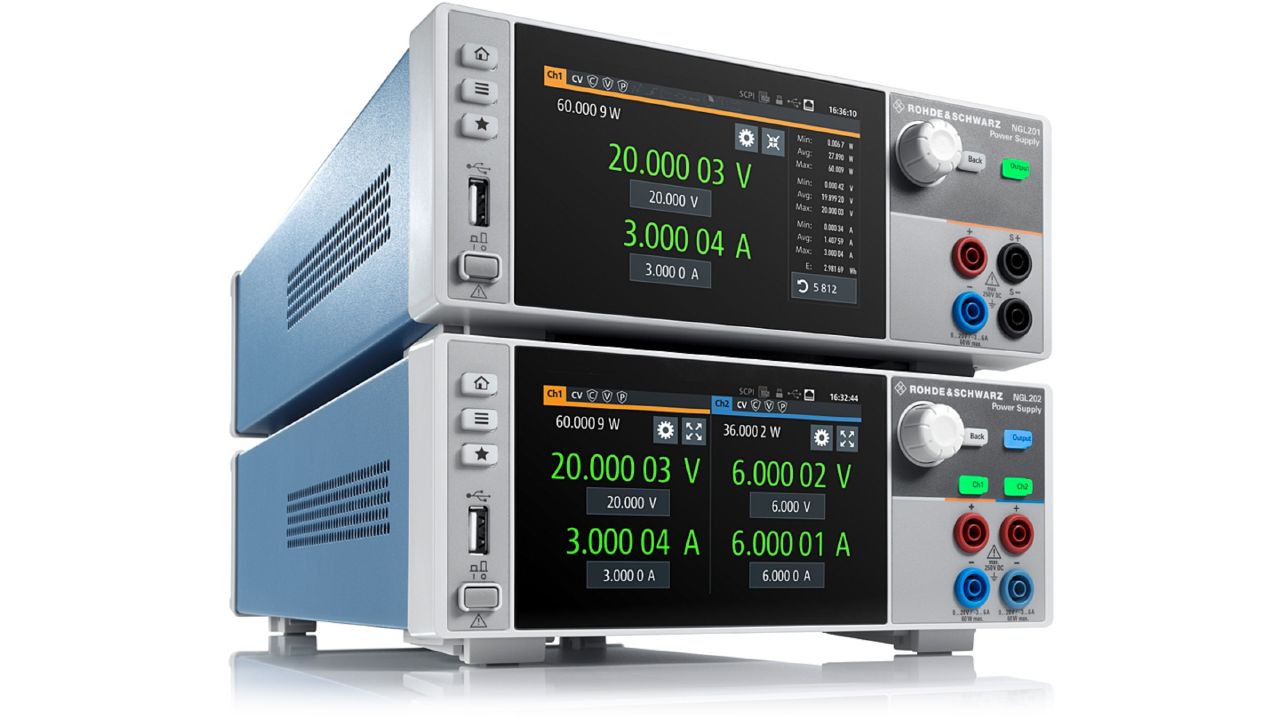

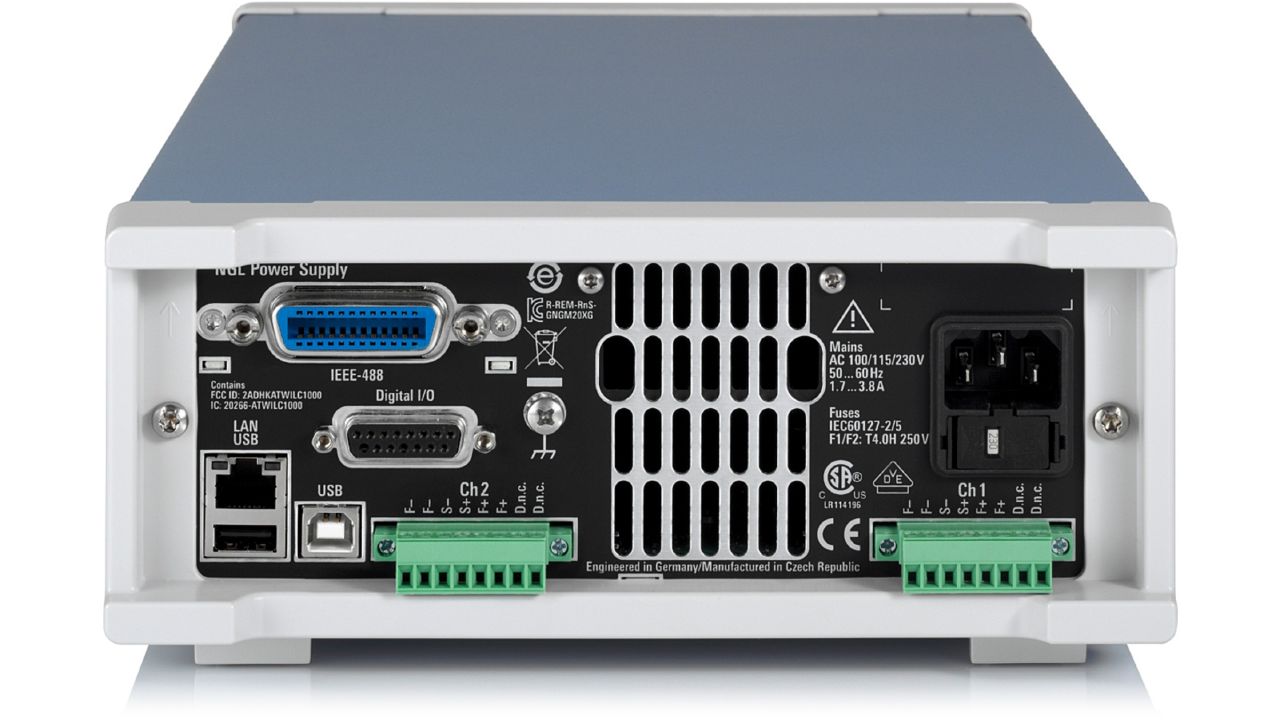

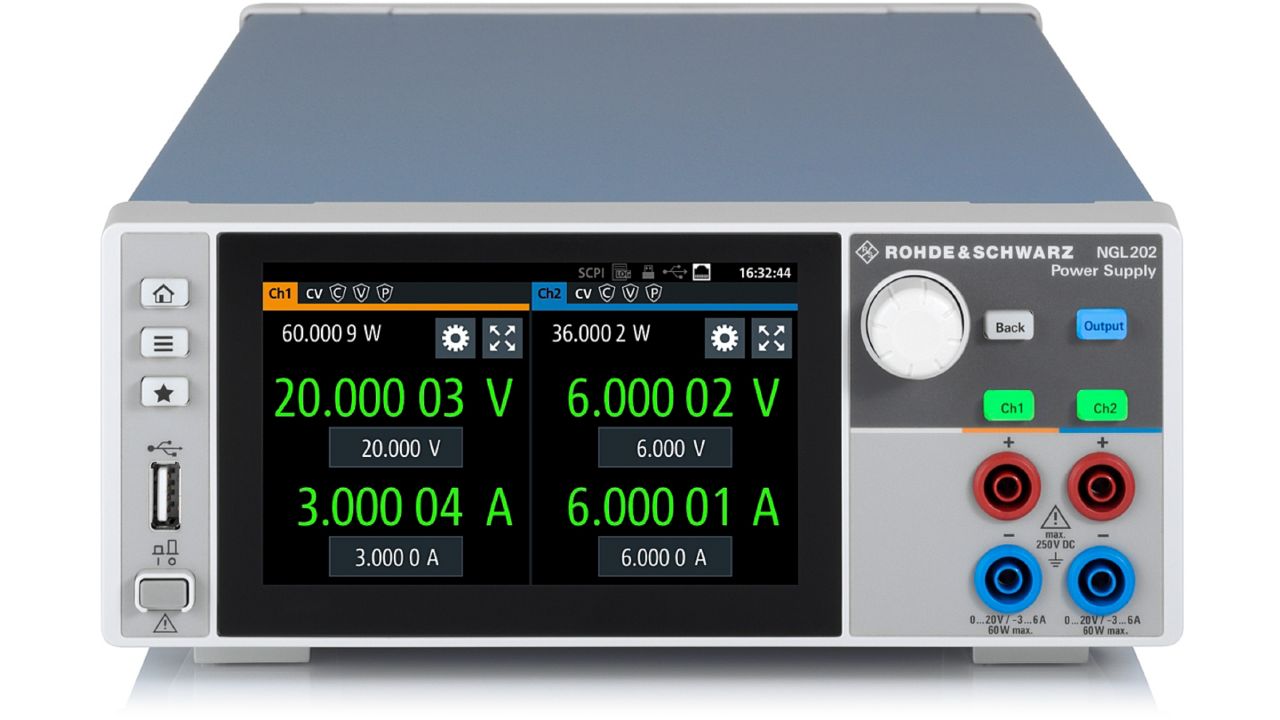

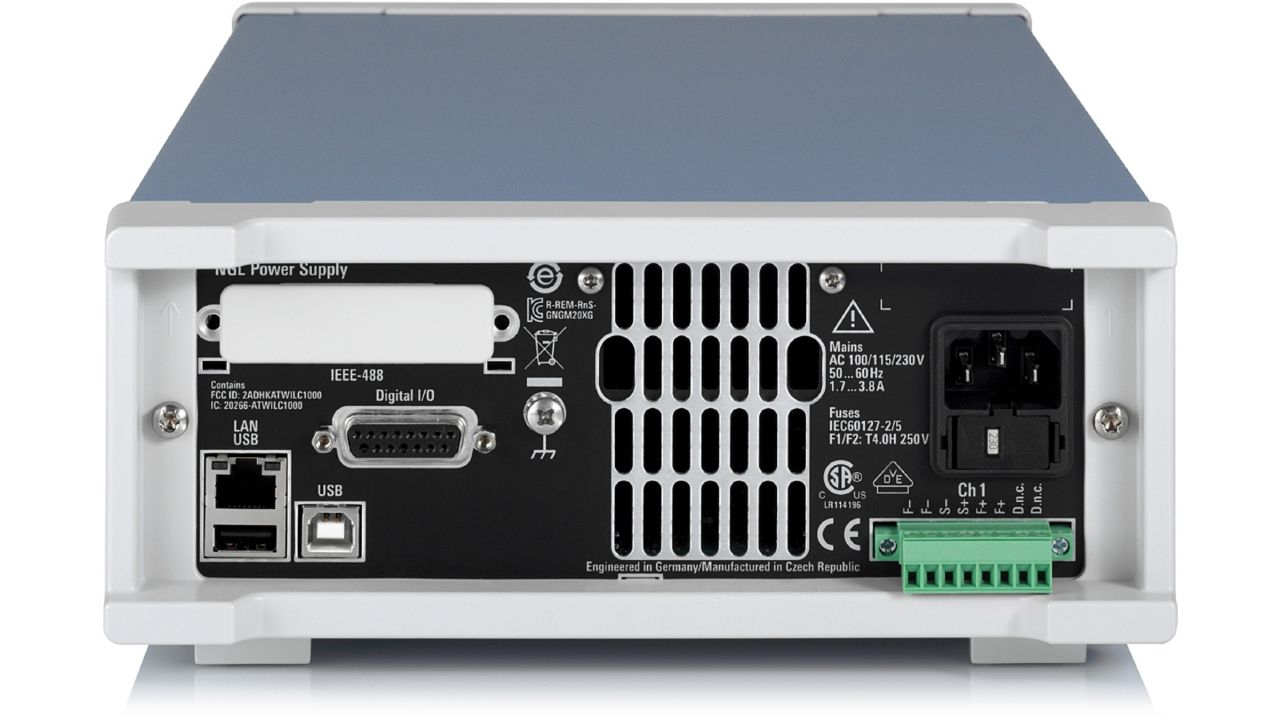

• R&S®NGL202，前视图：R&S®NGL202，后视图
• R o h d e&Schwarz R&S®NGL200电源系列：15
作为测试测量、技术系统以及网络安全方面的行业先
• 驱，Rohde：& Schwarz technolog y group通过先进方案为世界
罗德与施瓦茨客户支持
• R&S®：是罗德与施瓦茨注册商标
• R&S®商品名是所有者的商标 | 中国印制：是罗德与施瓦茨注册商标
型号与选件
• 官方型号：NGL200、NGL202、NGL-B105
指标整理自官方文件：NGL200_dat_zh-CN_5216-1057-35_v0300.pdf
