SMZ 倍频器
R&S®SMZ 是罗德与施瓦茨的倍频器。官方目录位于「信号发生器 / 倍频器」。官方技术指标共 40 组、93 项，详见「详细指标」。
产品简介

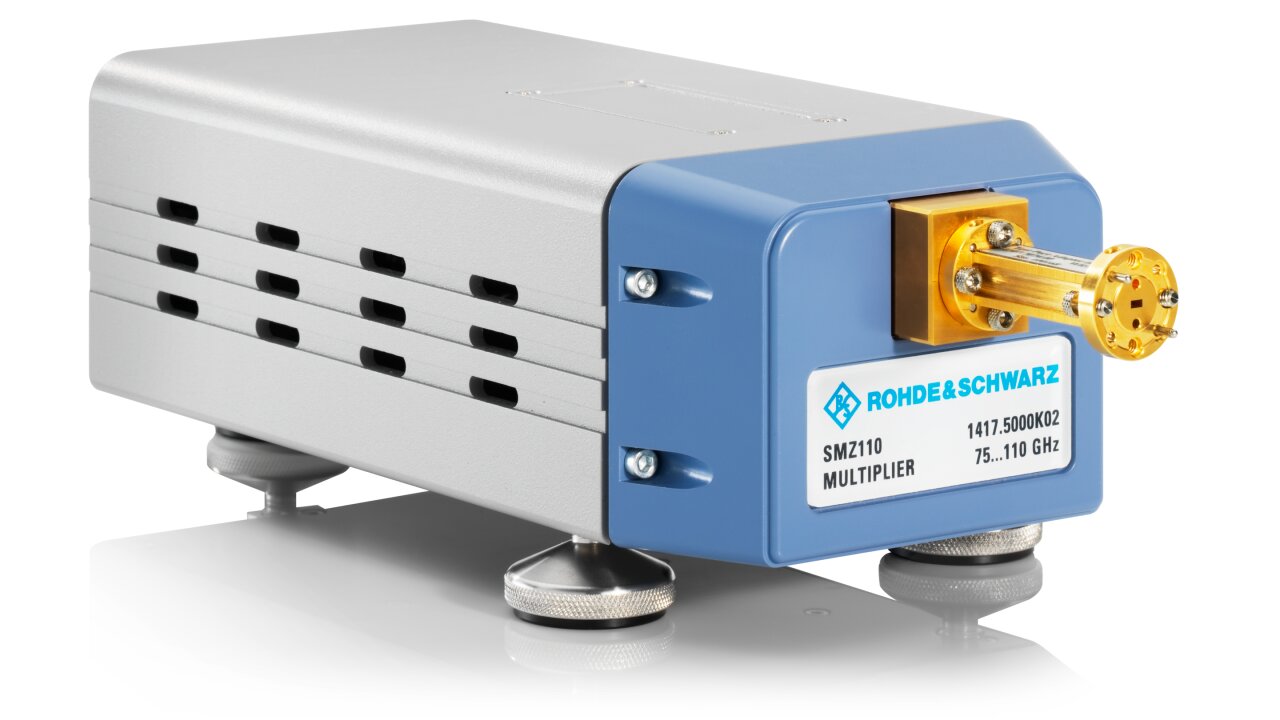

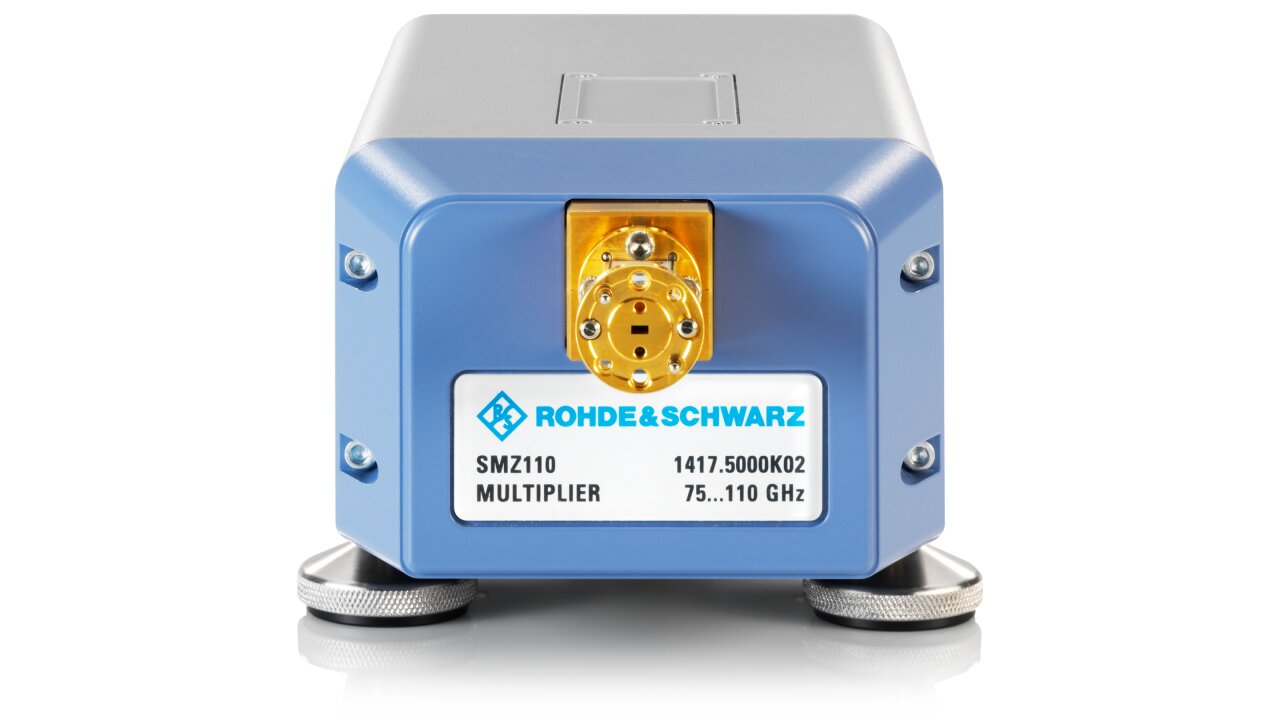

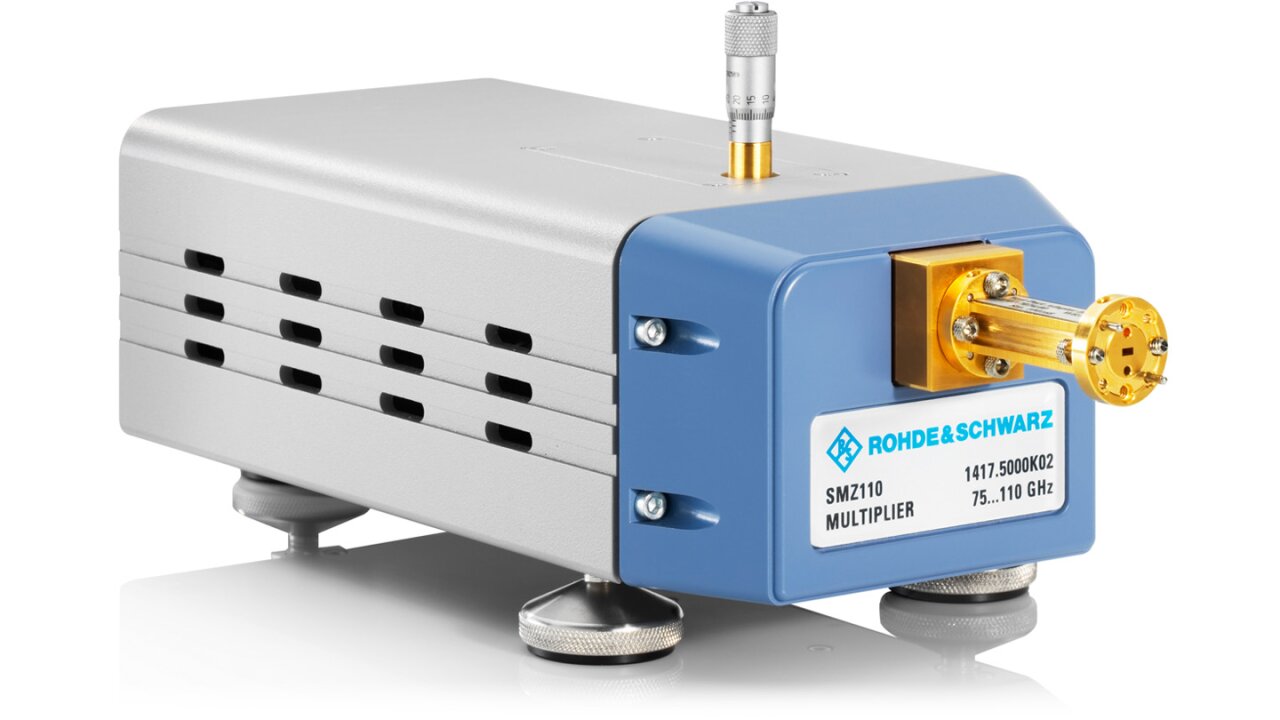

最新 R&S®SMZ 倍频器系列将易于操作性与精确的输出电平相结合，频率范围介于 50 GHz 至 170 GHz。
官方公布的主要指标：分辨率 0.01 dB；电压 +9 V ± 540 mV；Input range SMZ75 ｜ 8.3 GHz至12.5GHz；SMZ 10 GHz至15GHz；Output range SMZ75 ｜ 50 GHz至75GHz。
官方公布的产品型号：SMZ、SMZ90、SMZ110、SMZ170、SMZ75。
核心参数
• 分辨率：0.01 dB
• 电压：+9 V ± 540 mV
• Input range：SMZ75 ｜ 8.3 GHz至12.5GHz
• SMZ：10 GHz至15GHz
• Output range：SMZ75 ｜ 50 GHz至75GHz
• Input：SMZ75、SMZ90、SMZ110、SMZ170
• level range for operation：+6 dBm to +10 dBm
• input impedance VSWR in：< 2 50 Ω system
产品型号
• 官方型号：SMZ、SMZ90、SMZ110、SMZ170、SMZ75
资源下载
详细指标请见 SMZ 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
罗德与施瓦茨 · Rohde & Schwarz
SMZ 倍频器 详细指标
R&S®SMZ 是罗德与施瓦茨的倍频器。官方目录位于「信号发生器 / 倍频器」。官方技术指标共 40 组、93 项，详见「详细指标」。
以下为 R&S®SMZ 的官方技术指标，共 40 个指标组、93 项。
参数名以行业通用中文术语为主（其中 85 项保留官方规格书原文），数值与单位保留官方规格书原样。
频率
• Input range：SMZ75 ｜ 8.3 GHz至12.5GHz
• SMZ：10 GHz至15GHz
• SMZ：12.5 GHz至18.4GHz
• SMZ：9.1 GHz至14.2GHz
• Output range：SMZ75 ｜ 50 GHz至75GHz
• SMZ：60 GHz至90GHz
• SMZ：75 GHz至110GHz
• SMZ：110 GHz至170GHz
电平
• Input：SMZ75、SMZ90、SMZ110、SMZ170
• level range for operation：+6 dBm to +10 dBm
• input impedance VSWR in：< 2 50 Ω system
• input connector：K female (50 Ω)
• input damage level：> +16 dBm
• Output：output level at specified input level
• SMZ：+5 dBm (typ.)
• SMZ：+11 dBm (typ.)
• SMZ：+12 dBm (typ.)
• SMZ：+8 dBm (typ.)
with R&S®SMZ-B75M option mechanically controlled attenuator
• maximum output level at specified input：+4 dBm (typ.)
电平
• minimum output level at specified input：< -25 dBm
with R&S®SMZ-B90M option mechanically controlled attenuator
• maximum output level at specified input：+10 dBm (typ.)
电平
• minimum output level at specified input：< -25 dBm
with R&S®SMZ-B110M option mechanically controlled attenuator
• maximum output level at specified input：+11 dBm (typ.)
电平
• minimum output level at specified input：< -25 dBm
电平
• > 0 dBm：< 1.0 dB 0 dBm to > -10 dBm < 1.5 dB -10 dBm to -25 dBm < 2.0 dB
with R&S®SMZ-B75E option electronically controlled attenuator
• maximum output level at specified input：+1 dBm (typ.)
电平
• minimum output level at specified input：< -15 dBm
with R&S®SMZ-B90E option electronically controlled attenuator
• maximum output level at specified input：+9 dBm (typ.)
电平
• minimum output level at specified input：< -7 dBm
with R&S®SMZ-B110E option electronically controlled attenuator
• maximum output level at specified input：+8 dBm (typ.)
电平
• minimum output level at specified input：< -8 dBm
电平
• 分辨率：0.01 dB
• > 0 dBm：< 1.0 dB 0 dBm to > -5 dBm < 1.5 dB -5 dBm to -15 dBm < 2.0 dB
• output impedance VSWR：< 1.7
频谱纯度
• 谐波：SMZ75 ｜ < -20 dBc (meas.)
• SMZ：< -20 dBc (meas.)
• SMZ：< -20 dBc (meas.)
• SMZ：< -20 dBc (meas.)
• Subharmonics (in-band)：SMZ75 50 GHz至55GHz < -10 dBc (typ.) > 55 GHz至70GHz < -20 dBc (typ.) > 70 GHz至75GHz < -10 dBc (typ.)
R&S®SMZ90
• 60 GHz to 70 GHz：< -10 dBc (typ.) > 70 GHz至90GHz < -20 dBc (typ.)
• SMZ：< -20 dBc (typ.)
R&S®SMZ170
• 110 GHz to 120 GHz：< -10 dBc (typ.) > 120 GHz至145GHz < -20 dBc (typ.) > 145 GHz至170GHz < -15 dBc (typ.)
• In-band spurious：SMZ75 ｜ < -20 dBc (typ.)
• SMZ：< -20 dBc (typ.)
• SMZ：< -20 dBc (typ.)
• SMZ：< -20 dBc (typ.)
Front panel connector
• Test port adapter with：RF output port
• UG387/U-M & IEEE1785.2 flange：SMZ90 waveguide WR12
• compatible：SMZ110 waveguide WM2540 (WR10)
• SMZ：waveguide WM1651 (WR6.5)
Rear panel connectors

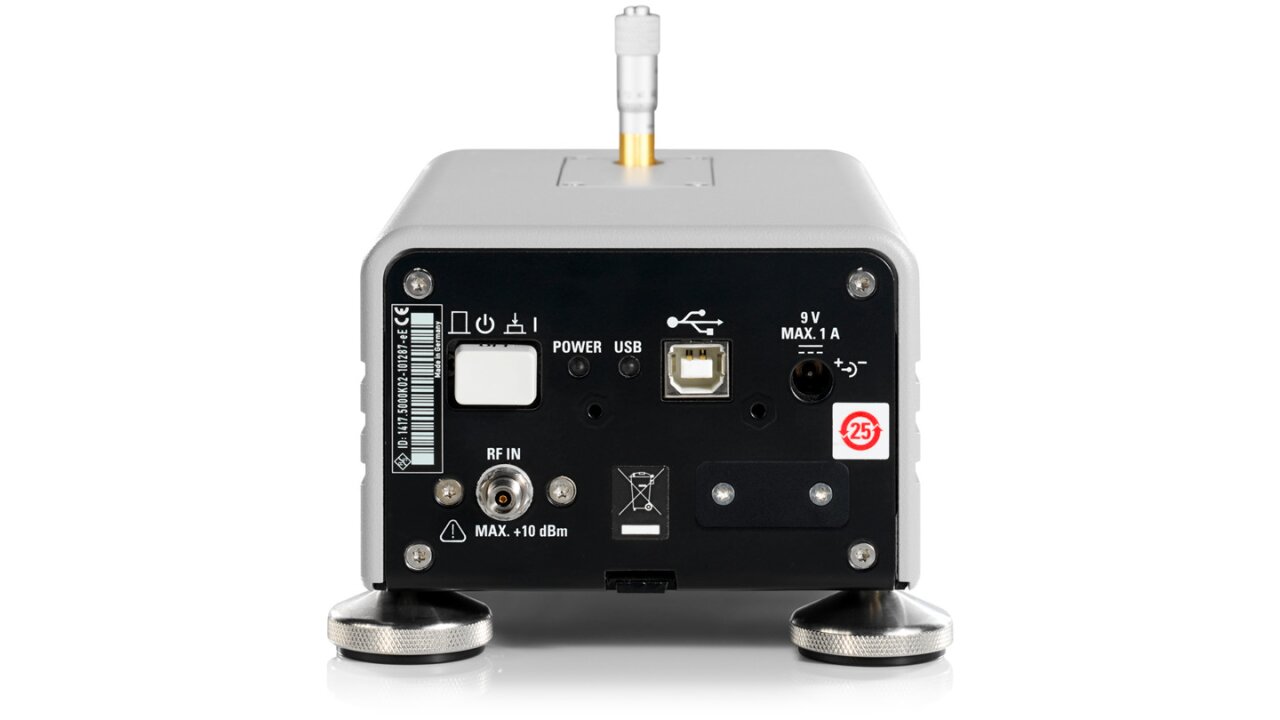

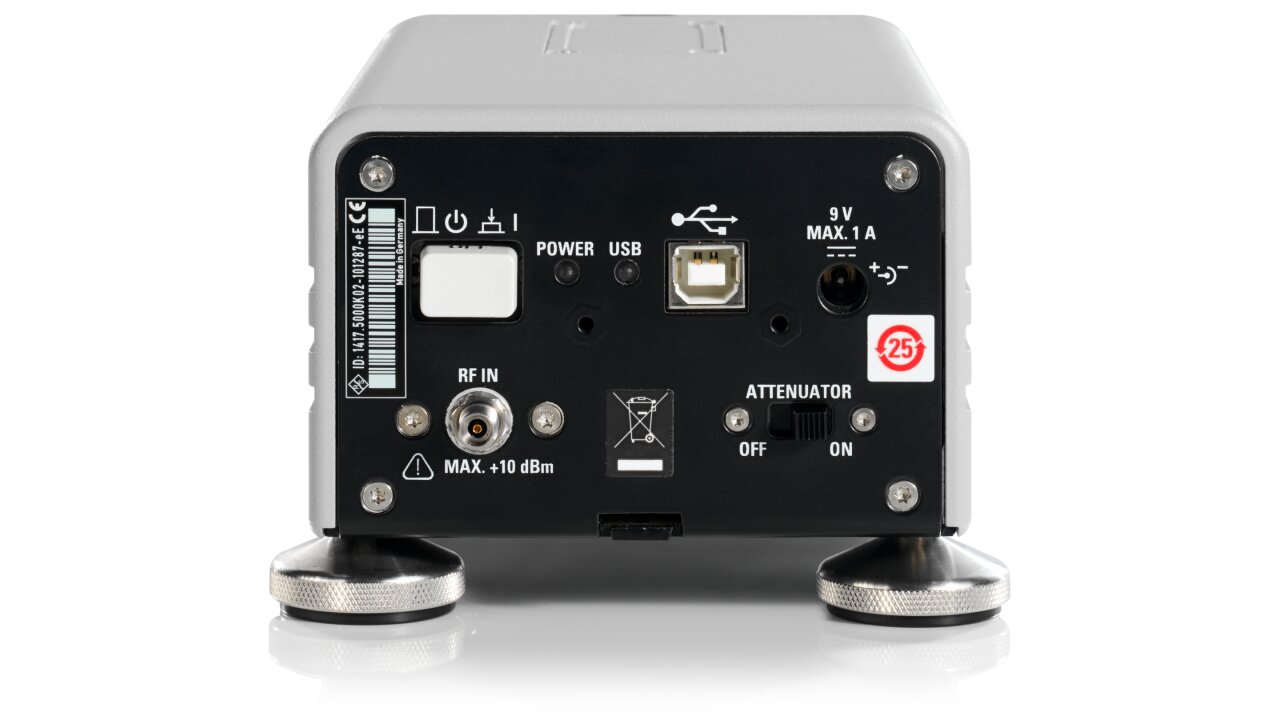

• RF input connector：RF IN K female (50 Ω)
• Power connector：connector type DIN 45323
• 电压：+9 V ± 540 mV
current
• R&S®SMZ75, R&S®SMZ90,：< 1 A
R&S®SMZ110
• SMZ：< 2 A
一般数据
• DC power adapter
• Order No.：to be delivered with R&S®SMZ75, ｜ 1307.8929.00
R&S®SMZ90, R&S®SMZ110
• to be delivered with R&S®SMZ：3589.6959.00
• AC input voltage range：100 V至240 V ± 10 %
• AC supply frequency：50 Hz至60Hz - 6 %/+ 5 %
• Max. input current：SMZ75、SMZ90、SMZ110 ｜ 0.045 A
• SMZ：0.09 A
• Power consumption, fully equipped,：SMZ75、SMZ90、SMZ110 ｜ 10 W (meas.)
• 230 V AC：SMZ170 ｜ 20 W (meas.)
EMC
• Immunity to interfering field strength：up至10 V/m
Mechanical resistance
• Vibration：sinusoidal ｜ 5 Hz至150Hz, max. 2 g at 55Hz,
max. 0.5 g at 55 Hz to 150 Hz,
• in line with EN 60068：2-6
• random：10 Hz至300Hz, acceleration 1.2 g RMS,
in line with EN 60068-2-64
• Shock：40 g shock spectrum,
Environmental conditions
• permissible temperature range：+5 °C to +40 °C
• storage：40 °C to +71 °C
Dimensions and weight
• 尺寸：W × H × D ｜ 114 mm × 78 mm × 278 mm
• (with feet height adjusted to 12 mm)：(4.49 in × 3.07 in × 10.94 in)
• 重量：when fully equipped ｜ 1.4 kg (3.09 lb)
订购信息
• Designation：Type Order No.
基本单元
• Frequency multiplier, 50 GHz to 75 GHz：SMZ75 ｜ 1417.4004K02
• Frequency multiplier, 60 GHz to 90 GHz：SMZ90 ｜ 1417.4504K02
• Frequency multiplier, 75 GHz to 110 GHz：SMZ110 ｜ 1417.5000K02
• Frequency multiplier, 110 GHz to 170 GHz：SMZ170 ｜ 1417.5500K02
推荐附件
• Hardcopy manual (English)：1417.4027.32
• Coaxial cable with SMA connectors 50 Ω (length 0.5 m)：3586.9963.00
• Coaxial cable with SMA connectors 50 Ω (length 1.0 m)：3586.9970.00
• Waveguide-to-waveguide adapter WR6.5,：1314.5815.00
HP/A compatible (as test port saver)
• Waveguide-to-waveguide adapter WR10,：1307.7074.00
HP/A compatible (as test port saver)
• Waveguide-to-waveguide adapter WR12,：1314.5796.00
HP/A compatible (as test port saver)
• Waveguide-to-waveguide adapter WR15,：1314.5780.00
HP/A compatible (as test port saver)
• USB cable, USB/-A to USB/-B (length 2.0 m)：1507.0567.00
• Hex ball driver 3/32：1307.8670.00
Service options
• Extended warranty, one year：WE1 Please contact your local
• Extended warranty, two years：WE2 Rohde & Schwarz sales
• Extended warranty, three years：WE3 office.
• Extended warranty, four years：WE4
sales and service network with locations in more than
• 70 countries.
型号与选件
• 官方型号：SMZ、SMZ90、SMZ110、SMZ170、SMZ75
指标整理自官方文件：SMZ_dat-sw_en_5214-4336-22_v0501.pdf
