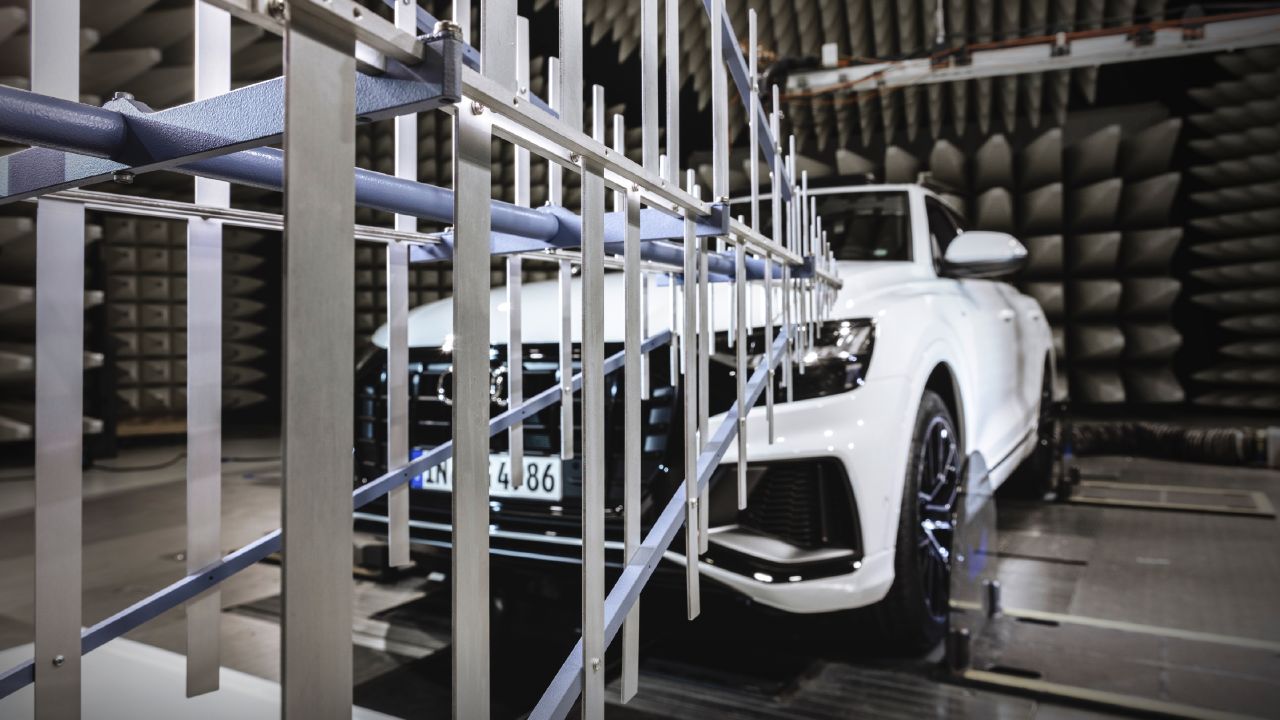

符合商业、汽车电子和军事EMC标准的EMI测试系统系列。
该型号官方中文站未提供独立中文产品手册，本节内容依据官方产品页与官方规格书整理。

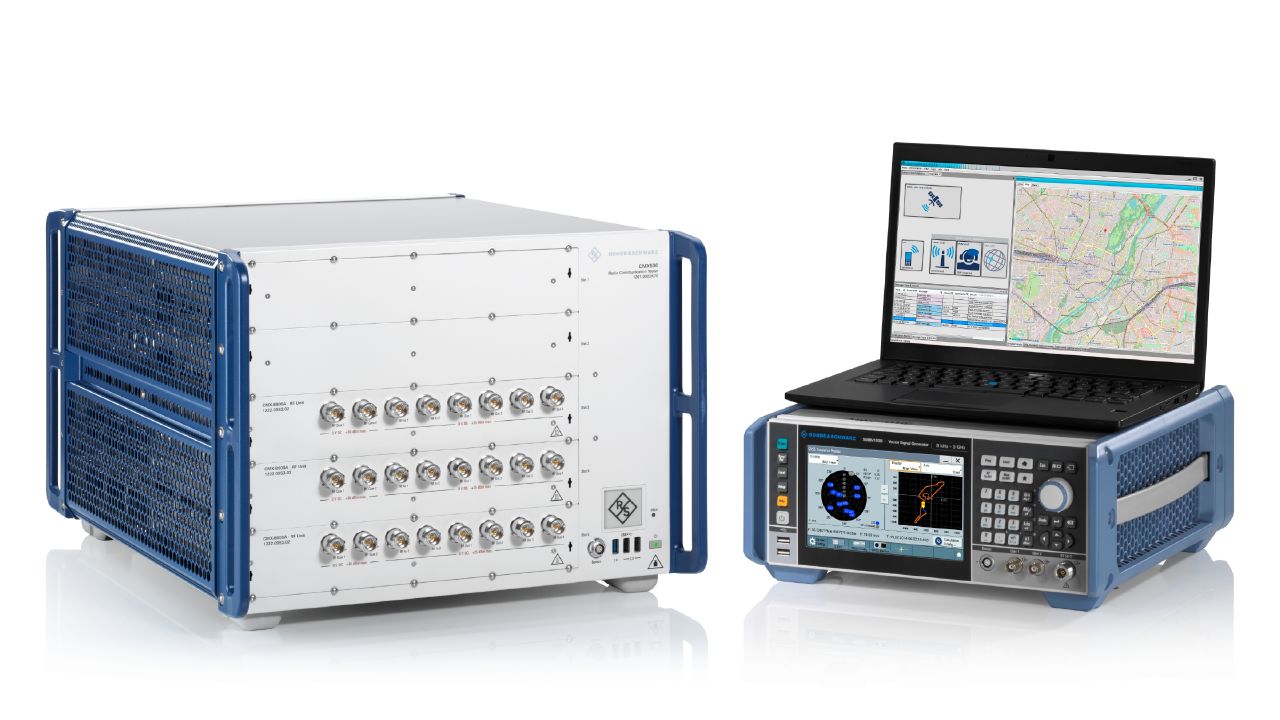

R&S®TS-LBS测试系统系列可灵活配置以测试用户设备(UE)和芯片组的多种定位技术
TS8991 40GHzOTA 性能测试系统|罗德与施瓦茨 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
罗德与施瓦茨 · Rohde & Schwarz

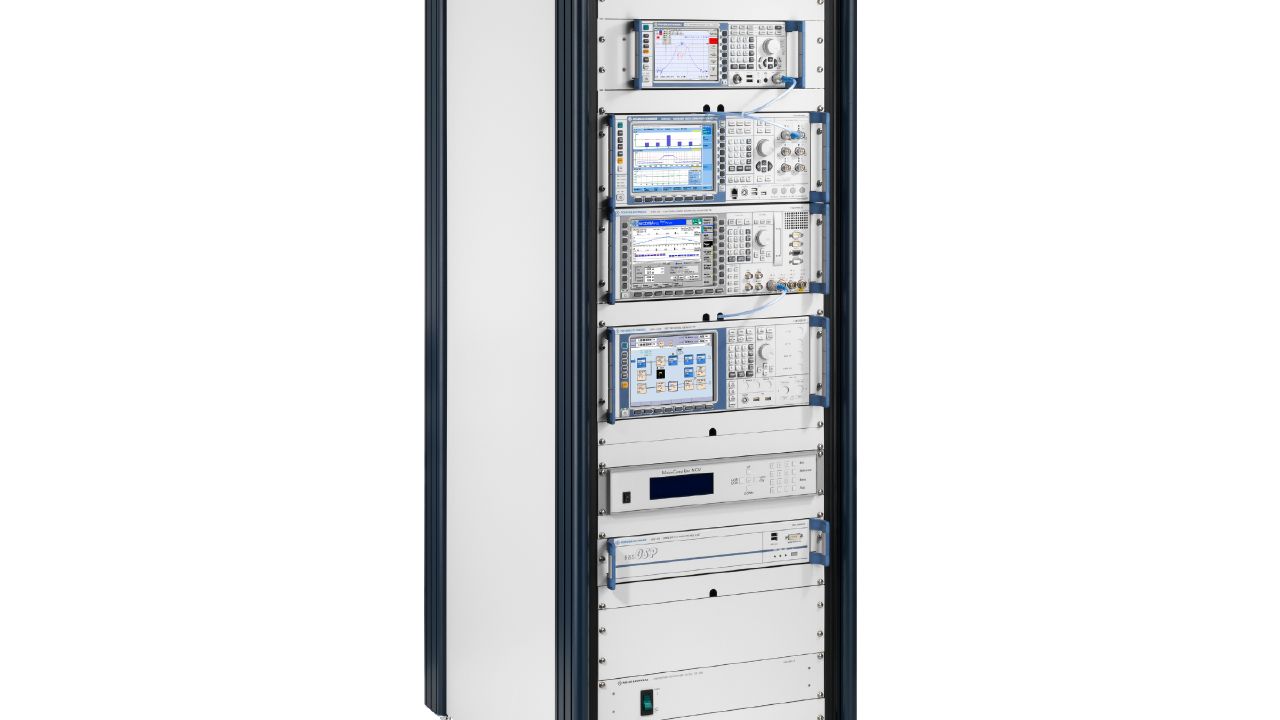

TS8991 OTA 性能测试系统
R&S®TS8991 是罗德与施瓦茨的 OTA 性能测试系统。官方目录位于「无线设备测试仪和系统 / 3GPP/CTIA 一致性测试系统」。官方技术指标共 87 组、269 项，详见「详细指标」。
产品简介
适用于天线、蜂窝和非蜂窝测试的交钥匙空口 (OTA) 解决方案。
无线设备随处可见， 但相关技术却复杂精巧。 从新技术的标准化到产品设计和生产 ， 我们的测试与测量解决方案都可以帮助您解决这种复杂问题。 我们提供全面出色的产品组合 ， 帮助您快速将解决方案投入市场。
罗德与施瓦茨利用我们在全球知名的测试设备 ， 结合专门开发的系统软件和按需采购的组件， 为您提供个性化解决方案。 作为EMC和OTA测试市场的领导者 ， 我们的系统以其非凡的精度、 耐用性和可扩展性而闻名， 有助于无缝集成新兴的无线标准。 得益于模块化设计 ， 系统可升级、 灵活、 面向未来， 可用于从入门级研发到大型解决方案等多种应用。
本手册将介绍我们的空口(OTA)和天线测试解决方案， 帮助您在实验室突破极限。
有关空口(OTA)和天线测试解决方案的更多详细信息 ， 可访问罗德与施瓦茨网站。
核心参数
• 频率范围：direct ｜ DC至40GHz
• 电流：950 mA (nom.)
• 阻抗：50 Ω (nom.)
• amplifier：10 MHz至26.5GHz
• Insertion loss, direct path：10 MHz至40GHz ｜ < 5 dB
• RF amplifier gain：10 MHz至10GHz
• at 0 dB attenuator：> 43 dB 10 GHz至20GHz
• at 30 dB attenuator：> 10.5 dB
功能与特点
• 第4页 R&S®TS8991： OTA性能测试系统简介

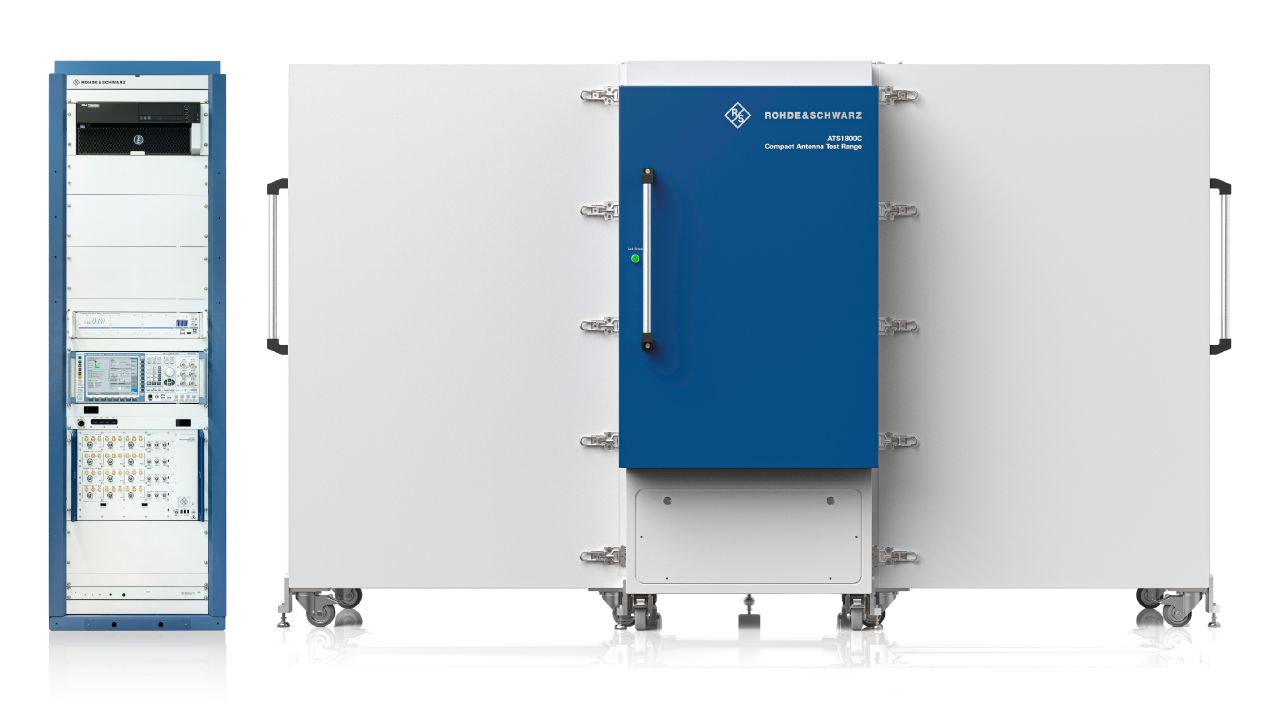

• 第5页 R&S®ATS1800C： 对天线、 模块或UE执行准确的远场表 征 ， 频率高达170 GHz
• 第6页 R&S®ATS800R： 超紧凑型CATR解决方案可用于天线表 征和5G FR2设备测试
• 第6页 R&S®CMQ： 在0.3 GHz至77 GHz范围内进行直接远场 OTA测量
• 第7页 R&S®TS7124射频屏蔽箱： 在300 MHz至18 GHz的频 率范围内进行可靠、 可重复的测量
• 第7页 R&S®DST200： 在400 MHz至18 GHz的频率范围内进 行无线设备准确辐射测试
• 第8页 R&S®CMW-Z10： 具有一流的屏蔽效能和卓越的耦合特 性 ， 频率最高8 GHz
• 第8页 适合各种尺寸和预算的天线和射频 模块测试解决方案
• 第9页 R&S®ATS1000天线测试系统： 进行5G和毫米波天线测 试
• 第9页 基站测试 紧凑型5G大规模MIMO基站测试解决方案
产品型号
• 官方型号：TS8991、Material2、RohacellHF71、Material4、Material6
资源下载
详细指标请见 TS8991 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®TS8991 的官方技术指标，共 87 个指标组、269 项。
参数名以行业通用中文术语为主（其中 169 项保留官方规格书原文），数值与单位保留官方规格书原样。
R&S®TS8991 OTA performance test system components
• DC至26.5GHz
• 频率范围：direct ｜ DC至40GHz
• amplifier：10 MHz至26.5GHz
• Insertion loss, direct path：10 MHz至40GHz ｜ < 5 dB
• RF amplifier gain：10 MHz至10GHz
• RF amplifier gain：at 30 dB attenuator ｜ > 15 dB
• at 0 dB attenuator：> 43 dB 10 GHz至20GHz
• at 30 dB attenuator：> 10.5 dB
• at 0 dB attenuator：> 43 dB 20 GHz至26.5GHz
• at 30 dB attenuator：> 8 dB
• at 0 dB attenuator：> 35 dB
• RF amplifier input power：max. 24 dBm at 0 dB attenuator
• RF amplifier P1dB：22 dBm
• RF connectors：RF input/output 1 ｜ 2.92 mm (f)
• RF input/output 2：2.92 mm (f)
• 电源：TC-AZ-HOL1、TC-EL-HOL1
• Control interface：OSP-B153B
• Supply voltage：+28 V, ±12 V, +8 V, 5.2 V, +3.3 V DC
• 电流：950 mA (nom.)
• 尺寸：W × H × D ｜ 215 mm × 97.3 mm × 94.6 mm
(8.46 in × 3.83 in × 3.72 in)
• 重量：1.5 kg (3.3 lb)
• DC至67GHz
• 频率范围：direct ｜ DC至67GHz
• low noise amplifier：2 GHz至67GHz
• Insertion loss, direct path：400 MHz至18GHz o 18GHz 18 GHz至40GHz 40 GHz至67GHz ｜ < 1.50 dB 1.25 dB < 2.00 dB < 3.00 dB
• RF amplifier gain：2 GHz至40GHz o 18GHz 40 GHz至50GHz 50 GHz至67GHz ｜ > 24 dB (typ.) > 23 dB (typ.) > 20 dB (typ.)
• RF amplifier input power：max. -15 dBm
• RF amplifier P1dB：+2 dBm
• phase：< 1°
• RF connectors：RF input ｜ 1.85 mm (f)
• RF output：1.85 mm (f)
• 电源：TC-AZ-HOL1、TC-EL-HOL1
• Control interface：OSP-B153B
• Supply voltage：+28 V, ±12 V, +8 V, 5.2 V, +3.3 V DC
• 电流：550 mA (nom.)
• 尺寸：W × H × D ｜ 215 mm × 97.3 mm × 94.6 mm
(8.46 in × 3.83 in × 3.72 in)
• 重量：1.5 kg (3.3 lb)
• DC至67GHz
• 频率范围：direct ｜ DC至67GHz
• low noise amplifier：2 GHz至67GHz
• Insertion loss, direct path：400 MHz至18GHz o 18GHz 18 GHz至40GHz 40 GHz至50GHz 50 GHz至67GHz ｜ < 2.00 dB 1.25 dB < 2.50 dB < 4.00 dB < 4.50 dB
• RF amplifier gain：2 GHz至40GHz o 18GHz 40 GHz至50GHz 50 GHz至67GHz ｜ > 23 dB (typ.) > 22 dB (typ.) > 20 dB (typ.)
• RF amplifier input power：max. -15 dBm
• RF amplifier P1dB：+2 dBm
• phase：< 1°
• RF connectors：RF input ｜ 2 x 1.85 mm (f)
• RF output：1.85 mm (f)
• 电源：TC-AZ-HOL1、TC-EL-HOL1
• Control interface：OSP-B153B
• Supply voltage：+28 V, ±12 V, +8 V, 5.2 V, +3.3 V DC
• 电流：550 mA (nom.)
• 尺寸：W × H × D ｜ 215 mm × 97.3 mm × 94.6 mm
(8.46 in × 3.83 in × 3.72 in)
• 重量：1.5 kg (3.3 lb)
• 频率范围：100 MHz至18GHz
• Insertion loss, direct path：100 MHz至18GHz ｜ < 1.5 dB
• 连接器：RF ports ｜ 3 × 2.4 mm (f)
• diplexer port：1 × SMA (f)
• LO/IF ports：2 × SMA (f)
measurement device)
• Power supply/control interface：OSP-B153B
• Supply voltage：+28 V, ±12 V, +8 V, 5.2 V, +3.3 V DC
• 尺寸：W × H × D ｜ 482.6 mm × 43 mm × 476 mm
(19 in × 1.69 in × 18.74 in)
• for rack mounting only：1 HU
• 重量：0.4 kg (0.88 lb)
• 50 GHz至75GHz
• 频率范围：RF ｜ 50 GHz至75GHz
• LO：8.0 GHz至12.84GHz
• IF：5 MHz至3.5GHz
(depends on measurements)
• RF gain：50 GHz至55GHz 55 GHz至75GHz ｜ 25 dB 20 dB
• Maximum input power：50 GHz至75GHz ｜ 20 dBm
• Drift over time：amplitude ｜ < 0.1 dB
• (1 h warm-up time)：phase ｜ < 5° at 75GHz
(depends on instrument)
• 连接器：RF input (front) ｜ 2 × 1.00 mm (f)
• RF output (rear)：SMA (f)
• 电源：TC-AZ-HOL1、TC-EL-HOL1
• Control interface：OSP-B153B
• Supply voltage：+28 V, ±12 V, +8 V, 5.2 V, +3.3 V DC
• 电流：max. 2.0 A
• 尺寸：W × H × D ｜ 215 mm × 72.3 mm × 94.6 mm
(8.46 in × 2.85 in × 3.72 in)
• 重量：1.5 kg (3.3 lb)
• 60 GHz至90GHz
• 频率范围：RF ｜ 60 GHz至90GHz
• LO：7.44 GHz至15.34GHz
• IF：5 MHz至3.5GHz
(depends on measurements)
• RF gain：60 GHz至90GHz ｜ 25 dB
• Maximum input power：60 GHz至90GHz ｜ 24 dBm
• Drift over time：amplitude ｜ < 0.1 dB
• (1 h warm-up time)：phase ｜ < 6° at 90GHz
(depends on instrument)
• 连接器：RF input (front) ｜ 2 × 1.00 mm (f)
• RF output (rear)：SMA (f)
• 电源：TC-AZ-HOL1、TC-ELHOL1
• Control interface：OSP-B153B
• Supply voltage：+28 V, ±12 V, +8 V, 5.2 V, +3.3 V DC
• 电流：max. 2.0 A
• 尺寸：W × H × D ｜ 215 mm × 72.3 mm × 94.6 mm
(8.46 in × 2.85 in × 3.72 in)
• 重量：1.5 kg (3.3 lb)
power supply for boxes
• Accessories：single 5 m 10-pin ODU cable for
R&S®OSP-B153B connection
• Mounting possibilities：R&S®TC-CCPXSHP, R&S®TC-CCPSHP,
R&S®CATR-MNT1
• Controls：R&S®TC-AZAMP67, R&S®TC-ELAMP67,
and R&S®TC-AZAMP26
• Power supply/control interface：OSP-B153B
• Supply voltage：+28 V, ±12 V, +8 V, 5.2 V, +3.3 V DC
• 尺寸：W × H × D ｜ 224 mm × 38 mm × 147 mm
(8.81 in × 1.49 in × 5.79 in)
• 重量：0.25 kg (0.55 lb)
power supply for boxes
• Accessories：single 5 m 10-pin ODU cable for
R&S®OSP-B153B connection
• Mounting possibilities：TC-CCPXSHP、TC-CCPSHP
and R&S®TC-CCPMHP
• Controls：R&S®TC-AZAMP67, R&S®TC-ELAMP67,
and R&S®TC-AZAMP26
• Power supply/control interface：OSP-B153B
• Supply voltage：+28 V, ±12 V, +8 V, 5.2 V, +3.3 V DC
• 尺寸：W × H × D ｜ 265 mm × 60 mm × 100 mm
(10.43 in × 2.36 in × 3.72 in)
• 重量：0.2 kg (0.44 lb)
• 频率范围：2 GHz至8GHz
• RF amplifier：signal gain ｜ 30 dB (typ.)
• maximum input power：+20 dBm
• maximum output power：+26 dBm
• 驻波比：RF inputs ｜ < 1.3
• RF outputs：< 1.6
• phase：< 1°
• RF connectors：RF input SMA (f)
• RF output：SMA (f)
• Supply voltage：+15 V DC
• 电流：3 A (nom.)
• 尺寸：W × H × D ｜ 356 mm × 137 mm × 291.5 mm
(14.01 in × 5.39 in × 11.48 in)
• 重量：4 kg (8.82 lb)
channel 1 from 0.1 GHz to 18 GHz, channel 2 from 2 GHz to 8 GHz
• Frequency range, channel 1：0.1 GHz至18GHz
• RF amplifier, channel 1：signal gain 0.1至8GHz 26 dB (typ.) 8至18GHz 24 dB (typ.)
• maximum input power：+15 dBm
• maximum output power：+30 dBm
• Frequency range, channel 2：2 GHz至8GHz
• RF amplifier, channel 2：signal gain ｜ 30 dB (typ.)
• maximum input power：+15 dBm
• maximum output power：+30 dBm
• 驻波比：RF inputs ｜ < 1.7
• RF outputs：< 1.3
• phase：< 1°
• RF connectors：RF input SMA (f)
• RF output：SMA (f)
• Supply voltage：+15 V DC
• 电流：3 A (nom.)
• 尺寸：W × H × D ｜ 356 mm × 137 mm × 291.5 mm
(14.01 in × 5.39 in × 11.48 in)
• 重量：4 kg (8.82 lb)
elevation arm, DC to 90 GHz
• 频率范围：DC至90GHz
• RF connectors：RF input/output ｜ 2 × 1.00 mm (f)
• RF input/output：2 × 1.85 mm (f)
• Switching time：< 10 ms
• Accessories：4-pin ODU cable to connect to
connect to R&S®TC-ELAMP67
• Power supply/control interface：4-pin ODU cable TC-FCON75A、TC-FCON90A
• Supply voltage：±12 V DC
• 电流：max. 150 mA
• 尺寸：W × H × D ｜ 101 mm × 44 mm × 53 mm
(4.00 in × 1.75 in × 2.10 in)
• 重量：0.2 kg (0.45 lb)
Components of pedestal with dimensions
• removable height discs (1 each), H × Ø：30 mm × 480 mm
(1.18 in × 18.90 in)
• 40 mm × 480 mm
(1.57 in × 18.90 in)
• 50 mm × 480 mm
(1.97 in × 18.90 in)
• 60 mm × 480 mm
(2.36 in × 18.90 in)
• 70 mm × 480 mm
(2.76 in × 18.90 in)
• 200 mm × 480 mm
(7.87 in × 18.90 in)

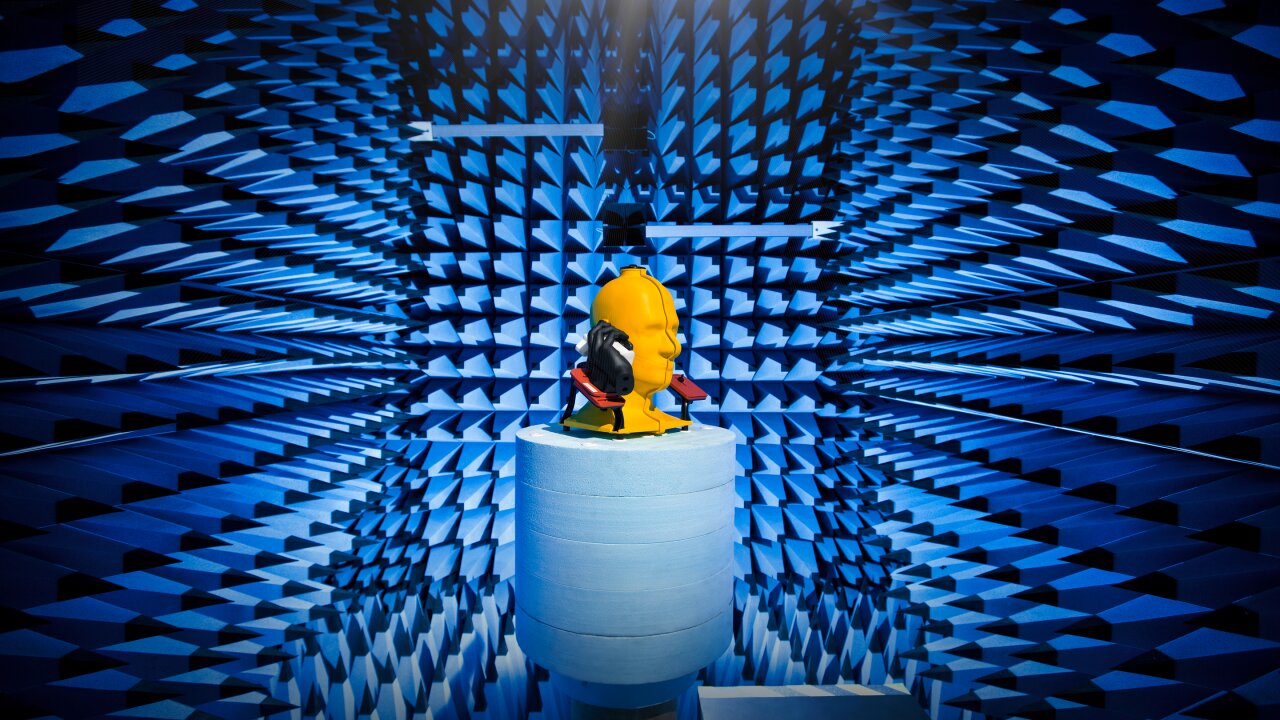

• disc for phantom head, H × Ø;：70 mm × 480 mm
• e.g. SPEAG Head-P：(2.76 in × 18.90 in)
• disc for phantom head, H × Ø;：40 mm × 480 mm
• e.g. for SPEAG SAM-V4.5BS：(1.57 in × 18.90 in)
• calibration disc, H × Ø;：40 mm × 480 mm
• useable for antennas:：(1.57 in × 18.90 in)
phantom disc mounted 1
• distance top surface to elevation axis：approx. 385 mm
height via exchange of removable discs
• Maximum load：centered ｜ 23 kg
• off center (25 cm deviation from pedestal：10 kg
以上为前 164 项指标；完整指标（共 269 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：TS8991、Material2、RohacellHF71、Material4、Material6
指标整理自官方文件：TS8991-Components_specs_en_3608-4151-22_v0400.pdf
