罗德与施瓦茨 · Rohde & Schwarz

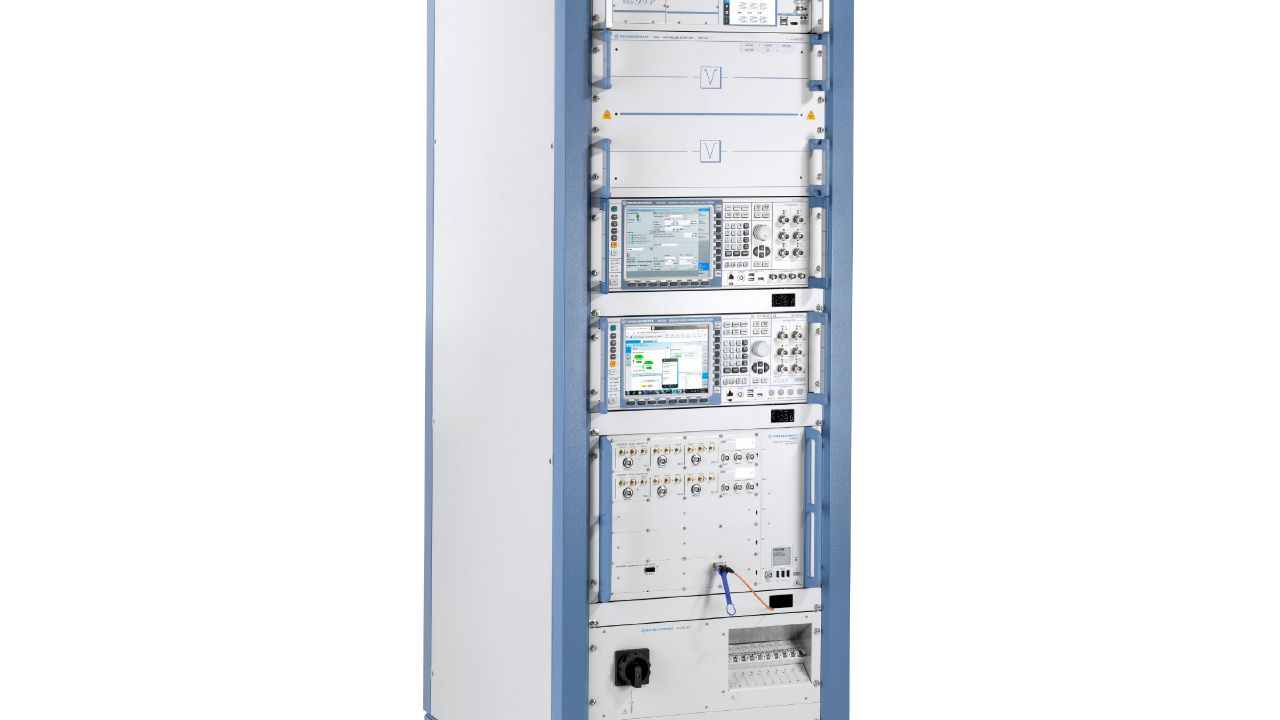

TS8996 RSE 测试系统
R&S®TS8996 是罗德与施瓦茨的 RSE 测试系统。官方目录位于「EMC 测试设备 / EMC 测试系统」。官方标称频率范围：30 MHz至18GHz。官方技术指标共 96 组、432 项，详见「详细指标」。
产品简介
全自动化无线通信设备辐射杂散发射测量，适用于研发和质量保证任务
官方公布的主要指标：频率范围 30 MHz至18GHz；噪声系数 RF IN to RF OUT ｜ typ. 4 dB, max. 6 dB；Maximum EUT power BiLog antenna, 3 m test distance ｜ +28 dBm；(X1/X2 to X9 connector) up至5GHz ｜ < 3 dB；up to 10 GHz < 4 dB。
官方公布的产品型号：TS8996、SGH60G25V。
核心参数
• 频率范围：30 MHz至18GHz
• 噪声系数：RF IN to RF OUT ｜ typ. 4 dB, max. 6 dB
• Maximum EUT power：BiLog antenna, 3 m test distance ｜ +28 dBm
• (X1/X2 to X9 connector)：up至5GHz ｜ < 3 dB
• up to 10 GHz：< 4 dB
• up to 18 GHz：< 6 dB
• from 1500 MHz to 8 GHz：> 40 dB
• from 30 MHz to 1000 MHz：< 2.5 dB
产品型号
• 官方型号：TS8996、SGH60G25V
资源下载
详细指标请见 TS8996 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®TS8996 的官方技术指标，共 96 个指标组、432 项。
参数名以行业通用中文术语为主（其中 303 项保留官方规格书原文），数值与单位保留官方规格书原样。
R&S®OSP-B155G signal conditioning unit, 30 MHz to 18 GHz
• 频率范围：30 MHz至18GHz
• Maximum EUT power：BiLog antenna, 3 m test distance ｜ +28 dBm
and R&S®OSP-B155G
• (X1/X2 to X9 connector)：up至5GHz ｜ < 3 dB
• up to 10 GHz：< 4 dB
• up to 18 GHz：< 6 dB
preamplifier off, 1000 MHz lowpass filter on
• from 1500 MHz to 8 GHz：> 40 dB
• from 30 MHz to 1000 MHz：< 2.5 dB
• up to 5 GHz：< 4 dB + attenuation step value
• up to 10 GHz：< 5 dB + attenuation step value
• up to 18 GHz：< 8 dB + attenuation step value
preamplifier on, filters off, attenuation off
• up to 5 GHz：< -26 dB
• up to 10 GHz：< -23 dB
• up to 18 GHz：< -20 dB
preamplifier on, 1000 MHz lowpass filter on
• from 1500 MHz to 8 GHz：> 40 dB
• from 30 MHz to 1000 MHz：< -27 dB
• up to 5 GHz：< -25 dB + attenuation step value
• up to 10 GHz：< -22 dB + attenuation step value
• up to 18 GHz：< -19 dB + attenuation step value
• (X3, X4, X5) 1：up至10GHz ｜ < 2.5 dB
• up to 18 GHz：< 3 dB
• Insertion loss, external filter：up至5GHz ｜ < 2.5 dB
• (X6, X7, X8) 1 to output：up至10GHz ｜ < 3 dB
• up to 18 GHz：< 4.5 dB
damage)
• RF connectors：N (f)
• DC supply voltage：15 V
• Maximum input current：600 mA
• Slot position：RS02 to RS03 and FS01 to FS02
• Outer dimensions：W × H × D ｜ 217 mm × 70 mm × max. 363 mm
(8.54 in × 2.76 in × max. 14.29 in)
• 重量：1.9 kg (4.2 lb)
R&S®FILTMOUNT1 rack mounting kit for notch filter
• Outer dimensions：W × H × D ｜ 482.6 mm × 220.7 mm × 679.5 mm
(19.0 in × 8.69 in × 26.75 in)
• 1/1 19ʺ, 5U
• 重量：3.4 kg (7.56 lb)
• Integrated high gain low noise amplifier (LNA)
• 频率范围：1 GHz至18GHz
• (RF IN 1/2 to RF OUT)：maximum cable attenuation 20 dB
(R&S®ESW or FSW)
• Insertion loss：filters off, attenuation off , LNA off
• (RF IN 1/2 to RF OUT)：1 GHz至2.5GHz ｜ < 2.5 dB
• from 2.5 GHz to 8 GHz：< 3.5 dB
• from 8 GHz to 18：GHz 1000MHz highpass filter on , attenuation off, LNA off ｜ < 5 dB
• from 1 GHz to 2.5 GHz：< 2.5 dB
• from 2.5 GHz to 8 GHz：< 3.5 dB
• from 8 GHz to 18 GHz：< 7 dB 2200MHz highpass filter on , attenuation off, LNA off
• from 1 GHz to 1.8 GHz：> 40 dB
• from 2.2 GHz to 8 GHz：< 5 dB
• from 8 GHz to 18 GHz：< 7 dB 4000MHz highpass filter on , attenuation off, LNA off
• from 1 GHz to 3.6 GHz：> 40 dB
• from 4 GHz to 8 GHz：< 5 dB
• from 8 GHz to 18 GHz：< 7 dB 8000MHz highpass filter on , attenuation off, LNA off
• from 1 GHz to 7.2 GHz：> 40 dB
• from 8 GHz to 18 GHz：< 7 dB 10 dB attenuation on , filters off, LNA off
• from 1 GHz to 8 GHz：13.5 dB至9.5 dB
• from 8 GHz to 18 GHz：< 15 dB
LNA on, filters off, attenuation off
• from 1 GHz to 8 GHz：> -30 dB
• from 8 GHz to 18 GHz：> -29 dB
• from 8 GHz to 18 GHz：> 28 dB
• Maximum input power (no damage)：RF IN to RF OUT ｜ 13 dBm
• 噪声系数：RF IN to RF OUT ｜ typ. 4 dB, max. 6 dB
• RF connectors：1 × NP (f), 2 × SMA (f)
• Control：R&S®OSP with R&S®OSP-B103 and
• R&S®TS-CS96PRE control cable set：with
• included power supply：required
• DC supply voltage：external power supply required ｜ 15 V
• Maximum input current：external power supply required ｜ 1200 mA
• Outer dimensions：W × H × D ｜ 257 mm × max. 210 mm × 81.5 mm
• 重量：2.8 kg (6.17 lb)
R&S®TS-PRE2-B1 antenna adapter set for R&S®TS-PRE2
• Assembly R&S®HF：Assembly R&S®LB60180
• R&S®TS-PRE2-B1 antenna adapter：(antennas not included)
• Material：Polyoxymethylene ( POM), alloy
• Maximum load (antenna)：2.2 kg (4.4 lb)
R&S®HF907 antenna adapter
• Outer dimensions (without antenna)：W × H × D ｜ 190 mm × 75 mm × 126 mm
(7.48 in × 2.95 in × 4.96 in)
• 重量：0.54 kg (1.2 lb)
R&S®LB60180C antenna adapter
• Outer dimensions (without antenna)：W × H × D ｜ 190 mm × 115 mm × 6 mm
(7.48 in × 4.53 in × 0.24 in)
• 重量：0.28 kg (0.62 lb)
R&S®TS-PRE1850 mounted in EMC chamber
• 频率范围：18 GHz至40GHz
• with R&S®TS-PRE-B：40 GHz至50GHz
analyzer (FSW or R&S®ESW)
• Gain (without antenna)：18 GHz至40GHz 40 GHz至50GHz ｜ > 20 dB > 18 dB
• 1 dB compression point (output)：18 GHz至40GHz 40 GHz至50GHz ｜ > 13 dBm > 8 dBm
• 噪声系数：18 GHz至40GHz 40 GHz至50GHz ｜ typ. < 5 dB typ. < 7 dB
• Step attenuator：0 dB至35 dB in 5 dB steps
• RF connectors：2 × 1.85 mm (f)
• Control：R&S®OSP with R&S®OSP-B153B
(mandatory)
• Supply voltage：via R&S®OSP-B153B (mandatory) ｜ 15 V
• Maximum current：250 mA
• Outer dimensions：W × H × D ｜ 257 mm × max. 210 mm × 81.5 mm
• 重量：2.8 kg (6.17 lb)
• Easily extendable to 50 GHz
• 频率范围：18 GHz至40GHz
• with R&S®TS-PRE-B：40 GHz至50GHz
analyzer (FSW or R&S®ESW)
• Gain (without antenna)：18 GHz至40GHz 40 GHz至50GHz ｜ > 20 dB > 18 dB
• 1 dB compression point (output)：18 GHz至40GHz 40 GHz至50GHz ｜ > 13 dBm > 8 dBm
• 噪声系数：18 GHz至40GHz 40 GHz至50GHz ｜ typ. < 5 dB typ. < 7 dB
• RF connectors：2 × 1.85 mm (f), 1.85 mm至2.92 mm adapter included
• Supply voltage：15 V via included power supply
• Maximum current：250 mA
• Outer dimensions：W × H × D ｜ 257 mm × max. 210 mm × 81.5 mm
(10.12 in × max. 8.27 in × 3.33 in)
• 重量：2.8 kg (6.17 lb)
R&S®TS-LNA1840
• 40GHz antenna delivered with the units.
R&S®TS-LINK link amplifier for RSE measurements
• 频率范围：800 MHz至8GHz
• downlink in to downlink out：28 dB (typ.)
• downlink in to downlink out：26 dBm
• downlink in：20 dBm
• 噪声系数：uplink in to uplink out ｜ 2.5 dB (typ.)
• downlink in to downlink out：3 dB (typ.), max. 6 dB
• RF connectors：4 × N (f)
• Control：R&S®OSP with R&S®OSP-B103 and
• R&S®TS-CS96LIN control cable set：with
• included power supply：required
• DC supply voltage：external power supply required ｜ 15 V
• Maximum input current：external power supply required ｜ 900 mA
• Outer dimensions：W × H × D ｜ 219 mm × 40 mm × 286 mm
(8.62 in × 1.58 in × 11.26 in)
• 重量：1.52 kg (3.35 lb)
R&S®TC-RSE60 receive unit
• 频率范围：RF ｜ 41 GHz至60GHz
• LO：9.6 GHz至14.6GHz
• IF：10 MHz至3.2GHz
• Optimum LO level range：+15 dBm to +16 dBm
• Absolute maximum rated LO level：RF input level < maximum permissible ｜ +18 dBm
CW RF input level
• LO multiplication factor：4
• RF gain：41 GHz至60GHz ｜ 13 dB (nom.)
• Maximum EIRP at 1 m distance：41 GHz至60GHz ｜ 30 dBm (nom.)
• Connector type：2 × K (f) (PC 2.92 mm)
• Power supply and control：OSP-B153B
• Supply voltage and current：via R&S®OSP-B153B ｜ 15 V, < 100 mA;
• 尺寸：W × H × D ｜ 307 mm × 85 mm × 64 mm
(12.09 in × 3.35 in × 2.52 in)
• 重量：490 g (1.08 lb)
R&S®TC-RSE90 receive unit, model .02
• 频率范围：RF ｜ 60 GHz至93GHz
• LO：9.7 GHz至14.8GHz
• IF：10 MHz至3.2GHz
• Optimum LO level range：+15 dBm to +16 dBm
• Absolute maximum rated LO level：RF input level < maximum permissible ｜ +18 dBm
CW RF input level
• LO multiplication factor：6
• RF gain：60 GHz至93GHz ｜ 21 dB (nom.)
• Maximum EIRP at 1 m distance：60 GHz至93GHz ｜ 17 dBm (nom.)
• Connector type：2 × K (f) (PC 2.92 mm)
• Power supply and control：OSP-B153B
• Supply voltage and current：via R&S®OSP-B153B ｜ 15 V, < 150 mA;
• 尺寸：W × H × D ｜ 307 mm × 85 mm × 64 mm
(12.09 in × 3.35 in × 2.52 in)
• 重量：510 g (1.12 lb)
R&S®TC-RSE90 receive unit, model .03
• 频率范围：RF ｜ 60 GHz至90GHz
• LO：9.7 GHz至14.8GHz
• IF：10 MHz至3.2GHz
• Optimum LO level range：+15 dBm to +16 dBm
• Absolute maximum rated LO level：RF input level < maximum permissible ｜ +18 dBm
CW RF input level
• LO multiplication factor：6
• RF gain：60 GHz至90GHz ｜ 21 dB (nom.)
• Maximum EIRP at 1 m distance：60 GHz至90GHz ｜ 17 dBm (nom.)
• Connector type：2 × K (f) (PC 2.92 mm)
• Power supply and control：OSP-B153B
• Supply voltage and current：via R&S®OSP-B153B ｜ 15 V, < 150 mA;
• 尺寸：W × H × D ｜ 307 mm × 85 mm × 64 mm
(12.09 in × 3.35 in × 2.52 in)
• 重量：510 g (1.12 lb)
R&S®TC-RSE140 receive unit
• 频率范围：RF ｜ 90 GHz至145GHz
• LO：11.0 GHz至17.4GHz
• IF：250 MHz至3.2GHz
• Optimum LO level range：+13 dBm to +16 dBm
• Absolute maximum rated LO level：RF input level < maximum permissible ｜ +19 dBm
CW RF input level
• high (120 GHz to 145 GHz)：16
• RF gain：90 GHz至145GHz ｜ 8 dB (nom.)
• Maximum EIRP at 1 m distance：90 GHz至145GHz ｜ 37 dBm (nom.)
• Connector type：2 × K (f) (PC 2.92 mm)
• Power supply and control：OSP-B153B
• Supply voltage and current：via R&S®OSP-B153B ｜ 15 V, < 650 mA;
• 尺寸：W × H × D ｜ 307 mm × 85 mm × 64 mm
(12.09 in × 3.35 in × 2.52 in)
• 重量：1080 g (2.38 lb)
以上为前 161 项指标；完整指标（共 432 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：TS8996、SGH60G25V
指标整理自官方文件：TS8996_specs_en_3609-9628-22_v1200.pdf
