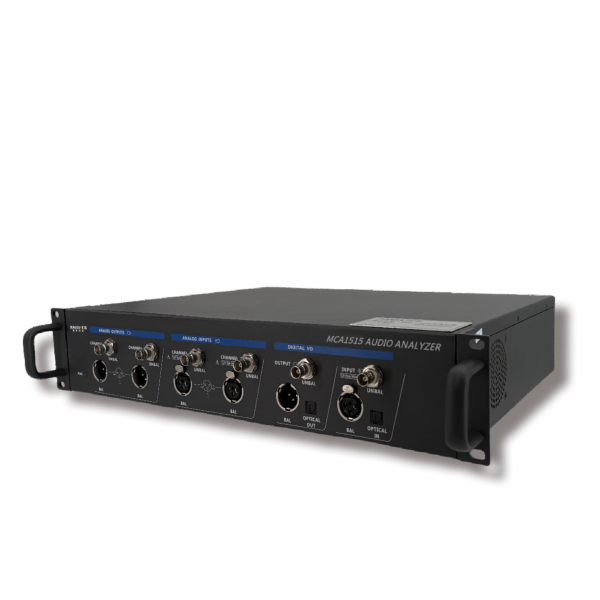

电声综合测试仪，内置蓝牙协议栈，支持 A2DP、HFP、HSP、AVRCP，可完成蓝牙音频与模拟音频、PDM、S/PDIF、HDMI、I2S 之间的转换与测试。
失真度范围 0.1%-100%输入信号范围 100mv-300v
声学和语音质量一致性测试 移动电话、有线电话和无线电话
同厂商产品
该型号官方中文站未提供独立中文产品手册，本节内容依据官方产品页与官方规格书整理。
该型号官方中文站未提供独立中文产品手册，本节内容依据官方产品页与官方规格书整理。
该型号官方中文站未提供独立中文产品手册，本节内容依据官方产品页与官方规格书整理。
UPP 22kHz至80kHz音频分析仪|罗德与施瓦茨 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
罗德与施瓦茨 · Rohde & Schwarz
UPP 音频分析仪
R&S®UPP 是罗德与施瓦茨的音频分析仪。官方目录位于「分析仪 / 音频分析仪」。官方标称带宽：selectable upper and lower frequency limit,。官方技术指标共 139 组、626 项，详见「详细。
产品简介
该型号官方中文站未提供独立中文产品手册，本节内容依据官方产品页与官方规格书整理。
官方公布的主要指标：频率范围 lower frequency (LF) ｜ 30Hz to UF/8；频率 adjustable for each channel；带宽 selectable upper and lower frequency limit,；存储深度 max. 256 ksample；输入阻抗 each pin to ground ｜ 100 kΩ ± 1 % || 220 pF。
官方公布的产品型号：UPP、UPP-B4、UPP-B2、UPP-B8、UPP800、UPP-K41、UPP-K45、UPP-K800。
核心参数
• 频率范围：lower frequency (LF) ｜ 30Hz to UF/8
• 频率：adjustable for each channel
• 带宽：selectable upper and lower frequency limit,
• 存储深度：max. 256 ksample
• 输入阻抗：each pin to ground ｜ 100 kΩ ± 1 % || 220 pF
• Ver sion 05.0 0 Ver sion：05.0 0Ver sion 05.0 0
• environmental conditions, agin：g, wear and tear.
• Bandwidth 22 kHz：DC/AC coupling ｜ DC/20 Hz至21.76kHz
产品型号
• 官方型号：UPP、UPP-B4、UPP-B2、UPP-B8、UPP800、UPP-K41、UPP-K45、UPP-K800、UPP-K21、UPP-K601、UP-Z3、UP-Z4、UP-Z8A、UP-Z8D
资源下载
详细指标请见 UPP 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
以下为 R&S®UPP 的官方技术指标，共 139 个指标组、626 项。
参数名以行业通用中文术语为主（其中 527 项保留官方规格书原文），数值与单位保留官方规格书原样。
Dat a Shee t Dat a Shee t Dat a Shee t
• Ver sion 05.0 0 Ver sion：05.0 0Ver sion 05.0 0
Uncertainties
• environmental conditions, agin：g, wear and tear.
Analyzer
• Bandwidth 22 kHz：DC/AC coupling ｜ DC/20 Hz至21.76kHz
• Bandwidth 40 kHz：DC/AC coupling ｜ DC/20 Hz至40kHz
• Bandwidth 80 kHz：DC/AC coupling ｜ DC/20 Hz至80kHz
Level measurements (RMS)
• 电平误差：at 1kHz ｜ ±0.05 dB, ±0.025 dB (meas.)
• 20 kHz to 80 kHz：±0.2 dB
set), AC/DC coupling selectable
• Voltage range：RMS, sinewave ｜ 1 µV至50 V
• Measurement ranges：200 mV至50 V, in steps of 12 dB
• 输入阻抗：each pin to ground ｜ 100 kΩ ± 1 % || 220 pF
• between pins 2 and 3：200 kΩ ± 1 % 600 Ω ± 1 %, Pmax 0.25 W 2
• Crosstalk attenuation：< 20kHz ｜ > 100 dB
RMS wideband
• measurement speed: auto fast：±0.1 dB additional error
• Integration time：auto fast/auto min. 200 sample/4000 sample,
at least 1 cycle
• gen track：min. 100 sample, at least 1 cycle
• value：0.1 ms至100 s
• Noise (input shorted)：A weighted ｜ < 1.5 µV, 1.0 µV (meas.)
• CCIR unweighted：< 2.0 µV, 1.5 µV (meas.)
• Spectrum：post FFT
RMS selective
• Filter bandwidth：analyzer bandwidth 22kHz/40kHz/80kHz ｜ 1 %, 3 %, 1/12 octave, 1/3 octave,
min. 20 Hz filter bandwidth
• Selectivity：22kHz bandwidth, bandpass, bandstop, ｜ > 100 dB (nom.)
generator, fixed or sweep
• 电平误差：+0.2 dB/-0.3 dB
Peak
• Measurement modes：max. peak, min. peak, peak-to-peak,
peak absolute
• 电平误差：at 1kHz ｜ ±0.1 dB
• Interval length：20 ms至10 s
• Voltage range：0 V to ±50 V
measurement range)
• 600 Ω available only with serial numbers above 120099, 140099, 180099.
S/N
• Error limits：±0.5 dB (nom.)
• FFT analysis：see FFT analyzer section
fixed through entered value
• Weighted harmonics：any combination of d2 to d9
• Error limits：harmonics < 50kHz ｜ ±0.5 dB
• harmonics < 80 kHz：±0.7 dB
• Spectrum：bargraph showing signal and distortion,
fixed through entered value
• Input voltage：>100 µV with automatic tuning
• 带宽：selectable upper and lower frequency limit,
• plus one weighting filter：(selectable)
• Error limits：harmonics < 50kHz ｜ ±0.5 dB
• harmonics < 80 kHz：±0.7 dB
• Inherent distortion 3, 4：bandwidth 20 Hz至22kHz > 1 V < -100 dB 5 + 2.5 µV ≤ 1 V < -95 dB 6 + 2.5 µV
• bandwidth 20 Hz to 80 kHz：, ｜ < -87 dB + 5 µV
fundamental frequency < 20 kHz
• Spectrum：post FFT
• Measurement mode：in line with EN 60268-3
• 频率范围：lower frequency (LF) ｜ 30Hz to UF/8
• upper frequency (UF)：8 × LF至80kHz
• Error limits：±0.5 dB
• Inherent distortion 3：LF 60Hz, UF 7kHz, level ratio 4:1 ｜ < -80 dB, < -90 dB (meas.)
• Spectrum：bargraph showing signal and distortion,
post FFT
• Measurement mode：in line with EN 60268-3 or EN 60118
• mean frequency (MF)：200 Hz至80kHz
• Error limits：mean frequency < 20kHz ｜ ±0.5 dB
• Inherent distortion 3：DFD d2, MF 7kHz, DF 500Hz ｜ < -100 dB, < -110 dB (meas.)
• DFD d3, MF 7 kHz, DF 500 Hz：< -90 dB, < -100 dB (meas.)
• Spectrum：bargraph showing signal and distortion,
post FFT
• 3 Total inherent distortion of analyzer and generator：.
• 4 +5 dB when input voltage > 3 V：.
• 5 +5 dB for frequency <：50Hz.
• +3 dB for output type unbalanced.
Time domain display (WAVEFORM)
• Trigger：rising/falling edge
• Trigger level：50 V to +50 V
• Trace length：max. 480 ksample per channel
• Pretrigger：max. 19200 sample
• Standard mode：each sample recorded
• Compressed mode：peak value of up至1024 recorded
samples (envelope)
• Undersample mode：undersampling factor up至1024
频率
• 频率范围：20 Hz至80kHz
• Frequency error：±10 ppm
Phase
• 频率范围：20 Hz至80kHz
• Phase error：20 Hz至20kHz 20 kHz至40kHz ｜ ±0.5° ±1.0°
Group delay
• 频率范围：20 Hz至80kHz
Polarity
• Measurement mode：measurement of asymmetrical signals
• 显示屏：+POL, -POL
Balanced/unbalanced
• unbalanced, RMS, sinewave, open circuit：0.1 mV至7 V
• Crosstalk attenuation：frequency < 20kHz ｜ > 115 dB, 130 dB (meas.)
• Source impedance：between pins 2 and 3 ｜ 25 Ω
• pin 1 not connected：600 Ω ± 1 % 7
• Load impedance：>400 Ω
• Frequency error：±10 ppm
• 电平误差：at 1kHz ｜ ±0.05 dB
• 20 kHz to 80 kHz：±0.2 dB, < ±0.10 dB (meas.)
• Inherent distortion (THD+N) 8：20 Hz至22kHz ｜ < -100 dB 9 + 2.5 µV
• Sweep parameters：frequency, level
Stereo sinewave
• 频率：adjustable for each channel
• Phase：same frequency in both channels ｜ 360° to +360°
• Level：adjustable for each channel or
channel ratio 2/1
• Sweep parameters：frequency, level of channel 1, phase
• Measurement mode：in line with EN 60268-3
• 频率范围：lower frequency (LF) ｜ 30Hz to UF/8
• upper frequency (UF)：8 × LF至21.75kHz/40kHz/80kHz
• Level ratio (LF:UF)：selectable from 10:1至1:1
• 电平误差：±0.5 dB
• Inherent distortion：level ratio LF:UF = 4:1, ｜ < -90 dB, -95 dB (meas.)
bandwidth 22 kHz
• Sweep parameters：upper frequency, level
• Measurement mode：in line with EN 60268-3 or EN 60118
• 频率范围：difference frequency ｜ 80 Hz至2kHz,
• mean frequency：200 Hz至20.75kHz/39kHz/79kHz
• 电平误差：±0.5 dB
• Inherent distortion：DFD d2, bandwidth 22kHz ｜ < -110 dB, -115 dB (meas.)
• DFD d3, bandwidth 22 kHz：< -94 dB, -105 dB (meas.)
• Sweep parameters：mean frequency, level
• Burst time：1 sample up至60 s, 1 sample resolution
• Interval：single burst
• Low level：0 to burst level, absolute or relative to
• Sweep parameters：burst frequency, level
• 600 Ω available only with serial numbers above 120099, 140099, 180099.
Total inherent distortion of analyzer and generator .
• +5 dB for frequency < 50Hz :
• 存储深度：max. 256 ksample
• Clock rate：bandwidth 22kHz/40kHz/80kHz ｜ 48kHz/96kHz/192kHz
• File format：*.arb
• File length：max. 16 Msample
• Clock rate：bandwidth 22kHz/40kHz/80kHz ｜ 44.1kHz/48kHz/96kHz/192kHz
• File format：*.wav
• Polarity test signal：asymmetrical two-tone signal
• Level range：balanced ｜ 0 V to ±10 V
• unbalanced：0 V to ±5 V
• 电平误差：±2 %
• Sweep parameters：level
• DC offset
• Level range：balanced ｜ 0 V to ±10 V
• unbalanced：0 V to ±5 V
• 电平误差：±2 %
• Residual offset：±1 % of RMS value of AC signal
Digital audio inputs
• Balanced input：9-pin D-Sub connector (male),
transformer coupling
• 阻抗：110 Ω
• Level：Vpp ｜ 200 mV至12 V
• Unbalanced input：BNC, grounded
• 阻抗：75 Ω
• Level：Vpp ｜ 100 mV至5 V
• Optical input：TOSLINK
• Channels：1, 2 or both
• Audio bits：8至24
• Clock rate：30 kHz至200kHz
• Format：professional format (AES3) and consumer
I2S input
• Input：25-pin D-Sub connector (male)
• Level：low ｜ < 0.8 V (min. -5 V)
• high：> 2 V (max. 10 V)
• 阻抗：level -0.5 V to +5.5 V ｜ 10 kΩ
• level -5 V to -0.5 V and +5 V to +10 V：100 Ω
• Channels：1, 2 or both multiplexed
• Word length：16 bit/24 bit/32 bit per channel
• Audio bits：8至32
• Word clock rate：6.75 kHz至200kHz
RMS wideband
• Measurement bandwidth：up至50 % of sampling rate
• 电平误差：auto fast ｜ ±0.1 dB
• auto：±0.01 dB
• gen track：±0.001 dB
• Integration time：gen track min. 100 sample, at least 1 cycle
• auto fast：min. 200 sample, at least 1 cycle
• auto：min. 4000 sample, at least 1 cycle
• value：0.1 ms至100 s
• Spectrum：post FFT
RMS selective
• 带宽：> 20Hz ｜ 1 %, 3 %, 1/12 octave, 1/3 octave,
fixed 20 Hz to 80 % of sampling rate
• Selectivity：bandpass, bandstop, ｜ > 100 dB
generator, fixed or sweep
• 电平误差：+0.2 dB/-0.3 dB
Peak
• Measurement modes：max. peak, min. peak, peak-to-peak,
peak absolute
• 电平误差：at 1kHz ｜ ±0.05 dB
• Interval length：20 ms至10 s
• Measurement range：0 to ±1 FS
• 电平误差：±1 %
S/N
• Error limits：±0.2 dB (nom.)
• FFT analysis：see FFT analyzer section
Total harmonic distortion (THD)
• Fundamental：10 Hz至47.9 % of sampling rate
fixed through entered value
• Weighted harmonics：any combination of d2 to d9
• Error limits：±0.3 dB
• Inherent distortion 10：< -155 dB
• Spectrum：bargraph showing signal and distortion,
THD+N and SINAD
• Fundamental：10 Hz至47.9 % of sampling rate
fixed through entered value
• Stopband range：fundamental ±28Hz,
max. up to second harmonic
• 带宽：selectable upper and lower frequency limit,
• plus one weighting filter：(selectable)
以上为前 169 项指标；完整指标（共 626 项）见官方规格书（本页底部「资源下载」）。
型号与选件
• 官方型号：UPP、UPP-B4、UPP-B2、UPP-B8、UPP800、UPP-K41、UPP-K45、UPP-K800、UPP-K21、UPP-K601、UP-Z3、UP-Z4、UP-Z8A、UP-Z8D
指标整理自官方文件：UPP_dat-sw_en_5214-3846-22_v0500.pdf
