    SSG5000X-V系列9kHz至4/6GHz矢量信号发生器|鼎阳科技 (在产)

    频率范围：9kHz至4/6GHz

    电平设置范围 -130 dBm ~ 20 dBm

    相位噪声<-120 dBc/Hz@1 GHz 典型值，偏移 20 kHz(典型值）

    内部基带源带宽150 MHz

    支持AM/FM/PM模拟调制及IQ调制

    参考价格 ： SSG5040X-V：￥97,988；SSG5060X-V：￥115,188

    厂家：鼎阳科技|深圳市鼎阳科技股份有限公司 （收录24个产品）

    产地：中国

    厂家官网

    产品官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

    SSG5000X-V系列9kHz至4/6GHz矢量信号发生器|鼎阳科技


    简化信号仿真-加速测试

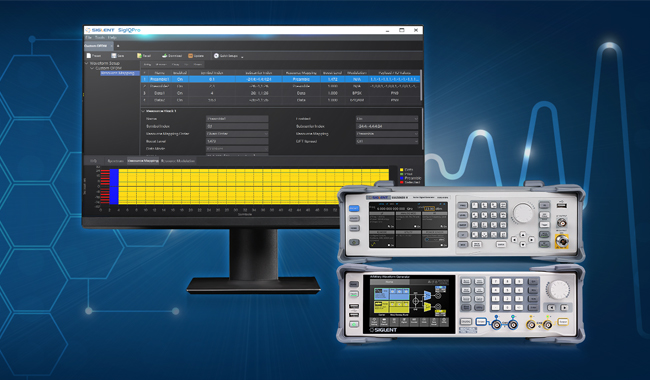

    · SSG5000X-V与SigIQPro信号生成软件可以很好的将仿真、设计及测试融为一体，方便的在设计、研发、生产、测试各个阶段满足客户的不同需求

    · SigIQPro信号生成软件把信号生成能力提升到全新的水平，支持Bluetooth、IoT、Custom OFDM、Custom IQ，未来还将支持5G NR、LTE、WLAN等多种协议
    · 用户界面支持直观操作，并提供相关的文档帮助，提供了一种便捷的方式来创建符合标准的波形；兼容自定义的各种数据格式转化，并支持下载波形文件到鼎阳科技信号发生器进行播放
    · 先用后付，0元抢先体验！SiglQPro信号生成软件的每个功能各提供30次免费试用，让您在兼容仪器上不受限制地使用该软件的全部功能
    · SigIQPro_Usermanual
    · SigIQPro_Flyer
    • 点击了解 SigIQPro信号生成软件
    · 点击下载 SigIQPro信号生成软件

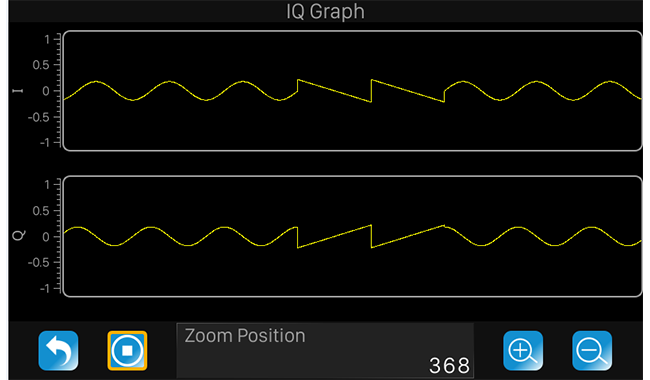

    强大的ARB模式

    消费类电子发展迅速，工程师在验证产品性能时，需要模拟多种通信标准和协议信号。SSG5000X 支持协议文件播放，内置常用协议文件， 可产生5G NR, LTE, WLAN, WCDMA, GSM, BLUETOOTH等各种通信协议信号，帮助工程师完成通用电子设备及IoT设备的验证工作。
    在ARB模式下，还可产生、播放波形序列文件；生成多载波信号；给调制信号加入实时AWGN（加性高斯白噪声），满足接收机测量各种场景的测试；对信号进行削峰，并显示CCDF值；使用mark标记波形文件的symbol，并输出IQ_event触发信号，可与另一台机器实现波形同步。

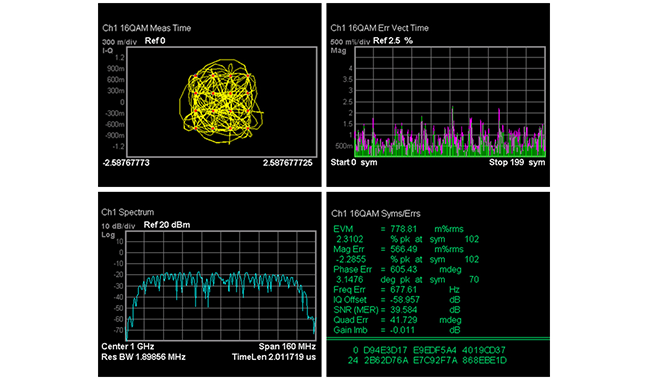

    CUSTOM模式-快速创建满足测试标准的波形

    IQ调制是一种非常有效的传输信息的调制方式，SSG5000X可输出多种常用的IQ调制信号，比如QAM，PSK，ASK，FSK等。符号率作为其重要指标，在SSG5000X中，符号率可设置为高达120 Msps。

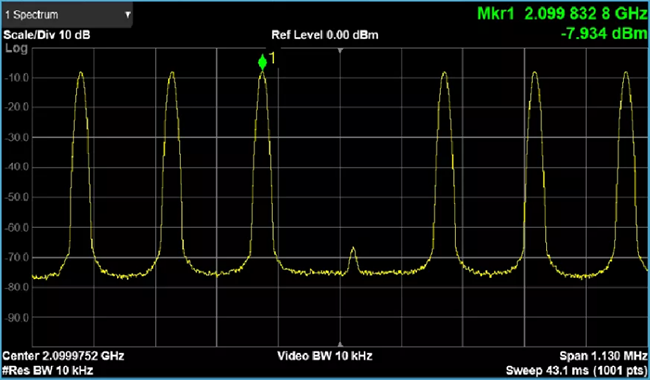

    多音模式-输出多音信号

    多音信号由多个正弦信号组成，可用于音频行业测试（Audio Measurements）。在通信行业中，双音和多音信号也可用于测试放大器，接收机的非线性失真。几乎所有的地面及卫星通信中都需要多音测试。SSG5000X-V 矢量信号源是产生用户定义的多音信号的理想选择。

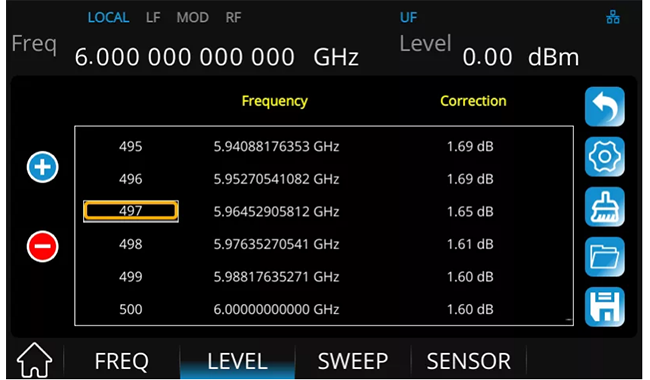

    功率计控制套件-修正线损

    传输线越长，损耗越大，为了确保信号在经过传输线到达被测设备（DUT）之前仍具有良好的平坦度，需进行平坦度修正来补偿传输线及开关阻抗造成的传输损耗。RF系统中传输损耗与频率有关（频率响应），SSG5000X可配合主流功率计，进行多个频点的平坦度修正，可方便修正线损。

    最高频率4 GHz/6 GHz
    频率分辨率0.001 Hz
    指标电平范围-130 dBm ~ +20 dBm
    相位噪声-120 dBc/Hz@1 GHz，偏移 20kHz（典型值）
    幅度精度0.7 dB（典型值）
    调制模式支持AM/FM/PM模拟调制，脉冲调制，支持I/Q调制











    显示5英寸电容触摸屏，方便用户操作
    接口标配：USB-HOST, USB DEVICE (USBTMC), LAN (VXI-11,Socket,Telnet)；
    选配：GPIB
    尺寸W×H×D=338×113×369 mm
    净重5.3 kg










    型号频率范围频率分辨率IQ调制最大输出功率相位噪声显示通信接口参考价（含税）
    SSG5040XCW MODE: 9 kHz ~ 4 GHz0.001 Hz不支持26 dBm<-120 dBc/Hz@1 GHz，偏移20 kHz(典型值)5英寸电容触摸屏，800（RGB）*480USB-HOST / USB DEVICE（USB-TMC) / LAN（VXI-11,Socket,Telnet) / 选配GPIB￥65,188
    SSG5060XCW MODE: 9 kHz ~ 6 GHz0.001 Hz不支持26 dBm<-120 dBc/Hz@1 GHz，偏移20 kHz(典型值)5英寸电容触摸屏，800（RGB）*480USB-HOST / USB DEVICE（USB-TMC) / LAN（VXI-11,Socket,Telnet) / 选配GPIB￥81,588
    SSG5040X-VCW MODE: 9 kHz ~ 4 GHz / IQ MODE: 10 MHz ~ 4 GHz0.001 Hz支持26 dBm<-120 dBc/Hz@1 GHz，偏移20 kHz(典型值)5英寸电容触摸屏，800（RGB）*480USB-HOST / USB DEVICE（USB-TMC) / LAN（VXI-11,Socket,Telnet) / 选配GPIB￥97,988
    SSG5060X-VCW MODE: 9 kHz ~ 6 GHz / IQ MODE: 10 MHz ~ 6 GHz0.001 Hz支持26 dBm<-120 dBc/Hz@1 GHz，偏移20 kHz(典型值)5英寸电容触摸屏，800（RGB）*480USB-HOST / USB DEVICE（USB-TMC) / LAN（VXI-11,Socket,Telnet) / 选配GPIB￥115,188

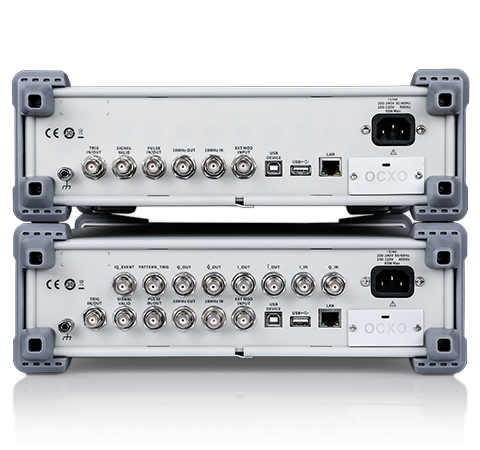

    SSG5000X系列射频模拟/矢量信号发生器

    SSG5000X系列射频模拟/矢量信号发生器



    关键词:



    1. 文档名称: SSG5000X系列数据手册

    2. 文档名称: SSG5000X系列快速指南

    3. 文档名称: SSG5000X系列用户手册

    4. 文档名称: SSG5000X系列编程手册

    5. 文档名称: 频域全系列产品手册

    6. 文档名称: 全系列产品选型指南

    7. 文档名称: 信号源支架安装说明

    8. 文档名称: 鼎阳射频线缆&连接器数据手册

    9. 文档名称: SSG3000X&SSG5000X&5000X-V&SSG5000A&SSG6000A_Open Source Acknowledgment

    10. 文档名称: SigIQPro 用户手册

    11. 文档名称: SigIQPro-software_Flyer

    12. 文档名称: SigIQPro_用户手册

      • 日期: 2024-01-27




    厂家联系方式：

    服务热线

    400-878-0807
    0755-36887876

    地址

    深圳市宝安68区留仙三路安通达工业园4栋&5栋


    邮箱

    Market@Siglent.com



    鼎阳合作电商列表：

    合作电商-鼎阳官方网站 (siglent.com)


    鼎阳合作经销商列表：

    经销商查询-鼎阳官方网站 (siglent.com)








    1. 产品名称: 2.92F-2.92F-40A

      • 描述: 2.92mm型阴头-2.92mm型阴头同轴适配器，带宽40 GHz

      • 更多资料: 请点击 数据手册

    2. 产品名称: N-N-18L

      • 描述: N-N线缆，18 GHz带宽，1000 mm

      • 更多资料: 请点击 数据手册

    3. 产品名称: N-SMA-18L

      • 描述: N-SMA同轴线缆，18 GHz带宽，1000 mm

      • 更多资料: 请点击 数据手册

    4. 产品名称: SMA-SMA-18L

      • 描述: SMA公头转SMA公头线缆，带宽18 GHz，1000 mm

      • 更多资料: 请点击 数据手册

    5. 产品名称: SMA-SMA-26L

      • 描述: SMA(M)-SMA(M) 同轴线缆DC~26.5 GHz， 1000 mm

      • 更多资料: 请点击 数据手册

    6. 产品名称: 10M_OCXO_L

      • 描述: 高精度参考源 10M_OCXO_L，购买时需确定是否需要安装

    7. 产品名称: SMAF-SMA-26L

      • 描述: SMA母头转SMA公头线缆，带宽26 GHz

      • 更多资料: 请点击 数据手册

    8. 产品名称: N-BNC-2L

      • 描述: N-BNC线缆， 2 GHz带宽

    9. 产品名称: N-N-6L

      • 描述: N-N线缆，6 GHz带宽，700 mm

      • 更多资料: 请点击 数据手册

    10. 产品名称: N-SMA-6L

      • 描述: N-SMA线缆，6 GHz带宽，700mm

      • 更多资料: 请点击 数据手册

    11. 产品名称: USB-GPIB适配器

      • 描述: 把仪器的 USB 接口扩展成 GPIB 接口，通过 GPIB 指令能更轻松地完成各项操作的任务，USB 遵循 USB2.0 规范，GPIB 遵循 IEEE488.2 标准。

    12. 产品名称: SSG5000X-PT

      • 描述: 脉冲串发生器

    13. 产品名称: SSG5000X_F60

      • 描述: 射频带宽升级至6 GHz

    14. 产品名称: SSG5000XV_B150

      • 描述: IQ 带宽升级至150 MHz
