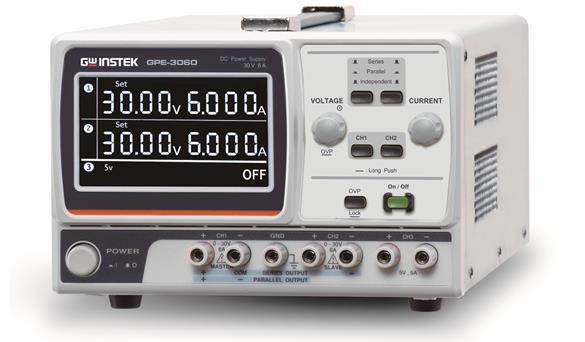

GPE-3060-6030 直流电源 是固纬电子（GW Instek）的直流电源。串/并联操作功能。GPE-3060/6030 除了每个通道之间的独立输出外，还具有串并联自动连接跟踪功能。通过并联或串联功能,电源的输出可以控制在 30V/12A(并联)(GPE-3060)或 120V/3A(串联)(GPE-6030),此功能可用于 CH1/CH2。 在高分辨率方面,GPE-3060 提供 10mV/2mA,GPE-6030 提供 20mV/1mA。
GBM-3000 电池测试仪|固纬 GW Instek (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
固纬电子 · GW Instek
GBM-3000 电池测试仪
产品简介
固纬电子推出新系列台式电池内阻测试仪GBM-3000系列，它使用AC 1kHz作为测试信号，测量电池电压和内阻为1000V(GBM-3100H)/300V(GBM-3300)和80V(GBM-3080)。该系列具有3.5”TFT LCD，4线测量方法，高分辨率(6位电压/ 5位电阻)测量显示能力，以及独立的GO / NOGO电压和电阻确定，各种通信接口等，满足各种类型的电池测量，如单体电池，电池单元到最终产品(电池)等，以便于用户在生产的各个阶段实现准确的测量。
GBM-3000系列为各种类型的电池提供测量开路电压和电阻的卓越功能。电压测量的精度高达±(0.01%读值+5位)，测量分辨率可达10μV(8V时)。电阻测量的精度可达±(0.5%读值+5位)，测量分辨率达到0.1μΩ(3mΩ时）特别适合电池单体测量的排序，这是为了实现后续串联和并联更好的输出平衡。同时，为了方便用户快速、清晰地解释测量结果，GBM-3000系列分别根据电压和电阻分别进行HI/LO测定，并可切换到简单(大数字显示)模式，以满足测试精度的要求，清晰、易于读取，可提高检查效率。
除了出色的测量能力外，GBM-3000系列还提供了许多功能，以确保有效性和便利性。为了保证有效性，测试引线(探棒)接触状态检测功能是有效地提示用户测试引线(探棒)和DUT是否良好接触，以确保测量值的有效性。在便利性方面，GBM-3000系列提供两种数据存储方法(最多10000笔测量值)。“一般存储”仅存储测量的电压和电阻值；“统计存储”具有用于统计分析的相关参数(Cp / Ckp / Mean / MAX / MIN ...)。用户可以先将测量过程中的数据存储在内部存储器中，然后通过USB将数据传输到计算机进行后续分析，而不限于与计算机的连接。
此外，为了传输和存储测量结果，GBM-3000系列提供RS-232C / USB设备(虚拟COM)，用于编写程序和检索。Handler用于通过PLC进行外部触发控制。所有接口均标准配备，不仅可以节省仪器成本，还可以满足使用不同自动测量系统的要求。
核心参数
• 测量项目：直流电压和交流电阻
• 电压测量：1000V（GBM-3100H）或 300V(GBM-3300)或80V(GBM-3080)
• 电阻测量：0mΩ~ 3.2kΩ(max.)
• 电压测量的基本精度：0.01%
• 电阻测量的基本精度：0.5%
产品特性
• GBM-3000系列为各种类型的电池提供测量开路电压和电阻的卓越功能
• 除了出色的测量能力外，GBM-3000系列还提供了许多功能，以确保有效性和便利性
• 在便利性方面，GBM-3000系列提供两种数据存储方法(最多10000笔测量值)
• 此外，为了传输和存储测量结果，GBM-3000系列提供RS-232C / USB设备(虚拟COM)，用于编写程序和检索
• 所有接口均标准配备，不仅可以节省仪器成本，还可以满足使用不同自动测量系统的要求
典型应用
• 电池模组/PACK 的自动化充放电与性能测试
• 电力转换设备（逆变器/变流器）的自动测试
• 产线 EOL 综合测试与数据追溯
• 研发阶段的系统级联合调试
• 第三方检测机构的认证测试
型号与配置
• 型号 GBM-3100H · 电阻测量 3.2kΩ · 电压测量 1000V · 分辨率 0.1uΩ/10uV · 基本精度 电压0.01%，电阻0.5% · 标配接口 USB/RS-232

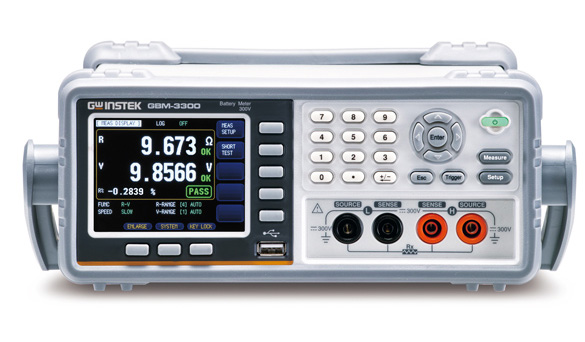

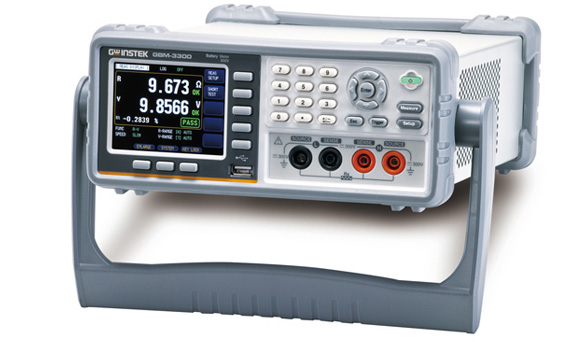

• 型号 GBM-3300 · 电阻测量 3.2KΩ · 电压测量 300V · 分辨率 0.1uΩ/10uV · 基本精度 电压0.01%，电阻0.5% · 标配接口 USB/RS-232

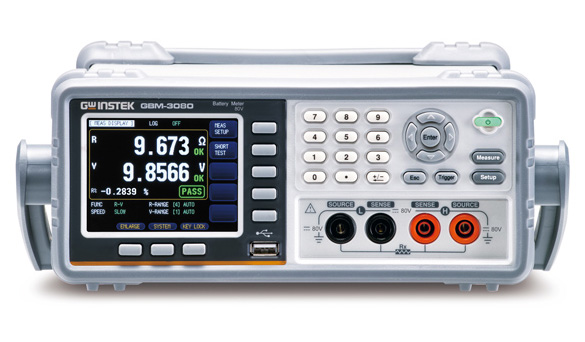

• 型号 GBM-3080 · 电阻测量 3.2KΩ · 电压测量 80V · 分辨率 0.1uΩ/10uV · 基本精度 电压0.01%，电阻0.5% · 标配接口 USB/RS-232
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 GBM-3000 详细指标页。
onetest仪器资源库 · 固纬电子 GBM-3000 电池测试仪
固纬 GW Instek
GBM-3000系列(GBM-3300,GBM-3080，GBM-3100H) 详细指标
以下技术指标整理自厂商官方规格资料
主要规格
• 屏幕：3.5(320x240)TFT LCD
• 阻抗：5位数
• 电压：6位数
• 慢速：3次/秒
• 中速：14次/秒
• 高速：25次/秒
• Ex.高速：65次/秒
• 测试频率：1kHz(±0.5Hz)固定值
• 输入阻抗：3mΩ~300mΩ：99kΩ,3Ω~3kΩ；2MΩ
• 0（精度 1）：慢速
• 0（精度 2）：±0.5%读值±10位
• 0（精度 3）：（±0.05%读值±1位）/℃
• 中速：±0.5%读值±15位
• 高速：±0.5%读值±20位
• Ex.高速：±0.5%读值±40位
• 1（精度 1）：慢速
• 1（精度 2）：±0.5%读值±5位
• 1（精度 3）：（±0.05%读值±0.5位）/℃
• 中速：±0.5%读值±6位
• 高速：±0.5%读值±7位
• Ex.高速：±1.0%读值±8位
• 2（1 1）：300V（仅GBM-3300）
• 2（1 2）：±303.000
• 2（1 3）：1mV
• 0~2（精度 1）：慢速
• 0~2（精度 2）：±0.01%读值±3位
• 0~2（精度 3）：（±0.001%读值±0.3位）/℃
• 中速：±0.01%读值±5位
• 高速：±0.05%读值±5位
• Ex.高速：±0.10%读值±6位
• 范围选择：自动范围,保持范围,正常范围
• 比较器：ABS,PER或SEQ
• 连接侦测：OPEN&WIRE
• 蜂鸣器：OFF， Pass， Fail
• 触发：内部,外部

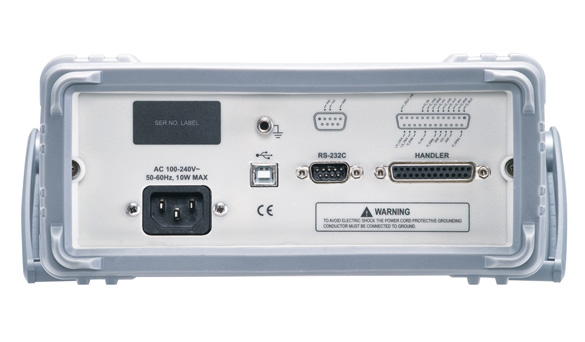

• 接口：USB Device / USB host/RS-232C/HANDLER
• 电源：AC 100 - 240V, 50/60Hz；功耗: 最大 10W
• 尺寸& 重量：264mm(W)x 107mm(H)x 350mm(D) 2.8kg
