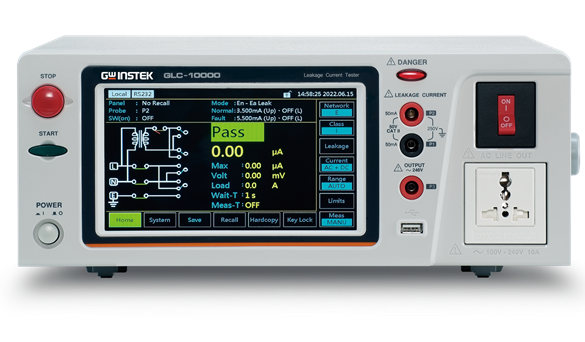

GLC-10000 泄漏电流测试仪 是固纬电子（GW Instek）的仪器扩展/调理/配套。固纬电子推出新一代泄漏电流测试仪 GLC-10000，具备符合相关安全法规的 12 种模拟人体阻抗网络，以便在正常条件或单一故障条件下进行电气设备的漏电流测试。这 12 种模拟人体阻抗网络，包括医疗电子设备和一般电子仪器，以确保产品的设计和制造符合IEC、EN、UL等安全法规的要求。
- «
- 1
- »
GPT-9800 安规测试仪|固纬 GW Instek (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
固纬电子 · GW Instek

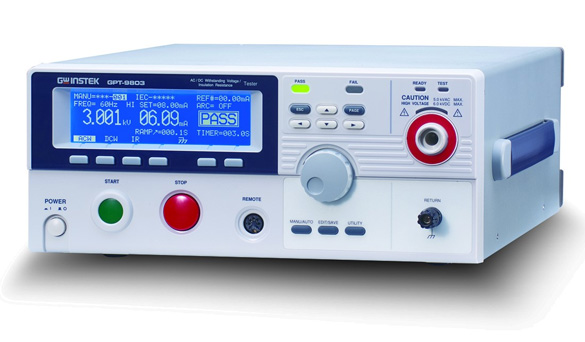

GPT-9800 安规测试仪
产品简介
GPT-9800 系列为兼具高稳定性测试、安全考虑及全新外观的安规测试仪，其功能符合如IEC、EN、UL、CSA、GB、JIS …等安全法规对各种电子/电器产品或部件在测试上的要求。
全系列机型提供交流200VA输出容量，并使用高效率的PWM放大器，有效避免因输入电源电压变动或波形变形的影响，以确保交流耐压测试时对待测物提供稳定之高压输出。
针对安全性的考虑上，GPT-9800系列使用软/硬件控制的方式，提供开机自测、零点启动、测试过程中侦测不正常输出电压、超过设定上/下限时之快速切断输出电压的能力(150μs)，甚至还提供需插上特殊的连锁(Interlock)端子才能让安规测试器正常输出的功能。除此之外，每项测试完成后都会自动进行放电处理(200ms)，以避免待测物存在过大的测试电压，造成用户伤害。
而在操作、观测及量测性能方面，GPT-9800系列以简约的按键设计并搭配高辨视性的点矩阵蓝色LCD显示屏，以及不同颜色之高亮度LED做为状态指示灯，让整个操作设置及测量观看，更加轻松且易于判读。
产品特性
• 此外，在提供测试所需的主要功能方面，交流耐压测试(AC5kV/40mA)、直流耐压测试(DC6kV/10mA)、绝缘电阻测试(DC
典型应用
• 电气产品的安规（耐压/绝缘/接地/泄漏）测试
• 产线安规自动测试与安全认证
• 新能源与家电产品的符合性验证
• 医疗电子设备的电气安全检测
• 研发阶段的安规预测试与整改
型号与配置
• 型号 GPT-9804 · AC √ · DC √ · IR √ · GB √ · 标配接口 USB/RS-232/I/O
• 型号 GPT-9803 · AC √ · DC √ · IR √ · GB × · 标配接口 USB/RS-232/I/O
• 型号 GPT-9802 · AC √ · DC √ · IR × · GB × · 标配接口 USB/RS-232/I/O
• 型号 GPT-9801 · AC √ · DC × · IR × · GB × · 标配接口 USB/RS-232/I/O
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 GPT-9800 详细指标页。
onetest仪器资源库 · 固纬电子 GPT-9800 安规测试仪
固纬 GW Instek
GPT-9800系列 安规测试仪(GPT-9801,GPT-9802,GPT-9803,GPT-9804) 详细指标
以下技术指标整理自厂商官方规格资料
主要规格
• 输出电压范围：0.100kV~ 5.000kV ac
• 输出电压调整分辨率：2V/步进
• 输出电压准确度：± (1%设定值+ 5V) [未加负载]
• 最大额定负载：200 VA (5kV/40mA)
• 最大额定电流：40mA (0.5kV< V ≦5kV)；10mA (0.1kV≦ V ≦0.5kV)
• 输出波形：正弦波
• 输出电压频率：50 Hz / 60 Hz 可选择
• 电压变动率：± (1%读值+ 5V) [最大额定负载→未加负载]
• 电压表准确度：± (1%读值+ 5V)
• 电流量测范围：0.001mA~40.0mA
• 电流量测分辨率 [1]：0.001mA / 0.01mA / 0.1mA
• 电流量测准确度：±(1.5%读值+ 30uA)
• 上/下限判定功能：Yes
• ARC侦测：Yes
• 上升时间(RAMP)：0.1s~999.9s
• 测试时间(TIMER) [2]：OFF, 0.5s~999.9s
• GND：RETURN/GUARD
• 输出电压范围：0.100kV~ 6.000kV dc
• 最大额定负载：50W (5kV/10mA)
• 最大额定电流：10mA (0.5kV< V ≦6kV)；2mA (0.1kV≦ V ≦0.5kV)
• 电流量测范围：0.001mA~ 10.0mA
• ARC 侦测：Yes
• 输出电压范围：50V~1000V dc
• 输出电压调整分辨率：50V/步进
• 输出电压准确度：± (1%设定值+5V)
• 电阻量测范围：1MΩ~ 9500MΩ
• 测试电压：50V≦ V <500V：1~50MΩ：±(5%读值 + 1 MΩ)；51~2000MΩ：±(10%读值 + 1 MΩ)；500V≦ V ≦1000V：1~500MΩ：±(5%读值 + 1 MΩ)；501~9500MΩ：±(10%读值 + 1 MΩ)
• 测试时间(TIMER)：1s~999.9s
• GND：GUARD (fixed)
• 输出电流范围：03.00A~30.00A ac
• 输出电流调整分辨率：0.01A
• 输出电流准确度：3A≦ I ≦8A: ±(1%读值+ 0.2A)；8A< I ≦30A: ±(1%读值+ 0.05A)
• 测试电压：6Vac 最大(开路电压)
• 测试电压频率：50Hz/60Hz可选择
• 电阻量测范围：10.0mΩ~ 650.0mΩ
• 电阻量测分辨率：0.1mΩ
• 电阻量测准确度：±(1%读值+ 2 mΩ)
• 测试时间(TIMER)：0.5s~999.9s
• 测试方式：四线式量测
• 单步骤记忆：MANU：100组
• 自动测试记忆：AUTO：100 组, 每组最多16个manu

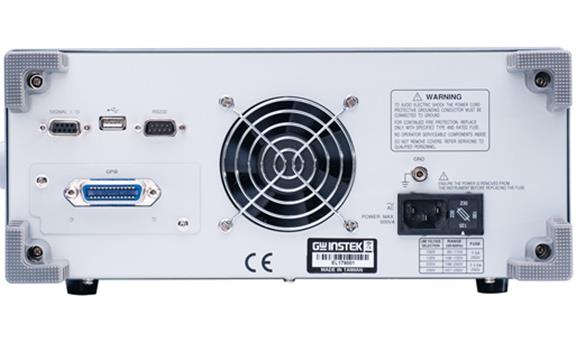

• RS-232C：标准
• USB：标准
• GPIB：选购
• Remote terminal (Front)：标准
• Signal I/O：标准
onetest仪器资源库 · 固纬 GW Instek GPT-9800系列 安规测试仪(GPT-9801,GPT-9802,GPT-9803,GPT-9804) 详细指标
