PEL-2000A 直流电子负载
产品简介
PEL-2000A可编程直流电子负载，此电子负载可以工作在定电流、定电压、定电阻模式下，还可仿真各种动态负载状况，透过序列功能进行负载电压、电流、负载的上升及下降斜率、电流准位、持续时间等参数来编辑负载波形，同时提供外部波形信号控制以及V&I监测功能，测试参数及状态的存储可高达120组，系统可根据自动测试需求，随时由仪器内部的储存单元EEPROM中呼叫出来使用。

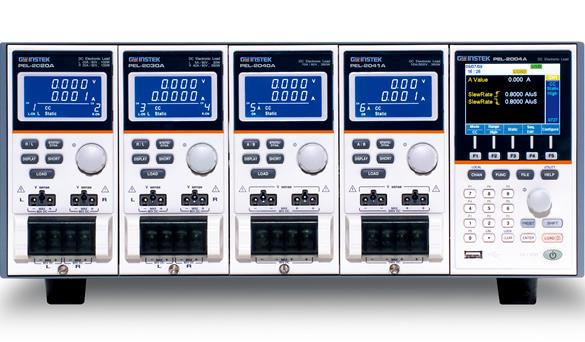

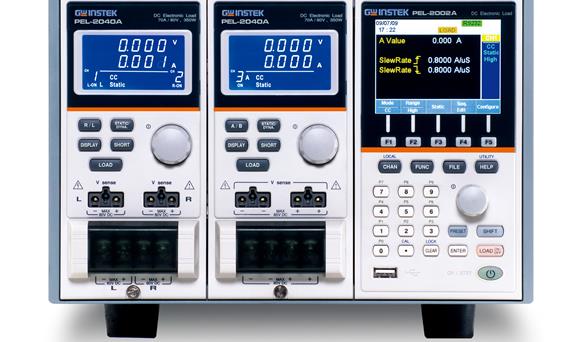

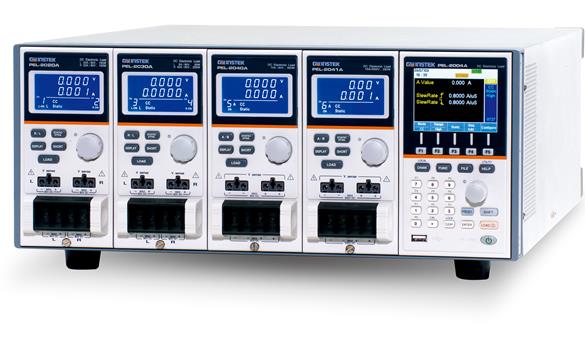

PEL-2000A系列包含两种主控含机框PEL-2002A(可容纳双模块)与PEL-2004(可容纳四模块)，采用模组化设计，协助使用者保留未来可能会运用到更高功率需求的扩充性，目前提供4款负载模组分别为：PEL-2020A(200W双信道负载模块100W*2 ; PEL-2030A (280W双信道负载模块30W+ 250W) ; PEL-2040A(350W单信道负载模块);PEL-2041(350W单信道负载模块)]，以PEL-2004A来代表最多可以组成8个通道同步使用，功率范围200W~350W，电流范围0~70A，电压范围1~500V，使用者可依据实际需求，选择的负载模组及控制模组进行组合或自组负载系统，可同步执行多组电子负载模组拉载的应用，同时每个模组采用隔离与地浮接方式，避免造成短路回路 ; 现今绿能产业蓬勃发展，PEL-2000A 系列符合各式消费性电子及车用能源设备测试的需求，透过外部扁平电缆并联控制功能，最多可以同时控制五个主机框，并让总体的总使用功率达到7kVA。

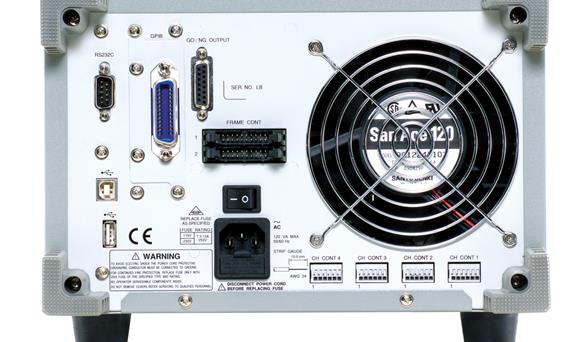

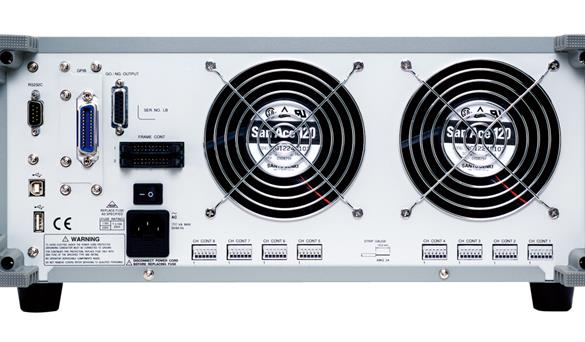

PEL-2000A系列配备RS232、USB、LAN（选配）、GPIB(选配)接口、GO/NG接口，同时还配备了驱动程序和针对LabView、VB、C、C++等相关测试软件范例。PEL-2000A系列主要应用于多信道或单信道输出的AC/DC电源、DC/DC电源模块、充电器及电源类电子组件性能的测试，对设计研发、生产线测试及产品检测作业上提供快速有效的测试方案，同时具有的OPP、OCP、OVP、OTP、低压保护以及正反向极性保护功能，更大幅提高了产品的可靠性、是工程测试及自动测试环境得以信赖的产品。
每个通道可以单独设置快速序列，每通道最多可以建立120个点、延迟时间等，每一步阶最小可设定为100us。在相同的控制模式下，可以同时进行多通道的序列控制，并模拟交换式电源供应器加载行为，这是PEL-2000A系列强而有力的特征之一，可运用在多通道输出电源供应器的模拟。在动态模式下，负载电流或脉冲负载电阻其两个预置准位的条件设置速度，每一步阶可达25us，这通常是作为标准测试程序，以验证负载快速变化的响应。
产品特性
• 通信接口：USB、LAN
典型应用
• 电源适配器、开关电源的带载与老化测试
• 电池、超级电容的放电特性与容量测试
• LED 驱动电源的恒流/恒压特性验证
• 燃料电池与光伏组件的 IV 曲线扫描
• 产线自动测试与多通道并行带载
型号与配置
• 型号 PEL-2020A · 操作电压 1-80V · 操作电流 20A · 功率 100W/100W · 通道数 2 · 标配接口 USB/RS232
• 型号 PEL-2030A · 操作电压 1-80V · 操作电流 5/40A · 功率 30W/250W · 通道数 2 · 标配接口 USB/RS232
• 型号 PEL-2040A · 操作电压 1-80V · 操作电流 70A · 功率 350W · 通道数 1 · 标配接口 USB/RS232
• 型号 PEL-2041A · 操作电压 2.5-500V · 操作电流 10A · 功率 350W · 通道数 1 · 标配接口 USB/RS232
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 PEL-2000A 详细指标页。
onetest仪器资源库 · 固纬电子 PEL-2000A 直流电子负载
固纬 GW Instek
PEL-2000A(PEL-2002A,PEL-2004A,PEL-2020A,PEL-2030A,PEL-2040A,PEL-2041A) 详细指标
以下技术指标整理自厂商官方规格资料
主要规格
• 精度（分辨率 1）：±(0.1%设定值+0.1%F.S.)
• 精度（分辨率 2）：±(0.1%设定值+0.2%F.S.)
• 精度（分辨率 3）：±(0.1%设定值+0.1%F.S.)
• 精度（分辨率 4）：±(0.1%设定值+0.1%F.S.)
• 精度（分辨率 5）：±(0.1%设定值+0.2%F.S.)
• 精度（分辨率 6）：±(0.1%设定值+0.1%F.S.)
• 精度（分辨率 7）：±(0.1%设定值+0.2%F.S.)
• 精度（分辨率 8）：±(0.1%设定值+0.1%F.S.)
• 精度（分辨率 9）：±(0.1%设定值+0.2%F.S.)
• 操作范围（分辨率 1）：0.075Ω~300Ω(100W/16V);3.75Ω~15KΩ(100W/80V)
• 操作范围（分辨率 2）：0.3Ω~1.2KΩ(30W/16V);15Ω~60KΩ(30W/80V)
• 操作范围（分辨率 3）：0.0375Ω~150Ω(250W/16V);1.875Ω~7.5KΩ(250W/80V)
• 操作范围（分辨率 4）：0.025Ω~100Ω(350W/16V);1.25Ω~5KΩ(350W/80V)
• 操作范围（分辨率 5）：1.25Ω~5kΩ(350W/125V);50Ω~200KΩ(350W/80V)
• 设置范围（分辨率 1）：0.075Ω~300Ω(100W/16V);3.75Ω~15KΩ(100W/80V)
• 设置范围（分辨率 2）：0.3Ω~1.2KΩ(30W/16V);15Ω~60KΩ(30W/80V)
• 设置范围（分辨率 3）：0.0375Ω~150Ω(250W/16V);1.875Ω~7.5KΩ(250W/80V)
• 设置范围（分辨率 4）：0.025Ω~100Ω(350W/16V);1.25Ω~5KΩ(350W/80V)
• 设置范围（分辨率 5）：1.25Ω~5kΩ(350W/16V);50Ω~200KΩ(350W/80V)
• 分辨率（分辨率 1）：0.333mS(100W/16V);6.667μS(100W/80V)
• 分辨率（分辨率 2）：83.333μS(30W/16V);1.666μS(30W/80V)
• 分辨率（分辨率 3）：0.666mS(250W/16V);13.333μS(250W/80V)
• 分辨率（分辨率 4）：1mS(350W/80V);20μS(350W/80V)
• 分辨率（分辨率 5）：20μS(350W/125V);0.5μS(350W/500V)
• 精度（分辨率 1）：300Ω: ±(0.2%设定值+0.1S)；15KΩ: ±(0.1%设定值+0.01S)
• 精度（分辨率 2）：1.2KΩ: ±(0.2%设定值+0.1S)；60KΩ: ±(0.1%设定值+0.01S)(≥2.5V 在输入)
• 精度（分辨率 3）：150Ω: ±(0.2%设定值+0.1S)；7.5KΩ: ±(0.1%设定值+0.01S)(≥2.5V 在输入)
• 精度（分辨率 4）：100Ω: ±(0.2%设定值+0.1S)；5KΩ: ±(0.1%设定值+0.01S)(≥2.5V 在输入)
• 精度（分辨率 5）：5kΩ: ±(0.2%设定值+0.02S)；200KΩ: ±(0.1%设定值+0.005S)(≥2.5V 在输入)
• 操作范围（分辨率 1）：1~80V
• 操作范围（分辨率 2）：2.5~500V
• 设置范围（分辨率 1）：0~81.6V
• 设置范围（分辨率 2）：0~510V
• 分辨率（分辨率 1）：2mV
• 分辨率（分辨率 2）：10mV
• 精度（分辨率 1）：±(0.05%设定值+0.1%F.S.)
• 精度（分辨率 2）：±(0.05%设定值+0.1%F.S.)
• 精度：±(0.1%设定值+0.2%F.S.)
• 精度（分辨率 1）：±(0.5%设定值+0.5%F.S.)
• 精度（分辨率 2）：±(0.5%设定值+0.5%F.S.)
• 精度（分辨率 3）：±(0.5%设定值+0.5%F.S.)
• 精度（分辨率 4）：±(0.5%设定值+0.5%F.S.)
• 精度（分辨率 5）：±(0.5%设定值+0.5%F.S.)
• 精度（分辨率 6）：±(0.5%设定值+0.5%F.S.)
• 精度（分辨率 7）：±(0.5%设定值+0.5%F.S.)
• 精度（分辨率 8）：±(0.5%设定值+0.5%F.S.)
• 精度（分辨率 9）：±(0.5%设定值+0.5%F.S.)
• T1 & T2（分辨率 1）：0.025mS~10mS/Res: 1μS；10mS~30S/Res: 1mS
• T1 & T2（分辨率 2）：0.025mS~10mS/Res: 1μS；10mS~30S/Res: 1mS
• T1 & T2（分辨率 3）：0.025mS~10mS/Res: 1μS；10mS~30S/Res: 1mS
• T1 & T2（分辨率 4）：0.025mS~10mS/Res: 1μS；10mS~30S/Res: 1mS
• 精度（分辨率 1）：1μS/1mS ± 100ppm
• 精度（分辨率 2）：1μS/1mS ± 100ppm
• 精度（分辨率 3）：1μS/1mS ± 100ppm
• 精度（分辨率 4）：1μS/1mS ± 100ppm
• 转换率(±10%设定值+15μs)（分辨率 1）：0.32~80mA/μS
• 转换率(±10%设定值+15μs)（分辨率 2）：3.2~800mA/μS
• 转换率(±10%设定值+15μs)（分辨率 3）：0.8~200mA/μS
• 转换率(±10%设定值+15μs)（分辨率 4）：0.64~160mA/μS
• 转换率(±10%设定值+15μs)（分辨率 5）：6.4~1600mA/μS
• 转换率(±10%设定值+15μs)（分辨率 6）：0.001~0.28A/μS
• 转换率(±10%设定值+15μs)（分辨率 7）：0.01~2.8A/μS
• 转换率(±10%设定值+15μs)（分辨率 8）：0.16~40mA/μS
• 转换率(±10%设定值+15μs)（分辨率 9）：1.6~400mA/μS
• 转换率精度（转换分辨率 1）：±(10%设定值+15μS)
• 转换率精度（转换分辨率 2）：±(10%设定值+15μS)
• 转换率精度（转换分辨率 3）：±(10%设定值+15μS)
• 转换率精度（转换分辨率 4）：±(10%设定值+15μS)
• 转换率精度（转换分辨率 5）：±(10%设定值+15μS)
• 转换率精度（转换分辨率 6）：±(10%设定值+15μS)
• 转换率精度（转换分辨率 7）：±(10%设定值+15μS)
• 转换率精度（转换分辨率 8）：±(10%设定值+15μS)
• 转换率精度（转换分辨率 9）：±(10%设定值+15μS)
• 转换率（电流精度 1）：0.32~80mA/μS
• 转换率（电流精度 2）：3.2~800mA/μS
• 转换率（电流精度 3）：0.8~200mA/μS
• 转换率（电流精度 4）：0.64~160mA/μS
• 转换率（电流精度 5）：6.4~1600mA/μS
• 转换率（电流精度 6）：0.001~0.28A/μS
• 转换率（电流精度 7）：0.01~2.8A/μS
• 转换率（电流精度 8）：0.16~40mA/μS
• 转换率（电流精度 9）：1.6~400mA/μS
• 电阻设置范围（转换分辨率 1）：0.075Ω~300Ω(100W/16V)；3.75Ω~15KΩ(100W/80V)
• 电阻设置范围（转换分辨率 2）：0.3Ω~1.2KΩ(30W/16V)；15Ω~60KΩ(30W/80V)
• 电阻设置范围（转换分辨率 3）：0.0375Ω~150Ω(250W/16V)；1.875Ω~7.5KΩ(250W/80V)
• 电阻设置范围（转换分辨率 4）：0.025Ω~100Ω(350W/16V);1.25Ω~5KΩ(350W/80V)
• 电阻设置范围（转换分辨率 5）：1.25Ω~5kΩ(350W/125V);50Ω~200KΩ(350W/80V)
• 电阻分辨率（转换分辨率 1）：0.333mS(100W/16V)；6.667μS(100W/80V)
• 电阻分辨率（转换分辨率 2）：83.333μS(30W/16V)；1.666μS(30W/80V)
• 电阻分辨率（转换分辨率 3）：0.666mS(250W/16V)；13.333μS(250W/80V)
• 电阻分辨率（转换分辨率 4）：1mS(350W/80V);20μS(350W/80V)
• 电阻分辨率（转换分辨率 5）：1.25Ω~5kΩ(350W/16V);50Ω~200KΩ(350W/80V)
• 电阻精度（转换分辨率 1）：300Ω: ±(0.5%设定值+0.1S)；15KΩ: ±(0.5%设定值+0.01S)
• 电阻精度（转换分辨率 2）：1.2KΩ: ±(0.5%设定值+0.1S)；60KΩ: ±(0.5%设定值+0.01S)
• 电阻精度（转换分辨率 3）：150Ω: ±(0.5%设定值+0.1S)；7.5KΩ: ±(0.5%设定值+0.01S)
• 电阻精度（转换分辨率 4）：100Ω: ±(0.2%设定值+0.1S)；5KΩ: ±(0.1%设定值+0.01S)(≥2.5V 在输入)
• 电阻精度（转换分辨率 5）：20μS(350W/125V);0.5μS(350W/500V)
• 分辨率（范围 1）：0.32mV
• 分辨率（范围 2）：1.6mV
• 分辨率（范围 3）：0.32mV, 1.6mV
• 分辨率（范围 4）：0.32mV
• 分辨率（范围 5）：1.6mV
• 分辨率（范围 6）：0.32mV
• 分辨率（范围 7）：1.6mV
• 分辨率（范围 8）：2.5mV
• 分辨率（范围 9）：10mV
• 精度：±(0.025%设定值+0.025%F.S.)
• 精度：±(0.05%设定值+0.05%F.S.)
• 精度：±(0.1%设定值+0.1%F.S.*1)
• 精度（分辨率 1）：±(2%设定值+0.25%F.S.)
• 精度（分辨率 2）：±(2%设定值+0.25%F.S.)
• 精度（分辨率 3）：±(2%设定值+0.25%F.S.)
• 精度（分辨率 4）：±(2%设定值+0.25%F.S.)
• 精度（分辨率 5）：±(2%设定值+0.25%F.S.)
• 电源：AC 100V~230V ±10%; 50Hz/60Hz ±2Hz
• 重量：约3.8Kg
• 尺寸 & 重量(PEL-2002A)：272(W) × 200(H) × 581(D) mm; 约16.1kg(全型号)
• 尺寸 & 重量(PEL-2004A)：435(W) × 200(H) × 581(D) mm; 约24.8kg(全型号)
