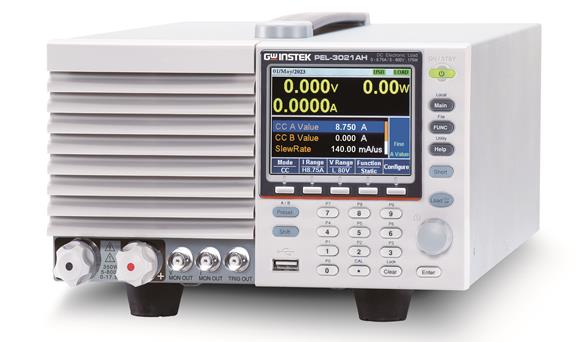

PEL-3000AH 最高400~800V 最大电流100至500A 直流电子负载 是固纬电子（GW Instek）的电子负载。PEL-3000A系列是单通道可编程直流电子负载，具有0.01mA电流分辨率和16A /μs Slew Rate，适用于测试商用和工业计算机Server电源与SPS(交换式电源)。对于像云端生态系统这样24小時不间断运行的大型设备，需要一个稳定的大功率电源，功率范围从175W到1050W，以维持Server，Hub和数据存储设备的正常运行。互联网通讯。

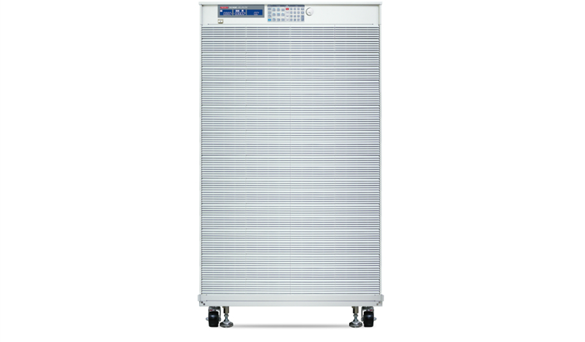

36300E 1250V 直流电子负载 是固纬电子（GW Instek）的电子负载。36300E系列拥有自己的控制面板和显示面板，支持CC / CR / CV / CP / 动态模式，150套存储/召回存储器，提供更高效的负载设置，也可通过GPIB、RS232、USB和局域网接口远程控制。 可编程负载开关电压、运行/能量表检查、电压表显示“+”或“-”可选择，且150套存储/调回更大容量的存储器是针对不同应用的先进功能。

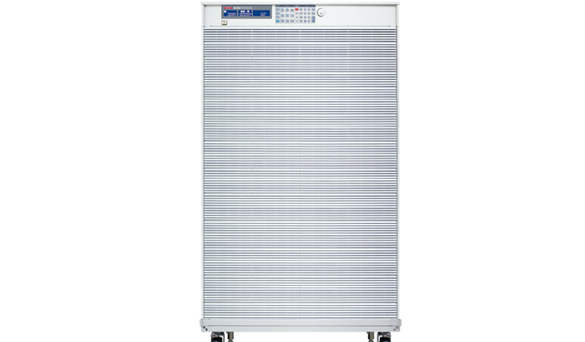

36000A 50kW 直流电子负载 是固纬电子（GW Instek）的电子负载。36000A系列拥有自己的控制面板和显示面板，支持CC / CR / CV / CP / 动态模式，150组存储/召回存储器，提供更高效的负载设置，也可通过GPIB、RS232、USB和LAN接口远程控制。 可编程负载开关电压、运行/能量表检查、电压表显示“+”或“-”可选择，且150套存储/调回更大容量的存储器是针对不同应用的先进功能。
- «
- 1
- »
PEL-500 直流电子负载|固纬 GW Instek (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
固纬电子 · GW Instek

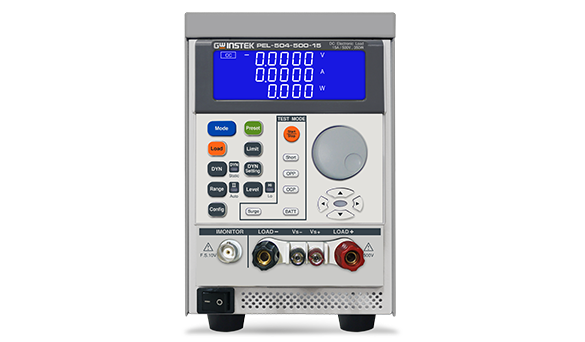

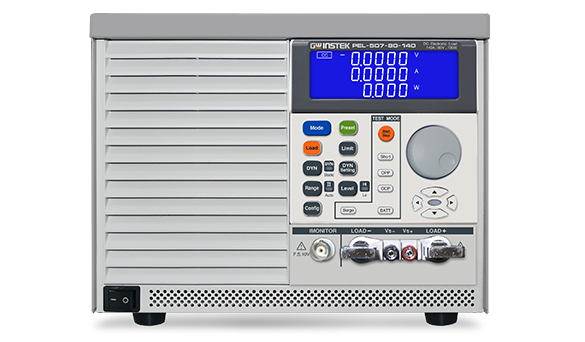

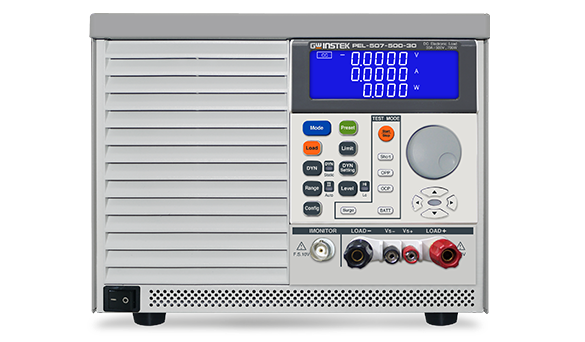

PEL-500 直流电子负载
产品简介
PEL-500系列单通道电子负载，共有5个型号分别提供0~80V/O -500V电压操作范围及250~700W 的功率操作范围。可以应用于研发、品管、ATE系统及生产测试，包括电压源/电流源测试、开关电源瞬时响应、定电压模式供限流测试及模拟电池、电池放电测试。PEL-500系列提供5位电压、电流及功率的显示，用户可以同时监测待测物的测量数据。为了方便使用者评估待测物.是否能够承受过衡电流，PEL-500 系列提供Surge测试，可以模拟开机过冲电流及热插入瞬间电流。内建电池放电测试功能，可以依照待测物测试需求，决定停止放电的条件，包括设定放电停止电压(Vbatt)、 放电容量(AH、 WH)以及停止放电时间。使用者可以依照待测物特性，分别设定PEL.500系列的加载电压/卸载电压来进行测试，当待测体的输出电压上升至加载电压值，开始进行加载，当输出电压下降至卸载电压，开始卸载。用户可以依照待测体的功能及规格，利用GO/NG功能预先设定判断条件，PEL.500 系列将在测试过程中依据所设定的判断条件，自动产生判断结果。在电源的安全测试要求下，PEL-500 系列不仅提供Short测试功能，也提供过电流保护/过功率保护的自动测试功能,简化使用者烦杂的手动操作，去验证待测物OCP/OPP动作点。所产生的测量结果帮助使用者确认待测物在OCP/OPP的实际动作点是否在测量规范内。PEL-500系列除了可以提供负载电流波形经由Imonitor 的BNC输出端子到示波器;也提供过电压、过电流、过功率及过温度保护、逆向极性侦测，当其中的任- -项产生触发动作时，PEL-500 系列将有保护或提醒措施，保护PEL-500避免因为不正常操作范围而损毁。
产品特性
• PEL-500系列单通道电子负载，共有5个型号分别提供0~80V/O -500V电压操作范围及250~700W 的功率操作范围
• PEL-500系列提供5位电压、电流及功率的显示，用户可以同时监测待测物的测量数据
• 为了方便使用者评估待测物.是否能够承受过衡电流，PEL-500 系列提供Surge测试，可以模拟开机过冲电流及热插入瞬间电流
• 内建电池放电测试功能，可以依照待测物测试需求，决定停止放电的条件，包括设定放电停止电压(Vbatt)、 放电容量(AH、 WH)以及停止放电时间
• PEL-500系列除了可以提供负载电流波形经由Imonitor 的BNC输出端子到示波器
典型应用
• 电源适配器、开关电源的带载与老化测试
• 电池、超级电容的放电特性与容量测试
• LED 驱动电源的恒流/恒压特性验证
• 燃料电池与光伏组件的 IV 曲线扫描
• 产线自动测试与多通道并行带载
型号与配置
• 型号 工作范围
• 型号 功率（W） · PEL-503-80-50 250 W · PEL-504-80-70 350 W · PEL-504-500-15 350 W · PEL-507-80-140 700 W · PEL-507-500-30 700 W
• 型号 电流（A） · PEL-503-80-50 50 A · PEL-504-80-70 70 A · PEL-504-500-15 15 A · PEL-507-80-140 140 A · PEL-507-500-30 30 A
• 型号 电压（V） · PEL-503-80-50 80 V · PEL-504-80-70 80 V · PEL-504-500-15 500 V · PEL-507-80-140 80 V · PEL-507-500-30 500 V
• 型号 最小操作电压 · PEL-503-80-50 1.0V @ 50A · PEL-504-80-70 1.2V @ 70A · PEL-504-500-15 6V @ 15A · PEL-507-80-140 0.9V @ 140A · PEL-507-500-30 3.0V @ 30A
• 型号 保护功能
• 型号 过功率保护(OPP) · PEL-503-80-50 ≈262.5 W · PEL-504-80-70 ≈367.5 W · PEL-504-500-15 ≈367.5 W · PEL-507-80-140 ≈735 W · PEL-507-500-30 ≈ 735 W
• 型号 过电流保护(OCP) · PEL-503-80-50 ≈52.5 A · PEL-504-80-70 ≈73.5 A · PEL-504-500-15 ≈15.75 A · PEL-507-80-140 ≈147 A · PEL-507-500-30 ≈31.5 A
• 型号 过电压保护(OVP) · PEL-503-80-50 ≈84 V · PEL-504-80-70 ≈84 V · PEL-504-500-15 ≈525 V · PEL-507-80-140 ≈84 V · PEL-507-500-30 ≈ 525 V
• 型号 过热保护(OTP) · PEL-503-80-50 YES · PEL-504-80-70 YES · PEL-504-500-15 YES · PEL-507-80-140 YES · PEL-507-500-30 YES
• 型号 工作模式
• 型号 定电流模式 · PEL-503-80-50 范围 · PEL-504-80-70 0～5.04～50.4 A · PEL-504-500-15 0～7.02～70.2 A · PEL-507-80-140 0～1.5～15 A · PEL-507-500-30 0～14.04～140.4 A
• 型号 分辨率 · PEL-503-80-50 0.084 mA / 84 mA · PEL-504-80-70 0.117 mA / 1.17 mA · PEL-504-500-15 0.025 mA / 0.25 mA · PEL-507-80-140 0.234 mA / 2.34 mA · PEL-507-500-30 0.05 mA / 0.5 mA
• 型号 精度 · PEL-503-80-50 ±0.1% OF (SETTING + RANGE) · PEL-504-80-70 ±0.1% OF (SETTING + RANGE) · PEL-504-500-15 ±0.1% OF (SETTING + RANGE) · PEL-507-80-140 ±0.1% OF (SETTING + RANGE) · PEL-507-500-30 ±0.1% OF (SETTING + RANGE)
• 型号 定电阻模式 · PEL-503-80-50 范围 · PEL-504-80-70 0.016～1.6～96000 Ω · PEL-504-500-15 0.0114～1.14～68400 Ω · PEL-507-80-140 0.4～40～2400000 Ω · PEL-507-500-30 0.0057～0.57～34200 Ω
• 型号 分辨率 · PEL-503-80-50 26.666 μΩ / 0.010416 mSiemens · PEL-504-80-70 19 μΩ / 0.014619 mSiemens · PEL-504-500-15 666.667uΩ / 0.416 uSiemens · PEL-507-80-140 9.5uΩ / 29.239 uSiemens · PEL-507-500-30 333.334uΩ / 0.833 uSiemens
• 型号 精度 · PEL-503-80-50 ±0.2% OF (SETTING + RANGE) · PEL-504-80-70 ±0.2% OF (SETTING + RANGE) · PEL-504-500-15 ±0.2% OF (SETTING + RANGE) · PEL-507-80-140 ±0.2% OF (SETTING + RANGE) · PEL-507-500-30 ±0.2% OF (SETTING + RANGE)
• 型号 定电压模式 · PEL-503-80-50 范围 · PEL-504-80-70 0～8.1～81 V · PEL-504-500-15 0～8.1～81 V · PEL-507-80-140 0～60～500 V · PEL-507-500-30 0～8.1～81 V
• 型号 分辨率 · PEL-503-80-50 0.135mV/ 1.35mV · PEL-504-80-70 0.135mV/ 1.35mV · PEL-504-500-15 1 mV/ 10mV · PEL-507-80-140 0.135mV/ 1.35mV · PEL-507-500-30 1 mV/ 10mV
• 型号 精度 · PEL-503-80-50 ±0.05% OF (SETTING + RANGE) · PEL-504-80-70 ±0.05% OF (SETTING + RANGE) · PEL-504-500-15 ±0.05% OF (SETTING + RANGE) · PEL-507-80-140 ±0.05% OF (SETTING + RANGE) · PEL-507-500-30 ±0.05% OF (SETTING + RANGE)
• 型号 定功率模式 · PEL-503-80-50 范围 · PEL-504-80-70 0～25.02～250.2 W(Imax.= r1：5A , r2：50A) · PEL-504-500-15 0～35.04～350.4W(Imax.= r1：7A , r2：70A) · PEL-507-80-140 0～35.04～350.4 W(Imax.= r1：1.5A , r2：15A) · PEL-507-500-30 0～70.02～700.2 W(Imax.= r1：14A , r2：140A)
• 型号 分辨率 · PEL-503-80-50 0.417 mW/ 4.17 mW · PEL-504-80-70 0.584mW/ 5.84 mW · PEL-504-500-15 0.584 mW/ 5.84 mW · PEL-507-80-140 1.167 mW/ 11.67 mW · PEL-507-500-30 1.17 mW/ 117 mW
• 型号 精度 · PEL-503-80-50 ±0.5% OF (SETTING + RANGE) · PEL-504-80-70 ±0.5% OF (SETTING + RANGE) · PEL-504-500-15 ±0.5% OF (SETTING + RANGE) · PEL-507-80-140 ±0.5% OF (SETTING + RANGE) · PEL-507-500-30 ±0.5% OF (SETTING + RANGE)
• 型号 动态模式 · PEL-503-80-50 THIGH/TLOW · PEL-504-80-70 10 uS to 9.999 Sec · PEL-504-500-15 10 uS to 9.999 Sec · PEL-507-80-140 10 uS to 9.999 Sec · PEL-507-500-30 10 uS to 9.999 Sec
• 型号 分辨率 · PEL-503-80-50 0.001 / 0.01 / 0.1 / 1mS · PEL-504-80-70 0.001 / 0.01 / 0.1 / 1mS
• 型号 转换速率 · PEL-503-80-50 3.2～200 mA/μs · PEL-504-80-70 0.032～2 A/μS · PEL-504-500-15 4.64～290 mA/μs · PEL-507-80-140 0.0464～2.90 A/μS · PEL-507-500-30 1～62.5 mA/μs
• 型号 精度 · PEL-503-80-50 ±5% ±10μS · PEL-504-80-70 ±5% ±10μS · PEL-504-500-15 ±5% ±10μS · PEL-507-80-140 ±5% ±10μS · PEL-507-500-30 ±5% ±10μS
• 型号 测量
• 型号 电压回读
• 型号 范围(5 Digital) · PEL-503-80-50 0～8.1～81 V · PEL-504-80-70 0～8.1～81 V · PEL-504-500-15 0～60～500 V · PEL-507-80-140 0～8.1～81 V · PEL-507-500-30 0～60～500 V
• 型号 分辨率 · PEL-503-80-50 0.135mV/ 1.35mV · PEL-504-80-70 0.135mV/ 1.35mV · PEL-504-500-15 1 mV/ 10mV · PEL-507-80-140 0.135mV/ 1.35mV · PEL-507-500-30 1 mV/ 10mV
• 型号 精度 · PEL-503-80-50 ±0.025% OF(READING + RANGE) · PEL-504-80-70 ±0.025% OF(READING + RANGE) · PEL-504-500-15 ±0.025% OF(READING + RANGE) · PEL-507-80-140 ±0.025% OF(READING + RANGE) · PEL-507-500-30 ±0.025% OF(READING + RANGE)
• 型号 电流回读
• 型号 范围(5 Digital) · PEL-503-80-50 0～5.04～50.4 A · PEL-504-80-70 0～7.02～70.2 A · PEL-504-500-15 0～1.5～15 A · PEL-507-80-140 0～14.04～140.4 A · PEL-507-500-30 0～3～30 A
• 型号 分辨率 · PEL-503-80-50 0.084 mA / 84 mA · PEL-504-80-70 0.117 mA / 1.17 mA · PEL-504-500-15 0.025 mA / 0.25 mA · PEL-507-80-140 0.234 mA / 2.34 mA · PEL-507-500-30 0.05 mA / 0.5 mA
• 型号 精度 · PEL-503-80-50 ±0.1% OF (READING + RANGE) · PEL-504-80-70 ±0.1% OF (READING + RANGE) · PEL-504-500-15 ±0.1% OF (READING + RANGE) · PEL-507-80-140 ±0.1% OF (READING + RANGE) · PEL-507-500-30 ±0.1% OF (READING + RANGE)
• 型号 功率回读
• 型号 范围(5 Digital) · PEL-503-80-50 25W · PEL-504-80-70 250W · PEL-504-500-15 35W · PEL-507-80-140 350W · PEL-507-500-30 35W
• 型号 分辨率 · PEL-503-80-50 0.001W · PEL-504-80-70 0.01W · PEL-504-500-15 0.001W · PEL-507-80-140 0.01W · PEL-507-500-30 0.001W
• 型号 精度 · PEL-503-80-50 ± 0.1% of (Reading + Range) · PEL-504-80-70 ± 0.1% of (Reading + Range)
• 型号 Surge 测试
• 型号 Surge & Normal 电流 · PEL-503-80-50 0~50A · PEL-504-80-70 0~70A · PEL-504-500-15 0~15A · PEL-507-80-140 0~140A · PEL-507-500-30 0~30A
• 型号 Surge 时间 · PEL-503-80-50 10~1000ms · PEL-504-80-70 10~1000ms · PEL-504-500-15 10~1000ms · PEL-507-80-140 10~1000ms · PEL-507-500-30 10~1000ms
• 型号 Surge 步骤 · PEL-503-80-50 1~5 · PEL-504-80-70 1~5 · PEL-504-500-15 1~5 · PEL-507-80-140 1~5 · PEL-507-500-30 1~5
• 型号 电池放电测试
• 型号 低电压保护 · PEL-503-80-50 0~81V · PEL-504-80-70 0~81V · PEL-504-500-15 0~500V · PEL-507-80-140 0~81V · PEL-507-500-30 0~500V
• 型号 时间 · PEL-503-80-50 1~99999Sec · PEL-504-80-70 1~99999Sec · PEL-504-500-15 1~99999Sec · PEL-507-80-140 1~99999Sec · PEL-507-500-30 1~99999Sec
• 型号 容量 · PEL-503-80-50 0.1~19999.9AH/0.1~19999.9WH · PEL-504-80-70 0.1~19999.9AH/0.1~19999.9WH · PEL-504-500-15 0.1~19999.9AH/0.1~19999.9WH · PEL-507-80-140 0.1~19999.9AH/0.1~19999.9WH · PEL-507-500-30 0.1~19999.9AH/0.1~19999.9WH
• 型号 其它
• 型号 Load ON电压 · PEL-503-80-50 0.1～25V · PEL-504-80-70 0.1～25V · PEL-504-500-15 0.4～100V · PEL-507-80-140 0.1～25V · PEL-507-500-30 0.4～100V
• 型号 精度 · PEL-503-80-50 1% of (Setting + Range) · PEL-504-80-70 1% of (Setting + Range)
• 型号 Load OFF 电压 · PEL-503-80-50 0～25V · PEL-504-80-70 0～25V · PEL-504-500-15 0～100V · PEL-507-80-140 0～25V · PEL-507-500-30 0～100V
• 型号 精度 · PEL-503-80-50 0.05% of (Setting +Range) · PEL-504-80-70 0.05% of (Setting +Range)
• 型号 Imonitor (非隔离) · PEL-503-80-50 5.04 A/V · PEL-504-80-70 7.02 A/V · PEL-504-500-15 1.5 A/V · PEL-507-80-140 14.04 A/V · PEL-507-500-30 3 A/V
• 型号 电流监视 · PEL-503-80-50 FULL SCALE 10V · PEL-504-80-70 FULL SCALE 10V
• 型号 精度 · PEL-503-80-50 0.5% of (Setting + Range) · PEL-504-80-70 0.5% of (Setting + Range)
• 型号 典型短路电阻 · PEL-503-80-50 0.018 Ω · PEL-504-80-70 0.0169 Ω · PEL-504-500-15 0.367Ω · PEL-507-80-140 0.0053Ω · PEL-507-500-30 0.087Ω
• 型号 最大短路电流 · PEL-504-80-70 50A · PEL-504-500-15 70A · PEL-507-80-140 15A · PEL-507-500-30 140A
• 型号 接口 · PEL-503-80-50 USB/RS232 · PEL-504-80-70 USB/RS232
• 型号 功耗 · PEL-503-80-50 40VA · PEL-504-80-70 60VA
• 型号 尺寸(HxWxD) · PEL-503-80-50 205 x 123 x 477mm · PEL-504-80-70 205 x 231 x 480mm
• 型号 重量 · PEL-503-80-50 5.3Kg · PEL-504-80-70 10.3Kg
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 PEL-500 详细指标页。
onetest仪器资源库 · 固纬电子 PEL-500 直流电子负载
固纬 GW Instek
PEL-500 详细指标
以下技术指标整理自厂商官方规格资料
主要规格
• 型号：PEL-503-80-50
• 型号：PEL-504-80-70
• 型号：PEL-504-500-15
• 型号：PEL-507-80-140
• 型号：PEL-507-500-30
• 定电流模式（过热保护(OTP) 1）：范围
• 定电流模式（过热保护(OTP) 2）：0～5.04～50.4 A
• 定电流模式（过热保护(OTP) 3）：0～7.02～70.2 A
• 定电流模式（过热保护(OTP) 4）：0～1.5～15 A
• 定电流模式（过热保护(OTP) 5）：0～14.04～140.4 A
• 定电流模式（过热保护(OTP) 6）：0～3～30 A
• 分辨率（过热保护(OTP) 1）：0.084 mA / 84 mA
• 分辨率（过热保护(OTP) 2）：0.117 mA / 1.17 mA
• 分辨率（过热保护(OTP) 3）：0.025 mA / 0.25 mA
• 分辨率（过热保护(OTP) 4）：0.234 mA / 2.34 mA
• 分辨率（过热保护(OTP) 5）：0.05 mA / 0.5 mA
• 精度（过热保护(OTP) 1）：±0.1% OF (SETTING + RANGE)
• 精度（过热保护(OTP) 2）：±0.1% OF (SETTING + RANGE)
• 精度（过热保护(OTP) 3）：±0.1% OF (SETTING + RANGE)
• 精度（过热保护(OTP) 4）：±0.1% OF (SETTING + RANGE)
• 精度（过热保护(OTP) 5）：±0.1% OF (SETTING + RANGE)
• 定电阻模式（过热保护(OTP) 1）：范围
• 定电阻模式（过热保护(OTP) 2）：0.016～1.6～96000 Ω
• 定电阻模式（过热保护(OTP) 3）：0.0114～1.14～68400 Ω
• 定电阻模式（过热保护(OTP) 4）：0.4～40～2400000 Ω
• 定电阻模式（过热保护(OTP) 5）：0.0057～0.57～34200 Ω
• 定电阻模式（过热保护(OTP) 6）：0.2～20～1200000 Ω
• 分辨率（过热保护(OTP) 1）：26.666 μΩ / 0.010416 mSiemens
• 分辨率（过热保护(OTP) 2）：19 μΩ / 0.014619 mSiemens
• 分辨率（过热保护(OTP) 3）：666.667uΩ / 0.416 uSiemens
• 分辨率（过热保护(OTP) 4）：9.5uΩ / 29.239 uSiemens
• 分辨率（过热保护(OTP) 5）：333.334uΩ / 0.833 uSiemens
• 精度（过热保护(OTP) 1）：±0.2% OF (SETTING + RANGE)
• 精度（过热保护(OTP) 2）：±0.2% OF (SETTING + RANGE)
• 精度（过热保护(OTP) 3）：±0.2% OF (SETTING + RANGE)
• 精度（过热保护(OTP) 4）：±0.2% OF (SETTING + RANGE)
• 精度（过热保护(OTP) 5）：±0.2% OF (SETTING + RANGE)
• 分辨率（定电压模式 1）：0.135mV/ 1.35mV
• 分辨率（定电压模式 2）：0.135mV/ 1.35mV
• 分辨率（定电压模式 3）：1 mV/ 10mV
• 分辨率（定电压模式 4）：0.135mV/ 1.35mV
• 分辨率（定电压模式 5）：1 mV/ 10mV
• 精度（定电压模式 1）：±0.05% OF (SETTING + RANGE)
• 精度（定电压模式 2）：±0.05% OF (SETTING + RANGE)
• 精度（定电压模式 3）：±0.05% OF (SETTING + RANGE)
• 精度（定电压模式 4）：±0.05% OF (SETTING + RANGE)
• 精度（定电压模式 5）：±0.05% OF (SETTING + RANGE)
• 定功率模式（定电压模式 1）：范围
• 定功率模式（定电压模式 2）：0～25.02～250.2 W(Imax.= r1：5A , r2：50A)
• 定功率模式（定电压模式 3）：0～35.04～350.4W(Imax.= r1：7A , r2：70A)
• 定功率模式（定电压模式 4）：0～35.04～350.4 W(Imax.= r1：1.5A , r2：15A)
• 定功率模式（定电压模式 5）：0～70.02～700.2 W(Imax.= r1：14A , r2：140A)
• 定功率模式（定电压模式 6）：0～70.02～700.2 W(Imax.= r1：3A , r2：30A)
• 分辨率（定电压模式 1）：0.417 mW/ 4.17 mW
• 分辨率（定电压模式 2）：0.584mW/ 5.84 mW
• 分辨率（定电压模式 3）：0.584 mW/ 5.84 mW
• 分辨率（定电压模式 4）：1.167 mW/ 11.67 mW
• 分辨率（定电压模式 5）：1.17 mW/ 117 mW
• 精度（定电压模式 1）：±0.5% OF (SETTING + RANGE)
• 精度（定电压模式 2）：±0.5% OF (SETTING + RANGE)
• 精度（定电压模式 3）：±0.5% OF (SETTING + RANGE)
• 精度（定电压模式 4）：±0.5% OF (SETTING + RANGE)
• 精度（定电压模式 5）：±0.5% OF (SETTING + RANGE)
• 动态模式（定电压模式 1）：THIGH/TLOW
• 动态模式（定电压模式 2）：10 uS to 9.999 Sec
• 动态模式（定电压模式 3）：10 uS to 9.999 Sec
• 动态模式（定电压模式 4）：10 uS to 9.999 Sec
• 动态模式（定电压模式 5）：10 uS to 9.999 Sec
• 动态模式（定电压模式 6）：10 uS to 9.999 Sec
• 分辨率（定电压模式 1）：0.001 / 0.01 / 0.1 / 1mS
• 分辨率（定电压模式 2）：0.001 / 0.01 / 0.1 / 1mS
• 转换速率（定电压模式 1）：3.2～200 mA/μs
• 转换速率（定电压模式 2）：0.032～2 A/μS
• 转换速率（定电压模式 3）：4.64～290 mA/μs
• 转换速率（定电压模式 4）：0.0464～2.90 A/μS
• 转换速率（定电压模式 5）：1～62.5 mA/μs
• 转换速率（定电压模式 6）：10～625 mA/μS
• 转换速率（定电压模式 7）：0.0096～0.6A/μs
• 转换速率（定电压模式 8）：0.096～6A/μS
• 转换速率（定电压模式 9）：2～125 mA/μs
• 转换速率（定电压模式 10）：20～1250 mA/μS
• 范围(5 Digital)（精度 1）：0～8.1～81 V
• 范围(5 Digital)（精度 2）：0～8.1～81 V
• 范围(5 Digital)（精度 3）：0～60～500 V
• 范围(5 Digital)（精度 4）：0～8.1～81 V
• 范围(5 Digital)（精度 5）：0～60～500 V
• 分辨率（精度 1）：0.135mV/ 1.35mV
• 分辨率（精度 2）：0.135mV/ 1.35mV
• 分辨率（精度 3）：1 mV/ 10mV
• 分辨率（精度 4）：0.135mV/ 1.35mV
• 分辨率（精度 5）：1 mV/ 10mV
• 精度（精度 1）：±0.025% OF(READING + RANGE)
• 精度（精度 2）：±0.025% OF(READING + RANGE)
• 精度（精度 3）：±0.025% OF(READING + RANGE)
• 精度（精度 4）：±0.025% OF(READING + RANGE)
• 精度（精度 5）：±0.025% OF(READING + RANGE)
• 范围(5 Digital)（精度 1）：0～5.04～50.4 A
• 范围(5 Digital)（精度 2）：0～7.02～70.2 A
• 范围(5 Digital)（精度 3）：0～1.5～15 A
• 范围(5 Digital)（精度 4）：0～14.04～140.4 A
• 范围(5 Digital)（精度 5）：0～3～30 A
• 分辨率（精度 1）：0.084 mA / 84 mA
• 分辨率（精度 2）：0.117 mA / 1.17 mA
• 分辨率（精度 3）：0.025 mA / 0.25 mA
• 分辨率（精度 4）：0.234 mA / 2.34 mA
• 分辨率（精度 5）：0.05 mA / 0.5 mA
• 精度（精度 1）：±0.1% OF (READING + RANGE)
• 精度（精度 2）：±0.1% OF (READING + RANGE)
• 精度（精度 3）：±0.1% OF (READING + RANGE)
• 精度（精度 4）：±0.1% OF (READING + RANGE)
• 精度（精度 5）：±0.1% OF (READING + RANGE)
• 范围(5 Digital)（精度 1）：25W
• 范围(5 Digital)（精度 2）：250W
• 范围(5 Digital)（精度 3）：35W
• 范围(5 Digital)（精度 4）：350W
• 范围(5 Digital)（精度 5）：35W
• 范围(5 Digital)（精度 6）：350W
• 范围(5 Digital)（精度 7）：70W
• 范围(5 Digital)（精度 8）：700W
• 范围(5 Digital)（精度 9）：70W
• 范围(5 Digital)（精度 10）：700W
• 精度（分辨率 1）：± 0.1% of (Reading + Range)
• 精度（分辨率 2）：± 0.1% of (Reading + Range)
• Surge & Normal 电流（分辨率 1）：0~50A
• Surge & Normal 电流（分辨率 2）：0~70A
• Surge & Normal 电流（分辨率 3）：0~15A
• Surge & Normal 电流（分辨率 4）：0~140A
• Surge & Normal 电流（分辨率 5）：0~30A
• 容量（时间 1）：0.1~19999.9AH/0.1~19999.9WH
• 容量（时间 2）：0.1~19999.9AH/0.1~19999.9WH
• 容量（时间 3）：0.1~19999.9AH/0.1~19999.9WH
• 容量（时间 4）：0.1~19999.9AH/0.1~19999.9WH
• 容量（时间 5）：0.1~19999.9AH/0.1~19999.9WH
• 精度（Load ON电压 1）：1% of (Setting + Range)
• 精度（Load ON电压 2）：1% of (Setting + Range)
• Load OFF 电压（Load ON电压 1）：0～25V
• Load OFF 电压（Load ON电压 2）：0～25V
• Load OFF 电压（Load ON电压 3）：0～100V
• Load OFF 电压（Load ON电压 4）：0～25V
• Load OFF 电压（Load ON电压 5）：0～100V
• 精度（Load ON电压 1）：0.05% of (Setting +Range)
• 精度（Load ON电压 2）：0.05% of (Setting +Range)
• Imonitor (非隔离)（Load ON电压 1）：5.04 A/V
• Imonitor (非隔离)（Load ON电压 2）：7.02 A/V
• Imonitor (非隔离)（Load ON电压 3）：1.5 A/V
• Imonitor (非隔离)（Load ON电压 4）：14.04 A/V
• Imonitor (非隔离)（Load ON电压 5）：3 A/V
• 电流监视（Load ON电压 1）：FULL SCALE 10V
• 电流监视（Load ON电压 2）：FULL SCALE 10V
• 精度（Load ON电压 1）：0.5% of (Setting + Range)
• 精度（Load ON电压 2）：0.5% of (Setting + Range)
• 接口（最大短路电流 1）：USB/RS232
• 接口（最大短路电流 2）：USB/RS232
• 功耗（最大短路电流 1）：40VA
• 功耗（最大短路电流 2）：60VA
• 尺寸(HxWxD)（最大短路电流 1）：205 x 123 x 477mm
• 尺寸(HxWxD)（最大短路电流 2）：205 x 231 x 480mm
• 重量（最大短路电流 1）：5.3Kg
• 重量（最大短路电流 2）：10.3Kg
onetest仪器资源库 · 固纬 GW Instek PEL-500 详细指标
全部
厂家联系方式
固纬电子（苏州）有限公司（大中华营运总部）
江苏省苏州市新区珠江路 521 号（或）鹿山路 69 号
Tel：+86-512-6661-7177
Fax：+86-512-6661-7277
官网：www.gwinstek.com.cn
Email：marketing@instek.com.cn
技术服务
Email：marketing@instek.com.cn
Tel：189 1319 5082（微信同号）
服务时间：周一至周五 8:30~21:00，周六 8:30~17:30
售后维修服务
免费咨询服务电话：400 820 7117 / 800 820 7117
Email：service_gwh@instek.com.cn
固纬电子（上海）有限公司
上海市宜山路 889 号 2 号楼 8F
Tel：+86-21-6485-3399
Fax：+86-21-5450-0789
固纬电子（苏州）有限公司深圳分公司
广东省深圳市宝安区航城街道泰华梧桐工业园 13B 栋 6 层
Tel：+86-755-2919-0632
Fax：+86-755-2907-6570
固纬各地合作伙伴（代理商）
咏绎科技（上海）有限公司
苏州德计仪器仪表有限公司
长春联创世纪科技发展有限公司
长沙丰锦电子科技有限公司
北京康思双特科技有限公司
陕西创高电子有限公司
深圳市普利尔科技有限公司
深圳市领测仪器仪表有限公司
合肥新普仪测科技有限公司
济南金力通电子设备有限公司
合肥汇联电子有限公司
杭州正东电子有限公司
南京恒经通电子科技有限公司
杭州双测电子有限公司
苏州泰伟捷电子科技有限公司
佛山准测电子有限公司
广州市伯恒电子科技有限公司
上海瀚醭电子科技有限公司
成都爱思客科技有限公司
苏州双测集成科技有限公司
河南麦瑞克电子科技有限公司
在线购买
固纬天猫旗舰店：https://gwinstek.tmall.com/
onetest 严选商城：https://www.onetest.net/
0条提问
X
提问
X
回答
暂无视频
0条口碑
X
发表口碑
粤公网安备44030902003758
