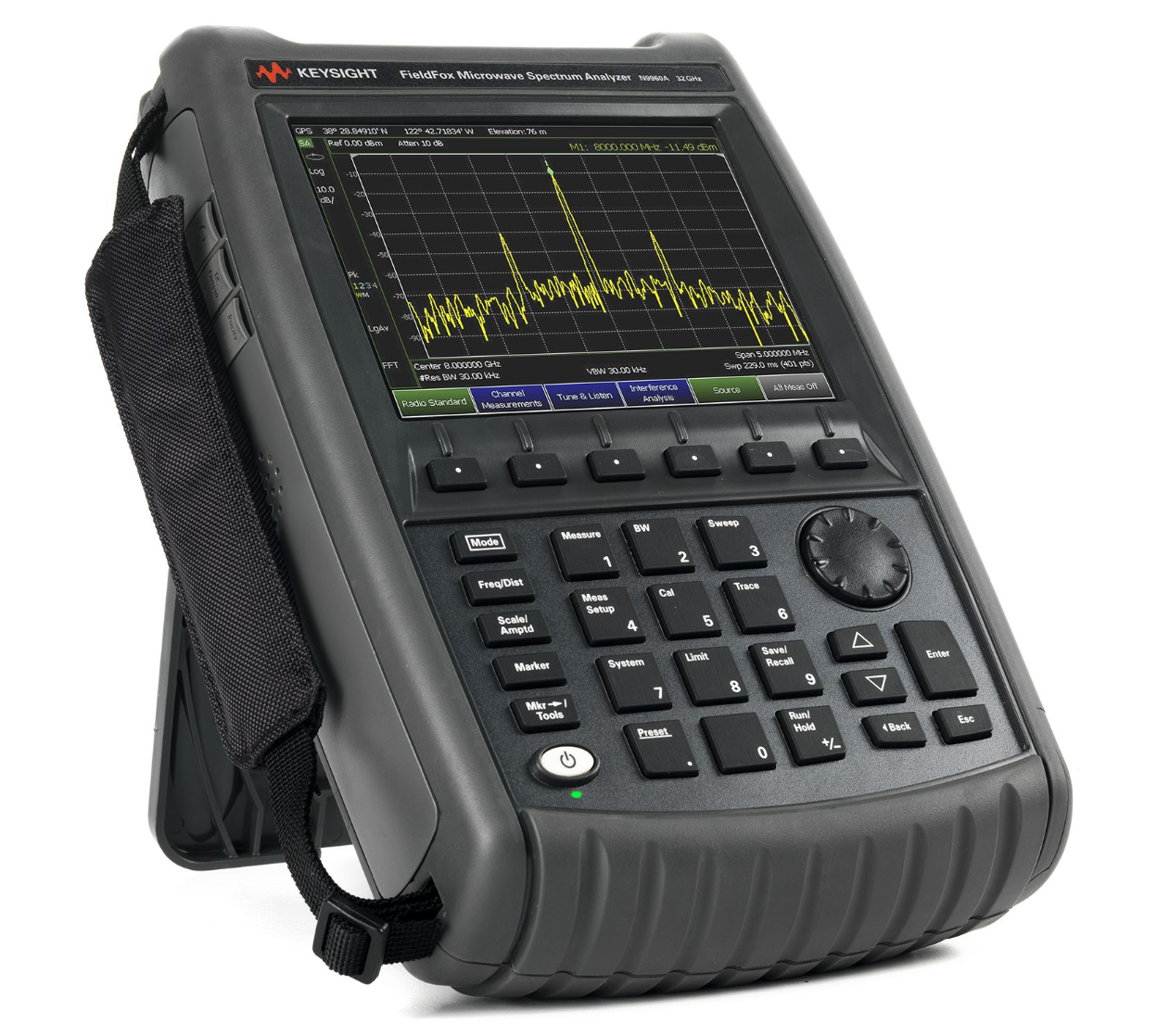

频率范围：N9960A 5kHz至32GHzN9961A 5kHz至44GHzN9962A 5kHz至50GHz频谱分析仪实时频谱分析仪带宽：10MHz内置功率计1 GHz 时，10 kHz 频偏处的相位噪声:-111 dBc/Hz
频率范围：N9960A 5kHz至32GHzN9961A 5kHz至44GHzN9962A 5kHz至50GHz频谱分析仪实时频谱分析仪带宽：10MHz内置功率计1 GHz 时，10 kHz 频偏处的相位噪声:-111 dBc/Hz
频率范围：N9960A 5kHz至32GHzN9961A 5kHz至44GHzN9962A 5kHz至50GHz频谱分析仪实时频谱分析仪带宽：10MHz内置功率计1 GHz 时，10 kHz 频偏处的相位噪声:-111 dBc/Hz
- «
- 1
- »
同厂商产品
频率范围：9kHz至9/13/20GHz测量： 占用的带宽、信道功率、ACPR、C/I、发射波罩、杂散发射、场强适用于 LTE(FDD & TDD)、CDMA、W-CDMA、WiMAX、GSM 和 TD-SCDMA 的 3G 和 4G 测量选件干扰分析仪： 光谱图、信号强度、RSSI、映射动态范围： > 106 dB（1 Hz RBW，频率为 2.4 GHz）DANL： –164 dBm（1 Hz RBW，频率为 1 GHz）前置放大器开启相噪： – 112 dBc/Hz（10 kHz 偏差，频率为 1 GHz）1 Hz ~ 10 MHz 分辨率带宽 (RBW)跟踪信号发生器频率达 20 GHzPIM HuntingPIM告警 (可下载 easyTest™ 脚本)标准三年保修(电池一年保修)
MS2760A：9 kHz至32/44/50/70/90/110/145/170 GHzMS2762A： 6GHz至32/44/50/70/90/110/145/170 GHz

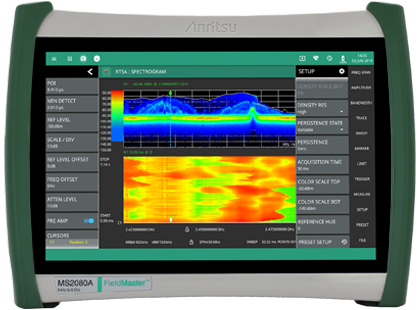

频率范围：9kHz至4/6GHz扫描速度：32 GHz/s（标准），45 GHz/s（带Option 102）相位噪声：-97 dBc/Hz @ 1 GHz 频率和 100 kHz 偏移（典型值）DANL：< -165 dBm（预放大器开启时，典型值）最大输入信号：+30 dBm损坏电平：5 瓦频率精度：老化：±1.0 x 10–6 每年，精度：±0.28 x 10–6（-10°C ±55°C）加上老化幅度精度：±1 dB（典型值±0.5 dB）分辨率带宽：扫描模式下 1 Hz 至 5 MHz，零扫宽下 10 Hz 至 20 MHz（带Option 102）RTSA带宽：20 MHz 标准，40 MHz
MS2090A 9kHz 至9/14/20/26.5/32/43.5/54 GHz手持式频谱分析仪|安立 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
频率范围：9 kHz ~ 9/14/20/26.5/32/43.5/54 GHz
Field Master Pro MS2090A具有从9 kHz到54 GHz的连续频率覆盖范围，专门设计用于应对当今使用的其他各种无线技术的测试挑战，这些技术包括：5G，LTE，无线回传，航空航天/国防，卫星系统。
Field Master Pro MS2090A 是一款手持式触摸屏频谱分析仪，可提供最高水平的射频性能；该设备的显示平均噪声电平 (DANL) 为 -164 dBm，三阶交调 (TOI) 为 +20 dBm（典型值）。该设备可使频谱清理、无线电调准、谐波和失真等测量比以往更准确。对于在数字系统上进行调制测量，110 MHz 的调制带宽及业界最佳相噪性能可最大程度地提高测量精度，同时 ±0.5 dB 的典型振幅精度可让您信心十足地测试发射器功率和杂波。
针对现场使用进行了加固处理，所有版本均配有各种用于加速和简化测量以及提高可用性的功能。20 MHz（标准）~ 110 MHz（可选）的 RTSA 范围使蜂窝干扰监控能够执行全 ISM 频带信号分析。除了作为全范围扫描调节频谱分析仪外，所有版本均配有频谱图显示器，有助于监控射频频谱的间歇或干扰信号。集成式信道功率和占用带宽测量可简化常用无线电传输的测量和特征识别。5G 帧的 IQ 数据采集功能可采集和保存 IQ 数据，以便利用标准数据分析工具在计算机上进行离线处理。
9 kHz ~ 9/14/20/26.5/32/43.5/54 GHz
DANL：-164 dBm（带前置放大器）
TOI：+20 dBm（典型值）
分析带宽：110 MHz
振幅范围：DANL ~ +30 dBm
1 GHz 下的相噪：-110 dBc/Hz，100 kHz 偏差（典型值）
Demodulation: 5GNR, LTE FDD/TDD, RF, and modulation quality plus SSB signal analysis
分辨率带宽 (RBW)：1 Hz ~ 10 MHz
RTSA 带宽：22, 55, 110 MHz (option dependent)
振幅精度：<14 GHz ± 1.3 dB（± 0.5 dB，典型值）
Zero span with 60 ns minimum span
IQ capture and streaming
AM/FM modulation quality measurements
Built-in PDF/HTML report generation
EMF Measurements
Uplink/Downlink interference analysis
Interference hunting
2000-1985-R 各向同性电动势探头，用于选件 445
2000-1985-R 各向同性 EMF 探头与选件 445 EMF 计结合使用MS2090A可提供 20 MHz 至 40 GHz 的宽带 EMF 测量，具有出色的精度和速度。只需将探头连接到 Field Master Pro 上的 USB 端口，打开 EMF 计应用程序（需要选件 445），即可轻松测量 EMF 能量占 FCC 公共、FCC 技术人员、ICNIRP 公共或 ICNIRP 公共限制的百分比。
基于 PC 的 IQ 分析软件，用于从远程频谱分析仪捕获的 IQ 数据

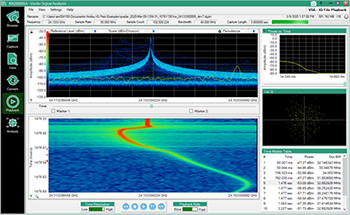

IQ Signal Master MX280005A矢量信号分析软件提供一套全面的测量，可对 Field Master Pro 频谱分析仪上捕获的 IQ 数据文件进行后处理和分析。该软件旨在汇集捕获 IQ 数据文件所需的所有基本工具，然后获得对捕获信号性质的关键见解。应用程序中的模式，支持捕获 IQ 数据或将 IQ 数据流式传输到 PC 内存、执行调制质量测量、以高频率和时间分辨率回放 IQ 数据、查看 LTE 和 5G 帧资源块以及并行播放多达四个分析仪的 IQ 频谱图。
文件转换模式允许使用矢量信号发生器将支持的分析仪上捕获的 IQ 数据转换为播放所需的格式MG3710E从而进一步增强整体功能。
该软件专为国家射频频谱监管机构、安全机构和国防电子公司而设计，他们需要对现场捕获的射频信号进行关键洞察。它也适用于需要监控和保护射频频谱免受未经许可的运营商或意外干扰源的组织
IQ Signal Master MX280005A矢量信号分析软件
使用 MA25101A IQ Streaming PCIe 套件，可以通过 USB、以太网或 PCIe 接口捕获 IQ 数据或将其流式传输到 PC。

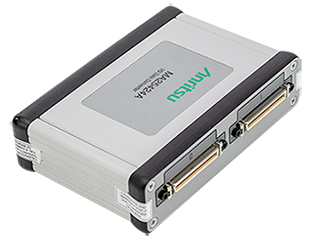

需要MA25424A IQ 数据转换器才能将数据从 Field Master Pro MS2090A频谱分析仪流式传输到 Bird IQC5000B 射频记录和回放系统。
Field Master Pro MS2090A 是一款手持式射频频谱分析仪，可提供最高水平的工作性能，为现场工程师和技术人员带来之前仅限于台式设备的前所未有的测量精度。
干扰源查找和频谱清理网络 – 快速扫描速度、低失真前端和频谱图显示器，有助于高效地部署新网络，进而确保频谱清晰，验证所有旧用户是否已停止全部传输。
广播发射器分析 – 全面的发射机测量 – 包括：AM/FM 调制质量测量、谐波、杂散、占用带宽、信道功率和相邻信道功率 – 确保符合法规要求.

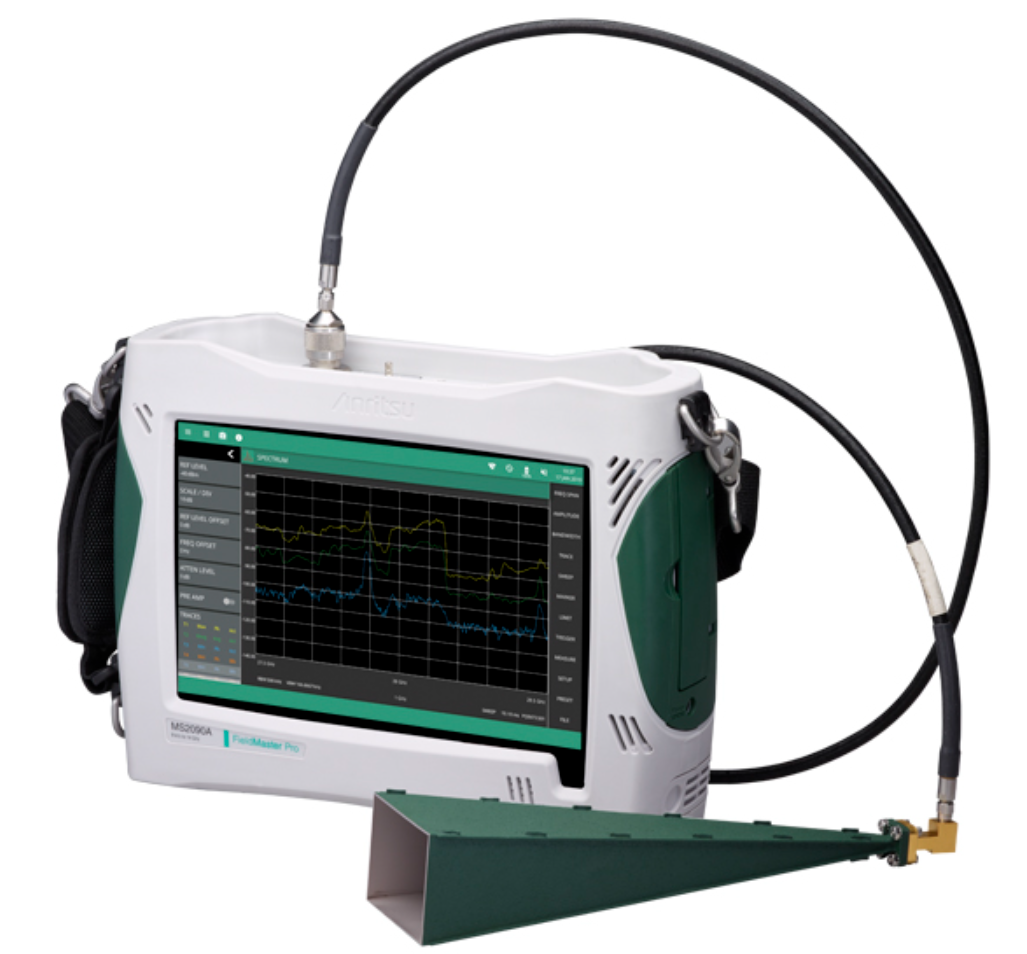

微波无线电链路 – 凭借高达 54 GHz 的频率选项和非凡的抛物面天线调准灵敏性，可在利用波导喇叭天线执行安装和维护测试的过程中验证功率和调制带宽。
卫星系统监控 – 特别适合监控下行链路信号，以搜索干扰和噪声
LTE 基站测量 – 单通道或多通道配置下的 OTA 或直连测量
小区 ID、扇区 ID、小区组
频率误差和时间偏移
PBCH、RS 和 SS 电源
信号质量 （EVM）
MIMO 天线功率和时间对准误差 （TAE）
信道功率和占用带宽
TDD帧功率
ACLR 和光谱发射模板
时间对齐误差
资源块使用情况
OFDM 符号发射功率 （OSTP）
时间门控上行链路干扰测量
基于 RSRP 的覆盖映射，带有 PCI 信息
具有载波聚合功能的多频网络测量
5GNR 基站测量 – 利用完全符合 3GPP TS 38.104 V15 的基本测量参数验证 gNB 基站的性能，包括：
频率误差
时间偏差
单元/区域 ID
调制质量
无用发射
占用带宽
相邻信道泄漏比
发射器杂波频率达到 12.75 GHz
EIRP（艾瑞普）
同步信号块 (SSB)
时间门控上行链路干扰测量
基于 RSRP 的覆盖映射，带有 PCI 信息
具有载波聚合功能的多频网络测量
LTE 和 5G 覆盖映射 – 通过连续测量射频数据（包括 5G 信道功率、EIRP 或 RSRP），清晰地表示 5G 发射器在预定地理区域的信号强度，并将结果以图形方式显示在数字地图或建筑物平面图上。
电缆和天线测量–– 使用附件 S331P Site Master 在基站位置进行射频电缆和天线扫描
| 频率范围 | MS2090A-0709 9 kHz ~ 9 GHz MS2090A-0714 9 kHz ~ 14 GHz MS2090A-0720 9 kHz ~ 20 GHz MS2090A-0726 9 kHz ~ 26.5 GHz MS2090A-0732 9 kHz ~ 32 GHz MS2090A-0743 9 kHz ~ 43.5 GHz MS2090A-0754 9 kHz ~ 54 GHz |
| DANL（带前置放大器） | -164 dBm |
| TOI | +20 dBm |
| 分析带宽 | 110 MHz |
| 解调 | 5GNR, LTE FDD, RF, and modulation quality plus SSB signal analysis |
| 振幅范围 | DANL ~ +30 dBm |
| 1 GHz 下的相噪 | -110 dBc/Hz，100 kHz 偏差（典型值） |
| 分辨率带宽 (RBW) | 1 Hz ~ 10 MHz |
| 输入 SWR | 1.5 |
| 振幅精度 | < 14 GHz ±1.3 dB（±0.5 dB，典型值） |
| RTSA 带宽 | 22, 55, 110 MHz (option dependent) |
关键词:
| 频率范围 | MS2090A-0709 9 kHz ~ 9 GHz MS2090A-0714 9 kHz ~ 14 GHz MS2090A-0720 9 kHz ~ 20 GHz MS2090A-0726 9 kHz ~ 26.5 GHz MS2090A-0732 9 kHz ~ 32 GHz MS2090A-0743 9 kHz ~ 43.5 GHz MS2090A-0754 9 kHz ~ 54 GHz |
| DANL（带前置放大器） | -164 dBm |
| TOI | +20 dBm |
| 分析带宽 | 110 MHz |
| 解调 | 5GNR, LTE FDD, RF, and modulation quality plus SSB signal analysis |
| 振幅范围 | DANL ~ +30 dBm |
| 1 GHz 下的相噪 | -110 dBc/Hz，100 kHz 偏差（典型值） |
| 分辨率带宽 (RBW) | 1 Hz ~ 10 MHz |
| 输入 SWR | 1.5 |
| 振幅精度 | < 14 GHz ±1.3 dB（±0.5 dB，典型值） |
| RTSA 带宽 | 22, 55, 110 MHz (option dependent) |
安立官网下载地址：
MS2090A 9kHz 至9/14/20/26.5/32/43.5/54 GHz手持式频谱分析仪|安立
Field Master Pro MS2090A 产品手册
描述：该产品手册详细介绍了Field Master Pro MS2090A设备，这是一款手持式触摸屏频谱分析仪，提供最高水平的射频性能。
产品编号：11410-01103
文件大小：22.9 MB
版本：W
更新日期：2023年10月3日
Field Master Pro MS2090A 技术指标
描述：该技术指标手册强调了MS2090A的卓越性能，其频率覆盖范围高达54 GHz，重新定义了便携式手持分析仪的标准，并为性能和精度设立了新的行业基准。
产品编号：11410-01000
文件大小：6.4 MB
版本：AK
更新日期：2024年2月14日
Field Master Pro MS2090A 用户手册
描述：用户手册是一系列手册的一部分，涵盖了仪器的所有功能及其使用方法。本手册包括仪器概览、系统功能和其他常见特性，以及基本测量概念和设置的简要指南。大多数仪器操作在下面的具体章节中介绍。远程编程在编程手册中介绍。
产品编号：10580-00444
文件大小：11.4 MB
版本：V
更新日期：2023年9月28日
Field Master Pro MS2090A 编程手册
描述：该手册提供了SCPI编程信息和Anritsu MS2090A频谱分析仪的SCPI编程命令列表。
产品编号：10580-00445
文件大小：2.8 MB
版本：U
更新日期：2023年9月28日
客户服务热线 : 400-879-6892
安立通讯科技（上海）有限公司
上海市徐汇区桂平路391号
2号楼27层2701-2705室
邮政编码: 200233
电话: +86-21-6237-0898
传真: +86-21-6237-0899
安立通讯科技（上海）有限公司北京分公司
北京市朝阳区诚盈中心1号
楼12层1201-1203、1208单元
邮政编码: 100012
电话: +86-10-6590-9230
传真: +86-10-6590-9235
安立通讯科技（上海）有限公司成都分公司
成都市锦江区东大街紫东楼段35号
1栋1单元明宇金融广场13层1305A
邮政编码: 610061
电话: +86-28-8651-0011/0022/0033
传真: +86-28-8651-0055
安立通讯科技（上海）有限公司深圳分公司
深圳市南山区创业路3023号公园一号
广场办公楼C座第6层02-04单元
邮政编码: 518054
电话: +86-755-32930182
传真: +86-755-32930187
安立通讯科技（上海）有限公司武汉分公司
中国武汉市武昌区积玉桥街临江大道96号武汉万达中心8层07单元
邮政编码: 430060
电话: +86-27-8771-3355/3366
传真: +86-27-8732-2773
安立通讯科技（上海）有限公司西安分公司
中国西安市高新区唐延路
南都市之门C座12层1203室
邮政编码: 710065
电话: +86-29-8837-7406/7409/7042
传真: +86-29-8837-7410
安立有限公司
香港九龙尖沙咀东科学馆道1号
康宏广场南座10楼1006-7室
电话: +852-2301-4980
传真: +852-2301-3545
| 选项 | 描述 |
| MS2090A-0709 | 9 kHz ~ 9 GHz |
| MS2090A-0714 | 9 kHz ~ 14 GHz |
| MS2090A-0720 | 9 kHz ~ 20 GHz |
| MS2090A-0726 | 9 kHz ~ 26.5 GHz |
| MS2090A-0732 | 9 kHz ~ 32 GHz |
| MS2090A-0743 | 9 kHz ~ 43.5 GHz |
| MS2090A-0754 | 9 kHz ~ 54 GHz |
| MS2090A-0006 | Remove Wi-Fi |
| MS2090A-0019 | High Accuracy Power Meter |
| MS2090A-0024* | Interference Finder (Option 31 and directional antenna recommended, sold separately) |
| MS2090A-0090* | Gated Sweep |
| MS2090A-0031* | GPS 接收器（需要 GPS 天线，单独出售） |
| MS2090A-0089* | Zero span IF output |
| MS2090A-0103* | 55 MHz 分析带宽 |
| MS2090A-0104* | 110 MHz 分析带宽 |
| MS2090A-0124* | IQ Waveform Capture |
| MS2090A-0125* | IQ Waveform Streaming (requires option 124) |
| MS2090A-0126* | IQ Waveform Capture (non export controlled) |
| MS2090A-0127* | IQ Waveform Streaming (non export controlled) |
| MS2090A-0128* | Vector Signal Analysis Enabled (requires option 124 or 126) |
| MS2090A-0199* | 实时频谱分析仪 |
| MS2090A-0331* | S331P support |
| MS2090A-0400* | Vision Monitor Enabled |
| MS2090A-0401* | Vision Locate (requires option MS2090A-0400) |
| MS2090A-0407* | High-Speed Port Scanner |
| MS2090A-0421* | Pulse Analyzer |
| MS2090A-0431* | Coverage Mapping (requires GPS option MS2090A-0031) |
| MS2090A-0444* | EMF Measurement (SPA mode, frequency selective; requires Anritsu Isotropic Antenna) |
| MS2090A-0445* | EMF Meter Enabled (Broadband EMF measurements from 20 MHz to 40 GHz with the 2000-1985-R Isotropic EMF Probe) |
| MS2090A-0509* | AM/FM Modulation measurements |
| MS2090A-0883* | LTE FDD Measurements (requires Option 31) |
| MS2090A-0888* | 5G NR 下行链路测量（需要选项 31） |
| MS2090A-xxxx-097 | 符合 ISO17025 和 ANSI/NCSL Z540-1 的官方认可校准（xxxx 是频率选项编号） |
| MS2090A-xxxx-098 | 符合 ISO17025 和 ANSI/NCSL Z540-1 的标准校准（xxxx 是频率选项编号） |
| MS2090A-xxxx-099 | 符合 ISO17025、ANSI/NCSL Z540-1 及测试数据的高级校准（xxxx 是频率选项编号） |
* Timed-Limited Options: Options marked with an asterisk are offered as a 90-day time limited option by ordering as a -9xxx series option. For example, MS2090A-9888 is the 90-day time limited option for 5GNR FDD/TDD Measurements. The option start time begins when the user first activates the option.
