9kHz至9/14/20/26.5/32/43.5/54GHz
19英寸机架安装机箱
PC 应用程序用户界面
DANL：-164 dBm（带前置放大器）
TOI：+20 dBm（典型值）
分析带宽：110 MHz
功放范围：DANL 至 +30 dBm
1 GHz 时的相位噪声：-110 dBc/Hz @ 100 kHz 偏移（典型值）
解调：5GNR、LTE FDD、RF 和调制质量以及 SSB 信号分析
分辨率带宽 （RBW）：1 Hz 至 10 MHz
幅度精度：< 14 GHz ± 1.3 dB（± 0.5 dB，典型值）
零量程，最小量程为 60 ns
IQ 捕获和流式传输
AM/FM调制质量测量
实时频谱分析 （RTSA） 110 MHz 带宽

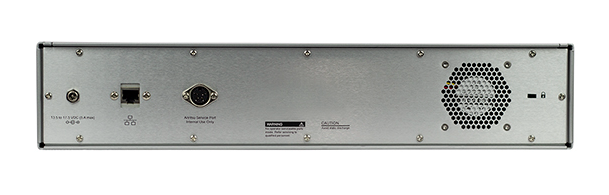

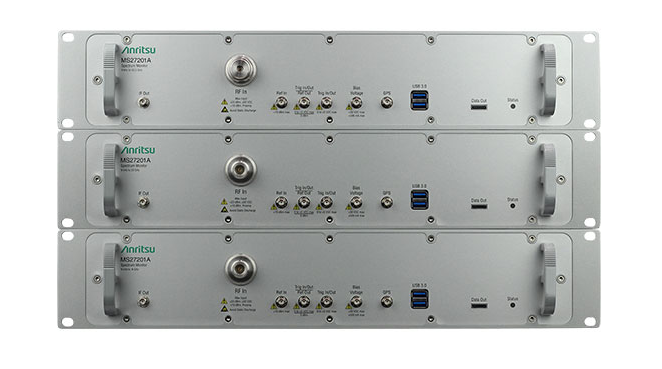

MS27201A频谱监测接收机是紧凑型机架式频谱分析仪，专为需要在大地理区域内长期监测射频频谱的应用而设计。
安立公司的MS27201A频谱监测器旨在促进高达54 GHz的广域频谱监测。 基于40多年开发高性能现场便携式频谱分析仪的经验，MS27201A系列是我们最高频谱监测器，涵盖所有标准LMR、蜂窝、卫星和国防电子频段。
9kHz至9/14/20/26.5/32/43.5/54GHz
19英寸机架安装机箱
PC 应用程序用户界面
DANL：-164 dBm（带前置放大器）
TOI：+20 dBm（典型值）
分析带宽：110 MHz
功放范围：DANL 至 +30 dBm
1 GHz 时的相位噪声：-110 dBc/Hz @ 100 kHz 偏移（典型值）
解调：5GNR、LTE FDD、RF 和调制质量以及 SSB 信号分析
分辨率带宽 （RBW）：1 Hz 至 10 MHz
幅度精度：< 14 GHz ± 1.3 dB（± 0.5 dB，典型值）
零量程，最小量程为 60 ns
IQ 捕获和流式传输
AM/FM调制质量测量
实时频谱分析 （RTSA） 110 MHz 带宽
IQ Signal Master MX280005A 矢量信号分析软件提供一套全面的测量套件，可对远程频谱分析仪上捕获的 IQ 数据文件进行后处理和分析。该软件旨在汇集捕获 IQ 数据文件所需的所有基本工具，然后获得对捕获信号性质的关键见解。应用程序中的模式，支持捕获 IQ 数据或将 IQ 数据流式传输到 PC 内存、执行调制质量测量以及以高频率和时间分辨率播放 IQ 数据的能力。
文件转换模式允许使用矢量信号发生器将支持的分析仪上捕获的 IQ 数据转换为播放所需的格式MG3710E从而进一步增强整体功能。
该软件专为国家射频频谱监管机构、安全机构和国防电子公司而设计，他们需要对现场捕获的射频信号进行关键洞察。它也适用于需要监控和保护射频频谱免受未经许可的运营商或意外干扰源的组织
IQ Signal Master MX280005A矢量信号分析软件
使用 MA25101A IQ Streaming PCIe 套件，可以通过 USB、以太网或 PCIe 接口捕获 IQ 数据或将其流式传输到 PC。

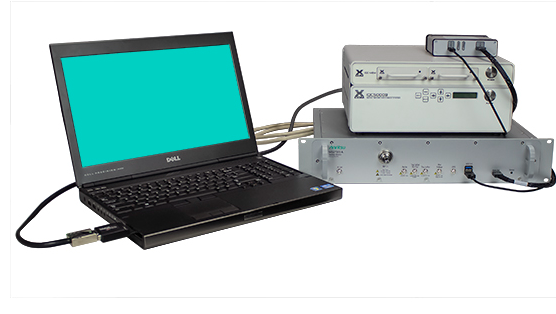

需要MA25424A IQ 数据转换器才能将数据从 Field Master Pro MS2090A频谱分析仪流式传输到 Bird IQC5000B 射频记录和回放系统。
频谱清理 - 频谱通常由国家监管机构分配和监管。特定频谱块的许可证是有时间限制的，并且可以随着新技术和应用的发展而改变其用途。当颁发新的许可证时，新的频谱所有者需要对频谱进行调查，以确认旧用户已停止传输。
共享频谱监测 - 将多种技术分配对同一频谱块的访问权限变得越来越普遍。为了让运营商了解这将如何影响他们提供服务的长期能力，他们需要持续监控频谱中的活动，以建立对数天和数月内可能可用性的理解。
卫星地面站监测 - 卫星下行链路信号通常以非常低的信号电平到达地球表面，最新一代卫星开始为这些下行链路使用毫米波频率，包括用于空间研究的8至9 GHz X频段，用于国内电视广播的12 GHz Ku频段和用于固定链路广播的23至27 GHz。卫星下行链路接收机的灵敏度使得信号非常容易受到干扰信号的影响。对带内和相邻频率的持续监测对于保持可靠的通信以及了解是否以及何时可能需要额外的滤波至关重要。
关键站点安全 - 许多政府国防和商业站点都遭受了敌对特工的侵略和故意干扰。现场通信对于具有许多相互依赖的自动化系统的大型站点的平稳运行至关重要。监测和早期发现敌对传播对于有效的现场运作至关重要。古老的地点包括监狱服务、交通枢纽和政府办公室。
干扰监测 - 大型体育赛事、节日和会议将多个机构聚集在一个地点，可能只有几天或几周的时间。每个贡献机构通常都有独特的通信和远程信息处理要求，需要临时许可。典型的例子包括国际赛车赛事、足球比赛和全球音乐节。为了确保所有利益相关者的系统都在其批准的频率上传输并且不干扰，需要对频谱进行棒状监测。
监管执法 - 国家监管机构需要监管大城市地区的频谱活动。大城市将拥有多个获得许可的发射机，除非频谱受到监管，否则所有系统都会受到干扰和性能下降。
| Parameter | Specification |
| Frequency range | 9 kHz to 9/14/20/26.5/32/43.5/54 GHz |
| Analysis bandwidth | 110 MHz |
| Third order intercept point | +20 dBm |
| DANL (with pre amp) | –164 dBm |
| Amplitude range | DANL to +30 dBm |
| Phase noise @ 1 GHz | -110 dBc/Hz @ 100 kHz offset (typical) |
| RBW/VBW | 1 Hz to 10 MHz |
| Amplitude accuracy | < 14 GHz ±1.3 dB (±0.5 dB typ) |
| Feature | Specification |
| Control interfaces | Ethernet |
| PC control | Remote GUI PC application |
| Automated Monitoring software | MX280001A Vision monitor PC application |
| IQ | Capture and streaming IQ data through Ethernet, USB and PCI interfaces |
| Cellular modulation quality measurements | LTE and 5GNR |
| Continuous operation and recovery | Built in watchdog timer and auto recover on power failure provide continuity of service |
| Traces | 6 with independent detectors per trace |
| Markers and Limits | Intelligent markers and comprehensive limits |
| Event capture | Save traces and alarms on defined events |
客户服务热线 : 400-879-6892
安立通讯科技（上海）有限公司
上海市徐汇区桂平路391号
2号楼27层2701-2705室
邮政编码: 200233
电话: +86-21-6237-0898
传真: +86-21-6237-0899
安立通讯科技（上海）有限公司北京分公司
北京市朝阳区诚盈中心1号
楼12层1201-1203、1208单元
邮政编码: 100012
电话: +86-10-6590-9230
传真: +86-10-6590-9235
安立通讯科技（上海）有限公司成都分公司
成都市锦江区东大街紫东楼段35号
1栋1单元明宇金融广场13层1305A
邮政编码: 610061
电话: +86-28-8651-0011/0022/0033
传真: +86-28-8651-0055
安立通讯科技（上海）有限公司深圳分公司
深圳市南山区创业路3023号公园一号
广场办公楼C座第6层02-04单元
邮政编码: 518054
电话: +86-755-32930182
传真: +86-755-32930187
安立通讯科技（上海）有限公司武汉分公司
中国武汉市武昌区积玉桥街临江大道96号武汉万达中心8层07单元
邮政编码: 430060
电话: +86-27-8771-3355/3366
传真: +86-27-8732-2773
安立通讯科技（上海）有限公司西安分公司
中国西安市高新区唐延路
南都市之门C座12层1203室
邮政编码: 710065
电话: +86-29-8837-7406/7409/7042
传真: +86-29-8837-7410
安立有限公司
香港九龙尖沙咀东科学馆道1号
康宏广场南座10楼1006-7室
电话: +852-2301-4980
传真: +852-2301-3545
| Option | Description |
| MS27201A-0709 | Frequency Range 9 kHz to 9 GHz |
| MS27201A-0714 | Frequency Range 9 kHz to 14 GHz |
| MS27201A-0720 | Frequency Range 9 kHz to 20 GHz |
| MS27201A-0726 | Frequency Range 9 kHz to 26.5 GHz |
| MS27201A-0732 | Frequency Range 9 kHz to 32 GHz |
| MS27201A-0743 | Frequency Range 9 kHz to 43.5 GHz |
| MS27201A-0754 | Frequency Range 9 kHz to 54 GHz |
| MS27201A-0031 | GPS Receiver (requires GPS antenna, sold separately) |
| MS27201A-0883 | LTE FDD/TDD Measurements (requires GPS option MS27201A-0031) |
| MS27201A-0888 | 5GNR FDD/TDD Measurements (requires GPS option MS27201A-0031) |
| MS27201A-0089 | Zero Span IF Output |
| MS27201A-0090 | Gated Sweep |
| MS27201A-0104 | 110 MHz Analysis Bandwidth |
| MS27201A-0124 | IQ Waveform Capture |
| MS27201A-0125 | IQ Waveform Streaming (requires Option 124, MA25424A recommended) |
| MS27201A-0126 | IQ Waveform Capture (non-export controlled) |
| MS27201A-0127 | IQ Waveform Streaming (non-export controlled, requires Option 126, MA25424A recommended) |
| MS27201A-0128 | Vector Signal Analysis enabled (requires option 124 or 126) |
| MS27201A-0199 | Real-Time Spectrum Analysis (RTSA) |
| MS27201A-0400 | Vision Monitor Enabled |
| MS27201A-0401 | Vision Locate (requires option MS27201A-0400) |
| MS27201A-0407 | Vision High-Speed Port Scanner Enabled |
| MS27201A-0421 | Pulse Analyzer |
| MS27201A-0509 | AM/FM Modulation Measurements |
| MS27201A-xxxx-0097 | Accredited Calibration to ISO17025 and ANSI/NCSL Z540-1 (xxxx is the frequency option number) |
| MS27201A-xxxx-0098 | Standard Calibration to ISO17025 and ANSI/NCSL Z540-1 (xxxx is the frequency option number) |
| MS27201A-xxxx-0099 | Premium Calibration to ISO17025 and ANSI/NCSL Z540-1 plus test data (xxxx is the frequency option number) |
| MX280005A | Vector Signal Analysis PC software |
| MX280001A | Remote Spectrum Monitor Vision Software |
| MS27201A | PC Remote User Interface |
