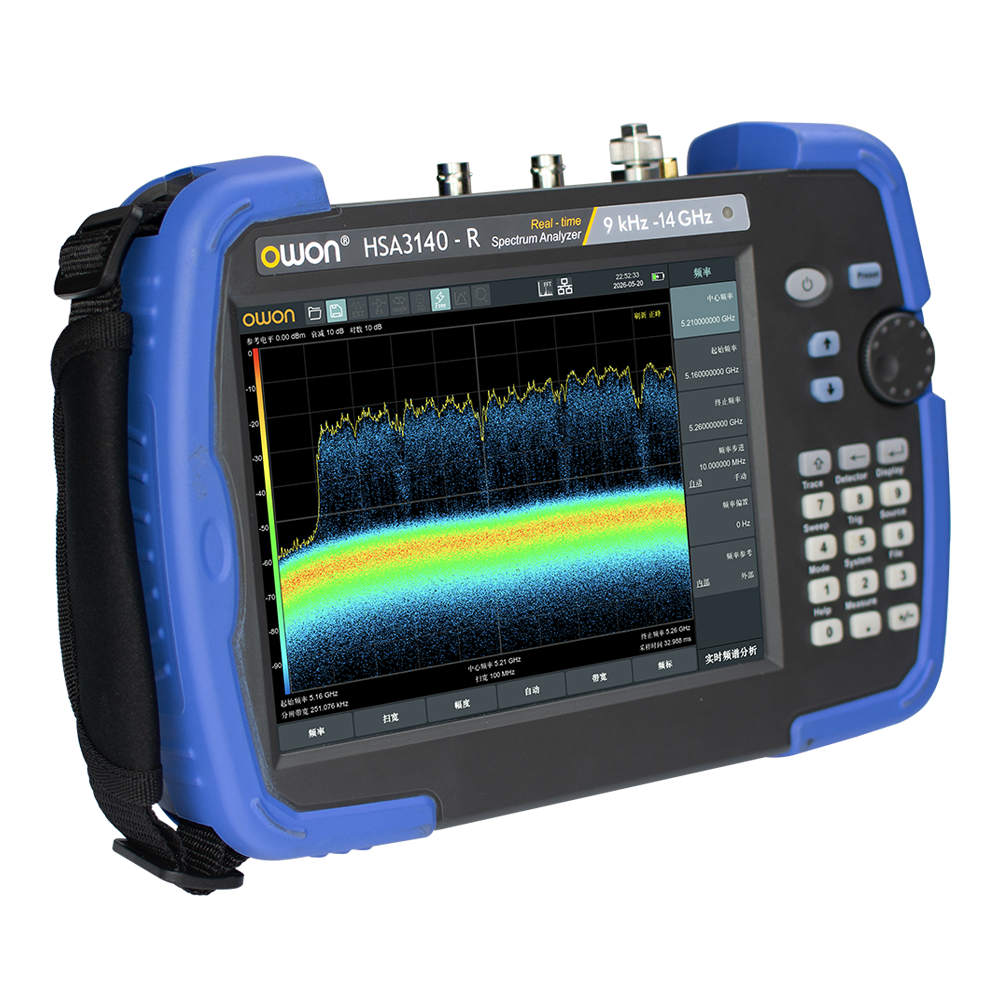

HSA3000 手持实时频谱分析仪
1Hz至20GHz · 实时分析带宽100MHz
产品简介
• 频谱分析仪(SA)模式，频率范围 9kHz~20GHz，DANL 低至 -165dBm/Hz，RBW 最小 1Hz，全幅度精度 0.7dB+ 实时频谱分析功能，100MHz 实时带宽，100% POI=6.25μs，快速捕获瞬变和间歇性干扰信号+ 矢量网络分析仪VNA(选配)，频率范围100kHz~7.5GHz，网络分析动态范围90dB；支持矢量 S11/S21参数测量，可分析反射/传输系数、回波/插入损耗、相位、群时延、驻波比， Smith 圆图、极坐标图等显示格式，适用于天线匹配、滤波器测试、线缆连接器分析和射频器件调试+ 电缆和天线测量(需选配VNA功能)，支持故障点距离(DTF)、1端口电缆损耗、2端口插入损耗、回波损耗及VSWR测量；可实现天线驻波测量、电缆故障定位、塔放调试、端口匹配调试和射频链路维护
• 支持GPS地图、定向天线与陀螺仪功能，可记录测试位置、移动轨迹、信号强度和天线朝向+ EMI预测试功能(选配)：内置200+标准模板并支持自定义，实现自动配置、记录与法规同屏比对
• 选配跟踪源发生器、标配前置放大器
• 支持概率密度谱、瀑布图、时间功率谱、3D等多种显示方式，多维度观察复杂瞬变信号
• 支持USB Type-C移动供电，可搭配充电宝延长户外测试时间，满足长时间巡检和现场排障需求
• 8英寸IPS多点触控屏，支持鼠标、键盘操作和上位机软件，并提供LAN、USB Device、USB Host等通信接口
产品描述图
核心参数
• 频谱分析范围：HSA3036-R 9 kHz ~ 3.6 GHz；HSA3075-R 9 kHz ~ 7.5GHz；HSA3140-R 9 kHz ~ 14.0 GHz；HSA3200-R 9 kHz ~ 20.0 GHz
• 分辨率带宽 (RBW)：HSA3036-R/HSA3075-R/HSA3140-R 1 Hz~5 MHz；HSA3200-R 1 Hz ~ 5 MHz
• 显示平均噪声电平DANL：-165 dBm/Hz
• 单边带相位噪声SSB：HSA3036-R/HSA3075-R/HSA3140-R <-106 dBc/Hz；HSA3200-R <-100 dBc/Hz
• 三阶交调(TOI)：HSA3036-R/HSA3075-R/HSA3140-R +14 dBm；HSA3200-R +14 dbm
• 幅度准确度：< 0.7 dB
• 跟踪发生器：HSA3036-R 100 kHz ~ 3.6GHz；HSA3075-R 100 kHz ~ 7.5 GHz；HSA3140-R/HSA3200-R -
• 实时分析带宽：100MHz
• 实时分析无杂散动态范围：60 dB
• 100%响应最短信号持续时间：6.25 μs
• 实时频谱视图：概率密度谱，瀑布图，3D频谱，时间功率谱
• 矢量网络分析：矢量S11，矢量S21
资源下载
• HSA3000 详细指标见 HSA3000 详细指标页。
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
利利普 OWON · onetest 仪器资源库
利利普 · OWON
HSA3000 手持实时频谱分析仪 详细指标
1Hz至20GHz · 实时分析带宽100MHz
产品特点
• 频谱分析仪(SA)模式，频率范围 9kHz~20GHz，DANL 低至 -165dBm/Hz，RBW 最小 1Hz，全幅度精度 0.7dB+ 实时频谱分析功能，100MHz 实时带宽，100% POI=6.25μs，快速捕获瞬变和间歇性干扰信号+ 矢量网络分析仪VNA(选配)，频率范围100kHz~7.5GHz，网络分析动态范围90dB；支持矢量 S11/S21参数测量，可分析反射/传输系数、回波/插入损耗、相位、群时延、驻波比， Smith 圆图、极坐标图等显示格式，适用于天线匹配、滤波器测试、线缆连接器分析和射频器件调试+ 电缆和天线测量(需选配VNA功能)，支持故障点距离(DTF)、1端口电缆损耗、2端口插入损耗、回波损耗及VSWR测量；可实现天线驻波测量、电缆故障定位、塔放调试、端口匹配调试和射频链路维护
• 支持GPS地图、定向天线与陀螺仪功能，可记录测试位置、移动轨迹、信号强度和天线朝向+ EMI预测试功能(选配)：内置200+标准模板并支持自定义，实现自动配置、记录与法规同屏比对
• 选配跟踪源发生器、标配前置放大器
• 支持概率密度谱、瀑布图、时间功率谱、3D等多种显示方式，多维度观察复杂瞬变信号
• 支持USB Type-C移动供电，可搭配充电宝延长户外测试时间，满足长时间巡检和现场排障需求
• 8英寸IPS多点触控屏，支持鼠标、键盘操作和上位机软件，并提供LAN、USB Device、USB Host等通信接口
详细指标
• 频谱分析范围：HSA3036-R 9 kHz ~ 3.6 GHz；HSA3075-R 9 kHz ~ 7.5GHz；HSA3140-R 9 kHz ~ 14.0 GHz；HSA3200-R 9 kHz ~ 20.0 GHz
• 分辨率带宽 (RBW)：HSA3036-R/HSA3075-R/HSA3140-R 1 Hz~5 MHz；HSA3200-R 1 Hz ~ 5 MHz
• 显示平均噪声电平DANL：-165 dBm/Hz
• 单边带相位噪声SSB：HSA3036-R/HSA3075-R/HSA3140-R <-106 dBc/Hz；HSA3200-R <-100 dBc/Hz
• 三阶交调(TOI)：HSA3036-R/HSA3075-R/HSA3140-R +14 dBm；HSA3200-R +14 dbm
• 幅度准确度：< 0.7 dB
• 跟踪发生器：HSA3036-R 100 kHz ~ 3.6GHz；HSA3075-R 100 kHz ~ 7.5 GHz；HSA3140-R/HSA3200-R -
• 实时分析带宽：100MHz
• 实时分析无杂散动态范围：60 dB
• 100%响应最短信号持续时间：6.25 μs
• 实时频谱视图：概率密度谱，瀑布图，3D频谱，时间功率谱
• 矢量网络分析：矢量S11，矢量S21
• 网络分析动态范围：90 dB
• EMI测量模式限制线标准 限制线标准：内置200+标准模板并支持自定义
• 高级测量功能：CHP，ACPR，OBW，CNR，Harmonic，Monitor，CCDF，SEM，TOI

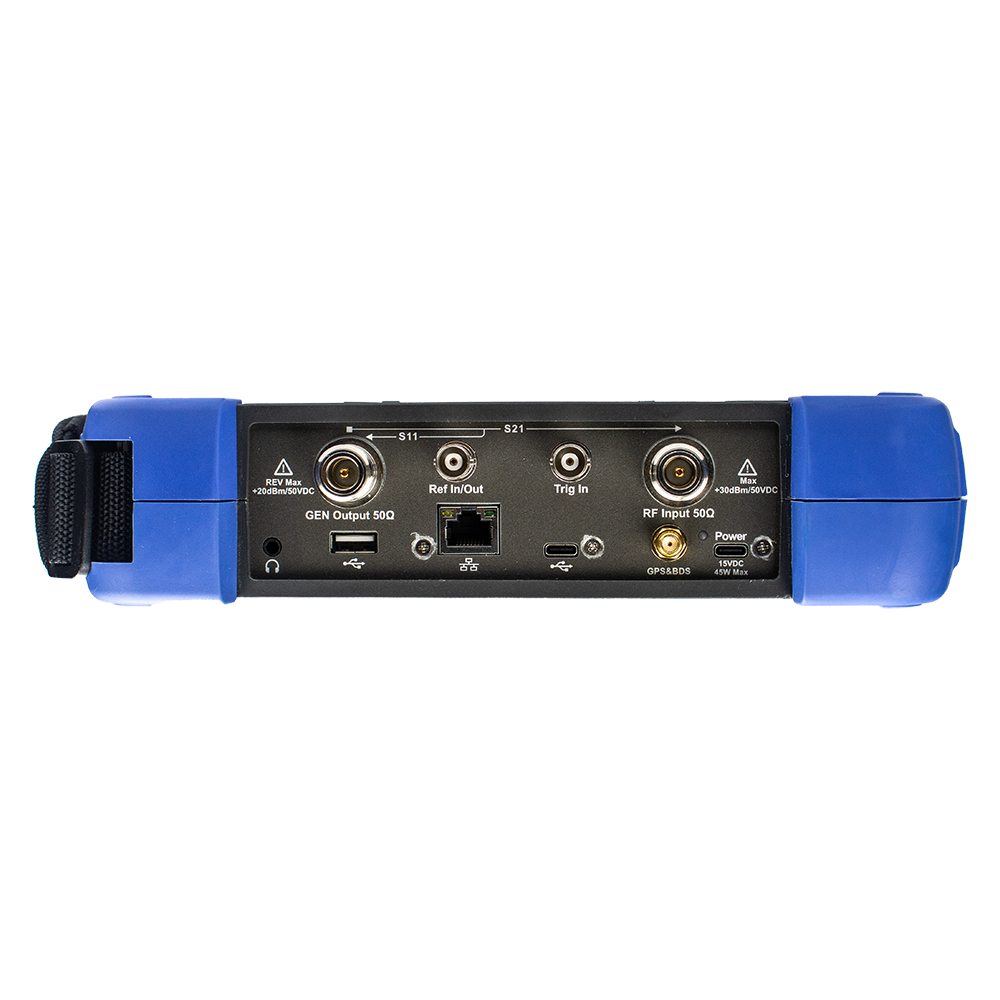

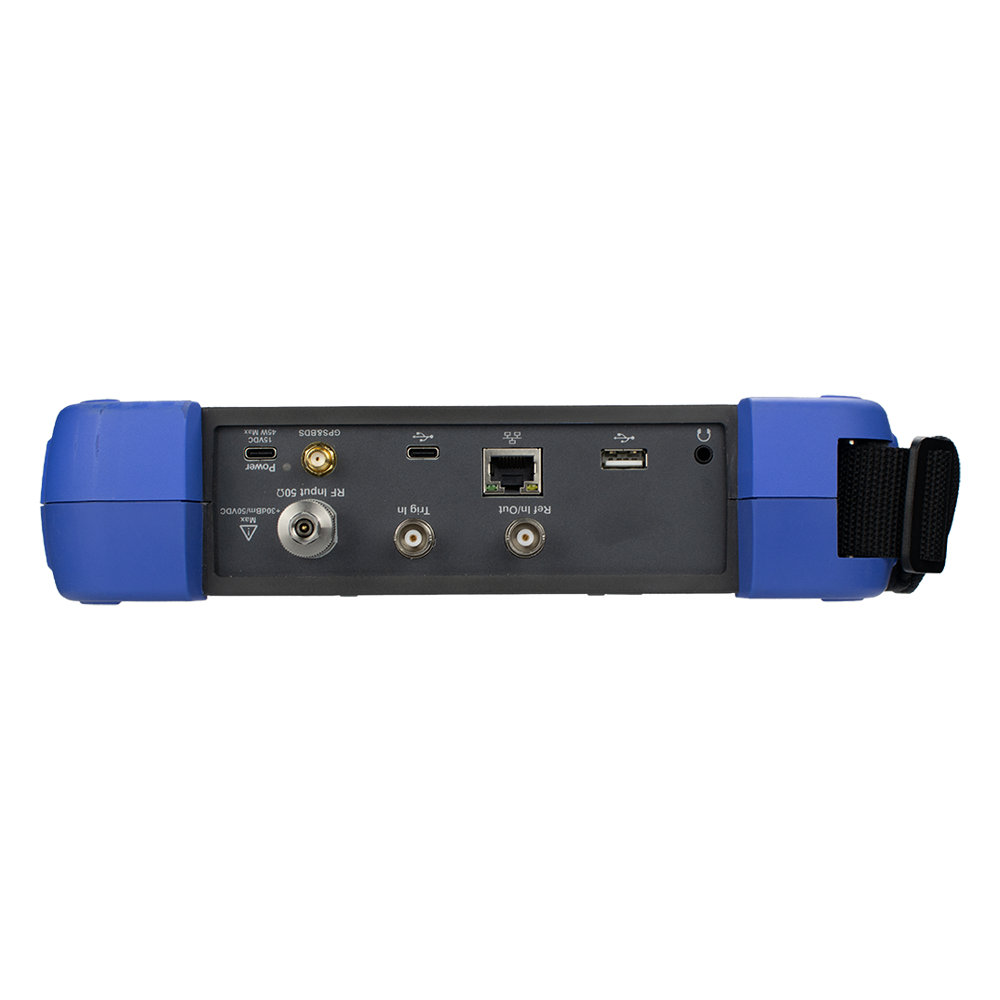

• 通信接口：LAN，USB Device，USB Host
• 远程控制能力：SCPI/Labview/IVI based on USB-TMC/VXI-11/Socket
• 远程控制器：NI-MAX，Web Browser，Spectrum Vision software
• 尺寸(W*H*D)：270 mm*190 mm*60 mm
• 显示：8英寸IPS多点触摸屏，支持鼠标和键盘
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
