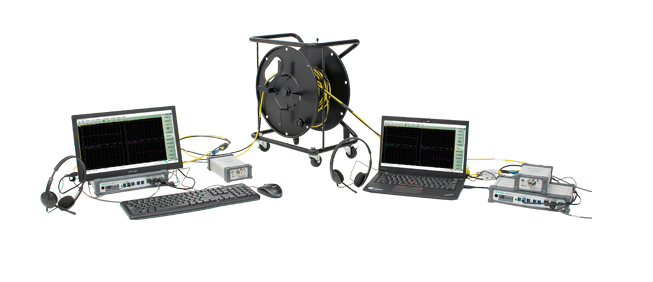

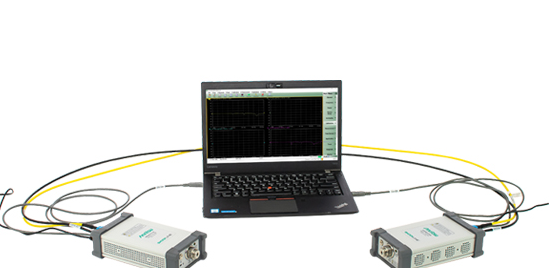

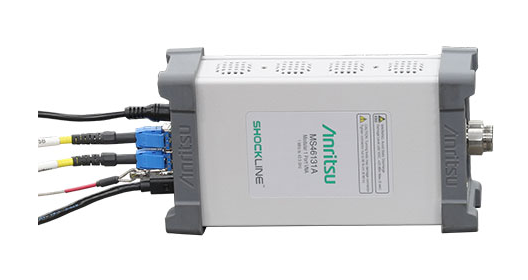

ShockLine™ ME7868A/ME7869A 系统是第一个分布式、完全反转的 2 端口 VNA 解决方案，它利用 Anritsu 的 Extended-K™ 组件提供 1 MHz 至 43.5 GHz 的保证性能。在革命性的 PhaseLync™ 技术的支持下，它使工程师能够同步两个便携式 ShockLine MS46131A VNA，并将它们直接连接到 DUT，以在最远 100 米的距离内进行矢量传输测量。无论是在制造、工程还是教育环境中，该解决方案都简化了长距离 S 参数测量和 VNA 测试系统集成，无需使用具有长电缆线路的传统台式 VNA，从而消除了插入损耗，提高了测量稳定性，并降低了设置成本。

ShockLine ME7868A/ME7869A 提供可配置的 VNA 设置，以最大限度地提高硬件利用率。从会话中轻松设置 VNA 端口计数（单个 1 端口、双 1 端口或单个 2 端口），以确保最大的灵活性。借助具有时间门控选项的低通时域，用户可以访问类似 TDR 的显示器，其分辨率高于带通时域，用于表征不连续性。由于没有板载数据存储，因此无需为安全应用程序清除数据。

2 端口 VNA，频率选项范围为 1 MHz 至 8 GHz / 20 GHz / 43.5 GHz（20、50 和 100 米选项）
使用 PhaseLync 同步将远程端口相距 100 米
小巧轻便的端口可直接连接到 DUT，无需长时间的电缆铺设
通过扩展 K™ 端口保证高达 43.5 GHz 的性能
PC 控制利用外部计算机处理能力和功能
无需板载数据存储，在安全应用中使用更加方便
通用 ShockLine 控制软件提供强大的调试和测试功能
PhaseLync 控制模块MN25132A

长距离 S 参数测量

长电缆插入损耗测试
天线测试
无线（OTA）应用

腔室安装
大型车辆射频屏蔽和传播测试

系统集成应用

系统校准
路径损耗表征
一般 S 参数和时域测量

安全区域应用程序

设备上没有数据存储
通过直接 USB 连接实现安全的外部计算机控制

精密自动校准器模块

型号	描述
MN25208A	2 端口 USB SmartCal 模块，300 kHz 至 8.5 GHz（提供连接器选项：-001 N（f）、-002 K（f）、-003 3.5 mm（f）、-004 SMA（f））
MN25408A	4 端口 USB SmartCal 模块，300 kHz 至 8.5 GHz（可带 N（母）连接器）
MN25218A	2 端口 USB SmartCal 模块，300 kHz 至 20 GHz（可带 K（母式）连接器）
MN25418A	4 端口 USB SmartCal 模块，300 kHz 至 20 GHz（可使用 K（母头）连接器）
36585K-2米	K 精密自动校准模块，70 kHz 至 40 GHz，K（针式）至 K（针式）
36585K-2楼	K 精密自动校准模块，70 kHz 至 40 GHz，K（母头）至 K（母头）
36585K-2MF型	K 精密自动校准模块，70 kHz 至 40 GHz，K（针式）至 K（f）
2000-1809-R	串行转 USB 适配器（如果控制 PC 没有串行端口，则 36585 AutoCal 模块需要）

机械校准套件

型号	描述
3650安培	SMA/3.5 mm 校准套件，无滑动负载，直流至 26.5 GHz，50 Ω
3650A-1型	SMA/3.5 mm 校准套件，带滑动负载，直流至 26.5 GHz，50 Ω
3652安	K 连接器校准套件，无滑动负载，直流至 40 GHz，50 Ω
3653安	N 连接器校准套件，无滑动负载，直流至 18 GHz，50 Ω
OSLN50A-8	精密 N 公头开路/短路/负载机械校准三通，直流至 8 GHz，50 Ω
OSLNF50A-8	精密 N 母开路/短路/负载机械校准三通，直流至 8 GHz，50 Ω
TOSLN50A-8	精密 N 公直通/开路/短路/负载机械校准三通，直流至 8 GHz，50 Ω
TOSLNF50A-8	精密 N 母直通/开路/短路/负载机械校准三通，直流至 8 GHz，50 Ω
OSLN50A-18	精密 N 外螺纹开路/短路/负载机械校准三通，直流至 18 GHz，50 Ω
OSLNF50A-18	精密 N 母开路/短路/负载机械校准三通，直流至 18 GHz，50 Ω
TOSLN50A-18	精密 N 公直通/开路/短路/负载机械校准三通，直流至 18 GHz，50 Ω
TOSLNF50A-18	精密 N 母直通/开路/短路/负载机械校准三通，直流至 18 GHz，50 Ω
TOSLK50A-20	精密 K 公直通/开/短/负载机械校准三通，直流至 20 GHz，50 Ω
TOSLKF50A-20	精密 K 母直通/开路/短路/负载机械校准三通，直流至 20 GHz，50 Ω
TOSLK50A-40	精密 K 公直通/开/短/负载机械校准三通，直流至 40 GHz，50 Ω
TOSLKF50A-40	精密 K 母直通/开路/短路/负载机械校准三通，直流至 40 GHz，50 Ω
TOSLK50A-43.5	精密 K 公直通/开路/短路/负载机械校准三通，带 S1P 数据，直流至 43.5 GHz，50 Ω
TOSLKF50A-43.5	Precision K 母头直通/开路/短路/负载机械校准三通，带 S1P 数据，直流至 43.5 GHz，50 Ω

关键词:

ShockLine ME7868A 模块化 2 端口矢量网络分析仪

关键规格

分析仪性能

标准 2 端口
ME7868A-010-2 8 GHz, 2 米 PhaseLync 电缆
ME7868A-020-2 20 GHz, 2 米 PhaseLync 电缆
ME7868A-043-2 43.5 GHz, 2 米 PhaseLync 电缆
ME7868A-010-5 8 GHz, 5 米 PhaseLync 电缆
ME7868A-020-5 20 GHz, 5 米 PhaseLync 电缆
ME7868A-043-5 43.5 GHz, 5 米 PhaseLync 电缆
ME7868A-010-25 8 GHz, 25 米 PhaseLync 电缆
ME7868A-020-25 20 GHz, 25 米 PhaseLync 电缆
ME7868A-043-25 43.5 GHz, 25 米 PhaseLync 电缆

系统动态范围

典型值 105 dB

高电平噪声

典型值 0.003 dB

一般

测量参数
- 单端 S-参数：S11, S21, S12, S22
- 混合模式 S-参数：SDD, SCC, SDC, SCD
- 用户定义组合：a1,a2,b1,b2,1

显示图形

对数幅度、相位、群延迟、线性幅度、实部、虚部、驻波比、阻抗、史密斯图、极坐标图

测量数据点

2 至 16,001 点

限制线

单条或分段。每条追踪可设 2 条限制线。每条追踪可设 50 个分段。

中频带宽

10,20,50,70,100,200,300,500,700 Hz
1,2,5,7,10,20,30,50,70,100,300 kHz

显示通道和追踪

最多 16 个通道，每个通道最多 16 条追踪。每条追踪可使用独立内存来存储测量数据，以便后续显示或与当前测量数据进行减法、加法、乘法或除法操作。追踪数据可以保存和召回。

标记

每条追踪 12 个标记 + 1 个参考标记

显示

强大的 GUI 显示在用户提供的电脑上

温度

工作温度 -10°C 至 55°C

尺寸

191.8 mm x 107 mm x 54 mm (高 x 宽 x 深)

重量

< 1 kg (< 2.2 磅)，典型重量

安立官网下载地址：

ME786xA系列 1MHz至8/20 /43.5GHz分布式模块化 2 端口矢量网络分析仪|安立

点击进入手册/软件等下载页面

客户服务热线 : 400-879-6892

安立通讯科技（上海）有限公司

上海市徐汇区桂平路391号

2号楼27层2701-2705室

邮政编码: 200233

电话: +86-21-6237-0898

传真: +86-21-6237-0899

安立通讯科技（上海）有限公司北京分公司

北京市朝阳区诚盈中心1号

楼12层1201-1203、1208单元

邮政编码: 100012

电话: +86-10-6590-9230

传真: +86-10-6590-9235

安立通讯科技（上海）有限公司成都分公司

成都市锦江区东大街紫东楼段35号

1栋1单元明宇金融广场13层1305A

邮政编码: 610061

电话: +86-28-8651-0011/0022/0033

传真: +86-28-8651-0055

安立通讯科技（上海）有限公司深圳分公司

深圳市南山区创业路3023号公园一号

广场办公楼C座第6层02-04单元

邮政编码: 518054

电话: +86-755-32930182

传真: +86-755-32930187

安立通讯科技（上海）有限公司武汉分公司

中国武汉市武昌区积玉桥街临江大道96号武汉万达中心8层07单元

邮政编码: 430060

电话: +86-27-8771-3355/3366

传真: +86-27-8732-2773

安立通讯科技（上海）有限公司西安分公司

中国西安市高新区唐延路

南都市之门C座12层1203室

邮政编码: 710065

电话: +86-29-8837-7406/7409/7042

传真: +86-29-8837-7410

安立有限公司

香港九龙尖沙咀东科学馆道1号

康宏广场南座10楼1006-7室

电话: +852-2301-4980

传真: +852-2301-3545

ME7869A频率选项

选择	描述
ME7869A-010	8 GHz，2 端口 VNA 系统
ME7869A-020	20 GHz，2 端口 VNA 系统
ME7869A-043	43.5 GHz，2 端口 VNA 系统
必须为每个 VNA 订购一个 PhaseLync 同步选项MS46131A
MS46131A-025	选项 25，PhaseLync 同步到 20 米
MS46131A-050	选项 50，PhaseLync 同步到 50 米
MS46131A-100	选项 100，PhaseLync 同步到 100 米
必须从以下选项订购 2 个电缆组（电缆组长度总计必须在 PhaseLync 同步软件选项的长度范围内）
2000-2123-R	PhaseLync 2 米电缆组
2000-2124-R	PhaseLync 5 米电缆组
2000-2125-R	PhaseLync 10 米电缆组
2000-2126-R	PhaseLync 25 米电缆组
2000-2127-R	PhaseLync 50 米电缆组
2000-2128-R	PhaseLync 75 米电缆组

ME7868A 频率选项

选择	描述
ME7868A-010-2	8 GHz，2 米系统
ME7868A-010-5	8 GHz，5 米系统
ME7868A-010-25	8 GHz，25 米系统
ME7868A-020-2	20 GHz，2 米系统
ME7868A-020-5	20 GHz，5 米系统
ME7868A-020-25	20 GHz，25 米系统
ME7868A-043-2	43.5 GHz，2 米系统
ME7868A-043-5	43.5 GHz，5 米系统
ME7868A-043-25	43.5 GHz，25 米系统
