ME7838E4X 4 端口 70 kHz — 110 GHzME7838A4X 4 端口 70 kHz — 125 GHzME7838D4 4 端口 70 kHz — 145/150 GHzME7838G4 4 端口 70 kHz — 220 GHz可以对系统进行配置，使频段毫米波模块的频率高达 1.1 THz业界最佳校准与测量稳定性：0.1 dB vs 0.6 dB，24 小时。系统还支持 3744x-Rx 接收器，以测量最高 125 GHz 的噪音指数紧凑、轻便的毫米波模块提供低成本安装和业界最佳性能

ME7848A 70 kHz至40/80/110GHz/850/1310/1550 nm Wavelengths光电网络分析仪|安立

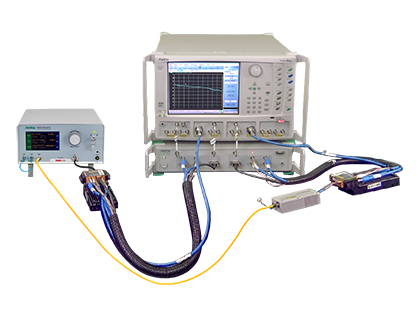

70 kHz至40/80/110GHz通用夹具提取（UFX）软件选项为测试夹具提取提供高级解嵌工具。IMDView™ 软件与内部合路器选件相结合，能够在单个连接中从 S 参数切换到 IMD 测量最高性能脉冲测量— PulseView™ 提供 2.5 ns 脉冲分辨率和 100 dB 动态范围使用 DifferentialView™ 分析的 4 端口单端或平衡测量基于迹线的内部眼图选项提供了显示时域、S 参数和眼图分析以及活动扫描更新的能力卓越的动态范围 - 高达 142 dB高可用功率 - 高达 +14 dBm最佳测试端口特性性能 - 方向性高达 50 dB最佳时域分析使用 MN4765B O/E 校准模块，在 850、1060、1310 和 1550 nm 波长下，在 70 kHz 至 40、70 GHz 和 110 GHz 范围内进行快速准确的光电测量

ME7838系列70kHz至110/125/145/220GHz宽带矢量网络分析仪|安立 (在产)

ME7838AX 70 kHz to 125 GHz,

ME7838EX 70 kHz to 110 GHz

ME7838D 70 kHz to 145 GHz

ME7838G 70 kHz to 220 GHz

所有型号都可以配置相应的毫米波模块，频率可达1.1 THz

业界最好的校准和测量稳定性: 0.1 dB vs 0.6 dB 整个24 小时

All versions support the 3744x-Rx receiver for noise figure measurements, including the ability to characterize differential noise figure, to 125 GHz

紧凑,轻巧型毫米波模块 (0.6 磅 vs 7+磅和1/50的体积) 为小型探针台提供了较低的安装成本

参考价格：

厂家：安立|Anritsu （收录88个产品）

产地：日本

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

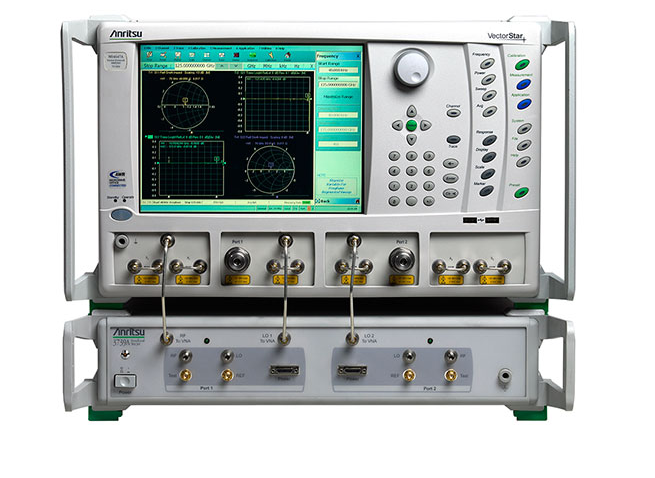

VectorStar ME7838系列宽带系统提供了高性能紧凑的毫米波模块,具有业界最佳的校准稳定性。其他宽带系统仍然使用在关键频段上原始方向性性能较差的技术，而ME7838系列是在所有频段都具有较好方向性的唯一的宽带系统。其结果是更好的校准稳定性和更好的测量稳定性，意味着需要二次校准的间隔时间较长，可以进行精确的测量和提高生产效率。

新的ME7838D同外加的安立MA25300A毫米波模块一齐将高性能宽带测量系统性能提升到一个新的水平。该MA25300A模块增加了一个波导频段，并结合了安立开发的0.8毫米同轴连接器，提供了世界上第一台单次扫描操作超出了W波段限制的宽带矢量网络分析仪。

所有的VectorStar ME7838宽带系统都包含一个RF VNA架构，使用电桥取代了耦合器，从而扩展了频率下限到RF频段（可操作到40KHz），用于近直流分析，具有优异的动态范围。

AWR 连接到™ Anritsu VectorStar
安立公司的 VectorStar 矢量网络分析仪（VNA）将设计和测量独特地结合在一起，将 AWR 的微波办公室®设计软件作为仪器的标准功能，作为桌面上的单独应用程序。

现在，您可以在 VNA 上轻松访问高频 IC、PCB 和模块设计所需的所有设计工具，包括：

线性电路仿真器
电磁（EM）分析工具
集成原理图和布局

在高性能 VNA 中集成高频设计工具是未来的发展方向，但目前只有 Anritsu 和 AWR 提供。

VectorStar ME7838 系列宽带 VNA 提供最宽的单频扫描范围，从 70 kHz 到 110、（ME7838AX 到 125）、（ME7838EX 到 125）、145 GHz 和 220 GHz，毫米波频段到 1.1 THz。

ME7838AX 或 ME7838EX 版本可轻松升级至 145 GHz 和 220 GHz
所有型号都可以配置相应的毫米波模块，频率可达1.1 THz
业界最好的校准和测量稳定性: 0.1 dB vs 0.6 dB 整个24 小时
所有版本均支持用于噪声系数测量的 3744x-Rx 接收器，包括表征差分噪声系数的能力，最高可达 125 GHz
紧凑,轻巧型毫米波模块 (0.6 磅 vs 7+磅和1/50的体积) 为小型探针台提供了较低的安装成本

ME7838系列

关键词:

安立官网下载地址：

ME7838系列70kHz至110/125/145/220GHz宽带矢量网络分析仪|安立

点击进入手册/软件等下载页面

客户服务热线 : 400-879-6892

安立通讯科技（上海）有限公司

上海市徐汇区桂平路391号

2号楼27层2701-2705室

邮政编码: 200233

电话: +86-21-6237-0898

传真: +86-21-6237-0899

安立通讯科技（上海）有限公司北京分公司

北京市朝阳区诚盈中心1号

楼12层1201-1203、1208单元

邮政编码: 100012

电话: +86-10-6590-9230

传真: +86-10-6590-9235

安立通讯科技（上海）有限公司成都分公司

成都市锦江区东大街紫东楼段35号

1栋1单元明宇金融广场13层1305A

邮政编码: 610061

电话: +86-28-8651-0011/0022/0033

传真: +86-28-8651-0055

安立通讯科技（上海）有限公司深圳分公司

深圳市南山区创业路3023号公园一号

广场办公楼C座第6层02-04单元

邮政编码: 518054

电话: +86-755-32930182

传真: +86-755-32930187

安立通讯科技（上海）有限公司武汉分公司

中国武汉市武昌区积玉桥街临江大道96号武汉万达中心8层07单元

邮政编码: 430060

电话: +86-27-8771-3355/3366

传真: +86-27-8732-2773

安立通讯科技（上海）有限公司西安分公司

中国西安市高新区唐延路

南都市之门C座12层1203室

邮政编码: 710065

电话: +86-29-8837-7406/7409/7042

传真: +86-29-8837-7410

安立有限公司

香港九龙尖沙咀东科学馆道1号

康宏广场南座10楼1006-7室

电话: +852-2301-4980

传真: +852-2301-3545

频谱分析仪选项：

MS4642B-049	70 kHz 至 20 GHz 频谱分析仪选项
MS4644B-049	70 kHz 至 40 GHz 频谱分析仪选项
MS4647B-049	70 kHz 至 70 GHz 频谱分析仪选项
MS4640B-049	适用于所有宽带和分段解决方案的 SPA 选项

宽带 VNA 配置：

型	描述
ME7838AX	70 kHz 至 125 GHz，（有保证规格）宽带 VNA，1mm 同轴电缆输出
ME7838EX	70 kHz 至 110 GHz，宽带 VNA，1 mm 同轴电缆输出
ME7838D	70 kHz 至 145 GHz，宽带 VNA，0.8 mm 同轴电缆输出
ME7838G	70 kHz 至 220 GHz，宽带 VNA，0.6 mm/G 输出
