频率范围：1MHz至8/20/43.5GHz
PC 控制有效利用外部计算机的处理能力和功能。
小型 1U 高档封装有效利用工作台和机架空间。
没有机载数据存储，无需在安全应用中进行数据清除。
时域带有按时选通选项，能够简化并加快故障识别。
ShockLine 系列采用通用的 GUI 接口，降低不同型号之间的转换成本。
Universal Fixture Extraction (UFX) software option provides advanced de-embedding tools for test fixture extraction

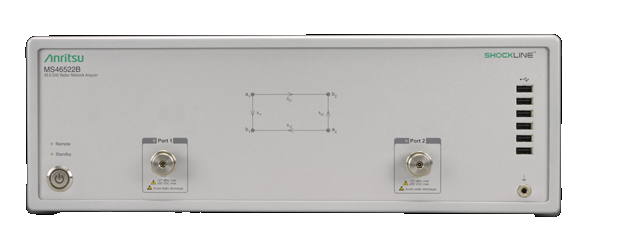

MS46122B 是包含三种 PC 控制的小型 ShockLine 矢量网络分析仪系列，频率范围为 1 MHz - 8/20/43.5 GHz。该系列采用专利 ShockLine VNA 芯片级技术，简化了内部 VNA 架构，提高了频率，降低了设备成本，加强了准确度和测量可重复性。
MS46122B 全系列产品都是低成本全反向 2 端口 VNA，专为制造、工程和教育领域的射频和微波应用而设计。所有三种 MS46122B VNA 的扫描速度均为每点 130 微秒，高于 100 dB 动态范围，适合各类设备测试应用。
这些全新 VNA 采用非常紧凑的 1U 机箱封装，通过连接用户 PC 上的 USB 可以实现外部控制，用户 PC 上需运行和 VNA ShockLine 系列其他产品相同的图形用户界面 (GUI) 软件。该系列没有任何机载内存，简化了其在安全应用中的使用。该 MS46122B 系列 VNA 成本更低、体积小巧且性能良好，是要求高性能和小尺寸的无源设备测试应用的理想选择
Guaranteed performance to 43.5 GHz with Extended K™ ports
PC 控制有效利用外部计算机的处理能力和功能。
小型 1U 高档封装有效利用工作台和机架空间。
没有机载数据存储，无需在安全应用中进行数据清除。
时域带有按时选通选项，能够简化并加快故障识别。
ShockLine 系列采用通用的 GUI 接口，降低不同型号之间的转换成本。
Universal Fixture Extraction (UFX) software option provides advanced de-embedding tools for test fixture extraction
射频和微波连接器和线缆
机电开关
衰减器
耦合器
筛选器
隔离器
循环器
移相器
系统校准
路径损耗特性
一般 S 参数和时域测量
装置内无数据存储
通过直接 USB 连接实现安全的外部计算机控制
KQ 产品
最高效率
| 项目 | 描述 |
|---|---|
| 产品名称 | ShockLine MS46122B 紧凑型矢量网络分析仪 |
| 分析仪性能 | |
| 频率选项 | - MS46122B-010: 1 MHz至8 GHz, 类型N(f)端口 - MS46122B-020: 1 MHz至20 GHz, 强化型K(m)端口 - MS46122B-043: 1 MHz至43.5 GHz, 强化型扩展K (m)端口（扩展K (m)端口兼容标准的K (2.92mm)、3.5 mm和SMA连接器） |
| 动态范围 | > 110 dB, 14 GHz至43.5 GHz, 典型值 |
| 扫描速度 | 130 μs/数据点, 典型值 |
| 高电平噪声 | 0.001 dB, 20 MHz至43.5 GHz, 典型值 |
一般测量参数 | |
| 单端S参数 | S11, S21, S12, S22 |
| 混合模式S参数 | SDD, SCC, SDC, SCD |
| 用户定义组合 | ai, a2, bi, b2, 1 |
| 最大效率 | kQ乘积, nmax |
| 显示图形 | 对数幅度、相位、群延迟、线性幅度、实部、虚部、驻波比、阻抗、史密斯圆图、极坐标kQ乘积和nmax |
| 测量数据点 | 2至16,001点 |
| 限制线 | 单条或分段。每条追踪可设2条限制线，每条追踪可设50个分段。 |
| 中频带宽 | 10, 20, 50, 70, 100, 200, 300, 500, 700 Hz 1, 2, 5, 7, 10, 20, 30, 50, 70, 100, 300 kHz |
| 显示通道和追踪 | 最多16个通道，每个通道最多16条追踪。每条追踪可使用单独的存储器来存储测量数据，以便后期显示或与当前测量数据进行减法、加法、乘法或除法运算。追踪数据可保存和召回。 |
| 标记 | 每条追踪12个标记 + 1个参考标记 |
| 显示 | 强大的图形用户界面（GUI），显示在用户自备的电脑上。 |
| 温度 | 工作温度0°C至50°C |
| 尺寸 | 61 mm×328 mm×198 mm (高×宽×深) |
| 重量 | < 2.2 kg (< 5 磅), 典型值 |
客户服务热线 : 400-879-6892
安立通讯科技（上海）有限公司
上海市徐汇区桂平路391号
2号楼27层2701-2705室
邮政编码: 200233
电话: +86-21-6237-0898
传真: +86-21-6237-0899
安立通讯科技（上海）有限公司北京分公司
北京市朝阳区诚盈中心1号
楼12层1201-1203、1208单元
邮政编码: 100012
电话: +86-10-6590-9230
传真: +86-10-6590-9235
安立通讯科技（上海）有限公司成都分公司
成都市锦江区东大街紫东楼段35号
1栋1单元明宇金融广场13层1305A
邮政编码: 610061
电话: +86-28-8651-0011/0022/0033
传真: +86-28-8651-0055
安立通讯科技（上海）有限公司深圳分公司
深圳市南山区创业路3023号公园一号
广场办公楼C座第6层02-04单元
邮政编码: 518054
电话: +86-755-32930182
传真: +86-755-32930187
安立通讯科技（上海）有限公司武汉分公司
中国武汉市武昌区积玉桥街临江大道96号武汉万达中心8层07单元
邮政编码: 430060
电话: +86-27-8771-3355/3366
传真: +86-27-8732-2773
安立通讯科技（上海）有限公司西安分公司
中国西安市高新区唐延路
南都市之门C座12层1203室
邮政编码: 710065
电话: +86-29-8837-7406/7409/7042
传真: +86-29-8837-7410
安立有限公司
香港九龙尖沙咀东科学馆道1号
康宏广场南座10楼1006-7室
电话: +852-2301-4980
传真: +852-2301-3545
| 选件 | 描述 |
| MS46122B-010 | 1 MHz — 8 GHz，N(f) 型端口 |
| MS46122B-020 | 1 MHz — 20 GHz，K(m) 耐用型端口（兼容 3.5 mm 和 SMA 连接器） |
| MS46122B-043 | 1 MHz – 43.5 GHz, type ruggedized Extended K™ (m) ports (compatible with standard K, 3.5 mm and SMA connectors) |
| 选件 | 描述 |
| MS46122B-002 | 时域带有按时选通 |
| MS46122B-024 | Universal Fixture Extraction |
