IT6600PV系列 3U@42kW太阳能阵列模拟器 仿真太阳能电池的IV特性|艾德克斯 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
艾德克斯 ITECH

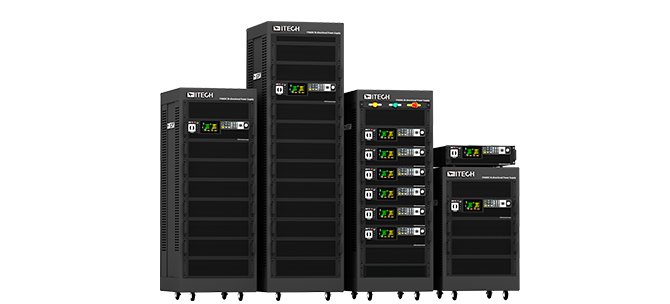

IT6600PV系列 太阳能阵列模拟器
3U@42kW · 仿真太阳能电池的IV特性
产品简介
IT6600PV系列演绎了新一代图形化太阳能阵列模拟器，用于精确地仿真各种太阳能电池板在不同环境（温度、光照、阴影衰减、老化度）下的IV输出特性。

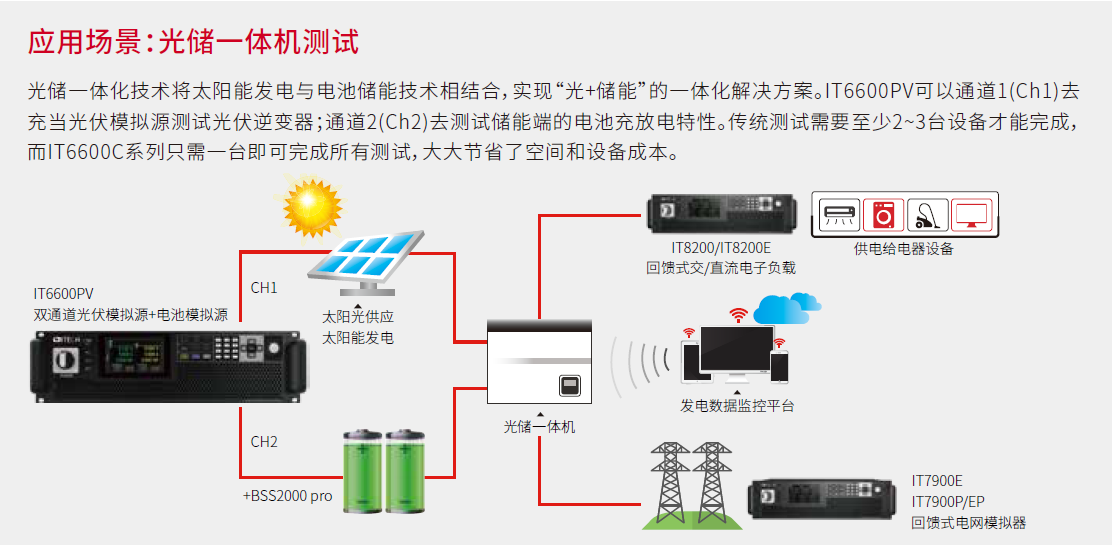

全新的触摸屏设计配合图形化的操作界面，让用户能够快速进行参数设定和波形编辑，测试光伏逆变器的静态和动态最大功率追踪效能(MPPT)，为并网逆变器、组串式逆变器、光储一体机、户用逆变器等测试验证提供支持。
作为高功率密度电源的新巅峰，IT6600PV系列在3U的机框内提供双通道各21kW的高功率密度设计，独立的两个通道通过串联&并联，输出更可高达42kW，单台设备即可覆盖竞品3至5台的输出范围，满足各种高电压、大电流应用。
该系列电压最高可达2250V，功率可达10MW以上。
同时兼具电源和负载特性，实现能量的循环利用，拥有高速的MPPT跟踪速度，可同步控制多达20通道来进行多通道MPPT测试。
产品功能与优势
主要特点
• 特性
• 5寸触摸屏，图形化的操作界面，实时显示光伏逆变器的MPPT状态
• 高功率密度，3U内最大可达42kW
• 3U内实现完全独立的双通道设计，通道之间可串、并联
• 双向电源，集电源和负载功能于一体
• 主从均流，并机可达10MW
• 最高效率可达95%
• 内置电池模拟功能*1
• 燃料电池模拟*2
• 动态响应≤200μs
• 标配通讯接口
• USB（USB-TMC/USB-VCP）
• LAN（Rawsocket/Modbus-TCP/Profinet/VNC/VXI-11/Web/Telnet）
• CAN2.0B（CANopen/CAN2.0）
• 数字IO
• 选配通讯接口：GPIB/EtherCAT/analog&RS232
• 1如需更高功能，可选配BSS2000电池模拟器软件
• 2选配FCS3000燃料电池模拟软件
• 性能
• 精确仿真硅、砷化镓及其他类型太阳能光伏板的IV特性输出
• 标配多通道太阳能矩阵仿真软件
• 可仿真不同温度及光照环境下的I-V曲线
• 仿真太阳能面板在屏蔽（云遮）下的I-V曲线
• 软件内置EN50530、Sandia、NB/T32004、CGC/GF004、CGC/GF035 5种法规动态模型测试，并生成报表
• 测试Static&Dynamic MPPT效能
• 可支持控制20通道MPPT测试
• 可通过Vm,Pm,FF,法规等参数点自动编程控制100条I-V曲线
• 具有100条*128点曲线和4096点精确的编程控制
• 支持四点法在线切换功能

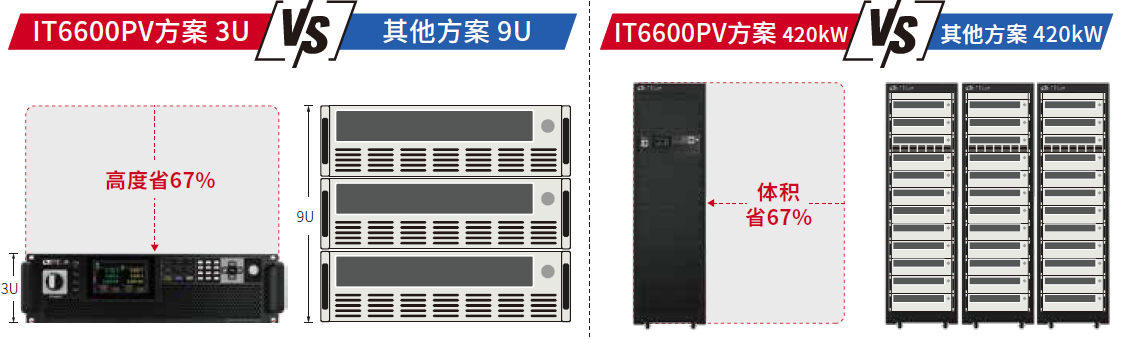

高功率密度IT6600PV系列以其紧凑的3U机框设计，在有限的空间内提供高达42kW的供电和加载能力，显著节省了测试空间。这款设备支持高性能、大功率的测试方案，可直接放置在实验台上，特别适合空间限制较大的集成系统应用

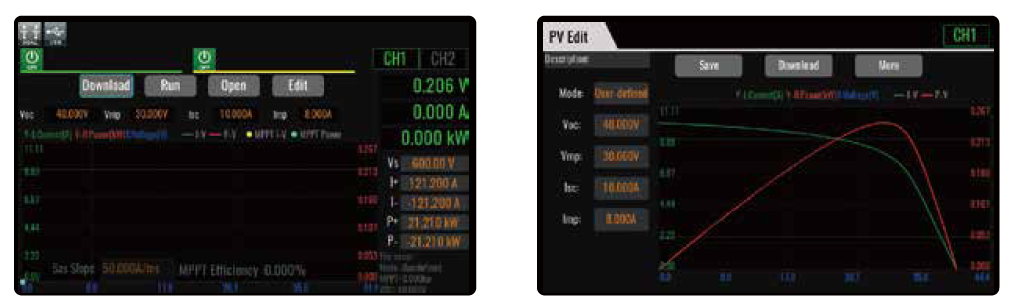

太阳电池数组仿真I-V曲线电源IT6600PV系列配备了专为太阳能光伏曲线模拟设计的SAS测试界面，支持光伏阵列/模块/电池的最大功率点追踪测试。在User-defined模式中，用户可以轻松设置Voc(开路电压)、Vmp(最大功率点电压)、Imp(最大功率点电流)和Isc(短路电流)等参数，以生成特定的I-V曲线输出。Curve模式提供了根据EN50530和Sandia标准的光伏模拟功能，允许用户根据不同的标准选择相应的太阳能电池板材料，并通过设定Vmp(最大功率点电压)和Pmp(最大功率点功率)参数进行模拟，非常适用于验证光伏逆变器(PV Inverter)的性能
完全独立的双通道IT6600PV系列在3U的机框内实现双通道21kW输出，每个通道都是完全独立的隔离设计，可以独立控制和量测。两个通道之间还可以进行串联与并联，在3U的体积内将功率拓展到42kW，增加了IT6600PV系列的输出范围，应对复杂多变的测试需求

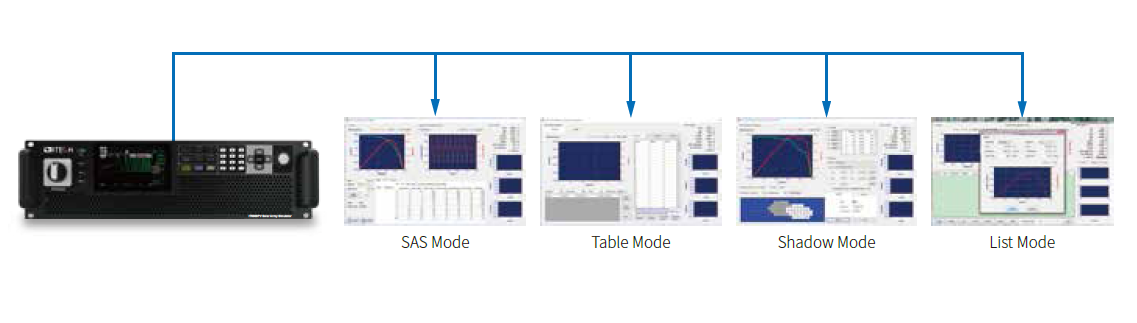

标配多通道阳能矩阵仿真软件 面对更加复杂的光伏测试需求，用户可以利用IT6600PV系列标配的多通道太阳能矩阵仿真软件，非常容易地去实时输出、测量和显示光伏逆变器的最大功率点追踪（MPPT）状态及其数值记录。软件内置了EN50530 / Sandia等五种主流法规测试程序，使用户能够便捷地测试光伏逆变器的静态和动态MPPT效能，并生成详细报表，方便与竞品进行性能比较。此外，软件还提供了shadow、Table和List模式，用户可以输入128至4096点的矩阵去编辑任何屏蔽的I-V曲线实现动态云遮效果，也可以存储100条不同光照、温度下的I-V曲线来测试光伏逆变器在不同气候条件下的长时间最大功率追踪效能。这些功能为光伏设备制造商在提高产品性能、降低成本方面提供了有力的技术支持

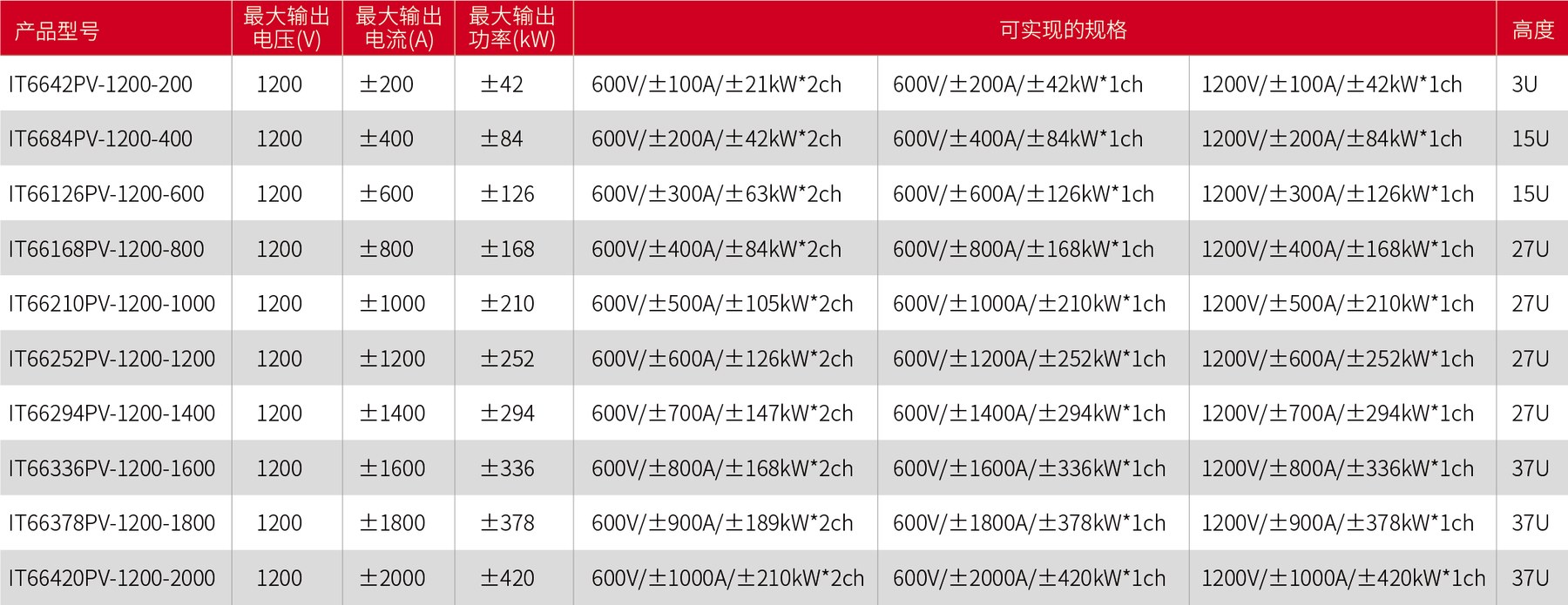

主要型号与技术规格
该系列共收录 30 个具体型号，以下为前 6 个（完整规格见详细指标页）。
• IT6642PV-1200-200 电压 1200V · 电流 ±200A · 功率 ±42kW · 分辨率 0.001V/0.001A · 精度 ≤0.02%+0.01%FS / ≤0.03%+0.03%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS232 · 尺寸 3U
• IT6684PV-1200-400 电压 1200V · 电流 ±400A · 功率 ±84kW · 分辨率 0.001V/0.001A · 精度 ≤0.02%+0.01%FS / ≤0.03%+0.03%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS232 · 尺寸 15U
• IT66126PV-1200-600 电压 1200V · 电流 ±600A · 功率 ±126kW · 分辨率 0.001V/0.001A · 精度 ≤0.02%+0.01%FS / ≤0.03%+0.03%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS232 · 尺寸 15U
• IT66168PV-1200-800 电压 1200V · 电流 ±800A · 功率 ±168kW · 分辨率 0.001V/0.001A · 精度 ≤0.02%+0.01%FS / ≤0.03%+0.03%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS232 · 尺寸 27U
• IT66210PV-1200-1000 电压 1200V · 电流 ±1000A · 功率 ±210kW · 分辨率 0.001V/0.01A · 精度 ≤0.02%+0.02%FS / ≤0.03%+0.03%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS232 · 尺寸 27U
• IT66252PV-1200-1200 电压 1200V · 电流 ±1200A · 功率 ±252kW · 分辨率 0.001V/0.01A · 精度 ≤0.02%+0.02%FS / ≤0.03%+0.03%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS232 · 尺寸 27U
资源下载
• IT6600PV系列 详细指标见 IT6600PV系列 详细指标页。
• 官方 PDF（产品单页/数据表）：IT6600PV-cn.pdf
注：以上内容与指标均取自艾德克斯（ITECH）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
艾德克斯电子（南京）有限公司 · onetest 仪器资源库
艾德克斯 ITECH
IT6600PV系列 详细指标
3U@42kW · 仿真太阳能电池的IV特性

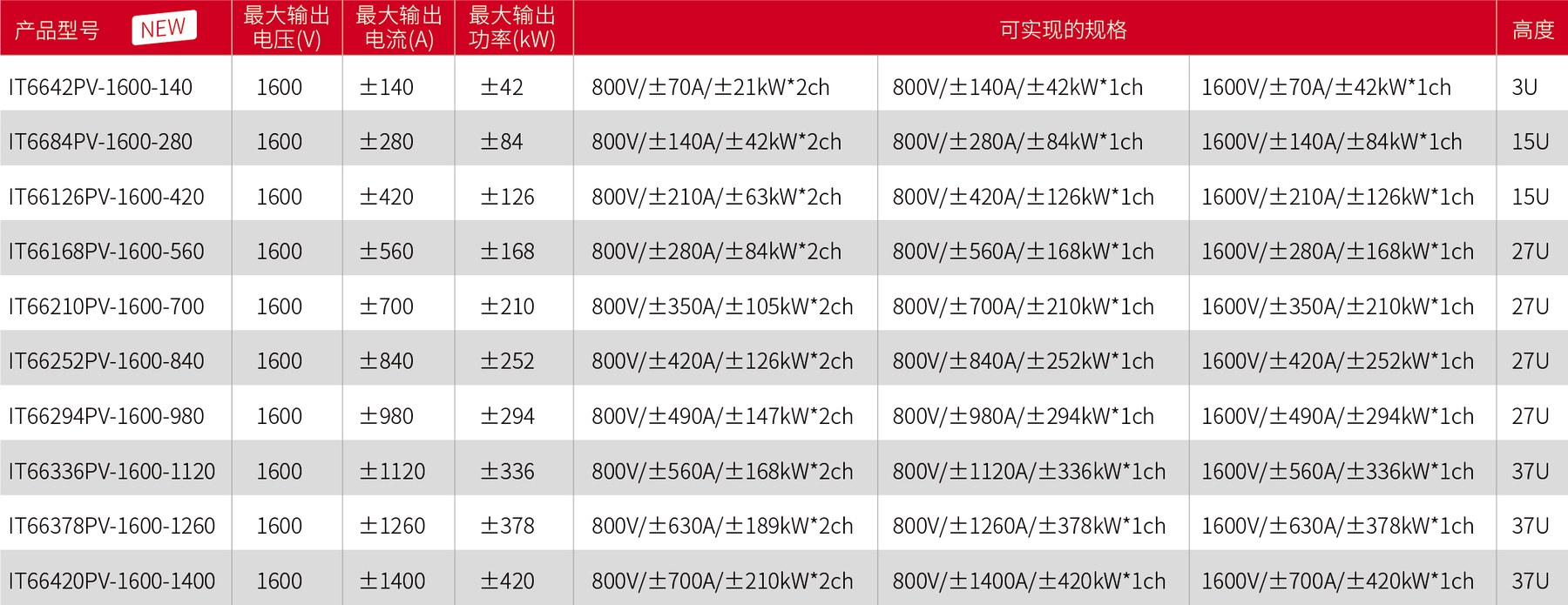

详细指标
以下规格取自艾德克斯官网该产品详情页「产品具体型号检索」表，共 30 个具体型号。
IT6642PV-1200-200
• 电压：1200V
• 电流：±200A
• 功率：±42kW
• 分辨率：0.001V/0.001A
• 精度：≤0.02%+0.01%FS / ≤0.03%+0.03%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS232
• 尺寸：3U
IT6684PV-1200-400
• 电压：1200V
• 电流：±400A
• 功率：±84kW
• 分辨率：0.001V/0.001A
• 精度：≤0.02%+0.01%FS / ≤0.03%+0.03%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS232
• 尺寸：15U
IT66126PV-1200-600
• 电压：1200V
• 电流：±600A
• 功率：±126kW
• 分辨率：0.001V/0.001A
• 精度：≤0.02%+0.01%FS / ≤0.03%+0.03%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS232
• 尺寸：15U
IT66168PV-1200-800
• 电压：1200V
• 电流：±800A
• 功率：±168kW
• 分辨率：0.001V/0.001A
• 精度：≤0.02%+0.01%FS / ≤0.03%+0.03%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS232
• 尺寸：27U
IT66210PV-1200-1000
• 电压：1200V
• 电流：±1000A
• 功率：±210kW
• 分辨率：0.001V/0.01A
• 精度：≤0.02%+0.02%FS / ≤0.03%+0.03%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS232
• 尺寸：27U
IT66252PV-1200-1200
• 电压：1200V
• 电流：±1200A
• 功率：±252kW
• 分辨率：0.001V/0.01A
• 精度：≤0.02%+0.02%FS / ≤0.03%+0.03%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS232
• 尺寸：27U
IT66294PV-1200-1400
• 电压：1200V
• 电流：±1400A
• 功率：±294kW
• 分辨率：0.001V/0.01A
• 精度：≤0.02%+0.02%FS / ≤0.03%+0.03%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS232
• 尺寸：27U
IT66336PV-1200-1600
• 电压：1200V
• 电流：±1600A
• 功率：±336kW
• 分辨率：0.001V/0.01A
• 精度：≤0.02%+0.02%FS / ≤0.03%+0.03%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS232
• 尺寸：37U
IT66378PV-1200-1800
• 电压：1200V
• 电流：±1800A
• 功率：±378kW
• 分辨率：0.001V/0.01A
• 精度：≤0.02%+0.02%FS / ≤0.03%+0.03%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS232
• 尺寸：37U
IT66420PV-1200-2000
• 电压：1200V
• 电流：±2000A
• 功率：±420kW
• 分辨率：0.001V/0.01A
• 精度：≤0.02%+0.02%FS / ≤0.03%+0.03%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS232
• 尺寸：37U
IT6642PV-1600-140
• 电压：1600V
• 电流：±140A
• 功率：±42kW
• 分辨率：0.001V/0.001A
• 精度：≤0.02%+0.01%FS / ≤0.03%+0.03%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS232
• 尺寸：3U
IT6684PV-1600-280
• 电压：1600V
• 电流：±280A
• 功率：±84kW
• 分辨率：0.001V/0.001A
• 精度：≤0.02%+0.01%FS / ≤0.03%+0.03%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS232
• 尺寸：15U
IT66126PV-1600-420
• 电压：1600V
• 电流：±420A
• 功率：±126kW
• 分辨率：0.001V/0.001A
• 精度：≤0.02%+0.01%FS / ≤0.03%+0.03%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS232
• 尺寸：15U
IT66168PV-1600-560
• 电压：1600V
• 电流：±560A
• 功率：±168kW
• 分辨率：0.001V/0.001A
• 精度：≤0.02%+0.01%FS / ≤0.03%+0.03%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS232
• 尺寸：27U
IT66210PV-1600-700
• 电压：1600V
• 电流：±700A
• 功率：±210kW
• 分辨率：0.001V/0.01A
• 精度：≤0.02%+0.02%FS / ≤0.03%+0.03%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS232
• 尺寸：27U
IT66252PV-1600-840
• 电压：1600V
• 电流：±840A
• 功率：±252kW
• 分辨率：0.001V/0.01A
• 精度：≤0.02%+0.02%FS / ≤0.03%+0.03%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS232
• 尺寸：27U
IT66294PV-1600-980
• 电压：1600V
• 电流：±980A
• 功率：±294kW
• 分辨率：0.001V/0.01A
• 精度：≤0.02%+0.02%FS / ≤0.03%+0.03%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS232
• 尺寸：27U
IT66336PV-1600-1120
• 电压：1600V
• 电流：±1120A
• 功率：±336kW
• 分辨率：0.001V/0.01A
• 精度：≤0.02%+0.02%FS / ≤0.03%+0.03%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS232
• 尺寸：37U
IT66378PV-1600-1260
• 电压：1600V
• 电流：±1260A
• 功率：±378kW
• 分辨率：0.001V/0.01A
• 精度：≤0.02%+0.02%FS / ≤0.03%+0.03%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS232
• 尺寸：37U
IT66420PV-1600-1400
• 电压：1600V
• 电流：±1400A
• 功率：±420kW
• 分辨率：0.001V/0.01A
• 精度：≤0.02%+0.02%FS / ≤0.03%+0.03%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS232
• 尺寸：37U
IT6642PV-2250-100
• 电压：2250V
• 电流：±100A
• 功率：±42kW
• 分辨率：0.001V/0.001A
• 精度：≤0.02%+0.01%FS / ≤0.03%+0.03%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS232
• 尺寸：3U
IT6684PV-2250-200
• 电压：2250V
• 电流：±200A
• 功率：±84kW
• 分辨率：0.001V/0.001A
• 精度：≤0.02%+0.01%FS / ≤0.03%+0.03%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS232
• 尺寸：15U
IT66126PV-2250-300
• 电压：2250V
• 电流：±300A
• 功率：±126kW
• 分辨率：0.001V/0.001A
• 精度：≤0.02%+0.01%FS / ≤0.03%+0.03%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/EtherCAT/Analog&RS232
• 尺寸：15U
IT66168PV-2250-400
• 电压：2250V</di
