S820E 频率范围： 1 MHz至8/14/20/30/40 GHz
New VNA模式(选件)提供双向双端口4个S参数测量功能
New VVM模式(选件)具备标准的A/B和B/A比值功能
动态范围为 110 dB 时，从 20 MHz 到 40 GHz
快速现场测量时为 550 μs/数据点
高级和经典模式 GUI（即 S810D/S820D）
支持同轴和波导测量
单端口测量： 回损，VSWR，电缆损耗，故障点定位，史密斯圆图，单端口相位
双端口测量： 传输测量和扫频电缆损耗
使用外部功率传感器进行的高精度功率计测量

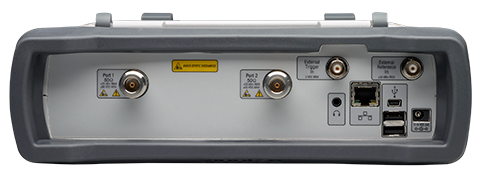

USB/以太网连接，全遥控功能
直观菜单式 8.4 英寸触摸屏，带日光下/夜间可视模式
经过现场验证的设计： 符合爆炸性环境 MIL-PRF-28800F Section 4.5.6.3 标准
Supported by Multiwave Smart Aligner Android application
标准三年保修(电池一年保修)
可选双端口 VNA 和矢量电压表测量（通过软件升级在2015年可供使用）
Microwave Site Master S820E 系列的可选频率范围为 1 MHz 到 8、14、20、30 和 40 GHz，是全球迄今为止研发的最先进的 Site Master。可用的矢量网络分析仪（ VNA ）和矢量电压表（ VVM ）选件，允许用户在任何时候轻松扩展S820E的多功能性。添加选件到S820E是轻而易举的，只需购买所需的选件，并安装由安立提供的选件激活密钥。无需将仪表送进服务部门，因为所需的全部硬件和校准已经在出厂前内置到S820E中。
VNA模式提供了双端口双向扫描，4个S参数同时测量功能及用户可配置的四窗口显示功能。生成兼容行业标准格式的S2P文件(3种类型的S2P文件可选)。S2P文件可导入到Anritsu的台式VNA(VectorStar™和ShockLine™)，便于现场和实验室测量结果的对比。
VVM模式具备A/B和B/A比值功能，使S820E可作为简易替换取代旧的矢量电压表。 VVM模式还支持反射/传输直接测量，无需外部的CW源，以及外部耦合器、桥梁或分配器。矢量误差校准可应用在反射或传输测量，它为DUT提供了绝对测量数据，并补偿任何一个可能需要直接连接到DUT的电缆、适配器或固定装置。多种测量显示模式可供选择，方便与其他常见的测量类型的比较，便利的表显示可同步测量多达12个DUT和1个引用，对于多阵列天线系统调优非常适用。业界领先的动态范围为不可避免的高系统损耗提供了出色的测量稳定性和可重复性，因此非常适合临界下滑信标的安装和验证。
S820E 利用与我们的高级 Vector Star™ VNA 型号和我们最新的ShockLine™ VNA型号同样的先进采样技术，其紧凑型手持式设计发挥了台式微波的性能。 没有其他手持式微波电缆与天线分析仪/ 矢量网络分析仪可与 S820E 型号的动态范围性能相媲美。 凭借动态范围为 110 dB 时高达 40 GHz 的频率，S820E 的性能甚至超越了上一代台式 VNA。 标准配置现代连接选项（USB、以太网）和全遥控功能。
S820E 取代了先前的 S810D/S820D 微波电缆与天线分析仪，并且提供的功能多于之前型号。 S820E 还包括“经典模式”，先前 S8X0D 系列用户只需花费很少时间即可高效使用。
内置的帮助菜单可轻松访问帮助，且包含完整的仪器用户指南。
标准单端口测量功能包括：
回波损耗
VSWR
电缆损耗
史密斯圆图
相位
故障点定位回波损耗
故障点定位 VSWR
高精度射频功率（需 USB 传感器）
标准双端口测量功能包括：
双端口传输测量
双端口传输测量（需外部传感器）
双端口扫频电缆损耗（需外部传感器）
可选的矢量网络分析仪的功能包括：
双端口全向扫描，不需要翻转DUT来进行 S12和S22测量
同时测量2端口设备的4个S参数
用户可配置的画面，可以显示1、2、3或4个曲线，可任意组合曲线重叠显示
图表类型的多种选择,包括实部阻抗和虚部阻抗
IFBW选择从10 Hz至100 kHz 用1/2/5步进
保存为S2P文件(3种格式),测量文件(.svna),屏幕图像(png)、CSV和TXT文件
参考面扩展(双端口)功能可以补偿端口损耗
用户可定义任意数据点,不限于固定的选择
插值(用户可选择开/关)减少重新校正的需求
每个曲线都有单独的平滑功能和单独的标记
可选的矢量电压表功能包括：
矢量误差校准反射和传输用于设备的绝对测量
A/B 或 B/A 比值功能，可简易替换传统矢量电压表。
可变的 IFBW 设置：从 10 Hz — 100 kHz 以优化性能
灵活的测量格式包括：
– LogMag & Phase
– LinMag & Phase
– SWR
– 阻抗
表显示提供对12个设备+ 1个引用的同时测量
多种文件保存格式如测量 (.vvm)、CSV (.csv)、 文本 (.txt)或图像 (.png)
传输和双端口扫频电缆损耗测量使用外部 USB 传感器，可使用户准确测量较长电缆和波导装置的损耗，适合于末端相距较远的装置。 通过使用安立的USB延长器（2000-1717-R）和适当长度的UTP Cat 6电缆，传感器可延伸至 85m (278 ft)。安立公司提供22.5 m 的Cat 5e电缆(2100-28-R) 来满足大多数应用的要求。
利用获得专利认证的射频干扰抑制法能够在射频高度活跃的应用中执行精准的测量。 支持同轴和波导测量类型。
该架构采用全新设计，能够提供最先进的性能，架构内部有 4 个接收器，可执行完全反向测量的双端口矢量网络分析仪。 此架构可进行升级，以进一步扩展仪器的强大功能，从而确保您未来收益。
线扫描工具 (LST) 是一种免费的数据分析软件实用程序，除了能够生成专业报告外，还能对系统的变化趋势、存在的问题及其性能进行评估。
Compatible with the Smart Aligner Android application for the generation of site close out reports including antenna alignment results from Multiwave tools and line sweep results.
通信系统应用
微波天线
同轴电缆和波导
射频与微波组件
行业
国防与航空航天
蜂窝网络
公共安全
卫星网络
专用网络（例如公用事业、铁路）
教育
R&D
频率范围: 1 MHz至8/14/20/30/40 GHz（取决于型号）
频率精度: 在23°C时±1.0 ppm，稳定性从-10°C至+55°C时±1.0 ppm，老化±1.0 ppm/年（典型值）
频率分辨率: 1 Hz
输出功率: 1 MHz至8 GHz +5 dBm（高）；-20 dBm（低），>8 GHz至40 GHz -3 dBm（高）；-20 dBm（低）
射频抗扰度: +17 dBm（典型值）
测量速度: ≤ 550 μs/pt（S11和S21，1001点，100 kHz IFBW，射频抗扰度低，典型值）
动态范围: 1 MHz至10 MHz ≥ 85 dB（105 dB，典型值），>10 MHz至8 GHz ≥ 100 dB（115 dB，典型值），>8 GHz至40 GHz ≥ 100 dB（110 dB，典型值）
单端口测量: 回波损耗、故障距离至故障点 (DTF)、回波损耗电缆损耗、VSWR、故障距离至故障点 (DTF) VSWR、史密斯圆图 50 Ω/75 Ω（仅限高级模式）
双端口测量: 传输（仅限高级模式）、使用外部传感器的传输（仅限高级模式）、使用外部传感器的电缆损耗（仅限经典模式）
型号描述: S820E 微波现场大师（需要选择一个频率选项 708, 714, 720, 730, 或 740）
选项编号描述:
S820E-0708 1 MHz至8 GHz, 类型 N(f) 端口，
S820E-0714 1 MHz至14 GHz, 类型 N(f) 端口，
S820E-0720 1 MHz至20 GHz, 强化型 K(m) 端口（兼容 3.5 mm 和 SMA 连接器），
S820E-0730 1 MHz至30 GHz, 强化型 K(m) 端口（兼容 3.5 mm 和 SMA 连接器），
S820E-0740 1 MHz至40 GHz, 强化型 K(m) 端口（兼容 3.5 mm 和 SMA 连接器）
选项编号描述:
S820E-0440 矢量网络分析仪 (VNA)，
S820E-0441 矢量电压表 (VVM)，
S820E-0097 认证校准至 ISO17025 和 ANSI/NCSL Z540-1。包括校准证书，
S820E-0098 标准校准至 ISO17025 和 ANSI/NCSL Z540-1。包括校准证书，
S820E-0099 高级校准至 ISO17025 和 ANSI/NCSL Z540-1。包括校准证书、测试报告和不确定度数据。
2000-1654-R: 软携带箱，
2000-1371-R: 以太网电缆，
3-2000-1498: USB A/5引脚迷你B型电缆，
633-75: 可充电锂离子电池，
806-141-R: 汽车电源适配器，
40-187-R: 交流-直流适配器，
71693-R: 强化型 K(f) 至 N(f)，2个（仅随 S820E-0720 附带），
2000-1797-R: 屏幕保护膜。
MA24330A: 微波连续波
USB 功率传感器，10 MHz至33 GHz，+20 dBm，
MA24108A: 微波 USB 功率传感器，10 MHz至8 GHz，+20 dBm 至 –40 dBm，
MA24340A: 微波连续波 USB 功率传感器，10 MHz至40 GHz，+20 dBm，
MA24118A: 微波 USB 功率传感器，10 MHz至18 GHz，+20 dBm 至 –40 dBm，
MA24350A: 微波连续波 USB 功率传感器，10 MHz至50 GHz，+20 dBm，
MA24126A: 微波 USB 功率传感器，10 MHz至26 GHz，+20 dBm 至 –40 dBm，
MA24208A: 微波通用 USB 功率传感器，10 MHz至8 GHz，+20 dBm 至 –60 dBm，
MA24105A: 内联双向高压功率传感器，350 MHz至4 GHz，+3 dBm 至 +51.76 dBm，
MA24218A: 微波通用 USB 功率传感器，10 MHz至18 GHz，+20 dBm 至 –60 dBm，
MA24106A: 高精度射频功率传感器，50 MHz至6 GHz，+23 dBm 至 –40 dBm，
MA25100A: 射频功率指示器，SC8268a: USB 传输传感器，K(m)，1 MHz至40 GHz，+10 dBm 至 –50 dBm。
客户服务热线 : 400-879-6892
安立通讯科技（上海）有限公司
上海市徐汇区桂平路391号
2号楼27层2701-2705室
邮政编码: 200233
电话: +86-21-6237-0898
传真: +86-21-6237-0899
安立通讯科技（上海）有限公司北京分公司
北京市朝阳区诚盈中心1号
楼12层1201-1203、1208单元
邮政编码: 100012
电话: +86-10-6590-9230
传真: +86-10-6590-9235
安立通讯科技（上海）有限公司成都分公司
成都市锦江区东大街紫东楼段35号
1栋1单元明宇金融广场13层1305A
邮政编码: 610061
电话: +86-28-8651-0011/0022/0033
传真: +86-28-8651-0055
安立通讯科技（上海）有限公司深圳分公司
深圳市南山区创业路3023号公园一号
广场办公楼C座第6层02-04单元
邮政编码: 518054
电话: +86-755-32930182
传真: +86-755-32930187
安立通讯科技（上海）有限公司武汉分公司
中国武汉市武昌区积玉桥街临江大道96号武汉万达中心8层07单元
邮政编码: 430060
电话: +86-27-8771-3355/3366
传真: +86-27-8732-2773
安立通讯科技（上海）有限公司西安分公司
中国西安市高新区唐延路
南都市之门C座12层1203室
邮政编码: 710065
电话: +86-29-8837-7406/7409/7042
传真: +86-29-8837-7410
安立有限公司
香港九龙尖沙咀东科学馆道1号
康宏广场南座10楼1006-7室
电话: +852-2301-4980
传真: +852-2301-3545
| 频率选项（仅选择一个频率选项） | ||
|---|---|---|
| 选件 | 描述 | 选件订购号 |
| 选件 708 | 1 MHz 到 8 GHz，N(f) 型端口
| S820E-0708 |
| 选件 714 | 1 MHz 到 14 GHz，N(f) 型端口
| S820E-0714 |
| 选件 720 | 1 MHz 到 20 GHz，通用 K(m) 型端口（与 3.5mm & SMA 兼容） | S820E-0720 |
| 选件 730 | 1 MHz 到 30 GHz，通用 K(m) 型端口（与 3.5mm & SMA 兼容）
| S820E-0730 |
| 选件 740 | 1 MHz 到 40 GHz，通用 K(m) 型端口（与 3.5mm & SMA 兼容）
| S820E-0740 |
| 仪表型号选件 | ||
| 选件 | 描述 | 选件订购编号 |
选件440 矢量网络分析仪模式 | 提供了双端口双向扫描,4个S参数同时测量功能及用户可配置的四窗口显示功能。生成兼容行业标准格式的S2P文件(3种类型的S2P文件可选)。S2P文件可导入到Anritsu的台式VNA(VectorStar™和ShockLine™)，便于现场和实验室测量结果的对比。
| S820E-0440 |
选件441 | 矢量电压表具备A/B ＆B/A比值功能：提供1端口反射测量， 2端口传输测量，再加上A/B或B/A比值功能。无需任何其他选件支持A/B或B/A测量。用于反射或传输测量的矢量误差校准功能，可进行绝对DUT测量。表显示提供了多达12个设备+ 1个引用的同步测量，十分方便。当A/B或B/A功能是必需时，可作为简易替换取代传统的矢量电压表。 | S820E-0441 |
