    采样示波器约 5 秒时间可捕获 100 万个样本，采样速率高达 250,000 样本/秒内置高灵敏度 O/E（-15 dBm，典型值，SMF）高带宽：35 GHz (光, SMF), 25 GHz (光, MMF), 40 GHz (电)低抖动：200 fs rms（典型值）NRZ和PAM4信号分析能力，支持的53-Gbaud PAM4分析用于NRZ和PAM4的内置时26/53 Gbaud钟恢复单元（CRU）NRZ抖动分量分析BERT低抖动PPG：600 fs（典型值）高灵敏度ED：25 mV（典型值）

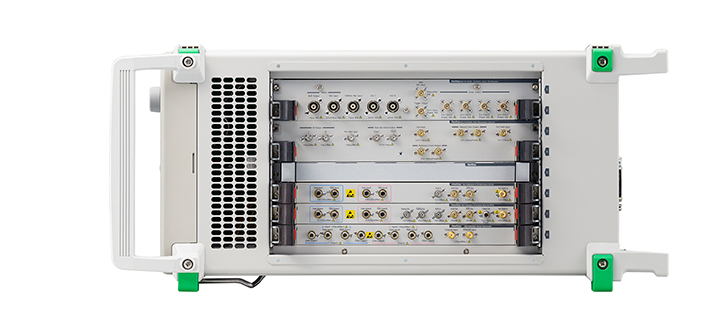

    MP1900A 信号质量分析仪-R|安立 (在产)

    PAM4测试方案

    • 最大传输容量为512 Gbit / s

    • PAM4 PPG/ED (MU196020A/MU196040A)

    • 抖動，校樣強度測量功能（SJ / RJ / BUJ / SSC）

    • 电压噪声附加功能(Common/Differential/White Noise)

    • 使用DUT BER计数器功能测量抖动容限  NEW

    高速串行總線接口測試解決方案 (PCI Express, USB, Thunderbolt)

    • 传输容量最大512 Gbit/s，一个主框架最多可扩展至16ch（配备8个32 Gbit/s 2ch PPG插槽）

    • 一体化支持高速网络、PCIe等总线接口或双向测试

    • 新宽带32 Gbit/s SI PPG/ED（MU195020A/MU195040A）


    参考价格 ：

    厂家：安立|Anritsu （收录88个产品）

    产地：日本

    厂家官网

    产品官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

    为了满足在智能手机和移动终端普及下迅速膨胀的数据流量，数据中心网络接口正转向成为更快的200 GbE, 400 GbE 和800 GbE标准。通信设备互连不但已开始采用支持速度更快且高达64 GT/s的PCI Express Gen6，也开始采用了多通道技术。


    安立的信号质量分析仪-R MP1900A系列是一款具备8个模块插槽的高性能BERT，通过PPG/ED、及抖动/噪声发生器等扩展测量应用，从而支持更快速度设备以进行信号完整性分析。除了针对宽带网络接口的物理层测量功能外，一体化的MP1900A还支持了PCI Express总线等接口的测量。


    支持应用
    100 GbE / 200 GbE / 400 GbE / 800 GbE，CEI-25G / 28G / 56G / 112G，InfiniBand EDR / HDR，光纤通道，PCI Express Gen1/2/3/4/5/6，Thunderbolt 1/2/3，USB3 .2 / 4 Type C，SAS-3 / -4，DP1.4，光模块，SERDES，AOC，高速互连

    Anritsu MP1900A BERT for Ethernet and PCI Express of data-center

    PAM4测试方案

    • 最大传输容量为512 Gbit / s

    • PAM4 PPG/ED (MU196020A/MU196040A)
      Baud rate of 2.4 to 64.2 Gbaud*1
      多通道可扩展性 4ch PAM4/NRZ  NEW
      高速Tr / Tf 8.5 ps（20 - 80％）
      低残余抖动数据输出170 fs rms（典型值）
      高质量数据输出，低噪声，低失真
      4抽头强调（可变范围20 dB）
      ISI调整功能  NEW
      FEC模式生成功能  NEW
      Stressed裕度BER < E-12*2
      內部時鐘恢復
      PAM 4模式编辑器，符号错误测量

    • 抖動，校樣強度測量功能（SJ / RJ / BUJ / SSC）

    • 电压噪声附加功能(Common/Differential/White Noise)

    • 使用DUT BER计数器功能测量抖动容限  NEW

    *1: ED（超過32.1 G）將來會得到支持
    *2: 符合CEI標準的PAM 4波形輸入了的时候
    PAM4 Solution (Max. 64 Gbaud at 1CH)
    PAM4 Solution (Max. 64 Gbaud at 1CH)


    高速串行總線接口測試解決方案 (PCI Express, USB, Thunderbolt)

    • 传输容量最大512 Gbit/s，一个主框架最多可扩展至16ch（配备8个32 Gbit/s 2ch PPG插槽）

    • 一体化支持高速网络、PCIe等总线接口或双向测试

    • 新宽带32 Gbit/s SI PPG/ED（MU195020A/MU195040A）

      • 比特率2.4 Gbit/s到32.1 Gbit/s

      • 支持NRZ/PAM4

      • 10阶加重

      • 可变ISI功能

      • 多频段CTLE（8 Gbit/s、16 Gbit/s、28 Gbit/s带宽）

      • 随机抖动的内部抖动输出低至115 fs rms（典型值）

      • 高灵敏度的数据输入，典型值达15 mV（眼高）

      • 可选1ch/2ch

    • PCI Express链路训练、LTSSM分析（使用MU195020A/MU195040A/MX183000A-PL021）

    • USB 链路训练、LTSSM分析（使用MU195020A/MU195040A/MX183000A-PL022）

    • 增加抖动和测量抖动容限功能（SJ/RJ/BUJ/SSC，使用MU181500B/MX183000A-PL001）

    • 电压噪声增加功能（普通、差动式、白噪声，使用MU195020A/MU195050A）

    NRZ Solution (Max. 32 Gbit/s at 1ch)

    NRZ Solution (Max. 32 Gbit/s at 1ch)


    MP1900A 系列分析仪适用于：

    PCIe、USB、Thunderbolt 接收器测试解决方案
    多合一 PCIe Gen1 至 Gen5 支持（更新）

    泰克和 Anritsu 解决方案
    PCI Express 5.0 测试系统

    高速 PAM4 BER 测量解决方案

    Teledyne LeCroy 和 Anritsu 解决方案
    PCI-Express 和 Type-C 接口测试系统




    关键词:



    主要规格

    • Signal Quality Analyzer-R MP1900A

    项目规格
    LCD显示屏12.1英寸，WXGA 1280 x 800
    远程接口GPIB、LAN
    模块插槽8
    外围设备I/FUSB x6，VGA x1，HDMI x1
    操作系统Windows Embedded Standard 7
    功率100 Vac至120 Vac /200 Vac至240 Vac
    50 Hz至60 Hz
    功耗最大1350 VA
    尺寸和重量340 (W) x 222.5 (H) x 451 (D) mm/最大20 kg (不含模块)

    • Noise Generator MU195050A

    项目规格
    通道数2
    插入损耗-3 dB
    CMI0.1 GHz至1 GHz/1 GHz至6 GHz
    DMI2 GHz至10 GHz
    白噪声10 MHz至10 GHz
    波峰因数>5

    • PAM4 PPG MU196020A

    ItemSpecification
    Operation Rate (PAM4/NRZ)2.4 Gbaud to 32.1/58.2/64.2 Gbaud (option selection)
    No. of Channels1
    Output Amplitude70 mVp- to 800 mVp-p (Single-end)
    140 mVp- to 1600 mVp-p (Differential)
    Offset-2 V to +3.3 V
    Emphasis4 Tap, -20 to +20 dB
    Channel EmulatorGenerates waveform with insertion loss and simulates waveform with corrected insertion loss
    Set by loading S-Parameter file (S2 P, S4 P)
    ISISimulates ISI generation waveform
    Set using loss (–8.00 to 8.00 dB) at CEI-specified Nyquist frequency
    Used in combination with channel board, such as J1800A/J1758A (optional accessories parts), or Noise Module MU195050A
    Independently Variable PAM4 3 Eye20 to 50% (PAM4 Amplitude 0/3 level = 100%)
    PAM4 PatternSSPRQ, PRBS13Q, PRBS31Q, RS-FEC, etc.
    PAM4 Pattern Error AdditionMSB Error, LSB Error, LSB&MSB Error, RS-FEC Symbol Error
    Tr/Tf (20 to 80%)8.5 ps (typ., NRZ)
    Random Jitter170 fs rms (typ., NRZ)
    I/O ConnectorV (f)

    • PAM4 ED MU196040B  NEW

    ItemSpecification
    Operation Rates (PAM/NRZ)2.4 to either 32.1 Gbaud, or 58.2 (PAM4)/64.2 (NRZ) Gbaud (option selection)
    No. of Channels1
    Input AmplitudeNRZ: ≤32.1G: 0.05 to 1.0 Vp-p; >32.1G: 0.1 to 1.0 Vp-p
    PAM4: ≤32.1G: 0.3 to 1.0 Vp-p; >32.1G: 0.4 to 1.0 Vp-p
    Input Sensitivity (Eye Height)NRZ: 19 mV @ 26.5625 Gbaud; 21 mV @ 53.125 Gbaud
    PAM4: 23 mV @ 26.5625 Gbaud; 36 mV @ 53.125 Gbaud
    Clock Recovery (Option)2.4 to 32.1 Gbaud; 51 to 58.2 Gbaud
    Equalizer (Option)Low-frequency Equalizer (≤1 GHz, 2 dB typ.) + DFE (1.4 dB typ.)
    PAM4 PatternsSSPRQ, PRBS13Q, PRBS31Q, etc.
    PAM4 CounterMSB, LSB, Symbol 0 to 3 (Option)
    Input ConnectorV (f)

    • 21G/32G bit/s SI PPG MU195020A

    项目规格
    Operation Bit Rate (NRZ)2.4 Gbit/s至21 Gbit/s或32.1 Gbit/s
    通道数1或2
    输出振幅0.1 Vp-p至1.3 Vp-p (单端式)
    0.2 Vp-p至2.6 Vp-p (差动式)
    加重10阶
    Channel EmulatorNormal：从S参数模拟插入损失
    Inverse：对S参数的插入损失进行De-Emphasis补偿
    S-Parameter file: S2P,S4P
    ISI通过CEI-28G/25G的奈奎斯特频率的损失设置模拟输出ISI
    通过与应用零部件J1758A ISI Board配套可控制损失
    Insertion Loss设置：1.5～25 dB 0.01 dB step @Nyquist Frequency
    0～25 dB 0.01 dB step @1/2Nyquist Frequency
    Tr/Tf (20%至80%)12 ps (典型值)
    随机抖动115 fs rms (典型值)
    PCI链路训练支持(MX183000A-PL021/PL022/PL025)
    Output ConnectorK (f)

    • 21G/32G bit/s SI ED MU195040A

    项目规格
    工作比特率 (NRZ)2.4 Gbit/s至21 Gbit/s或32.1 Gbit/s
    通道数1或2
    输入振幅0.05 Vp-p至1.0 Vp-p (单端式)
    0.1 Vp-p至2.0 Vp-p (差动式)
    输入灵敏度 (Eye Height)15 mV (眼高 28.1 Gbit/s)
    30 mV/Eye（28.1 Gbaud, PRBS15, PAM4）
    CTLE峰值频率14, 8, 4 GHz
    增益0至-12 dB
    时钟恢复是，支持SSC
    PCIe and USB链路训练支持(MX183000A-PL021/PL022/PL025)
    Output ConnectorK (f)

    可在MP1900A中使用MP1800A系列模块。 详情请参阅MP1900A选择指南。
