MS2850A 宽带信号分析仪
最大分析带宽 1 GHz 的信号分析仪，频率覆盖 9 kHz 至 44.5 GHz，动态范围超过 140 dB、EVM 优于 1%，支持 5G NR/V5G 的 sub-6 GHz 与毫米波宽带多载波测量。
产品简介
频谱分析仪/信号分析仪MS2850A的最大分析带宽为1 GHz，频率范围为9 kHz 至 32 GHz或44.5 GHz。它具有支持5G移动通信和广播卫星设备等宽带通信测量的分析带宽，仅一台即可支持sub-6 GHz到毫米波28 GHz/39 GHz 频段的测量。该台式信号分析仪具有出色的性价比，有助于降低通信设备的开发和生产成本，同时提高效率。
使用大容量32GB存储器，该信号分析仪的功能可达到最多捕获24秒（100 MHz 范围时）。数字化的信号数据可以使用通用EDA工具进行分析，实现下一代标准的高效研发。此外，增加了PCIe/ISB3.0选项以便高速传输大量捕获数据，从而通过缩短数据传输时间推动高效研发。
1 GHz分析带宽
1 GHz分析带宽能支持5G移动与广播卫星等微波和毫米波段的通信系统宽带
这组使用FFT(快速傅立叶变换法)分析的信号分析仪支持频谱显示与频谱图显示以及频率和相位转换运行时间的应用显示。
此外，涵盖5G测量所需的工作频带，且5G测量软件支持内置多载波信号评估。
分析带宽：
255 MHz(标配)
510 MHz(选件)、1 GHz(选件)

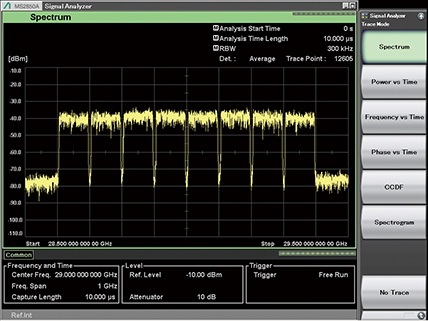

八组29 GHz中心频率波段的100 MHz带宽载波频谱
卓越的平坦度性能
拥有卓越的1 GHz分析带宽的MS2850A，其幅度和相位平坦度性能 超越其他信号分析仪 。
基于此项性能，信号分析仪MS2850A支持5G移动等宽带通信系统中单个载波高精确的幅度和相位测量，并为提升无线通信设备质量起到了重要作用。
中心频率：28 GHz，中心频率±500 MHz
频带内频率特征：±1.2 dB(额定值)
频带内相位线性度：5°p-p(额定值)
: 安立公司规格的频带内频率特征和频带内相位线性度
: 安立公司于2017年5月所测试之数据
宽幅动态范围
高精度ADC 截波电平
与DANL差异 的宽幅动态范围测量
通过1GHz分析带宽，信号分析仪MS2850A拥有高精度ADC截波电平，此功能可在输入实际信号输入电平和使用衰减器输入宽带信号时获取更多与DANL间的差值。
宽幅动态范围性能有助于5G信号测量时获取更多精确的EVM值。若以28 GHz波段为例，ADC截波电平和DANL之间差异的测量动态范围要胜于140dB(参考值)。
中心频率：28 GHz波段
ADC截波电平：0 dBm (CW)
DANL：–142 dBm/Hz
动态范围：142 dB(参考值)
: 模拟数字转换器
: 显示平均噪声电平
: 测量值，由设计阶段确定之平均值，但并非保证值
高SFDR(无杂波动态范围)
基于1 GHz分析带宽的–70载波分贝
通过ADC搭载1 GHz以上分析带宽，信号分析仪MS2850A可抑制杂散发射，确保宽带信号分析的宽幅动态范围测量。
SFDR 无杂波动态范围
800 MHz ≤ 频率 < 4.2 GHz: –60 dBc(额定值)
4.2 GHz ≤ 频率 ≤ 44.5 GHz: –70 dBc(额定值)
核心特点
• 面向5G移动与广播卫星等下一代的宽带和多载波通信系统
• 内置的 5G 测量软件支持高效率开发和生产
• 一台支持5G NR/V5G（sub-6GHz/毫米波）
• 高矢量幅度误差性能源于宽幅动态范围(EVM：<1%)
• EVM测量时一键优化动态范围
• 多载波批次(同时)分析
• 针对单个载波的幅度／相位／时间误差进行测量
• 最大分析带宽：1 GHz
• 优越的幅度和相位平坦度性能
• 宽幅动态范围测量：>140 dB
• 使用大容量存储器实现长时间捕获
• 搭配PCIe／USB3.0接口
• 传输捕捉数据 至 外部计算机之速度超过1000BASE-T
功能与结构
技术
LTE
型号与选件
• 频率范围：9 kHz 至 32 GHz/44.5 GH
• 分析带宽：255 MHz(标配)、510 MHz(选件)、1 GHz(选件)
• 标配功能：频谱分析、信号分析(FFT分析功能)、微波预选器旁路、USB功率传感器连接
• 选件：前置放大器、低二次谐波失真、噪声基底降低(NFR)功能、高速数据传输PCIe／USB3.0外部接口
• 测量应用(选件)：5G FDD/TDD测量软件包、相位噪声测量功能、LTE-Advanced FDD/TDD测量软件包 、噪声系数(NF)测量功能
• 相关链接
资源下载
• MS2850A 宽带信号分析仪 详细指标见 MS2850A 宽带信号分析仪 详细指标页。
• 官方资料：（产品手册）、Extended Frequency Measurement Solution - External Mixer Connection Function MX284090A（产品简介）、Millimeter Wave Measurement Solutions（产品简介）、Signal Analyzer with 1 GHz Analysis Bandwidth（产品简介）、MS2690A/MS2691A/MS2692A and MS2830A/MS2840A/MS2850A Signal Analyzer Operation Manual Signal Analyzer Function Remote Control（操作手册）、MS2830A/MS2840A/MS2850A Signal Analyzer Operation Manual Signal Analyzer Function Operation（操作手册）
注：以上内容与指标取自安立官网该产品详情页。
安立 · onetest 仪器资源库
安立
MS2850A 宽带信号分析仪 详细指标
最大分析带宽 1 GHz 的信号分析仪，频率覆盖 9 kHz 至 44.5 GHz，动态范围超过 140 dB、EVM 优于 1%，支持 5G NR/V5G 的 sub-6 GHz 与毫米波宽带多载波测量。
详细指标
• 频率范围：9 kHz 至 32 GHz（选件 047）；9 kHz 至 44.5 GHz（选件 046）
• 最大分析带宽：255 MHz（标准）；510 MHz（选件 033）；1 GHz（选件 034）
• 采样率：最高 1300 MHz（1 GHz 分析带宽时）
• ADC 分辨率：16 bit（带宽 ≤ 31.25 MHz）；12 bit（带宽 > 31.25 MHz）
• SSB 相位噪声：–123 dBc/Hz @ 1 GHz、10 kHz 频偏；–135 dBc/Hz @ 1 MHz 频偏；–148 dBc/Hz @ 10 MHz 频偏（标称）；95 百分位 –127 dBc/Hz @ 10 kHz 频偏
• DANL：–153 dBm/Hz（30 MHz 至 1 GHz，关前置放大器）；–166 dBm/Hz（30 MHz 至 1 GHz，开前置放大器）
• 动态范围：> 140 dB
• EVM（误差矢量幅度）：< 1 %
• 电平测量范围：DANL 至 +30 dBm（前置放大器关）；DANL 至 +10 dBm（前置放大器开）
• 最大输入电平：+30 dBm（输入衰减器 ≥ 10 dB）；+20 dBm（输入衰减器 0 dB）
• ADC 无杂散动态范围 SFDR：–60 dBc（标称，800 MHz 至 4.2 GHz）；–70 dBc（标称，4.2 GHz 至 44.5 GHz）
• 分辨率带宽 RBW：1 Hz 至 1 MHz（带宽 ≤ 31.25 MHz）；3 kHz 至 3 MHz（50 MHz 至 62.5 MHz）；10 kHz 至 10 MHz（带宽 ≥ 100 MHz）
• 跨度：0 Hz、300 Hz 至 32 GHz（选件 047）/ 至 44.5 GHz（选件 046）；分辨率 2 Hz；跨度精度 ± 0.2 %
• 扫描时间：跨度 ≥ 300 Hz 时 1 ms 至 1000 s；0 Hz 时 1 µs 至 1000 s
• 最大捕获时间：48 s（50 MHz 带宽）；24 s（100 MHz 与 125 MHz 带宽）；12 s（255 MHz）；6 s（510 MHz）；3 s（1 GHz）
• 参考频率稳定度：老化率 ± 1 × 10⁻⁷/年；温度特性 ± 2 × 10⁻⁸（0 °C 至 +45 °C）
• 接口：PCIe 与 USB 3.0；向外部计算机传输捕捉数据速率超过 1000BASE-T
• 测量功能选件：5G 测量软件、相位噪声测量（010）、噪声系数测量（017）
型号与选件
• 频率范围：9 kHz 至 32 GHz/44.5 GH
• 分析带宽：255 MHz(标配)、510 MHz(选件)、1 GHz(选件)
• 标配功能：频谱分析、信号分析(FFT分析功能)、微波预选器旁路、USB功率传感器连接
• 选件：前置放大器、低二次谐波失真、噪声基底降低(NFR)功能、高速数据传输PCIe／USB3.0外部接口
• 测量应用(选件)：5G FDD/TDD测量软件包、相位噪声测量功能、LTE-Advanced FDD/TDD测量软件包 、噪声系数(NF)测量功能
• 相关链接
资源下载
• MS2850A 宽带信号分析仪 产品介绍见 MS2850A 宽带信号分析仪 产品介绍页。
• 官方资料：（产品手册）、Extended Frequency Measurement Solution - External Mixer Connection Function MX284090A（产品简介）、Millimeter Wave Measurement Solutions（产品简介）、Signal Analyzer with 1 GHz Analysis Bandwidth（产品简介）、MS2690A/MS2691A/MS2692A and MS2830A/MS2840A/MS2850A Signal Analyzer Operation Manual Signal Analyzer Function Remote Control（操作手册）、MS2830A/MS2840A/MS2850A Signal Analyzer Operation Manual Signal Analyzer Function Operation（操作手册）
