MSG200A 9kHz至20GHz模块式微波信号发生器|白鹭电子 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

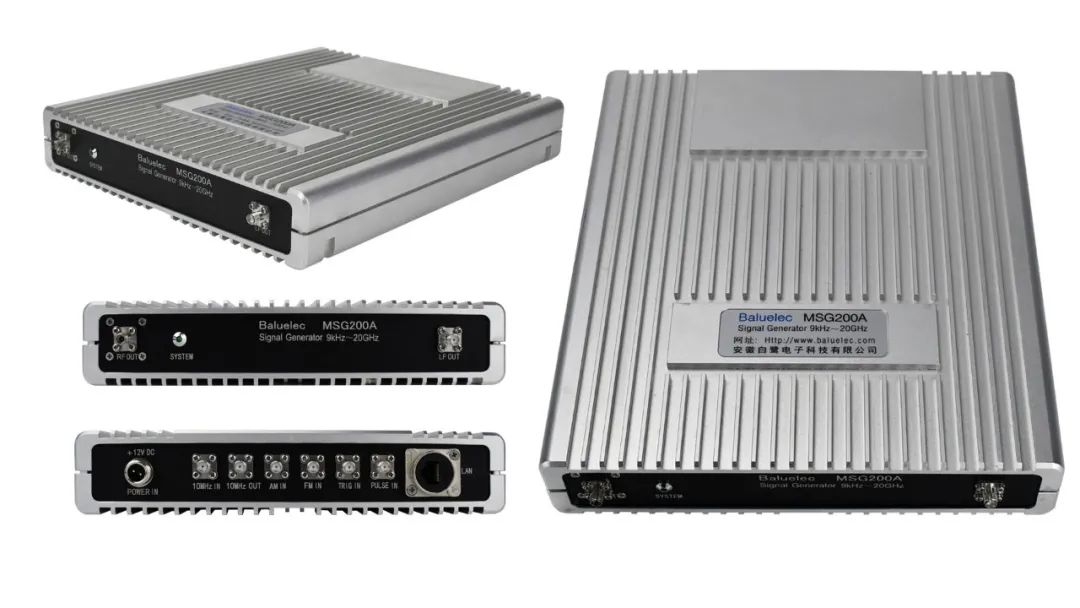

MSG150A/MSG200A 微波信号源模块拥有超宽频带、优异的性能和便于集成的特性，模块具备了连续波信号、模拟调制、脉冲调制、幅 / 频扫描以及低频函数波形输出等多种实用功能，拥有非常高的性价比。模块高度为标准 1U，适用于系统集成和桌面测试测量设备使用。完备的标准 SCPI 命令集和通用的 LAN 接口，为您进行远程控制和二次开发带来了极大的便捷。
频率范围：9kHz至20GHz
频率分辨率：0.01Hz
基准频率：10MHz
温度稳定度：±1ppm
内部参考输出：10MHz ，≥+8dBm
谐波典型值：≤-30dBc
非谐波典型值：≤-60dBc
单边带相躁：-115dBc/Hz@10kHz
输出功率范围：最大输出功率：+10dBm 、最小输出功率：-120dBm
功率准确度：±1.0dB（典型值）

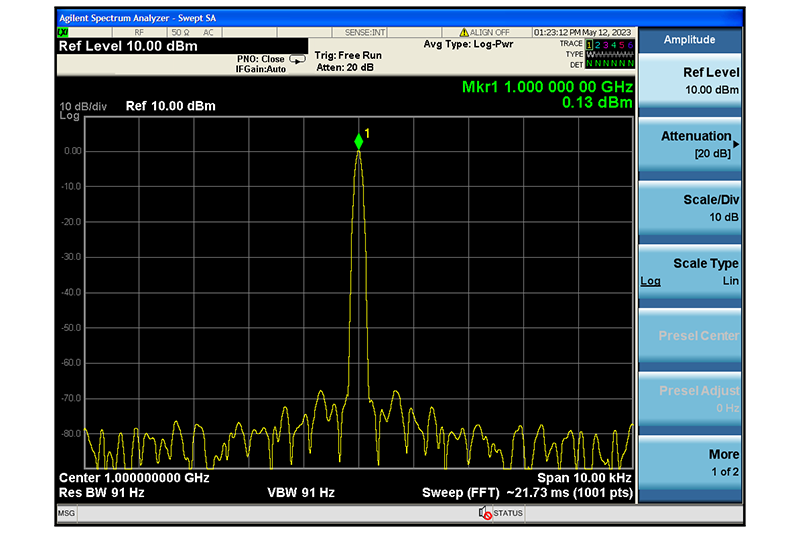

 | 宽频带、高性能具有超宽频带、优异的性能，体积小，可靠性高，功能配置灵活，可应用于多种测量场合。 |

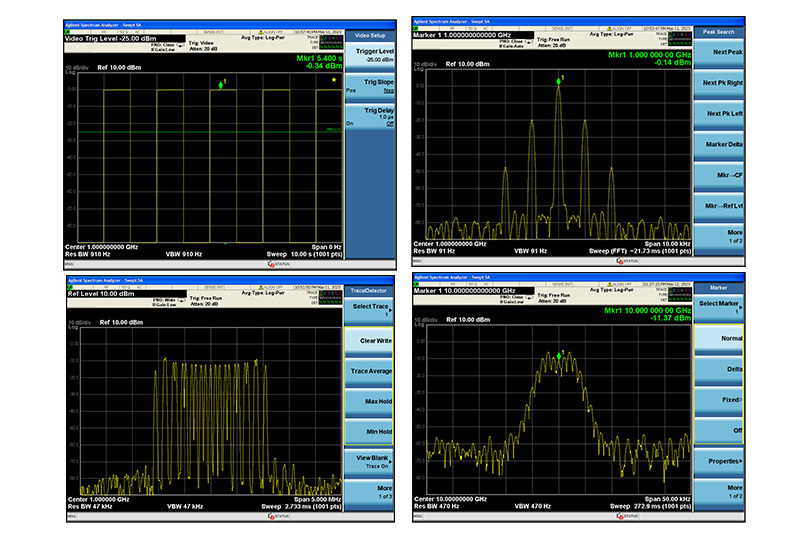

支持多种多种调制方式支持多种模拟调制、数字调制、脉冲调制等。 自带多种内部调制源，支持外部调制源输入。 |  |

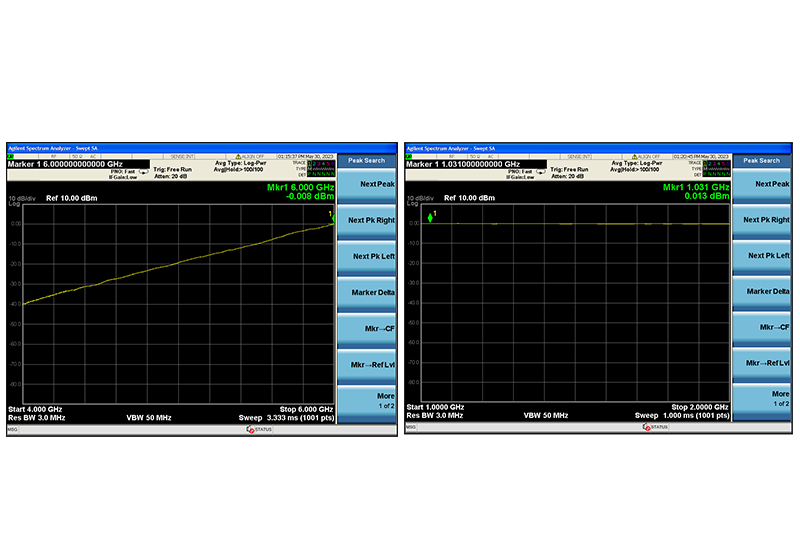

 | 幅频扫描支持频率扫描、幅度扫描、频率＋幅度扫描。 |

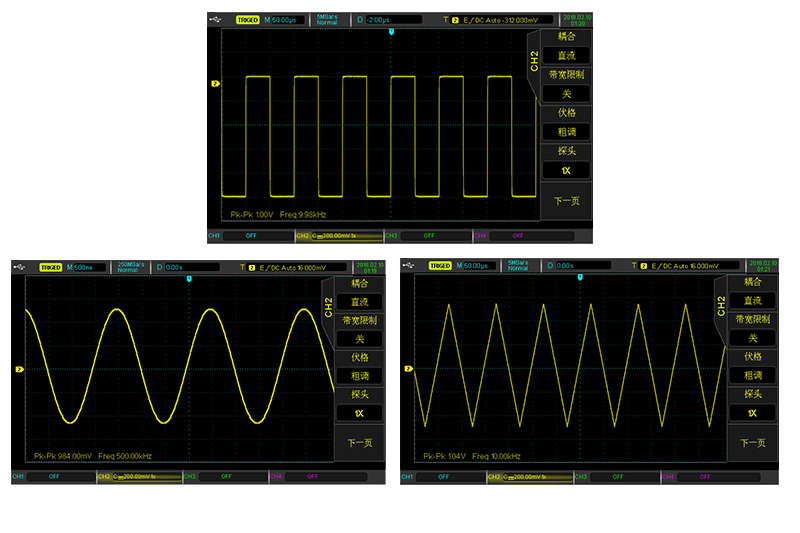

低频输出提供内部调制源：正弦波，方波，三角波。 |  |
| 型号名称 | 频率范围 | 频率分辨率 | 相位噪声 | 输出功率 （指标保证） | 调制类型 | 通信接口 |
| MSG150A | 100kHz~15GHz | 0.01Hz | -115dBc/Hz@10kHz（典型值） | -120dBm到+10dBm | AM/FM/ΦM/Pulse | 标配LAN通信接口 |
| MSG200A | 9kHz~20GHz | 0.01Hz | -115dBc/Hz@10kHz（典型值） | -120dBm到+10dBm | AM/FM/ΦM/Pulse | 标配LAN通信接口 |
关键词:
微波信号源
MSG200A
20GHz信号源
| 技术指标 | |||
| 型号 | MSG150A | MSG200A | |
| 频率 | |||
| 频率范围 | 100kHz~15.0GHz | 9kHz~20GHz | |
| 频率分辨率 | 0.01Hz | ||
| 内部基准 | |||
| 基准频率 | 10MHz | ||
| 温度稳定度 | ±1.0ppm | ||
| 内部参考输出 | 典型值 | 10MHz,≥+8dBm | |
| 外部参考输出 | 0dBm~+10dBm | ||
| 频谱纯度 | |||
| 谐波 | 典型值 | ≤-30dBc(0dBm输出) | |
| 非谐波 | 典型值 | ≤-60dBc(0dBm输出) | |
| 单边带相噪 | f=1GHz | ≤-115dBc/Hz@10kHz | |
| 幅度 | |||
| 输出功率范围 | 最大输出功率 | +10dBm | |
| 最小输出功率 | -120dBm | ||
| 功率准确度 | ≤±1.0dB(ALC打开) | ||
| 频率/幅度扫描 | |||
| 扫描方式 | 步进扫描，列表扫描 | ||
| 扫描范围 | 仪器设置频率/幅度范围内 | ||
| 步进变化 | 线性变化 | ||
| 扫描点数 | 步进扫描：2~65535; 列表扫描：2~16383 | ||
| 驻留时间 | 10ms~50s | ||
| 触发方式 | 自动扫描、外部触发、按键触发 | ||
| 内部调制源 | ||
| 波形 | 正弦波，方波，三角波 | |
| 频率范围 | 正弦波 | 1Hz~500kHz |
| 三角波 | 1Hz~100kHz | |
| 方波 | 1Hz~20kHz | |
| 输出电平 | 0.2Vp-p~2Vp-p | |
| 调制 | ||
| 模拟调制(AM/FM/φM),支持内外调制源 | ||
| 调幅(AM) | 调制深度 | 0 %~90 % |
| 调制频响范围 | 10Hz~20kHz | |
| 调频(FM) | 最大频偏 | N⁰ ×64MHz(标称值) |
| 调制频响范围 | 10Hz~200kHz | |
| 调相(φM) | 最大相偏 | N×6rad(标称值) |
| 调制频响范围 | 10Hz~200kHz | |
| 脉冲调制 | ||
| 通断比 | ≥70dB | |
| 脉冲周期 | 400ns~160s | |
| 脉冲宽度 | 200ns~85s | |
| 接口 | ||
| 射频输出 | SMA,50 Ω | |
| LF输出 | SMA,50 Ω | |
| 功能性接口 | 接口名称 | 外脉调输入、内部脉冲输出、外部触发输入、内部触发输出、外部调制输入、10M参考输入 输出、AM调制输入、FM调制输入、扫描使能输出 |
| 接口类型 | SMA | |
| LAN通信接口 | 10/100Base-T | |
| 基本数据 | ||
| 工作温度范围 | 典型范围 | -10°℃至+50°℃ |
| 储存温度范围 | -40°C至+70°C | |
| 电源 | DC | 典型值+12V±5%,最大电流2A |
| 尺寸(长×宽×高) | 245mm×190mm×44mm | |
| 重量 | 约1.5kg | |
手册
发表时间：2024-04-22
在线购买
安徽白鹭电子科技有限公司
地址：安徽省合肥市高新区创新产业园一期C4座7F
邮编：230088
| 配置 | 描述 | 订货号 |
| 主机 | 微波信号源模块 | MSG150A、MSG200A |
| 附件 | CD光盘(用户手册、编程手册) | |
| 电源适配器(标准+12V电源适配器) |
