SC5065 300kHz至6.5GHz两端口USB模块式矢量网络分析仪|Copper Mountain (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

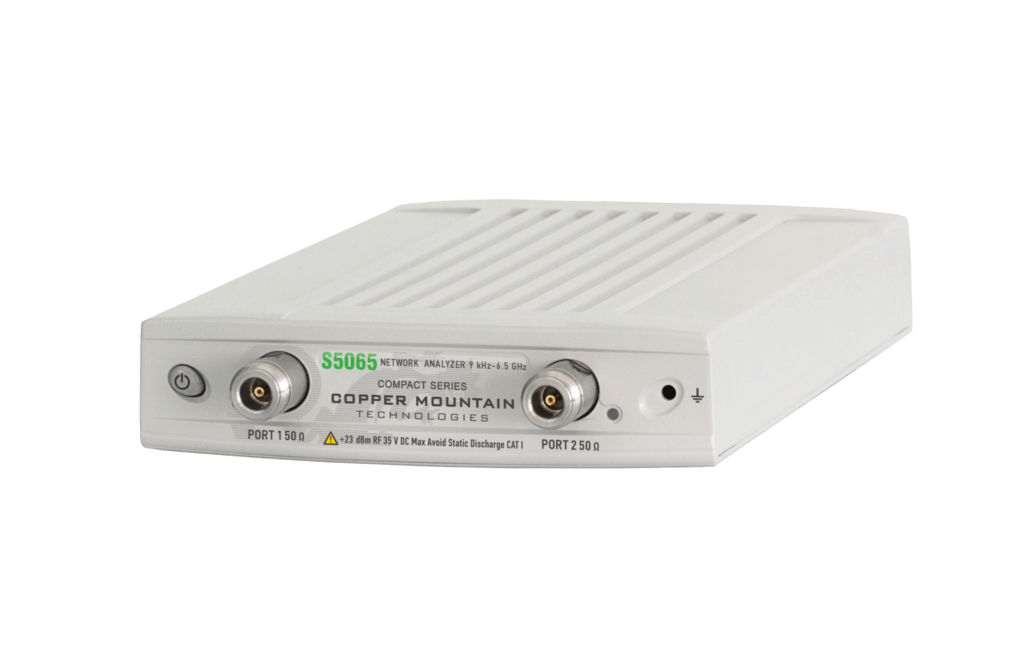

SC5065 是一款 2 端口 6.5 GHz 矢量网络分析仪，具有出色的动态范围、快速的测量速度和高输出功率，采用紧凑的封装，并具有最大的标准软件功能集。
VNA 和 ACM 交付时附带不含数据的工厂校准证书。可以使用 ISO17025/Z540-1 认可的可追溯校准证书和不确定度的附加选项，但需要在订购时指定。
SC5065 VNA 包括一个 RF 测量模块以及位于通过 USB 接口连接到测量硬件的 PC、笔记本电脑、平板电脑或 x86 板式计算机上的 S2 Windows 或 Linux 操作系统。 S2软件可以安装在多台计算机上，方便分析仪测量模块的共享使用。
SC5065 的应用包括设计、开发、验证和制造满足现代工业需求的组件、器件和各种设备。相关行业包括电信、汽车、物联网、航空航天和医疗设备等。
频率范围：9 kHz 至 6.5 GHz
宽输出功率范围：-45 dBm 至 +15 dBm
动态范围：140dB（10 Hz 中频带宽）典型值*
每点测量时间：16 µs每点，最小典型值*
逻辑通道：最多16个逻辑通道，每个通道最多16个迹线
自动化编程：支持Python, LabVIEW, MATLAB, .NET等语言
时域测试
频率偏移模式：矢量混频器校准测量
测量点数：最多500,001个测量点
校准方法：多种精密校准方法和自动校准
关键词:
频率范围：300 kHz - 6.5 GHz
宽输出功率范围：-45 dBm 至 +15 dBm
动态范围：140 dB（10 Hz 中频带宽）典型值
每点测量时间：16 µs每点，最小典型值
逻辑通道：最多16个逻辑通道，每个通道最多16个迹线
自动化编程：支持Python, LabVIEW, MATLAB, .NET等语言
时间域和门控转换：已包含
频率偏移模式：包括矢量混频器校准测量
测量点数：最多500,001个测量点
校准方法：多种精密校准方法和自动校准
传输测量精度：
300 kHz至1 MHz：
0 dB 至 +15 dB：±0.2 dB / ±2°
-40 dB 至 0 dB：±0.1 dB / ±1°
-60 dB 至 -40 dB：±0.2 dB / ±2°
-80 dB 至 -60 dB：±1.0 dB / ±6°
1 MHz至5 MHz：
0 dB 至 +15 dB：±0.2 dB / ±2°
-50 dB 至 0 dB：±0.1 dB / ±1°
-70 dB 至 -50 dB：±0.2 dB / ±2°
-90 dB 至 -70 dB：±1.0 dB / ±6°
5 MHz至4 GHz：
0 dB 至 +15 dB：±0.2 dB / ±2°
-55 dB 至 0 dB：±0.1 dB / ±1°
-75 dB 至 -55 dB：±0.2 dB / ±2°
-95 dB 至 -75 dB：±1.0 dB / ±6°
4 GHz至6.5 GHz：
0 dB 至 +13 dB：±0.2 dB / ±2°
-55 dB 至 0 dB：±0.1 dB / ±1°
-75 dB 至 -55 dB：±0.2 dB / ±2°
-95 dB 至 -75 dB：±1.0 dB / ±6°
反射测量精度：
-15 dB 至 0 dB：±0.4 dB / ±3°
-25 dB 至 -15 dB：±1.0 dB / ±6°
-35 dB 至 -25 dB：±3.0 dB / ±20°
迹线噪声幅度（中频带宽3 kHz）：300 kHz至6.5 GHz 0.003 dB rms
温度依赖性：300 kHz至6.5 GHz 0.02 dB/°C
系统数据：
直接性：46 dB
源匹配：40 dB
负载匹配：46 dB
反射跟踪：±0.10 dB
传输跟踪：±0.08 dB
有效系统数据：
阻抗：50 Ohm
测试端口连接器类型：N型，母头
测试端口数量：2
频率范围：300 kHz至6.5 GHz
全频率精度：±5·10⁻⁶
频率分辨率：1 Hz
测量点数：2至500,001
测量带宽：1 Hz至1 MHz
动态范围：
300 kHz至1 MHz：125 dB
1 MHz至5 MHz：135 dB（典型值138 dB）
5 MHz至4 GHz：140 dB
4 GHz至6.5 GHz：138 dB（典型值140 dB）
未校正系统性能：
直接性：15 dB
源匹配：15 dB
负载匹配：15 dB
系统与电源：
操作系统：Windows 7及以上
CPU频率：1.5 GHz
内存：1 GB
接口：USB 2.0
连接器类型：USB B
输入功率（VNA）：9 V DC至15 V DC
输入功耗（VNA）：18 W
电源供应（主插座）：110-240 V，50/60 Hz
功耗（主插座）：21 W
推荐工厂校准间隔：3年
尺寸：
长度：297 mm
宽度：160 mm
高度：44 mm
重量：1.7 kg（60 oz）
环境规格：
工作温度：+5 °C至+40 °C（41 °F至104 °F）
存储温度：-50 °C至+70 °C（-58 °F至158 °F）
湿度：25 °C（77 °F）时90%
大气压力：70.0 kPa至106.7 kPa
SC5065 VNA 具有工程师期望的所有软件功能，无需额外费用。标准软件功能包括：
具有多种迹线格式的线性/对数扫描
功率扫描
时域和门控转换
频偏模式
夹具模拟（嵌入/去嵌入）
16 个独立通道，每个通道最多 16 条迹线
具有标记搜索工具和标记数学、各种转换算法以及通过/失败标准的限制测试等的标记。
LabView、Python、MATLAB、.NET 等中的测试自动化编程
CMT 的制造测试插件可将 VNA 集成到您的生产测试系统中。
数据表
步骤文件
手册
软件
S2 VNA Windows 软件 | S2 Windows 软件发行说明 | S2 VNA Linux 软件
测试自动化
编程示例 | 编程指南 | S2 LabVIEW 驱动程序
