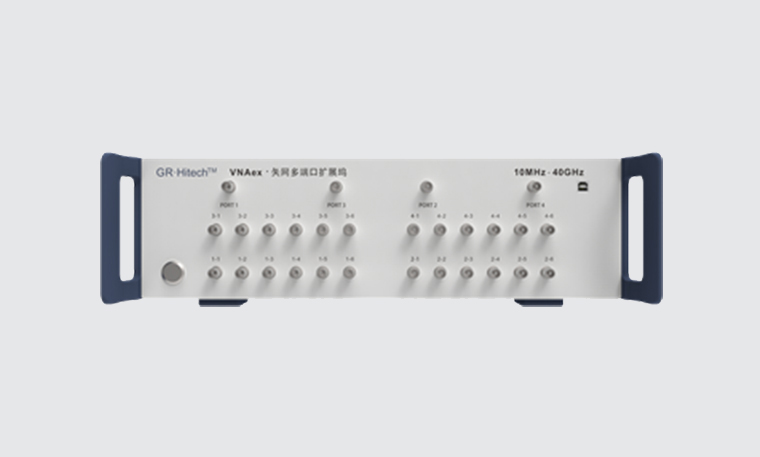

NAex配合矢网，可以对矢量网络分析的端口进行扩展，对多通道被测件进行一键式测试。 配合预装的GRHitech iTest自动测试软件平台，还可以简化用户测试任务的复杂性，实现多项参数的一键化测试，提供系统级的自动化测试。
频率范围10MHz至9/14/20GHz动态范围115dB（1GHz～9GHz）高达16端口
■ 频率范围:100kHz~8.5GHz
■ 端⼝数量:最⾼24 ports，N型■ 超⾼动态范围:>135dB@8.5GHz(typ.)■ 超低迹线噪声:<0.005dbrms(ifbw70khz>■ 输出功率范围:-55dBm~+10dBm
- «
- 1
- »
同厂商产品
频率范围：9 kHz 至 9GHz宽输出功率范围：-45 dBm 至 +15 dBm动态范围：140dB（10 Hz 中频带宽）典型值*每点测量时间：16 µs每点，最小典型值*逻辑通道：最多16个逻辑通道，每个通道最多16个迹线自动化编程：支持Python, LabVIEW, MATLAB, .NET等语言时域测试频率偏移模式：矢量混频器校准测量测量点数：最多500,001个测量点校准方法：多种精密校准方法和自动校准
SN5090系列 300kHz至9GHz多端口USB模块式矢量网络分析仪|Copper Mountain (在产)
参考价格 ： $ 43,495/$ 57,995/$ 69,995/$ 79,995/$ 83,995/$ 89,995
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

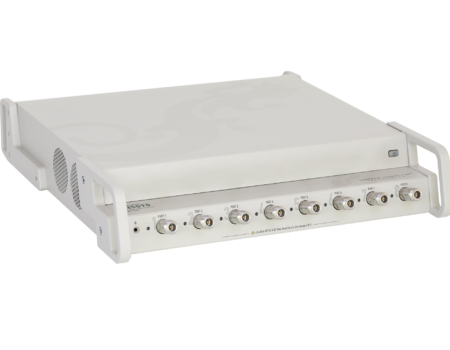

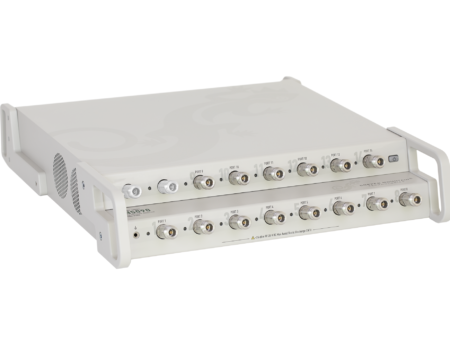

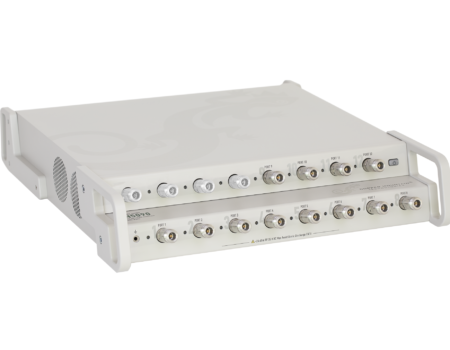

SN5090 多端口 VNA 是一款价格具有竞争力的多功能多端口解决方案，具有出色的动态范围和测量速度。具有6、 8、10、12、14 和 16 端口配置。
SN5090 VNA 是紧凑型 VNA 系列的有机扩展，可实现 VNA 测量的全部复杂性、简化的校准过程并缩短测试时间。 SN5090 硬件可安装在 19 英寸机架上，并采用坚固耐用的端口连接器，其符合人体工程学的定位可简化电缆连接。 SN5090 采用 CMT 的下一代软件，提供与 Linux 和 Windows 操作系统兼容的直观且现代的用户界面。
VNA 交付时附带不含数据的工厂校准证书。可以使用 ISO17025/Z540-1 认可的可追溯校准证书和不确定度的附加选项，但需要在订购时指定。
SN5090 多端口 VNA 是一款多功能多端口解决方案，可对各种 DUT 进行可靠且准确的测试：多端口天线、集成电路、开关、互连器、电缆组件、双工器等。
相关应用包括电信、汽车、卫星、航空航天、国防以及许多其他需要多个输入/输出组件的行业。
查看我们的 应用 页面，了解 CMT VNA 如何扩展许多行业和应用中工程师的工作范围。
频率范围：9 kHz 至 9GHz
宽输出功率范围：-45 dBm 至 +10 dBm
动态范围：140dB（10 Hz 中频带宽）典型值*
每点测量时间：24 µs每点，最小典型值*
时域测试
测量点数：最多500,001个测量点
校准方法：多种精密校准方法和自动校准
端口数：6、8、10、12、14、16
关键词:
频率范围：300 kHz - 9 GHz
宽输出功率范围：-45 dBm 至 +10 dBm
动态范围：140 dB（10 Hz 中频带宽）典型值
每点测量时间：24 µs每点，最小典型值
时间域和门控转换：已包含
测量点数：最多500,001个测量点
校准方法：精密校准方法和自动校准
端口数量：6端口、8端口、10端口、12端口、14端口和16端口可选
传输测量精度：
300 kHz至5 MHz：
0 dB 至 +10 dB：±0.2 dB / ±2°
-30 dB 至 0 dB：±0.1 dB / ±1°
-50 dB 至 -30 dB：±0.2 dB / ±2°
-70 dB 至 -50 dB：±1.0 dB / ±6°
5 MHz至6 GHz：
0 dB 至 +10 dB：±0.2 dB / ±2°
-60 dB 至 0 dB：±0.1 dB / ±1°
-80 dB 至 -60 dB：±0.2 dB / ±2°
-98 dB 至 -80 dB：±1.0 dB / ±6°
6 GHz至9 GHz：
0 dB 至 +10 dB：±0.2 dB / ±2°
-55 dB 至 0 dB：±0.1 dB / ±1°
-75 dB 至 -55 dB：±0.2 dB / ±2°
-93 dB 至 -75 dB：±1.0 dB / ±6°
反射测量精度：
-15 dB 至 0 dB：±0.4 dB / ±3°
-25 dB 至 -15 dB：±1.0 dB / ±6°
-35 dB 至 -25 dB：±3.0 dB / ±20°
迹线噪声幅度（中频带宽3 kHz）：
300 kHz至6 GHz：0.002 dB rms
6 GHz至9 GHz：0.004 dB rms
温度依赖性：
300 kHz至6 GHz：0.02 dB/°C
6 GHz至9 GHz：0.04 dB/°C
系统数据：
阻抗：50 Ohm
测试端口连接器类型：N型，母头
测试端口数量：根据型号不同，有6至16个端口
频率范围：300 kHz至9 GHz
全频率精度：±5·10⁻⁶
频率分辨率：1 Hz
测量带宽：1 Hz至300 kHz
动态范围：
300 kHz至5 MHz：110 dB（典型值125 dB）
5 MHz至6 GHz：138 dB（典型值140 dB）
6 GHz至9 GHz：125 dB（典型值130 dB）
未校正系统性能：
直接性：15 dB（300 kHz至6 GHz），10 dB（6 GHz至9 GHz）
源匹配：15 dB
负载匹配：15 dB
电源和系统：
操作系统：Windows 7及以上
CPU频率：1.5 GHz
内存：1 GB
接口：USB 2.0
连接器类型：USB B
输入功率：100-253 V, 50/60 Hz
功耗：根据型号不同，功耗从50 W至85 W不等
推荐工厂校准间隔：3年
尺寸（以SN5090-06为例）：
长度：436 mm
宽度：425 mm
高度：96 mm
重量：12.8 kg
环境规格：
工作温度：+5 °C至+40 °C（41 °F至104 °F）
存储温度：-50 °C至+70 °C（-58 °F至158 °F）
湿度：25 °C（77 °F）时90%
大气压力：70.0 kPa至106.7 kPa
SN5090 多端口 VNA 具有工程师期望的所有软件功能， 无需额外费用。标准软件功能包括：
具有多种迹线格式的线性/对数扫描
功率扫描
时域和门控转换
夹具模拟（嵌入/去嵌入）
具有标记搜索工具和标记数学、各种转换算法以及通过/失败标准的限制测试等的标记。
测试自动化编程
数据表
