MSG760B 9kH至6GHz模块式矢量信号发生器|白鹭电子 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

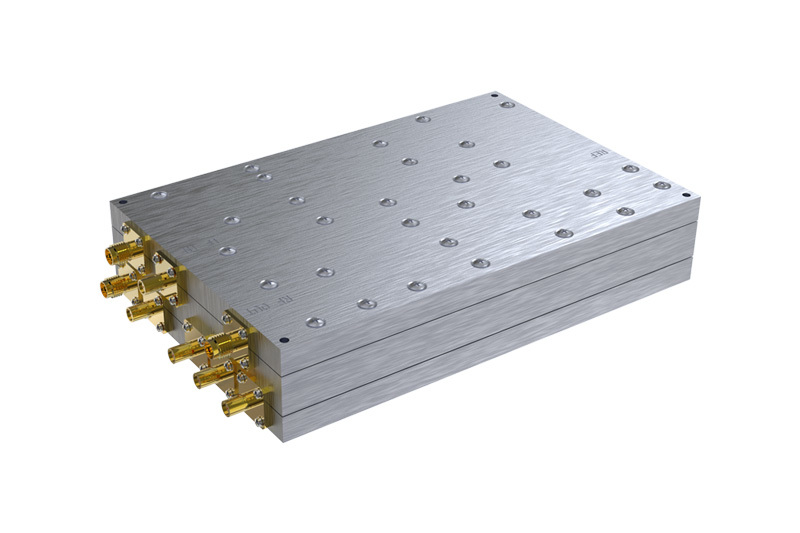

MSG700 系列信号发生器模块拥有丰富的功能和灵活集成的体积，模块具备了连续波信号、模拟调制、脉冲调制、数字调制、幅 / 频扫描、线性调频以及上变频等多种功能，适用于教学科研、产品开发和系统集成。A 型系列模块侧重于模拟信号调制，其最大模拟调制速率高达 1MHz;B 型模块侧重于数字调制，内置 IQ 调制器，可以灵活支持各种通信数据链、标准公网通信和有线数字电视广播等基带数据的输入 I/Q调制，最大基带调制带宽高达 20MHz，方便用户进行实验平台搭建。完备的标准 SCPI 命令集和通用 USB 及 LAN 接口，为您进行远程控制和二次开发带来了极大的便捷。
MSG760B 9kH至6GHz模块式矢量信号发生器|白鹭电子
频率范围为9kHz至6.0GHz；
输出功率-120dBm至+10dBm；
支持各种模拟调制AM/FM/ФM，A型最高调制率可达1MHz；
支持脉冲调制，最小脉宽纳秒级；
支持通用数字调试信号输出；
支持线性调频功能，可模拟雷达信号输出；
可定制专用通信调制方式（SSB/DSB/CW）；
作为上变频装置，允许外输入中频信号；
提供内部调制源：正弦波，方波，三角波，锯齿波；
标配USB/LAN接口，提供标准的SCPI命令集；
功耗低、重量轻和体积小巧，适合系统集成和安装。

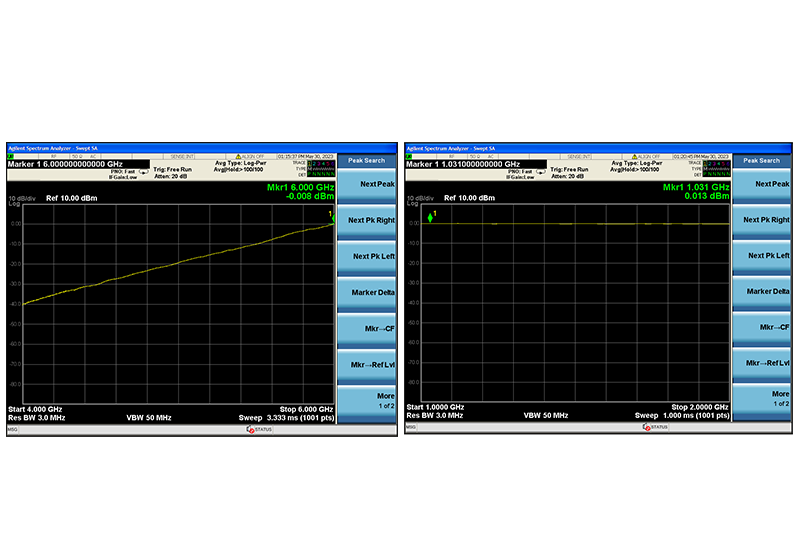

 | 宽频带、高性能具有超宽频带、优异的性能，体积小，可靠性高，功能配置灵活，可应用于多种测量场合。 |

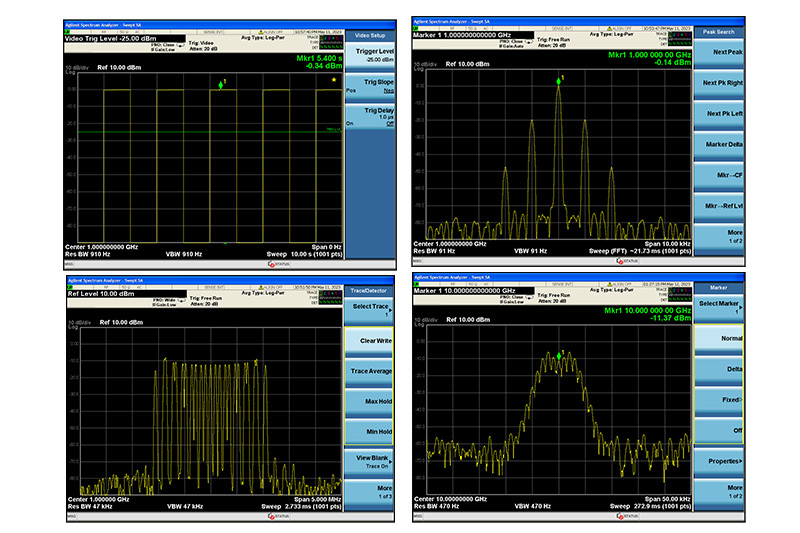

支持多种多种调制方式支持多种模拟调制、数字调制、脉冲调制等。 自带多种内部调制源，支持外部调制源输入。 |  |
 | 幅频扫描支持频率扫描、幅度扫描、频率＋幅度扫描。 |

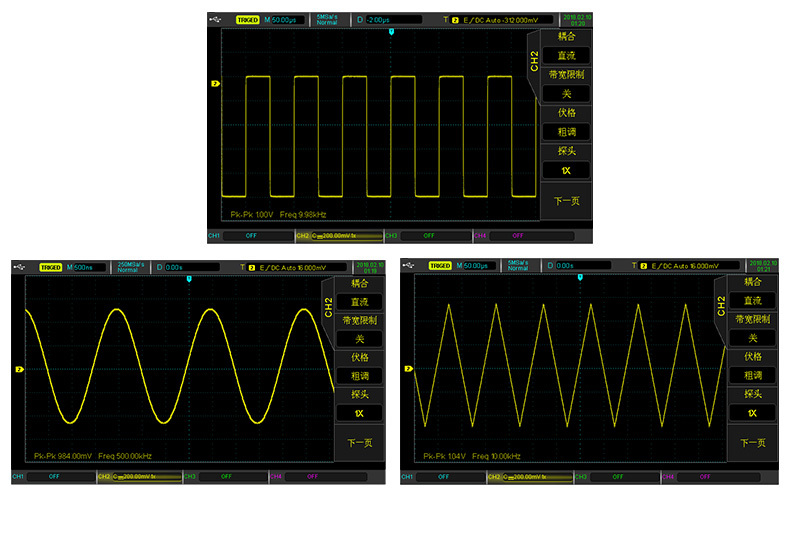

低频输出提供内部调制源：正弦波，方波，三角波。 |  |
| 型号名称 | 频率范围 | 频率分辨率 | 相位噪声 | 输出功率 （指标保证） | 调制类型 | 通信接口 |
| MSG730A | 9kHz~3GHz | 0.23Hz | -93dBc/Hz@10kHz | -120dBm到+10dBm | AM/FM/ΦM/Pulse/ASK/FSK/PSK | 标配USB-DEVICE，LAN和RS232 |
| MSG760A | 9kHz~6GHz | 0.23Hz | -98dBc/Hz@10kHz | -120dBm到+10dBm | AM/FM/ΦM/Pulse/ASK/FSK/PSK | 标配USB-DEVICE，LAN和RS232 |
| MSG730B | 9kHz~3GHz | 0.23Hz | -93dBc/Hz@10kHz | -120dBm到+10dBm | AM/FM/ΦM/Pulse/ASK/FSK/PSK/IQ | 标配USB-DEVICE，LAN和RS232 |
| MSG760B | 9kHz~6GHz | 0.23Hz | -98dBc/Hz@10kHz | -120dBm到+10dBm | AM/FM/ΦM/Pulse/ASK/FSK/PSK/IQ | 标配USB-DEVICE，LAN和RS232 |
关键词:
| 技术指标 | |||||
| 型号 | MSG730A | MSG760A | MSG730B | MSG760B | |
| 频率 | |||||
| 频率范围 | MSG730A/B:9kHz~3.OGHz | ||||
| MSG760A/B:9kHz~6.OGHz | |||||
| 频率分辨率 | 0.23Hz | ||||
| 内部基准 | |||||
| 基准频率 | 10MHz | ||||
| 温度稳定度 | ±1.0ppm | ||||
| 内部参考输出 | 典型值 | 10MHz,≥+2dBm | |||
| 频谱纯度 | |||||
| 谐波 | 典型值 | MSG730:≤-30dBc;MSG760:≤-35dBc | |||
| 非谐波 | 典型值 | MSG730:≤-50dBc;MSG760:≤-60dBc | |||

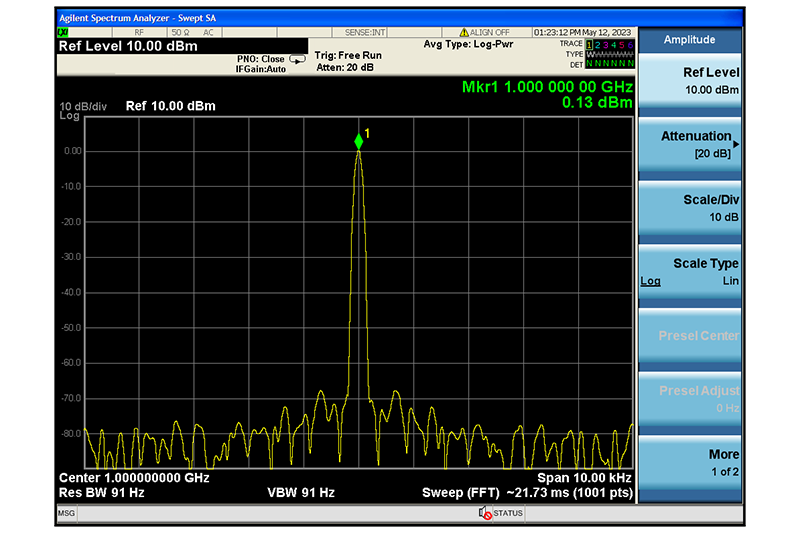

| 单边带相噪 | f=1GHz | MSG730:-93dBc/Hz@10kHz | |||
| MSG760:-98dBc/Hz@10kHz | |||||
| 幅度 | |||||
| 输出功率范围 | 9kHz~50kHz | -120dBm~0dBm | |||
| 50kHz~6.0GHz | -120dBm~+10dBm | ||||
| 功率准确度 | ±1.5dB(典型值) | ||||
| 幅度/频率扫描 | |||||
| 扫描方式 | 步进扫描，列表扫描 | ||||
| 扫描范围 | 仪器幅度范围内/仪器频率范围内 | ||||
| 步进变化 | 线性变化 | ||
| 扫描点数 | 线性变化 | 2~65535 | |
| 步进扫描 | 2~16383 | ||
| 驻留时间 | 5ms~50s | ||
| 触发方式 | 自动、外部触发 | ||
| 内部调制源(LF) | |||
| 波形 | 正弦波，方波，三角波，锯齿波 | ||
| 频率范围 | 正弦波 | 1Hz~500kHz | |
| 三角波/锯齿波 | 1Hz~100kHz | ||
| 方波 | 1Hz~20kHz | ||
| 调制 | |||
| 模拟调制(AM/FM/φM),支持内外调制源 | |||
| 调幅(AM) | 调制深度 | 0%~100% | 0%~100% |
| 调制速率 | 20Hz~1MHz | 1Hz~1MHz | |
| 调频(FM) | 最大频偏 | 5MHz | 5MHz |
| 调制速率 | 20Hz~1MHz | 1Hz~1MHz | |
| 调相(φM) | 调制相位 | 0°~360° | 0°~360° |
| 调制速率 | 20Hz~1MHz | 1Hz~1MHz | |
| 数字调制，支持内外调制源 | |||
| IQ调制器 | ——— | 有 | |
| 内部源 | ASK/2FSK/4FSK/8FSK/2PSK/4PSK/8PSK | 支持通用的数字调制(选件) | |
| 外部源 | Arb方式(IQ数据) | ||
| 脉冲调制 | |||
| 通断比 | ≥60dB(MSG730),≥70dB(MSG760) | ||
| 脉冲周期 | 200ns~160s | ||
| 脉冲宽度 | 100ns~85s | ||
| 线性调频 | |||
| 扫描范围 | 最大范围 | 20MHz(MSG730选件：50MHz) | |
| 扫描时间 | lus~2s | ||
| 射频上变频 | |||
| 输入中频范围 | MSG730A/B:190MHz±30MHz | ||
| MSG760A/B:200MHz±10MHz | |||
| 输入信号幅度 | -50dBm~0dBm | ||
| 输出信号频率 | MSG730A/B:201MHz~3.OGHz | MSG760A/B:61MHz~6.OGHz | |
| 接口 | |||
| 射频输出 | SMA,50Ω | ||
| LF输出 | SMA,50Q | ||
| 功能性接口 | 接口名称 | 外部中频输入、外脉调输入、外部触发输入、外部调制输入、10M参考输入/输出 | |
| 接口类型 | SMA | ||
| USB通信接口 | USB2.0(设备端) | ||
| USB通信接口 | 10/100 Base-T | ||
| 基本数据 | |||
| 工作温度范围 | 典型范围 | -10°C至+50°℃ | |
| 储存温度范围 | -40°℃至+70℃ | ||
| 电源 | DC | 典型值+12V±5%,最大电流1.5A | |
| 尺寸(长×宽×高) | MSG730A/B:145mm×95mm×28mm MSG760A/B:165mm×122mm×28mm | ||
| 模块重量 | MSG730A/B:约500g MSG760A/B:约700g | ||
