频率范围100kHz至6/12/20/26GHz
采用超稳定的温度补偿频率参考 (OCXO) 运行，以确保极良好的频率稳定度
具有0.001Hz频率分辨率和极低的相位噪声（1GHz载波：-130dBc/Hz@100kHz）
非常好的信号纯度，非谐波杂散低至-80dBc
宽广且精确的输出功率范围
完整的调制功能，例如AM、FM，PM，脉冲和脉冲码型等以及多种调制复合输出
30µs的高速切换（频率和幅度）
扫描，触发功能和灵活的外部参考频率（介于1至250 MHz之间）
低功耗：可选用内置电池供电或允许在户外现场应用中将电池移动电源用于直流电源供电
各种机箱外壳形式：便携式/台式，19英寸机架安装式等
本地前面板触摸屏操作，USB，以太网和可选的GPIB通信端口，以及使用GUI软件或ATE命令，由PC操控的本地或远程操作（SCPI 1999）
APSINxxG 系列微波模拟信号发生器，涵盖从低至 100kHz 到6、12、20 和 26 GHz 的连续频率输出范围，分辨率为0.001Hz，微波模拟信号发生器并具有低相位噪声和30μs的频率和幅度高速切换等特点。微波模拟信号发生器的功耗非常低，甚至可以支持内置电池供电工作。APSINxxG 系列提供精确调整的输出功率范围和低杂散。其基于小数分频方式的内部频率合成技术可实现低 SSB 相位噪声和mHz分辨率。
APSINxxG系列微波模拟信号发生器—输出可达26GHz
APSINxxG系列微波模拟信号发生器产品型号：
| 主机型号 | 频率输出范围（标准） | 频率输出范围（选件） |
| APSIN06G | 9kHz ~ 6GHz | |
| APSIN12G | 100kHz~12GHz | 9kHz ~ 12GHz |
| APSIN20G | 100kHz ~ 20GHz（20.5GHz可设） | 9kHz ~ 20GHz |
| APSIN26G | 100kHz ~ 26GHz（30GHz可设） | 9kHz ~ 26GHz |
APSINxxG系列微波模拟信号发生器主要特征：
采用超稳定的温度补偿频率参考 (OCXO) 运行，以确保极良好的频率稳定度
具有0.001Hz频率分辨率和极低的相位噪声（1GHz载波：-130dBc/Hz@100kHz）
非常好的信号纯度，非谐波杂散低至-80dBc
宽广且精确的输出功率范围
完整的调制功能，例如AM、FM，PM，脉冲和脉冲码型等以及多种调制复合输出
30µs的高速切换（频率和幅度）
扫描，触发功能和灵活的外部参考频率（介于1至250 MHz之间）
低功耗：可选用内置电池供电或允许在户外现场应用中将电池移动电源用于直流电源供电
各种机箱外壳形式：便携式/台式，19英寸机架安装式等
本地前面板触摸屏操作，USB，以太网和可选的GPIB通信端口，以及使用GUI软件或ATE命令，由PC操控的本地或远程操作（SCPI 1999）
APSINxxG系列射频和微波信号发生器适用于实验室，生产车间和室外领域的许多应用
作为通用便携式RF信号源，用于电子，无线，卫星模块和系统的严格测试
理想的ADC时钟
低相位噪声本振
EMC / EMI测试
服务，维护和验证
信号模拟(雷达，模拟调制的无线电，无线和卫星，航空航天与国防等)
特别是用于系统集成的19英寸机架安装版本
微波模拟信号发生器主要技术规格：
| 参数 | Min | Type | Max | 备注 |
| 频率范围 | 100kHz | 26GHz | ||
| 9kHz | 26GHz | 选件9k | ||
| 频率分辨率 | 0.001Hz | |||
| 相位分辨率 | 0.01度 | |||
| 功率范围 | -20dBm | +15dBm | ||
| -20dBm | +25dBm | 选件HP | ||
| -90dBm | +22dBm | 选件PE3+HP | ||
| 功率分辨率 | 0.01dB | |||
| 频率/幅度切换时间 | 500μs | |||
| 30μs | 选件FS | |||
| SSB相位噪声@500MHz | ||||
| @10Hz | -74dBc/Hz | |||
| @1kHz | -126dBc/Hz | |||
| @100kHz | -137dBc/Hz | |||
| SSB相位噪声@4GHz | ||||
| @10Hz | -68dBc/Hz | |||
| @1kHz | -108dBc/Hz | |||
| @100kHz | -119dBc/Hz | |||
| SSB相位噪声@20GHz | ||||
| @10Hz | -51dBc/Hz | |||
| @1kHz | -91dBc/Hz | |||
| @100kHz | -104dBc/Hz | |||
| 噪底@10GHz | -140dBm | |||
| 谐波 | -40dBc | -30dBc | ||
| 非谐波杂散 | -80dBc | -45dBc | ||
| 调制 | 扫描、AM、FM、PM、脉冲和脉冲码型等，多种调制复合 | |||
| 脉冲上升/下降时间 | 5ns | |||
| 脉冲宽度 | 30ns | 5s | ||
| 扫描步进时间 | 40μs | 19998s | 选件FS | |
| 尺寸 (W x L x H), 重量 | 173.6 x 261.7 x 116.9 mm [6.83 x 10.30 x 4.60 in], 2.5 kg |
APSINxxG系列微波模拟信号发生器SSB相位噪声性能曲线
APSINxxG微波模拟信号发生器典型频率切换时间（12GHz至14GHz）
APSINxxG系列微波模拟信号发生器主要订货信息：
| 型号 | 描述 |
| APSIN06G | 9kHz~6GHz信号发生器主机（标配HP高功率输出选件） |
| APSIN12G | 100kHz~12GHz信号发生器主机 |
| APSIN20G | 100kHz~20GHz信号发生器主机 |
| APSIN26G | 100kHz~26GHz信号发生器主机 |
| Opt 9K | 频率范围扩展至9kHz选件 |
| Opt FS | 超快频率/幅度切换选件，低至30μs |
| Opt NM | 移除调制功能 |
| Opt B3 | 内置可充电电池选件 |
| Opt HP | 高功率输出选件，高至+25dBm |
| Opt PE3 | 机械衰减器选件，低端输出功率至-90dBm |
| Opt GPIB | GPIB接口选件 |

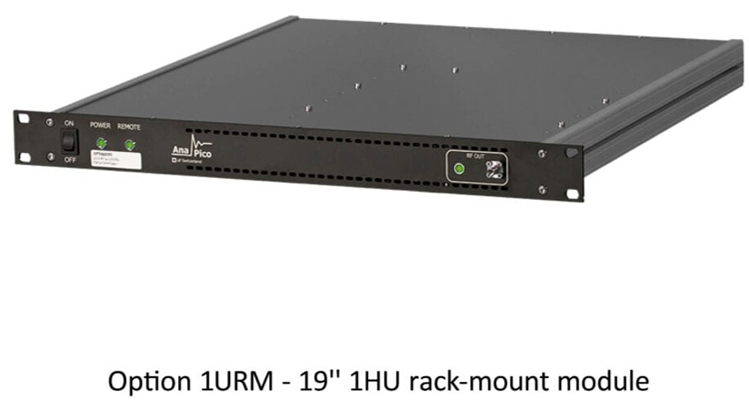

| Opt 1URM | 19" 1U高度上架机箱版本选件 |
| Opt REAR | 将输出移至后面板选件 |
| Opt EB3 | 外置电池供电接口适配器选件 |
