频率20MHz至18GHz调谐时间200us相位噪声≤-120dBc/Hz@10kHz(典型值,采用内部参考时钟)中频频率76.8/70MHz中频带宽500/300kHz和40/20MHz可选中镜频抑制≥100dB
频率6GHz至26.5GHz调谐时间350us(Typ),500us(Max)相位噪声≤-85dBc/Hz@10kHz(典型值,采用内部参考时钟)中频频率160MHz/3.5GHz&4.9GHz中频带宽80MHz/1GHz中镜频≥95dB

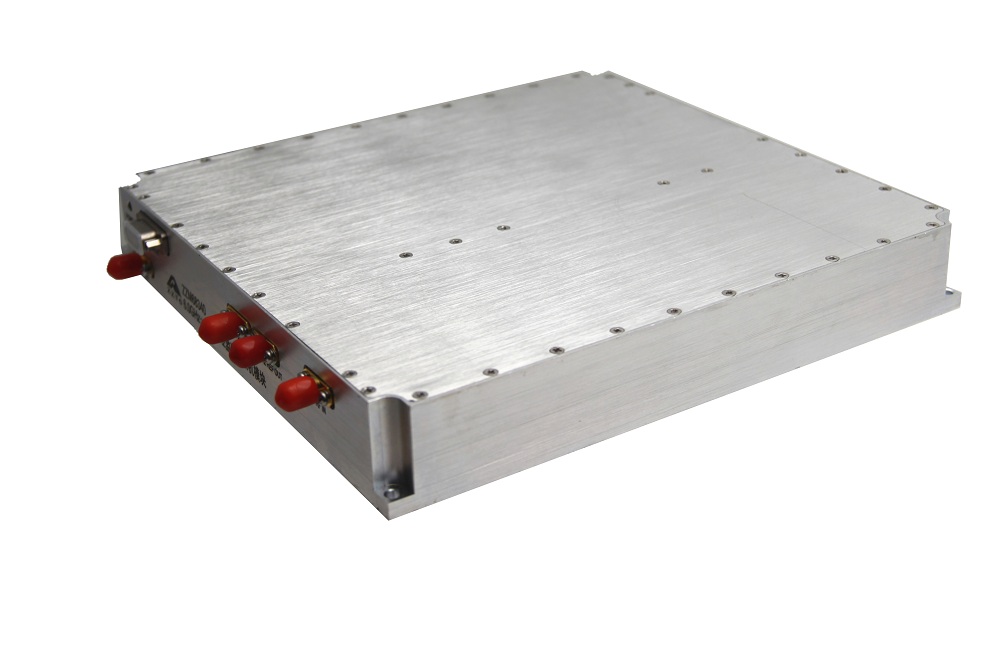

ZZM68336 3GHz至18GHz 监测接收机模块/射频前端/下变频器|众志天成 (在产)

频率3GHz至18GHz

调谐时间200us(Typ),350us(Max)

相位噪声≤-95dBc/Hz@10kHz(典型值,采用内部参考时钟)

中频频率76.8MHz

中频带宽500kHz和40MHz可选

中镜频抑制≥100dB


参考价格 :
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

支持MGC控制

支持前置预选功能

支持射频信号监测接收与测向功能

具有低噪声、常规、低失真三种工作模式

支持内外部参考时钟和参考时钟输出功能

具有上电自检、本振失锁、过功率、过温告警等功能


电子对抗

射频微波测试仪表

频谱分析仪、信号分析仪

无线电监测、侦察及频谱管理

适用于3GHz~18GHz宽带无线信号接收

规格

指标

接收频率范围

3GHz~18GHz

调谐时间

200us(Typ),350us(Max)

调谐分辨率

10kHz

调谐频率误差

≤1×10-7×标称值+10Hz(采用内部参考时钟)

相位噪声

≤-95dBc/Hz@10kHz(典型值,采用内部参考时钟)

噪声系数

≤14dB(常温,低噪声模式)

中频频率

76.8MHz

中频模拟宽带

500kHz和40MHz可选

带内波动

≤±1dB

链路最大净增益

50dB

MGC程控范围

射频衰减控制30dB,程控步进1dB;中频控制30dB,程控步进1dB

中频抑制

≥100dB

镜频抑制

≥100dB

内部虚假型号

≤-110dBm

二阶截点

≥55dBm(低失真模式)

三阶截点

≥20dBm(低失真模式)

外形尺寸

230mm×220mm×30mm

监控接口

J30J-15ZKP
