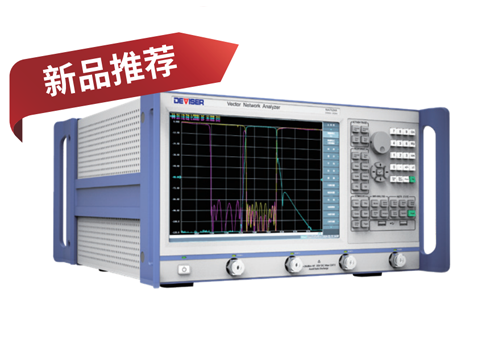

类似产品
● 12.1 英寸 1280*800 TFT 触摸屏；● 宽的频率覆盖范围：300kHz 到 22GHz；● 宽的动态范围：＞ 115dB；● 极低的迹线噪声：＜ 0.005dBrms；● 快速的测量速度：40usec/ 点；● 精确的误差修正与校准功能；● 通过 USB、LAN 和 GPIB 接口进行系统互联。
同厂商产品
SP809B(9KHz~9GHz)频率范围:9KHz~9GHz动态范围:152 dB (3 Hz IFBW)输出功率:15 dBm(50 MHz ~ 6 GHz)轨迹噪声:0.0015 dB r.m.s本底噪声:-140 dBm
SP850B(100KHz~50GHz)频率范围:100KHz~50GHz动态范围:150dB（10Hz IFBW)迹线噪声:0.0015dB r.m.s输出功率:10 dBm(10 MHz ~ 6.5 GHz)本底噪声:-144 dBm
SP820B 9KHz至20GHz矢量网络分析仪|普尚 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
SP820B可覆盖9KHz到20GHz的频率范围,内置电流源、频谱分析硬件（选件），提供广泛的测量应用软件，可使用户对射频测试结果进行深入分析。其强大的功能可以简化测试系统，加快对测试系统的重新配置和校准，加快测试速度，提高测试吞吐量。同时可避免使用额外连接和外部开关时带来的损耗，提高测试精度。无论在研发还是生产环节，SP800B都能以其卓越的性能给用户带来最佳测试方案！
-频率覆盖9 KHz - 20GHz，并具有极宽的动态范围（150 dB)，可完全捕获宽带设备响应以及滤波器等高隔离度被测器件的响应；
-高达15MHz的IFBW可大大加快测量速度，最大程度地提高生产线上的测试吞吐量；
-0.0015dBrms低轨迹噪声和0.005dB/℃高温度稳定度消除测量中的不确定性，可大大提高生产产量；
-SP820B/SP850B集多种测量功能于一身，可以完成S参数、频谱分析、脉冲调制、直流测试、TDR等多种测量功能。仪器高度的集成化，使得无需其他测试硬件即可完整地表征现代化设备，显著节省测试时间。
SP820B主要技术指标：
| 频率特性 | ||
| 频率范围 | 9KHz～20GHz | |
| 频率分辨率 | 1Hz | |
| 频率准确度 | ±25 ppb | |
| 动态范围 | ||
| 最大系统动态范围(典型值) | 150dB (10Hz IFBW) | |
| 测试端口输出 | ||
| 功率扫描范围(典型值) | -60～13dBm (10MHz～4.5GHz) | |
| 功率分辨率 | 0.01dB | |
| 测试端口输入 | ||
| 幅度迹线噪声(典型值) | 0.0005dB rms (100KHz～6GHz) | |
| 相位迹线噪声(典型值) | 0.003 °rms (300KHz～6GHz) | |
| 温度稳定度(典型值) | 0.005dB/℃ | |
| 脉冲射频测量 | 正常模式(典型值) | 快速模式(典型值) |
| 脉冲宽度设置范围 | 100ns-10s | |
| 脉冲调制开/关比 | 80dB(9KHz4.5GHz) 70dB(4.5KHz～15GHz) 70dB(15KHz～20GHz) | 50dB(9KHz～4.5GHz) 40dB(4.5KHz～15GHz) 35dB(15KHz～20GHz) |
| 一般特性 | ||
| 扫描速度 | 4.4ms (IFBW=1MHz,201点，未校准) | |
| IF带宽范围 | 1Hz～30 MHz | |
| 测试端口 | 2/4个端口,3.5mm阳性连接器,50Ω(标称值) | |
| 外设接口 | USB接口,LAN接口,HDMI接口,VGA接口,GPIB接口(选配) | |
| 外形尺寸 (宽×高×深,含把手、底脚和垫脚) | 460mm×280mm×333mm | |
| 最大功耗 | 450W | |
