IQS2400A-SIPI超宽带信号记录回放仪|中星联华|中星联华科技（北京）有限公司 (在产)

1.19寸标准4U机箱，可支持上架安装 2.单通道12-bit ADC，采样率高达2.4GSPS； 3.双通道14-bit DAC，采样率高达2.4GSPS； 4.实时持续记录速度高达2.4GB/s； 5.Windows 7®专业工作站与高性能的英特尔® CoreTM i7处理器 6.支持NTFS文件格式最大支持32TB的存储能力 7.RAID级别支持0，1，5，6，10等多种模式 8.简洁方便的存储控制软件界面 9.尺寸：482mm×177mm×650mm（W×H×D）；厂家：中星联华|中星联华科技（北京）有限公司产地：中国北京

参考价格：

厂家：中星联华|中星联华科技（北京）有限公司（收录29个产品）

产地：中国北京

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

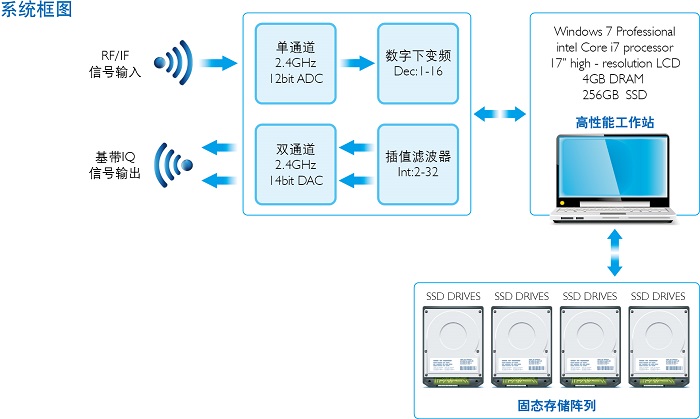

Sinolink公司IQS2400A-S1P1型超宽带信号记录回放仪，支持1GHz带宽信号的采集与回放，采样率高达2.4 GSPS，数据记录速度高达2.4GB/s。超宽带信号记录回放仪由高性能的ADC、FPGA、DAC和大容量固态FLASH或高性能磁盘阵列组成，广泛适用于军用、民用领域的雷达、通信、导航及电子战等多种环境下的信号高速采集记录回放任务。配合Sinolink公司 SFUC系列宽带上、下变频器可实现高达40GHz信号的采集记录和高保真回放。

应用:雷达/电子战/复杂电磁环境

IQS2400A-SIPI超宽带信号记录回放仪特点：

1.19寸标准4U机箱，可支持上架安装
2.单通道12-bit ADC，采样率高达2.4GSPS；
3.双通道14-bit DAC，采样率高达2.4GSPS；
4.实时持续记录速度高达2.4GB/s；
5.Windows 7®专业工作站与高性能的英特尔® CoreTM i7处理器
6.支持NTFS文件格式最大支持32TB的存储能力
7.RAID级别支持0，1，5，6，10等多种模式
8.简洁方便的存储控制软件界面 9.尺寸：482mm×177mm×650mm（W×H×D）；

软件界面

SignalBoxManage软件具备信号采集和回放的控制、管理和状态显示功能，包括记录文件的管理，记录文件的大小、采集速度显示等功能；SignalOverView软件支持对大数据文件的快速浏览、分析和文件加工处理等功能，可方便用户从海量数据中定位感兴趣的数据段进行个性化的处理。

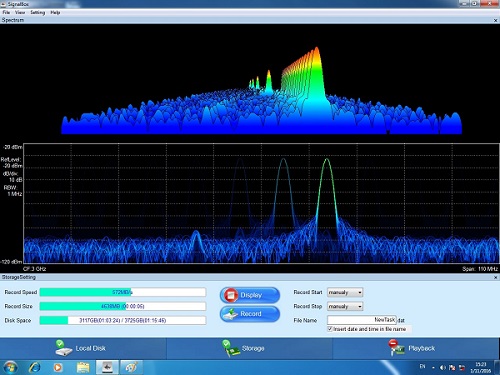

SignalBoxManager信号采集回放管理软件

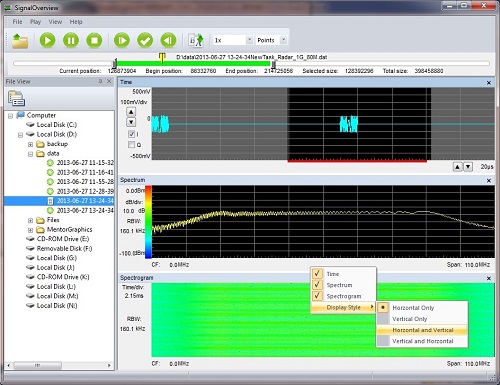

SignalOverView信号文件快速浏览软件

关键词:

中星联华

射频记录仪

射频信号记录

射频信号回放仪

IQ记录与分析


IQS2400A-SIPI 超宽带信号记录回放仪
系统平台
操作系统		Windows 7 Ultimate
处理器		Intel i7 Processer
操作系统硬盘		512GB high speed SSD
内存		4Gbytes
显示		Built-in 17” high-resolution LCD 1280x1024 pixels
内置固态存储阵列容量		Up to 32TB
文件类型		NTFS file format
网络接口		1 Gb Ethernet Port，可扩展10Gb Ethernet Port
USB接口		USB 2.0 x2, USB 3.0 x2
扩展视频接口		DVI，HDMI

信号采集
输入接口		Back panel female SMA connector
输入类型		AC-coupled
量化位数		12-bit
ADC采样频率		Up to 2.4GSPS
输入信号带宽		Up to 1GHz
数字抽取		1x, 2x, 4x, 8x or 16x
输入量程		Max. 5dBm
输入阻抗		50Ω

信号回放
输出接口		Back panel female SMA connector
输出类型		AC-coupled
DAC数据位宽		16-bit
DAC采样频率		Up to 2.4GSPS
输出信号带宽		Up to 1GHz
数字插值		2x, 4x, 8x ,16x or 32x
输出量程		Max. 1.0Vp-p
输出阻抗		50Ω

物理参数
尺寸		482mm×177mm×650mm（L×W×D）
净重		25kg
操作温度		0℃ to + 40℃
存储温度		-40℃ to +85℃
环境湿度		10% to 90%
功率要求		220V AC, 50Hz, Max.300W

存储选件记录时间对照表：
通道数	带宽		采样率	记录速率	记录时间	记录时间	记录时间
					选件SSD8	选件SSD16	选件SSD32
1	1000MHz		2400MSPS	2400MB/s	1小时	2小时	4小时
1	500MHz		1200MSPS	2400MB/s	1小时	2小时	8小时
1	250MHz		500MSPS	1200MB/s	2小时	4小时	16小时
1	125MHz		250MSPS	600MB/s	4小时	8小时	32小时
1	62.5MHz		125MSPS	300MB/s	8小时	16小时	64小时
1	31.25MHz		62.5MSPS	150MB/s	16小时	32小时	8天

手册

射频信号采集记录回放产品目录手册.pdf

发表时间：2024-02-29

下载

IQS2400A-SIPI 超宽带信号记录回放仪产品手册.pdf

发表时间：2024-02-29

下载

中星联华科技（北京）有限公司

网址：www.sinolink-technologies.com

地址：北京经济技术开发区荣华南路15号院中航技广场C座5层、14层

售前咨询：400-1818-879

电话：010-81028321

传真：010-81028322

邮箱：sales@sinolink-technologies.com

代理渠道：

1.中国大陆地区

北京东方中科集成科技股份有限公司

电话: 010-68715566

公司网站:https://www.dfzk.com

地址: 北京市海淀区阜成路67号银都大厦12层

--------------------------------------------------------------------------------------------------------------------------

2.台湾、东南亚地区

艾尔锜科技股份有限公司

电话：+886-2-7729 6766

传真： +886-2-7729 5766

网址：http://www.archiactek.com/

地址：234新北市永和区福和路275号8楼

选件名称	说明
IQS2400A-S1P1-BOX	便携式记录回放仪平台，I7处理器，4GB内存，512GB固态硬盘
IQS2400A-S1-S1200	采集选件，采样率1.2GSPS，量化位数12位
IQS2400A-P1-P1200	回放选件，采样率1.2GSPS，量化位数14位
IQS2400A-S1-S2400	采集选件，采样率2.4GSPS，量化位数12位*
IQS2400A-P1-S2400	回放选件，采样率2.4GSPS，量化位数14位
IQS2400A –SSD8	固态存储选件，容量8TB
IQS2400A –SSD16	内部存储选件，容量16TB
IQS2400A –SSD32	内部存储选件，容量32TB
IQS2400A -10Gb	双端口万兆网数据接口
SignalBoxManage	数据采集回放管理软件
SignalOverView	信号文件快速浏览软件
