● 适用工作频率范围为700MHz-70GHz;●在700MHz到60GHz工作频率范围内射频隔离度大于70dB；●屏蔽箱内射频反射率低于-30dB；●适用于大多数外形尺寸小于6.5英寸的DUT测试；●典型的远场测试距离为100mm;●针对大规模生产的测试要求进行了优化；●气动抽屉的设计可以完全自动化；●输入电源：交流100-240V/50H。

BJ-8607 24至90GHz紧缩场测试解决方案屏蔽箱/暗室|博杰

●用于实验室环境下的毫米波OTA测试;●高精度的反射面为黑盒测试提供了一个直径200毫米的静区;●同时配备高精度的两轴定位器相结合，能够快速和准确地测量为各种尺寸的DUT天线；●通过TTL硬件信号触发的快速测量功能；●该系统能够在间接远场和直接远场测量方法之间切换；●保温箱（可选）可实现-60至130℃的极限温度测试；●结合汽车雷达模拟器，可覆盖速度、距离及角度等关键参数测试

BJ-8603 24至90GHz紧缩场测试解决方案屏蔽箱/暗室|博杰

● BJ-8603测试系统包括一个紧凑的微波暗室和一个紧缩场，设计用于实验室环境下的毫米波OTA测试，覆盖频率范围为24至90GHz；●高精度的反射面为黑盒测试提供了一个直径200毫米的静区；●同时配备高精度的两轴定位器相结合，能够快速和准确地测量为各种尺寸的DUT天线；●通过TTL硬件信号触发的快速测量功能；●该系统能够在间接远场和直接远场测量方法之间切换；●保温箱（可选）可实现-40至100℃的极限温度测试；●结合汽车雷达模拟器，可覆盖速度、距离及角度等关键参数测试。

BJ-8856 700MHz至90GHz 紧缩场测试屏蔽箱|博杰 (在产)

● 为5G远场天线测试而设计；

● 工作频率范围：700MHz~90GHz；

● 射频隔离:0.7~90GHz>70dB，吸波棉反射率：24 GHz~50GHz <-30 dB

● 通过TTL硬件信号触发快速测量能力；

● 温控箱（选配）用于从-40到100℃的极端条件测试。

参考价格：

厂家：博杰|珠海博杰电子股份有限公司（收录34个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

● 高精度2轴定位器，可提供快速准确的多尺寸DUT的天线测量；

● 可直接切换间接远场和直接远场；

● 实验室测试设备

● 为5G远场天线测试而设计；

● 工作频率范围：700MHz~90GHz；

● 射频隔离:0.7~90GHz>70dB，吸波棉反射率：24 GHz~50GHz <-30 dB

● 通过TTL硬件信号触发快速测量能力；

● 温控箱（选配）用于从-40到100℃的极端条件测试。

机械规格

内部尺寸	990(W)736(L)1250(H)mm
外形尺寸(无底座)	1240(W)1010 (L)1610(H)mm
外形尺寸(带底座)	1240(W)1010 (L)2000(H)mm
外形尺寸	1225(W)900(L)425(H)mm
操作门尺寸	760(W)*760(H)mm
净重	约350kg
总重	约450kg

电气规格

功率	900W
输入电压	100~120/200~240VAC 50/60Hz
定位器控制界面	USB Type A Female/DB9 Female for RS232/RJ45

机械规格

Theta轴旋转	+/-180deg
Phi轴旋转	+/-180deg
Theta轴精度	+/-0.1deg
Phi轴精度	+/-0.1deg
最大DUT尺寸	300(L)*380(W)mm
最大负载DUT重量	1.5kg

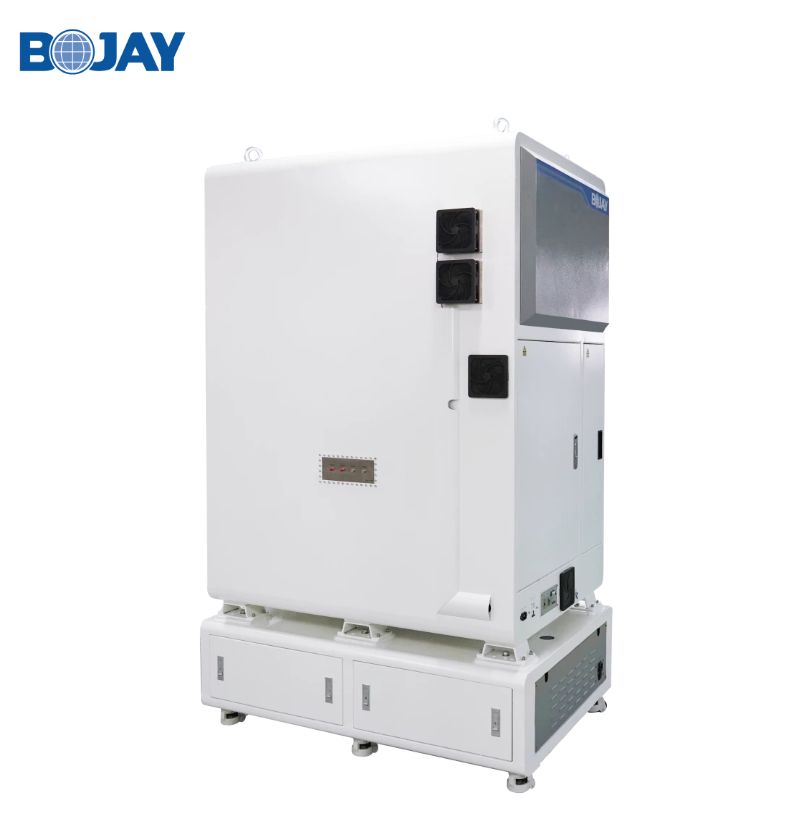

BJ-8856毫米波紧缩场测试屏蔽箱
