商品规格

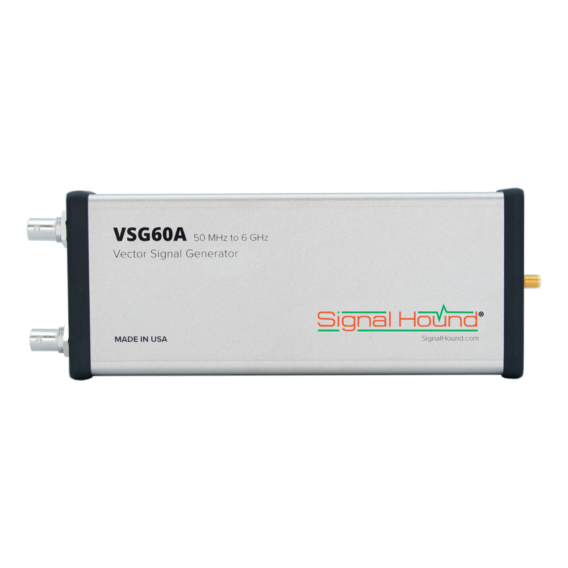

- 商品名称：VSG60A 50MHz至6GHz USB模块式射频矢量信号发生器|Signal Hound
- 商品型号：VSG60A
- 厂家：Signal Hound
- 频率范围：50MHz至6GHz
- 带宽：40MHz
- 类别：矢量信号发生器
- 产地：美国
商品详情
VSG60A具有低相位噪声、灵活的本地振荡器，开关时间为200us可进行跳频扩频测试。双14位DAC使用数字过采样以2倍或3倍I/Q符号速率运行，以提供平坦、干净的基带；并且数字可调的内部VCTCXO确保频率误差在温度下保持在最小，或者外部10MHz输入可以用于零ppm频率误差。触发输出也可用于将VSG60A与其他测试设备同步。
可用调制类型
LTE、802.11a/n/ac/ax、蓝牙LE、自定义OFDM、16/64/256/1024-QAM、2/4/8/16-PSK、2/4/8/16-FSK、ASK、GMSK、AWGN、Ramp/Chirp、步进扫描、多音、脉冲、FM、AM、CW、任意/自定义。
数字调制损伤
自定义信道响应、AWGN、采样率误差、频率和电平偏移、I/Q偏移、频谱反转。
其他功能
使用API以高达51.2 MSPS的任意采样率将自定义I/Q数据连续流式传输到VSG60A。使用外部触发输出同步多个仪器以进行复杂的测量设置。利用10MHz时基输入，确保所有实验室设备之间的频率协

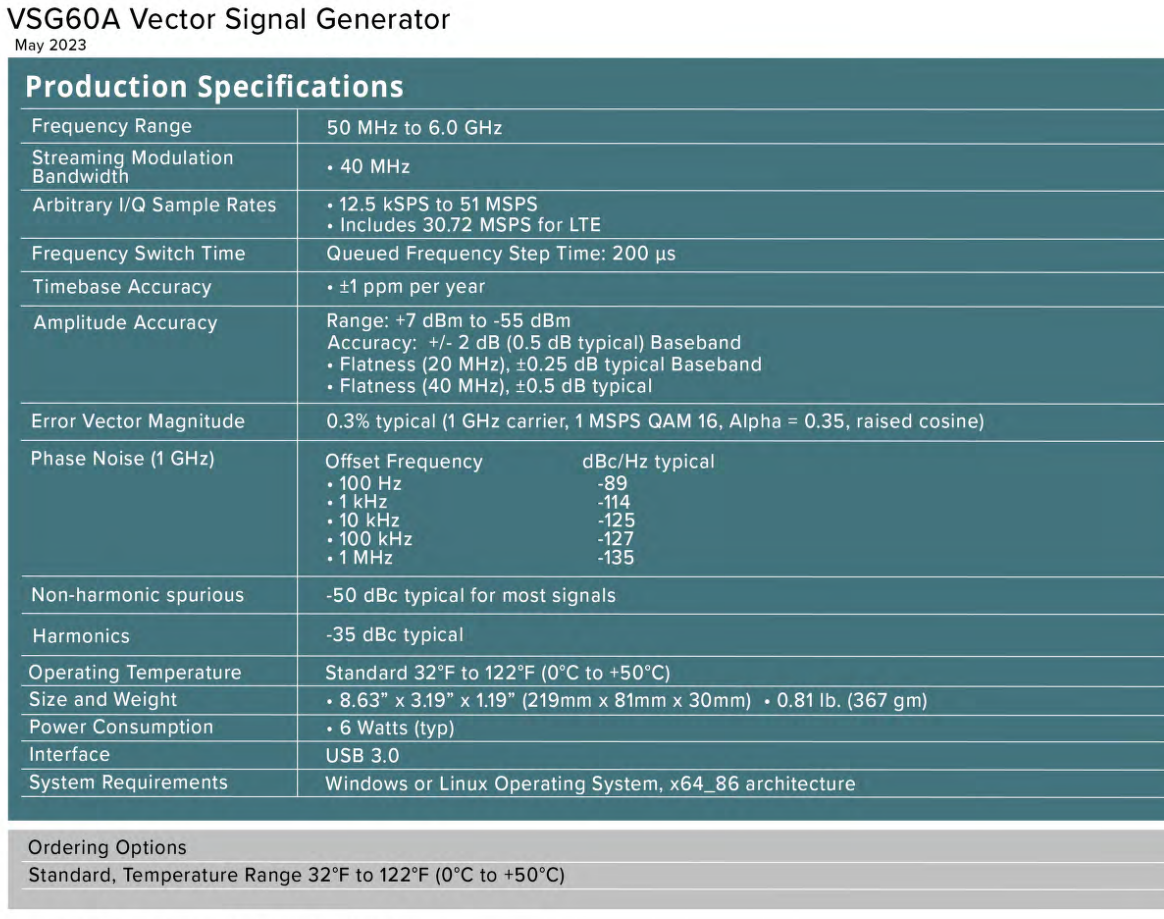

射频频率范围：50 MHz 至 6 GHz
可使用低至 30 MHz 的频率
幅度范围：-55 dBm 至 +7 dBm
可在 -85 dBm 至 +10 dBm 范围内使用，但性能会有所下降
12.5 kSPS 至 51.2 MSPS 的任意 I/Q 采样率
从您的 PC 或笔记本电脑传输几乎任何大小的波形
敏捷、低相位噪声 LO，开关时间为 200 us
幅度、混频器平衡和直流偏移随频率和温度进行校正
FPGA 中的数字过采样、基带滤波以及整个工作范围内的谐波滤波
USB供电
包含强大的软件和 API
典型 EVM：0.3%（1 GHz 载波、1 MSPS QAM16、升余弦）
外部 10 MHz 输入和触发输出
长度低于 9 英寸，重量低于 1 磅。
设备尺寸
| 版本 | |
|---|---|
| 重量 | 0.82 磅（0.4 千克） |
| 尺寸 | 8.63 英寸 x 3.19 英寸 x 1.19 英寸（21.9 x 8.1 x 3 厘米） |
包装尺寸
| 版本 | |
|---|---|
| 重量 | 1.54 磅（0.7 千克） |
| 尺寸 | 10.25 英寸 x 5.44 英寸 x 3.13 英寸（26.04 x 13.8 x 7.95 厘米） |
软件
VSG60 信号生成软件的安装程序。
包括软件、驱动程序和手册。
适用于 64/32 位 Windows 和 64 位 Linux 系统。
编程
包括 VSG60 编程接口，用于低电平直接设备控制。
VSG60 软件的 SCPI 编程手册。
C++ 和 MATLAB 的编程示例。
适用于 64/32 位 Windows 系统和 64 位 Linux。
任意波形示例
存档文件夹包含几个示例 CSV 和二进制格式任意波形，可以使用 VSG60 输出。
手册
所有手册都包含在软件安装程序中。有关各个手册的直接链接，请参见下文。
