110GHz及更高频段矢量网络分析仪VNA技术路径及全球厂商布局

目前，全球实现110GHz及更高频率矢量网络分析仪的技术路径，已形成三条清晰且各有侧重的赛道。

目前实现110GHz或更高频率矢量网络分析仪实现的几种形式，全球各仪器厂家技术格局如何？

110GHz及更高频率段的矢量网络分析仪已成为通信、微波、雷达等领域科研与生产的核心测试设备。目前，全球实现110GHz及更高频率矢量网络分析仪的技术路径，已形成三条清晰且各有侧重的赛道，分别对应着不同的应用场景与成本考量。

一、单机同轴，集成之颠，覆盖低频至110GHz

核心特点：

单台仪器通过同轴接口，无需外置模块即可实现低频至 110/ 120GHz的连续频率覆盖，集成度高。

主要优势：

操作便捷，测试效率高；避免外置模块衔接的信号损耗与误差，测试精度更优。

适用场景：

高端科研、核心器件测试等对精度和便捷性要求极高的场景。

全球代表厂商及产品

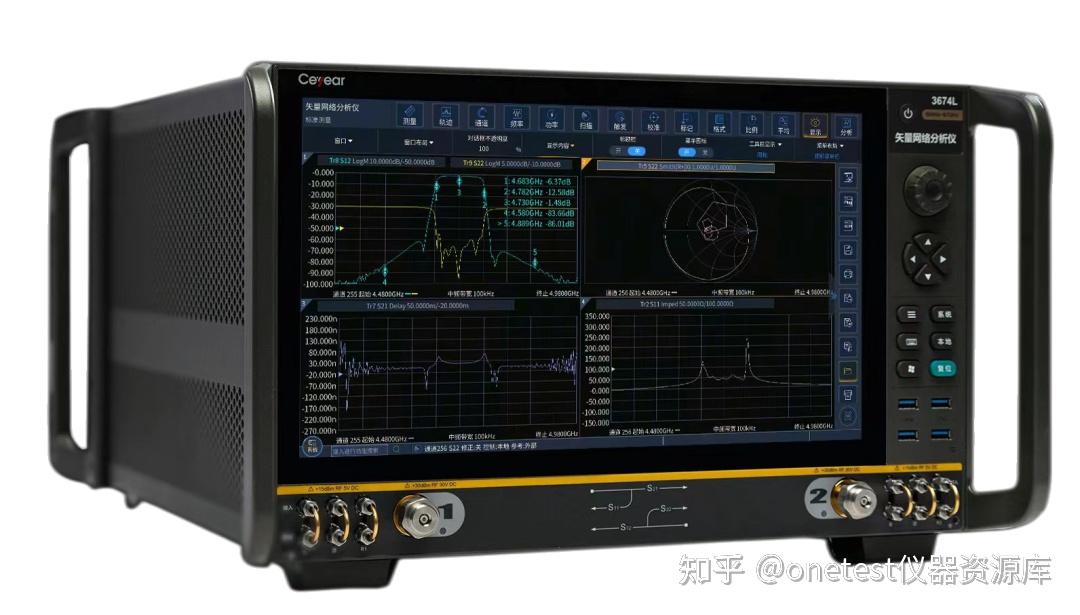

思仪科技3674 系列矢量网络分析仪，覆盖 10MHz 至110/120GHz，2 或 4 端口，全球唯一无需外置模块单机1mm同轴接口实现全频段覆盖。

二、外置模块，单次扫描从低频至110GHz

该形式以现有低频段矢量网络分析仪为基础，通过搭配专用外置高频扩展模块，实现频率范围向110/120GHz的延伸，且能保持单次扫描全频段连续覆盖。其核心优势在于灵活性强，企业或科研机构可基于现有设备升级，无需整体更换仪器，大幅降低高端测试设备的投入成本。

核心特点：

以现有低频段矢量网络分析仪为基础，搭配专用外置高频扩展模块，实现单次扫描全频段连续覆盖。

主要优势：

灵活性强，可基于现有设备升级，无需整体更换，大幅降低投入成本；兼容性广，适配多款主流仪器。

适用场景：

需灵活扩展测试频段、希望利用现有设备升级的企业或科研机构。

全球代表厂商及产品：

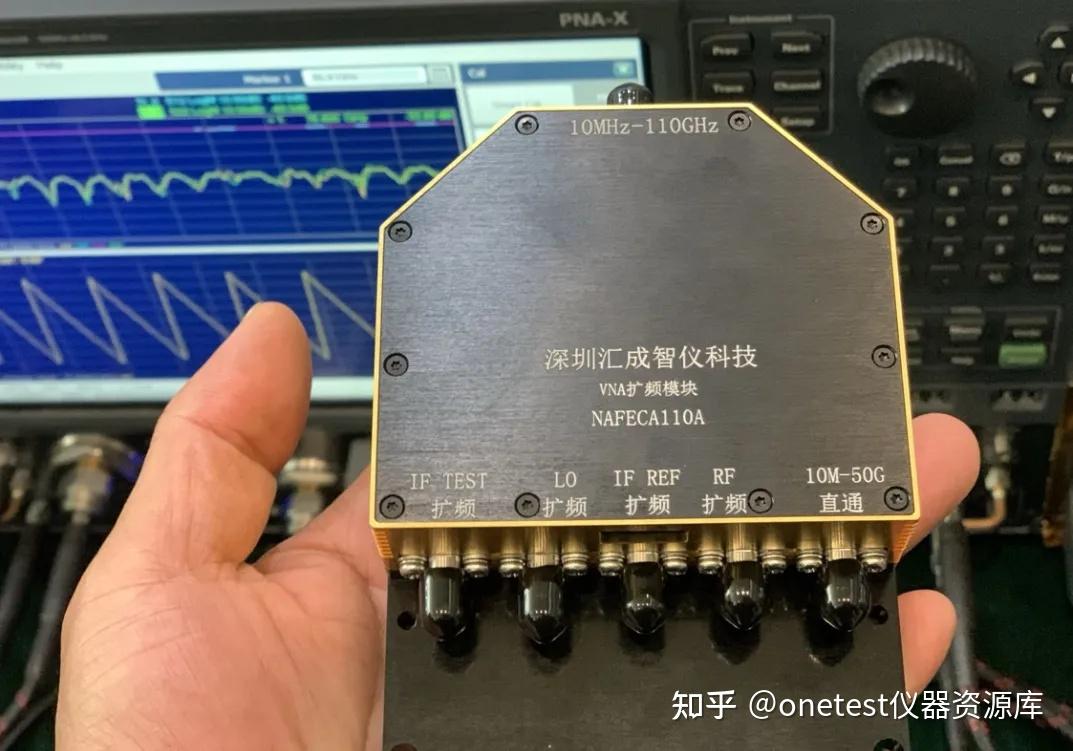

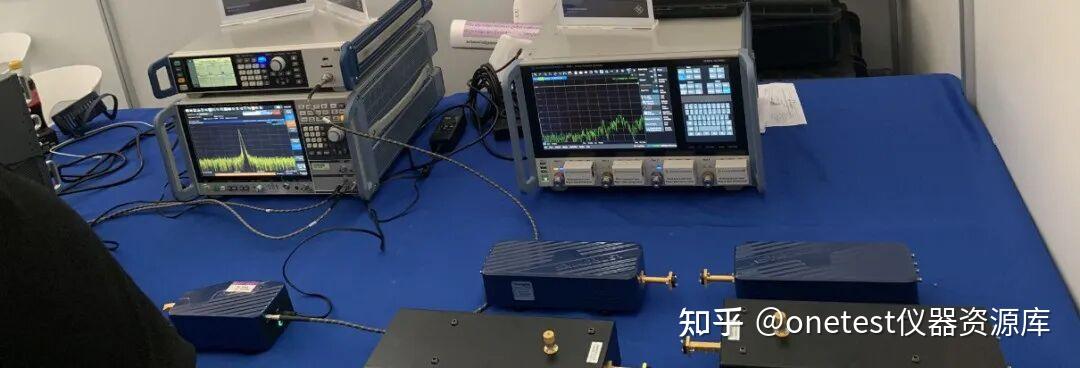

1、国产深圳汇成智仪扩频模块可实现10MHz至110GHz

可适配是德科技、罗德与施瓦茨、思仪科技、玖锦科技、普尚电子、鼎阳科技、威频科技等国内外仪器厂商的高端矢量网络分析仪。

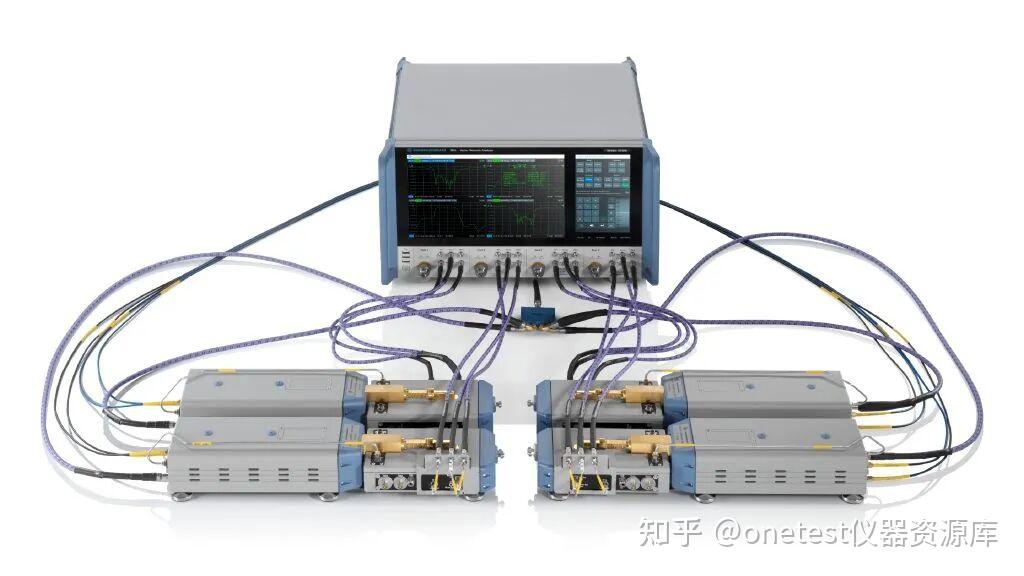

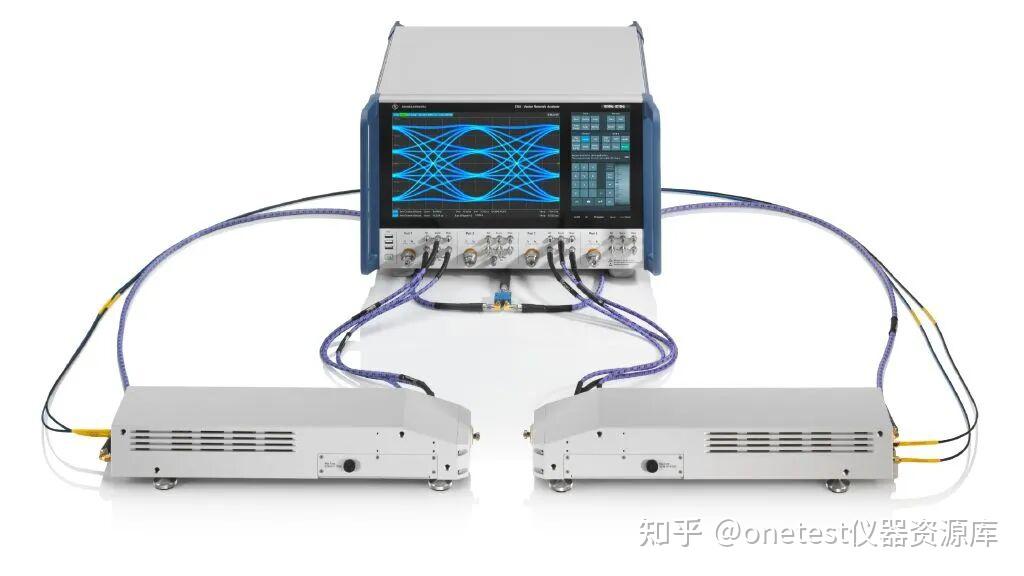

2、罗德与施瓦茨

ZANA67EXT，通过ZNA67搭配扩频模块实现10MHz至110GHz单次扫描频率连续覆盖，可实现2或4端口

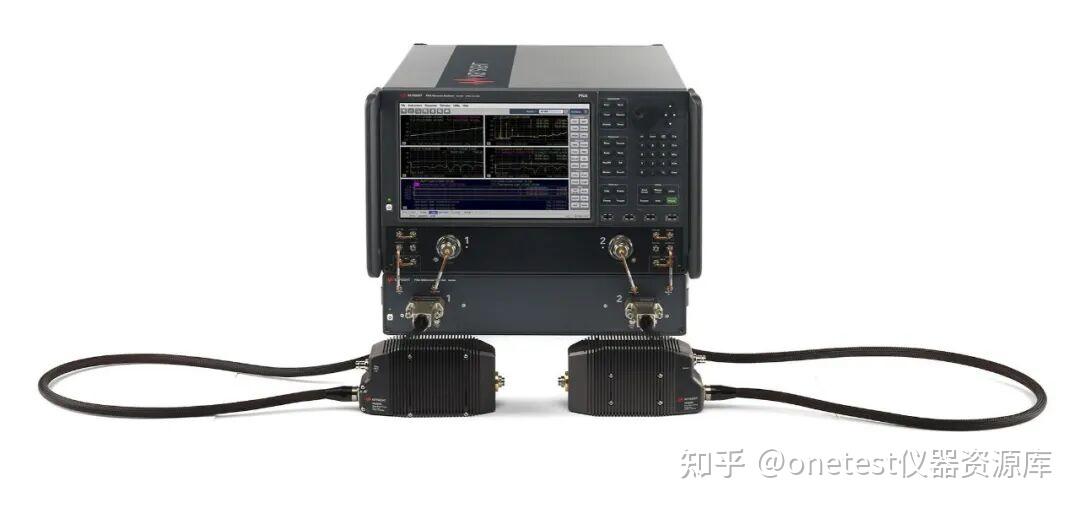

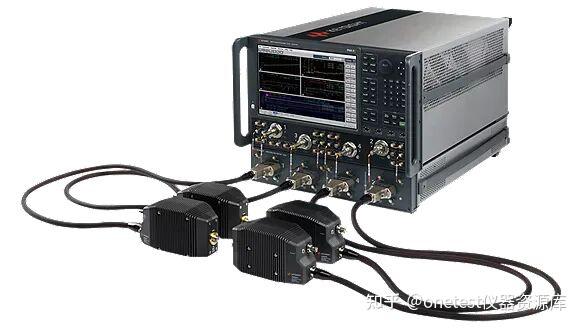

3、是德科技

N5290A 900Hz至110GHz 2或4端口

N5291A 900Hz至120GHz 2或4端口

通过PNA、PNA-X、PNA-PRO搭配外置扩频模块，单次扫描实现900Hz至110/120GHz全频段覆盖

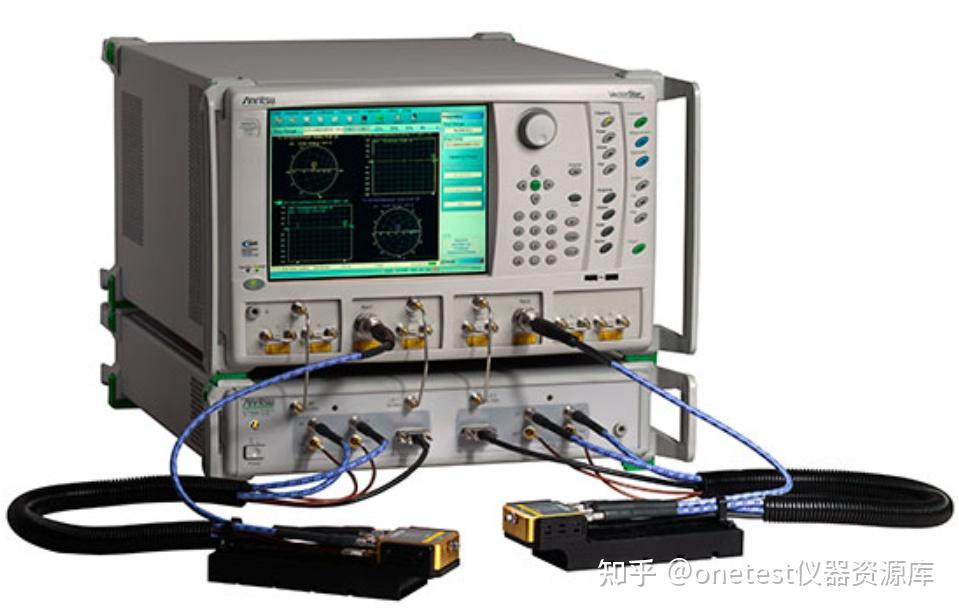

4、安立科技

ME7838系列可以实现最高70kHz至220GHz，0.6mm接口，2端口

ME7838AX：70 kHz至125 GHz（有保证规格）宽带VNA，1毫米同轴输出

ME7838EX：70 kHz 至 110 GHz，宽带 VNA，1 毫米同轴输出

ME7838D：70 kHz 至 145 GHz，宽带 VNA，0.8 毫米同轴输出

ME7838G：70 kHz 至 220 GHz，宽带 VNA，输出 0.6 毫米/G

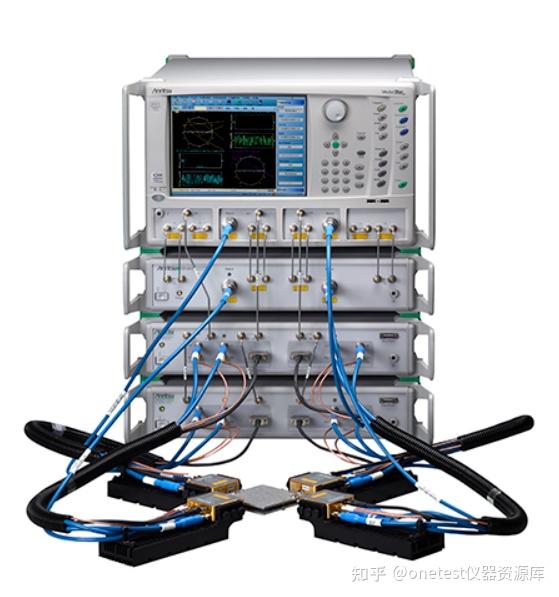

ME7838A4 70 kHz至110、125、145和150 GHz，四端口

三、外置扩频，低频到110GHz非连续分段覆盖

与前两种形式不同，该形式需通过更换不同频段的外置扩频模块，才能实现从低频到110GHz及以上高频段的覆盖，全频段呈非连续状态。

其优势在于前期投入成本最低，可根据具体测试需求，针对性采购对应频段的扩频模块，无需一次性投入全频段设备；现有矢量网络分析仪只需购买相对应的扩频模块即可实现高频率测试。但劣势也较为明显，测试不同频段时需频繁更换模块，操作繁琐，且模块衔接过程中可能影响测试精度，适合测试频段相对固定、测试频次较低，且对成本控制较为严格的场景，如小型企业、专项实验室的针对性测试需求。

核心特点：

需更换不同频段的外置扩频模块，才能实现从低频到 110GHz 及以上的覆盖，全频段呈非连续状态。

主要优势：

前期投入成本最低，可按需采购对应频段模块，无需一次性投入全频段设备。

主要劣势：

测试不同频段需频繁更换模块，操作繁琐；模块衔接可能影响测试精度。

适用场景：

测试频段相对固定、测试频次较低、对成本控制严格的场景（如小型企业、专项实验室）。

常见分段式的扩频模块频段划分：

40 GHz~60 GHz U 波段扩频模块

50 GHz~75 GHz V 波段扩频模块

60 GHz~90 GHz E 波段扩频模块

75 GHz~110 GHz W 波段扩频模块

90 GHz~140 GHz F 波段扩频模块

110 GHz~170 GHz D 波段扩频模块

140 GHz~220 GHz G 波段扩频模块

170 GHz~260 GHz H 波段扩频模块

220 GHz~330 GHz J 波段扩频模块

全球代表厂商及产品：

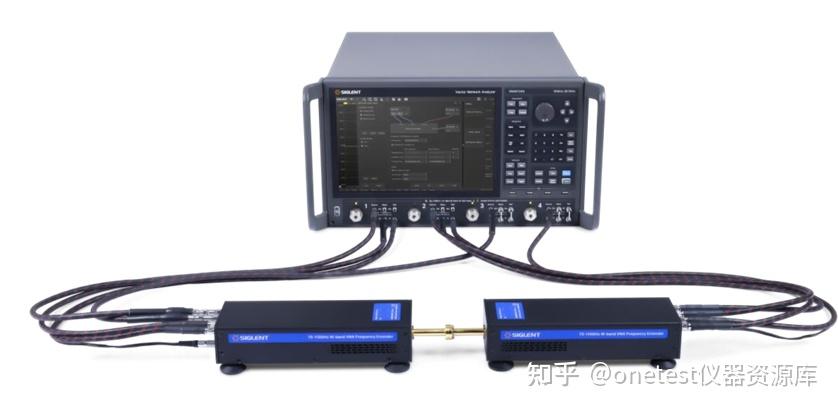

1、鼎阳科技

SNA6000A最高频率达50GHz，可扩展至110GHz，其扩频模块分段：

SVE5075-16 ：50-75 GHz

SVE75110-10：75-110GHz

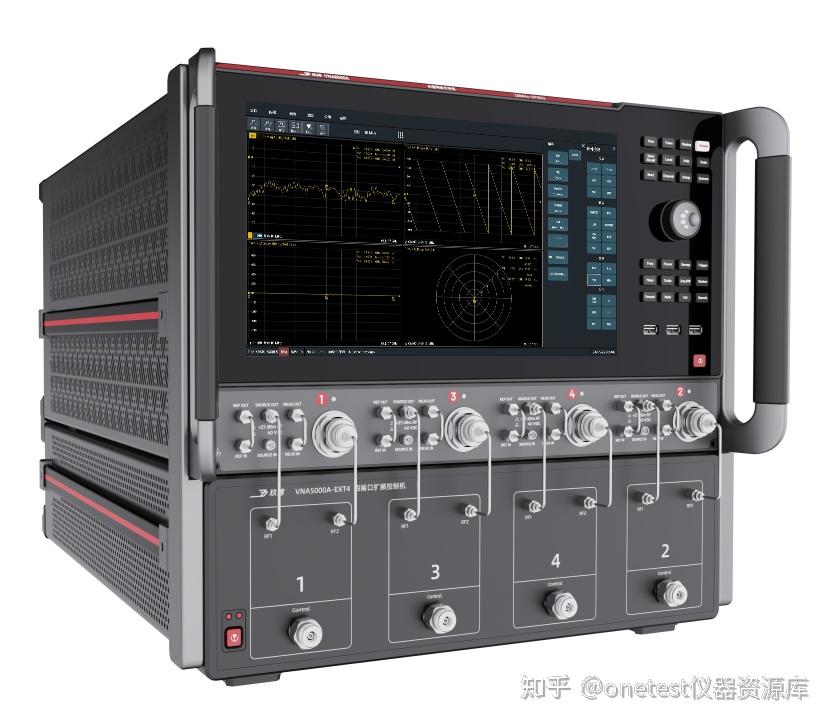

2、玖锦科技

VNA6000B矢量网络分析仪

100 kHz/10 MHz~43 GHz/53 GHz/67 GHz（可扩展至110 GHz）

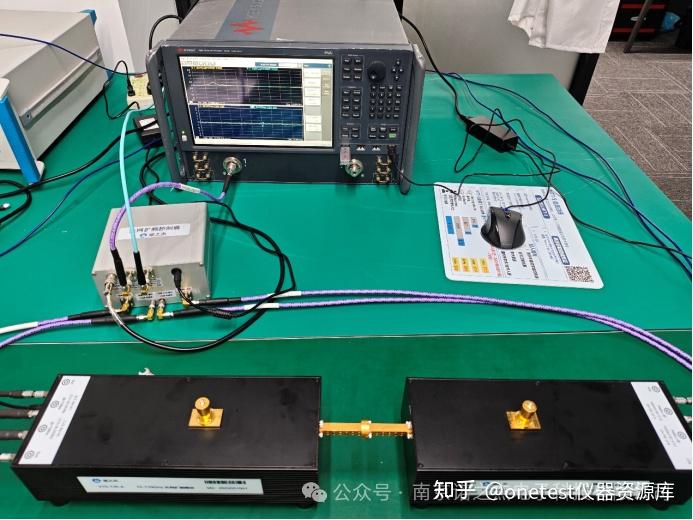

除了矢量网络分析仪厂家以外第三方国产独立扩频模块厂家：第三方扩频模块厂家大都可以适配和软件兼容主流的矢量网络分析仪，如：是德科技、罗德与施瓦茨、思仪科技、安立、鼎阳科技、玖锦科技、普尚电子、威频科技等。

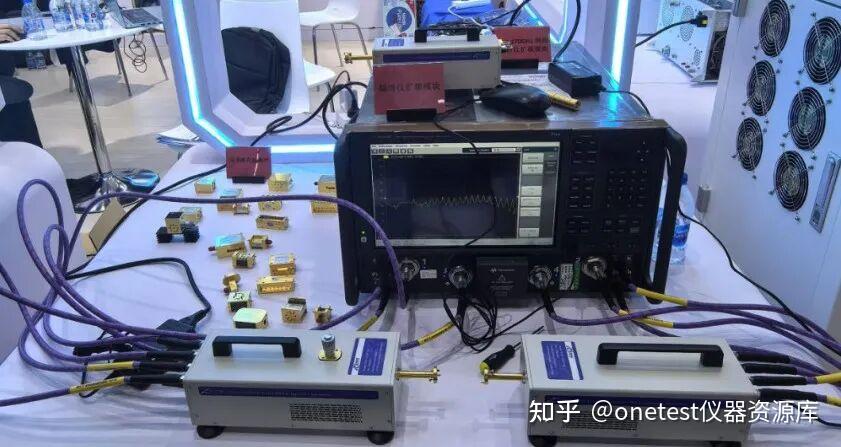

1、苏州泰莱微波覆盖40GHz至500GHz矢量网络分析仪/频谱分析仪/信号源/噪声系数分析仪频率扩展模块

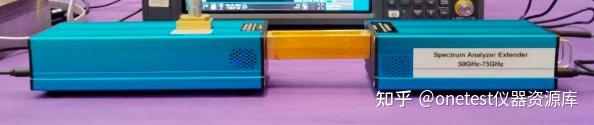

2、深圳汇成智仪覆盖50GHz至325GHz矢量网络分析仪/频谱分析仪/信号源频率扩展模

3、南京诺之杰覆盖30GHz至750GHz矢量网络分析仪/频谱分析仪/信号源频率扩展模块

4、上海鳌太电子覆盖DC至500GHz矢量网络分析仪/频谱分析仪/信号源频率扩展模块

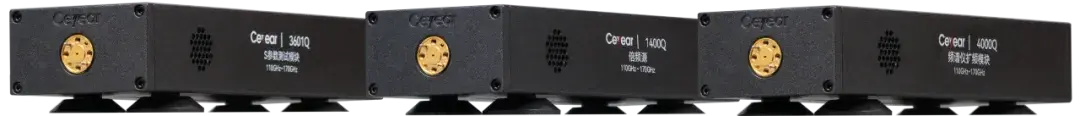

5、思仪科技3601系列覆盖60GHz至500GHz矢量网络分析仪频率扩展模块

6、伏波电子覆盖40GHz至330GHz矢量网络分析仪/频谱分析仪/信号源频率扩展模块
