AI 大模型掀起算力狂飙，把高速互连产业链一并推着往上走。数据中心网络向 800G、1.6T 演进，PCIe 5.0/6.0 普及，光电器件、高速线缆与 PCB 背板的工作频率持续抬升——这一串变化的直接后果是：测 S 参数的那台仪器，量程不够用了。

优利德推出 VNA7000 系列矢量网络分析仪，主流型号覆盖 10 MHz 至 67 GHz，支持扩展至 110 GHz。这个频段卡得比较准：1.6T 光模块电气接口与 224G PAM4 单通道基频（约 56 GHz）都落在 67 GHz 之内，W 波段则留给毫米波器件留出余量。面向移动通信、雷达卫星、半导体、高速光电与科研教育，提供从研发验证到工厂量产的一体化高频测试能力。

优利德 VNA7000 系列矢量网络分析仪（图源：优利德）

01   10 MHz 到 67 GHz，可扩到 110 GHz

VNA7000 官方公布的核心指标：

频率范围　10 MHz～67 GHz

动态范围　>135 dB（典型值）

迹线噪声　<0.002 dB rms @10 GHz

测量点数　2～20001　｜　测量速度　30 μs/point

频率分辨率　1 Hz　｜　频率准确度　±0.05 ppm

首批四个型号，按端口数与频段分档：

全系 50 Ω。整机配 15.6 英寸 1920×1080 TFT 触摸屏，具备误差修正与校准功能，可通过 LAN 和 GPIB 接口互联；脉冲测试宽度覆盖 1 μs 到 30 s，开关比 64 dB。此外可与 MES 系统对接，直接进工厂的自动化批量生产测试。

67 GHz 原生性能，110 GHz 为扩频能力（图源：优利德）

主机频段到 67 GHz 为止，再往上靠扩频。W 波段是毫米波器件测试的关键窗口，波导耦合器、毫米波放大器、卫星通信前端模块的性能表征都集中在这一段。扩频后可完成波导器件的 S 参数测量与校准，覆盖 5G 毫米波、卫星通信、雷达等高频应用从研发到验收的全过程。

02   三个场景：光器件、高速互连、多端口毫米波

场景一　光波器件精准分析

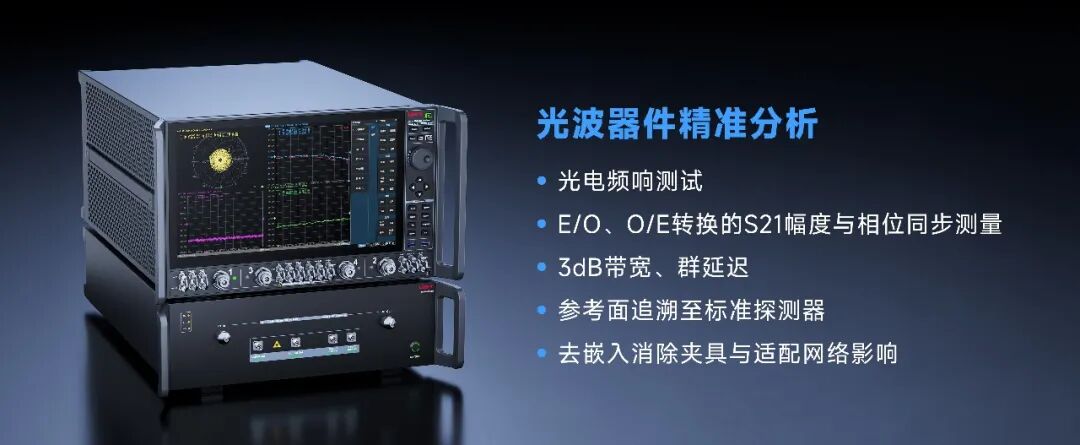

光波器件精准分析（图源：优利德）

在光电测试里，VNA7000 承担的是电域 S 参数测量平台的角色。待测件的 E/O、O/E 转换频响，需要配接 O/E 校准光模块把光域信号转回电域，再送进 VNA 接收机，两者共同构成光电频响测试系统。系统建立后可同时测幅度与相位：3 dB 带宽从频响曲线提取，群延迟从相位曲线导出；结果准确性依托系统中标准探测器的绝对响应，通过去嵌剥掉夹具与适配网络的影响。系统可扩到 110 GHz，用于 1.6T 以上光模块的开发验证，电—光、光—电、光—光三种转换的宽带频响都具备溯源性与复现性。

场景二　高速互连与信号完整性

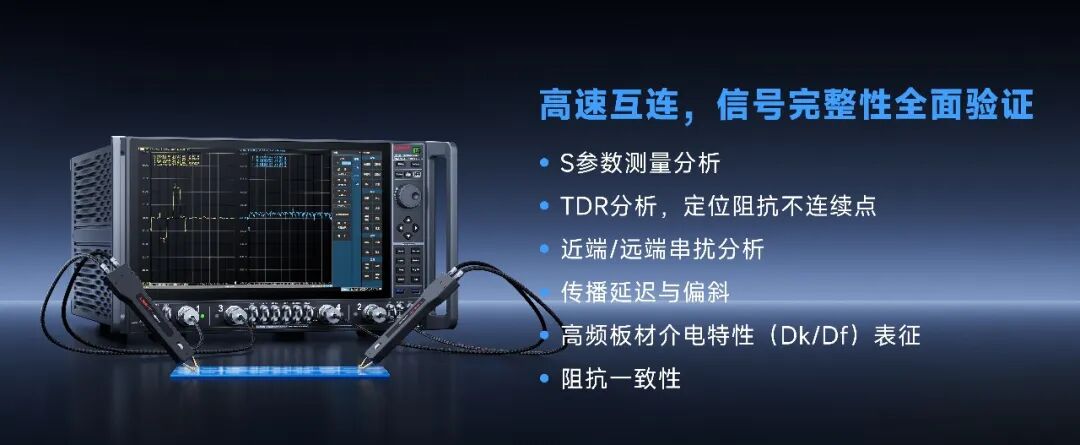

高速互连，信号完整性全面验证（图源：优利德）

数据率往上走，信号完整性问题就越硬。信号迹线的每英寸插入损耗是关键指标，VNA7000 可测 PCB 传输线的插入损耗、回波损耗与阻抗特性，并用时域分析定位走线中的阻抗不连续点。高频板材的介电特性表征、高速背板互连结构的信号完整性验证，研发与生产两个阶段都能用。

场景三　多被测件的毫米波精密测量

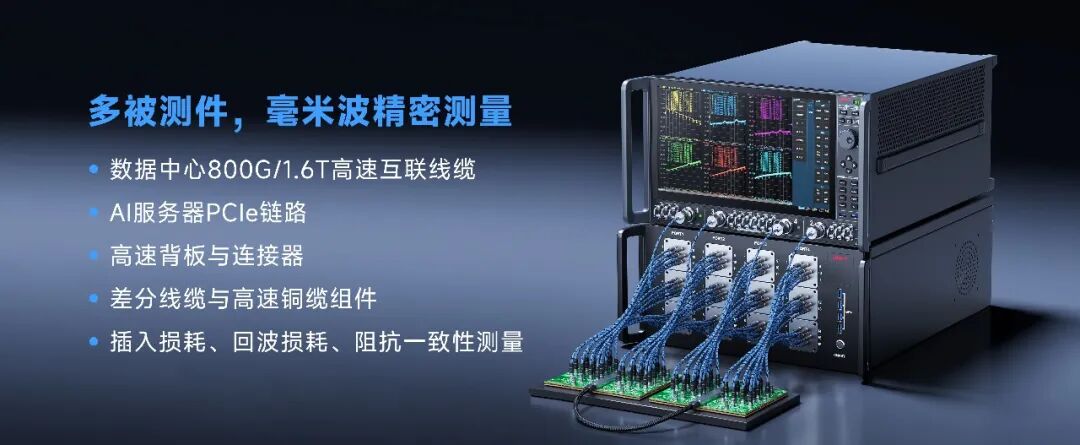

多被测件，毫米波精密测量（图源：优利德）

数据中心 1.6T 互连已进入 224G PAM4 时代，单通道基频逼近 56 GHz，线缆上任何细微的阻抗起伏都会直接影响误码率。以 10 MHz～67 GHz 连续扫频、135 dB 动态范围和差分四端口架构为基础，VNA7000 可完成插入损耗、回波损耗、TDR 阻抗、近端/远端串扰及传播偏斜等参数表征，减少重复端口切换与测试配置时间；再靠时域门（Time Gating）与夹具去嵌入剥离连接器与转接头的影响，还原铜缆、差分对与背板连接器的真实性能。配合 DDS 架构的极速扫描与开关矩阵，测试节拍还能进一步压缩，兼顾研发深度验证与产线全检。

03   五组功能：从校准到结果分析

01　校准能力

可完成开路、短路、直通响应校准，增强响应校准，以及 1 端口、全 2 端口、全 3 端口、全 4 端口校准，支持多种标准校准件。

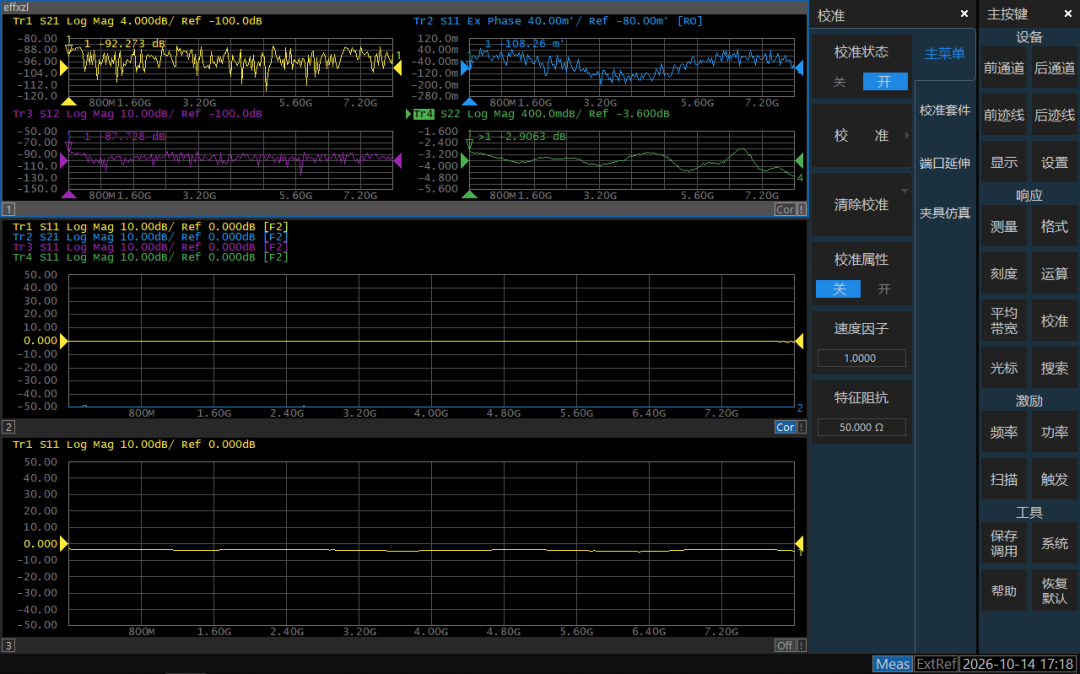

校准界面（图源：优利德）

02　S 参数测量

支持完整四端口测量，S11 到 S44 共 16 个参数，多端口器件的反射与传输特性可完整表征。绝对功率测量方面，2 端口机型配 4 个独立接收机、支持 8 种绝对功率测量模式；4 端口机型配 8 个接收机、支持 32 种模式——接收机数量直接决定多端口测量的并行能力。显示格式提供直角坐标、极坐标与史密斯图三类，直角坐标下含对数幅度、相位、扩展相位、正相位、群延迟、线性幅度、SWR、实部、虚部与阻抗幅度。

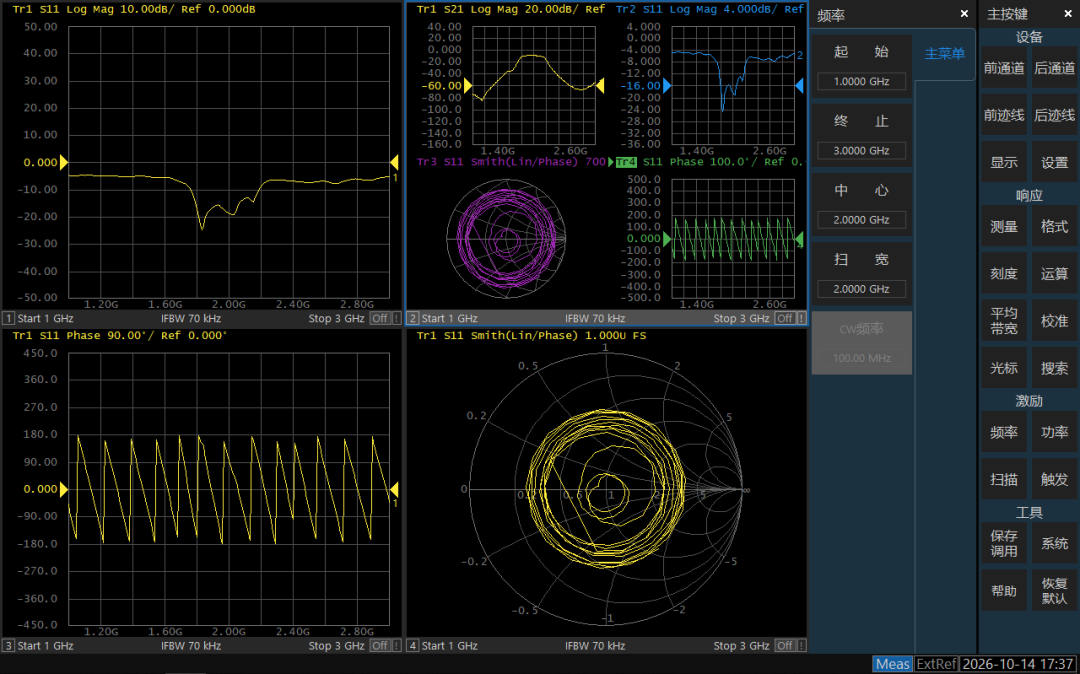

S 参数测量，直角坐标 / 极坐标 / 史密斯图同屏（图源：优利德）

03　夹具仿真器

网络嵌入/去嵌入功能通过 Touchstone 数据文件添加或去除网络数据，支持 A、B、C 三类布局连接；去嵌入用于移除校准面与 DUT 之间的电缆、测试夹具。端口参考阻抗转换可把 50 Ω 下的测量值换算到任意端口阻抗；匹配电路嵌入支持五种预设电路模型，也支持用户自定义文件；端口延伸则为单端端口设置电延迟，移动校准参考位置。

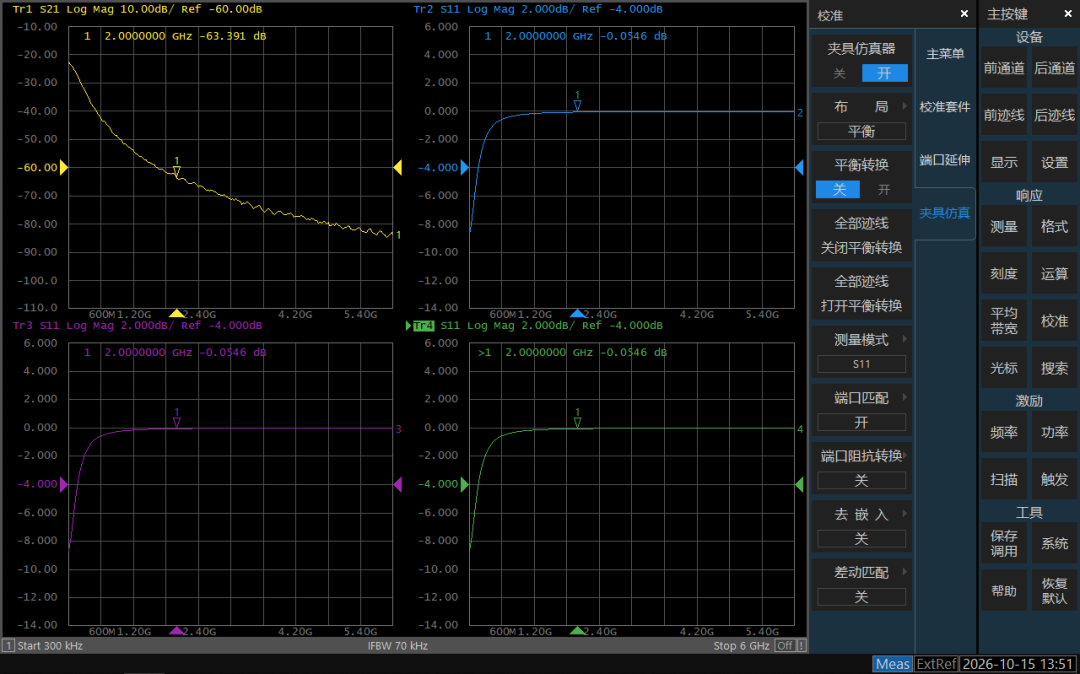

夹具仿真器（图源：优利德）

04　平衡设备评估

支持 SE-Bal、Bal-Bal、SE-SE-Bal 与 Bal 四种布局，覆盖单端到平衡、平衡到平衡、单端—单端到平衡等器件类型。通过平衡—不平衡转换可直接得到混合模 S 参数与不平衡参数，用于评估差模、共模与平衡度；阻抗转换支持差动与共模端口，差模阻抗取转换前两个不平衡端口阻抗的两倍，共模取该值的一半。差动匹配电路嵌入支持并联 L—并联 C 模型，也可用文件自定义。

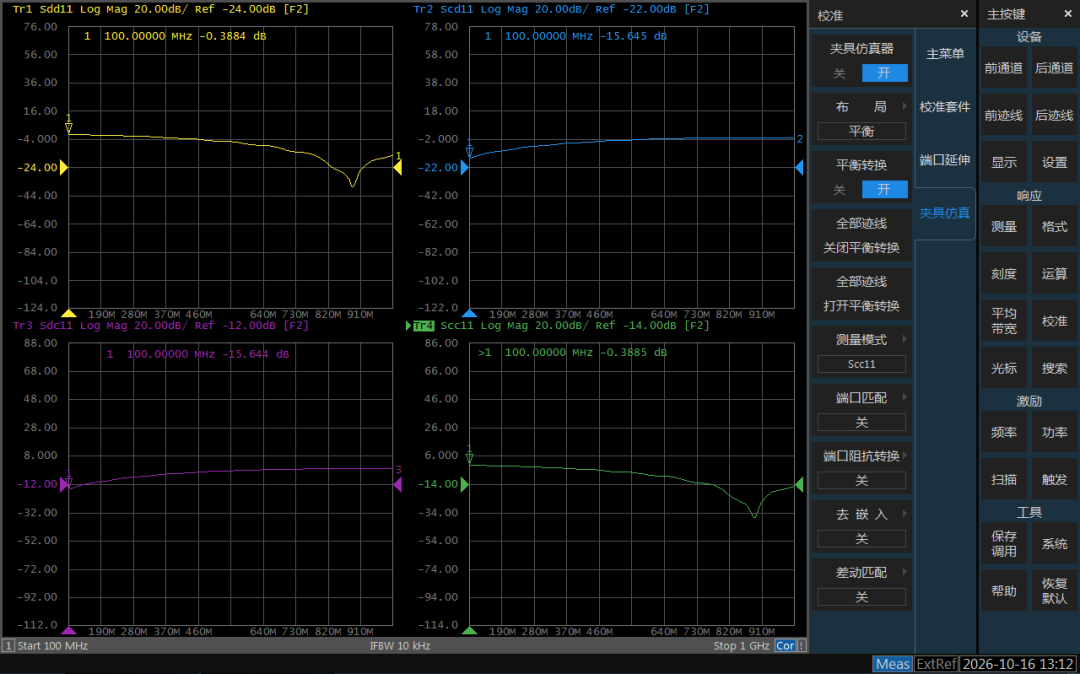

平衡设备评估，混合模 S 参数（图源：优利德）

05　测量结果分析

每条迹线最多可放 16 个光标加 1 个参考光标；光标搜索支持最大值、最小值、目标值、峰值与带宽搜索。带宽测试用于测带通滤波器带宽；极限测试可为每条迹线设极限线，做合格/不合格判断；纹波测试最多指定 12 个频带。时域变换支持带通与低通两类，可模拟脉冲信号与阶跃信号的响应。

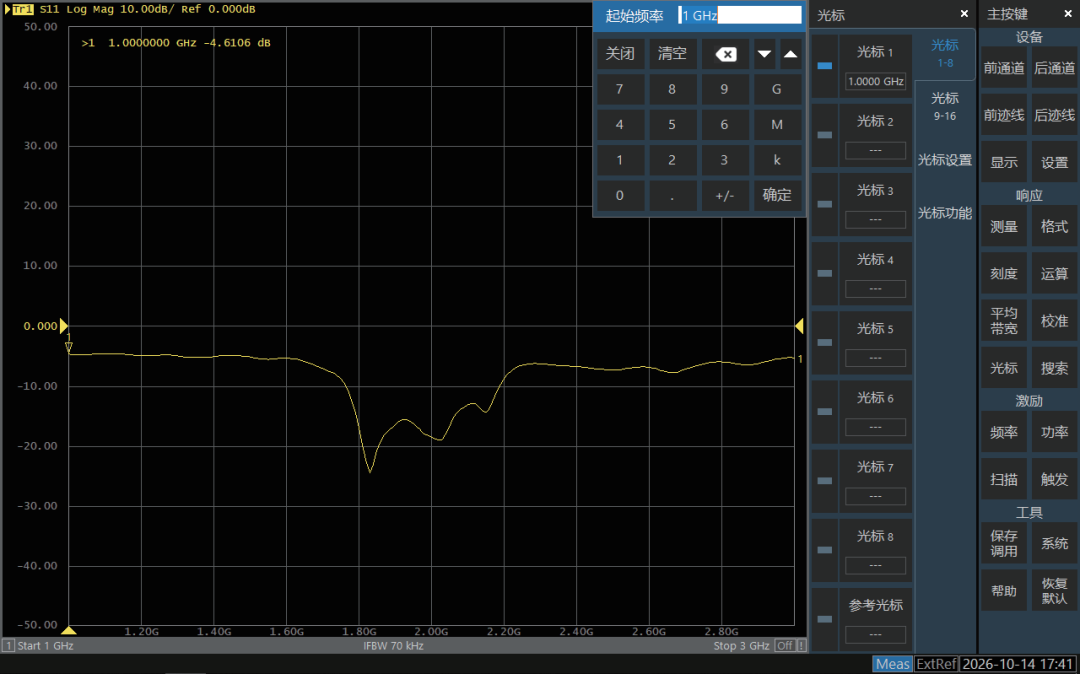

光标搜索（图源：优利德）

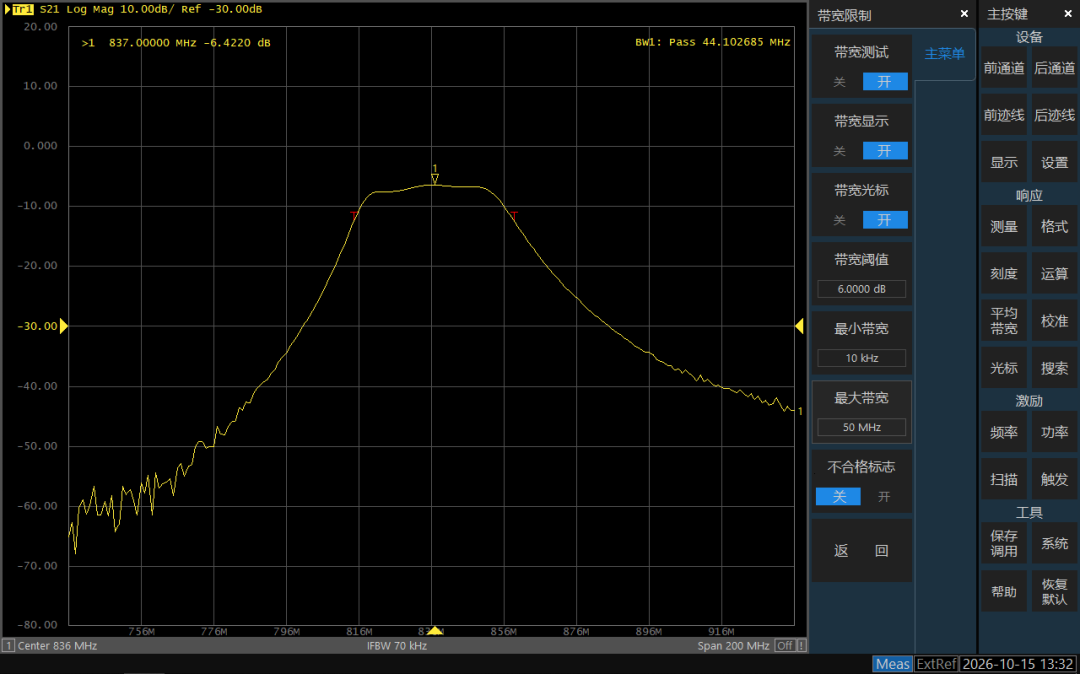

带宽测试（图源：优利德）

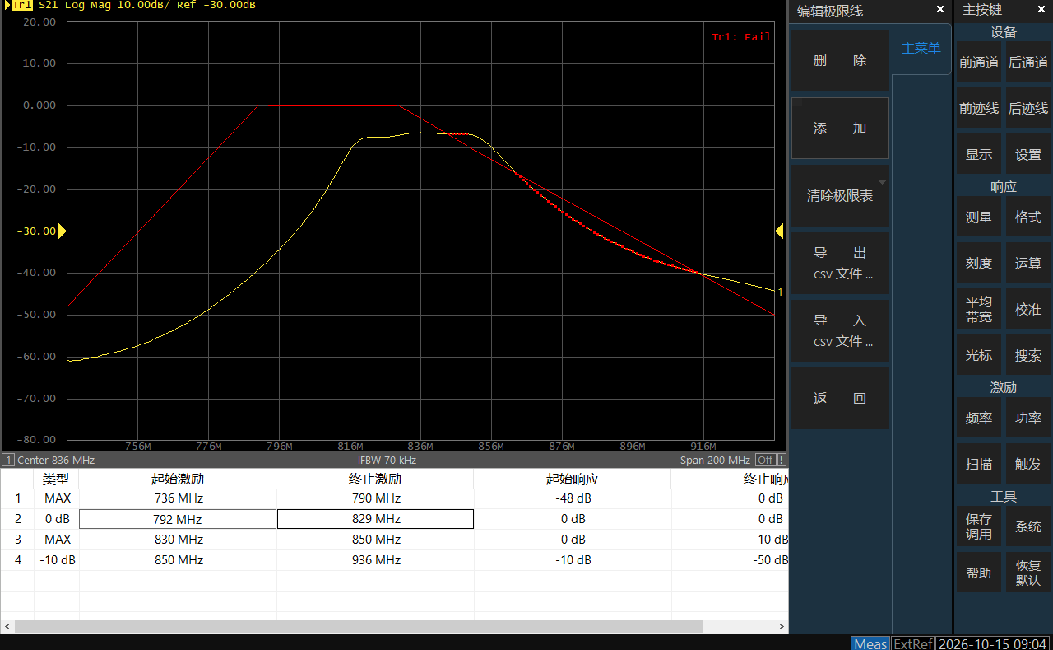

极限测试（图源：优利德）

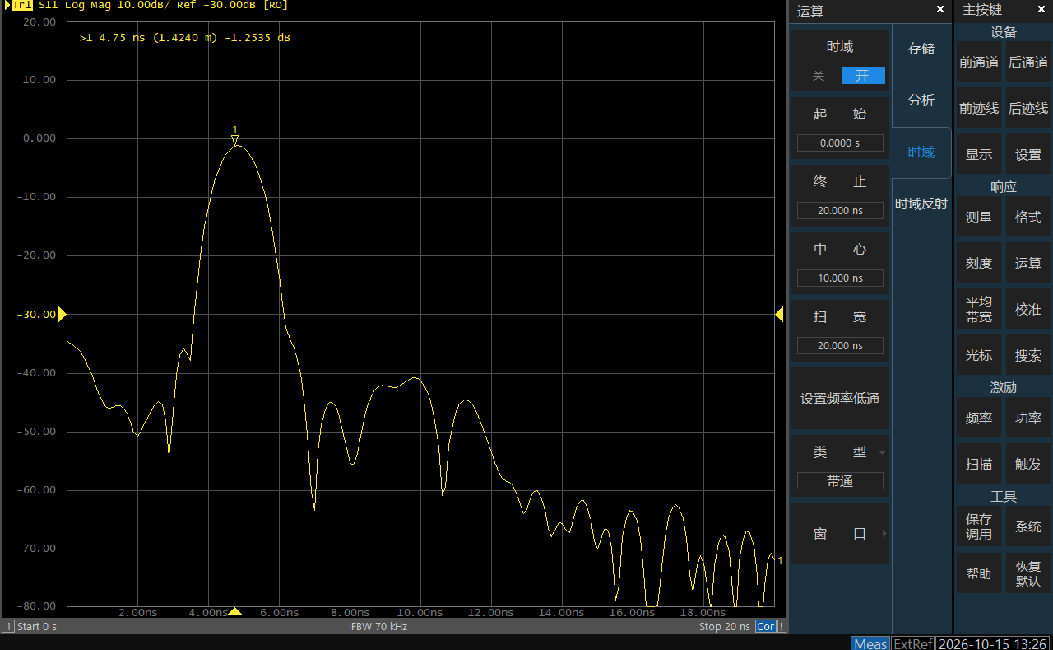

时域变换（图源：优利德）

04   这一步意味着什么

矢量网络分析仪是典型的「频段即门槛」仪器：67 GHz 不是随手能到的指标，往上每一档都要在硬件、校准件与扩频方案上同时过关。VNA7000 把国产 VNA 的量程推到 67 GHz、扩频到 110 GHz，同时保留 MES 对接与开关矩阵这类产线侧能力——它指向的不是实验室里的一台样机，而是 1.6T 光模块、224G 互连这类正在放量的产线测试位。

在高端测试仪器逐步走向自主可控的进程中，VNA7000 的推出是优利德把射频技术积累向高频、高速、光电延伸的一步。从实验室精密研发到产线 MES 自动化对接，配套的是一套完整的高频测试生态，这也是国产仪器在这一档最需要补齐的部分。
