随着 Wi-Fi 6/7 技术的普及，无线侧的传输速率已突破 2Gbps，传统的千兆（1G）以太网逐渐成为限制网络整体吞吐量的显著瓶颈。为打破这一限制，基于 IEEE 802.3bz 标准的 2.5G/5G Base-T，以及基于 802.3an 标准的 10G Base-T 技术应运而生，并凭借向下兼容现有 Cat5e/Cat6 线缆的优势，快速渗透至 Wi-Fi 6/6E/7 AP 上行链路、企业级交换机、NAS 及数据中心等场景，构筑起「万兆互联」时代的网络底座。

然而，多千兆以太网的广泛落地，也给网络设备、网卡及 PHY 芯片制造商带来了严峻的工程挑战。在产品量产上市前，必须通过严格的 IEEE 802.3 物理层一致性测试，以确保设备的兼容性与信号完整性。由于测试规范复杂且要求严苛，该测试一直是高速信号测试领域公认的技术难点。

01   测试难点

2.5G/5G/10G Base-T 以太网的物理层一致性测试，绝非「一台机器」就能搞定，痛点集中体现在：

速率高、调制复杂　10G bit/s、PAM16 调制、800M symbols/s，信号波特率逼近极限，对仪器的带宽与底噪构成挑战。

测试项繁多　最大输出跌落、发送时钟频率、发送定时抖动（主/从）、功率谱密度（PSD）、功率电平、线性度/非线性度（双音 SFDR）、MDI 回波损耗……每一项都对应 IEEE 802.3 clause 55（10G）/ 126（2.5G/5G）下的特定子条款与测试模式（Test Mode 1~6）。

多仪器协同难　时域、频域、回波损耗、激励信号分别需数字示波器、频谱分析仪、矢量网络分析仪、信号发生器完成测量，四类仪器需保持高精度同步联动，自动化实现难度大。

夹具与校准繁琐　一致性测试夹具与回波损耗测试夹具为必备硬件，同时矢量网络分析仪还需配套对应标准件。

人工效率低下　手动测试费时费力、易出错，且难以产出标准化、可追溯的测试报告。

这是一套系统化工程，而不是一个测量动作。

02   RIGOL 解决方案

RIGOL 作为多个全球主流标准组织与产业联盟会员单位，对于各种高速总线接口的规范有深入的研究，能够提供完整的 2.5G/5G/10G Base-T 以太网一致性测试解决方案。

RIGOL 是 8 个国际标准组织与产业联盟的会员单位（图源：普源精电）

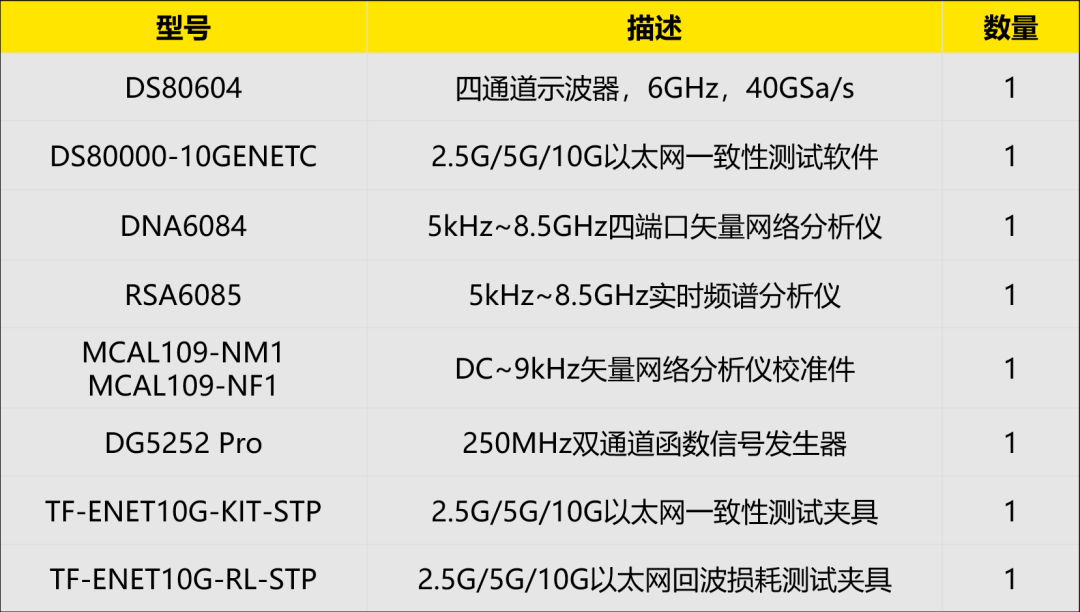

2.5G/5G/10G Base-T 一致性测试参考硬件配置（仅作为典型配置参考，具体型号可依据实际需求替换）：

典型硬件配置：示波器、软件、矢网、频谱仪、校准件、信号源与两套夹具（图源：普源精电）

03   软件配置

RIGOL 2.5G/5G/10G Base-T 以太网一致性测试软件不仅能够完整覆盖相关测试项，还支持通过 USB 或者局域网统一调用数字示波器、频谱分析仪等设备完成测试。同时支持图形化接线指导以及步骤级操作引导，让新人也能快速上手进行复杂的一致性测试。

覆盖完整测试项，参考标准：

10G Base-T　IEEE 802.3an（sub clause 55）。

5G Base-T　IEEE 802.3bz（sub clause 126）、NBase-T、MGBase-T。

2.5G Base-T　IEEE 802.3bz（sub clause 126）、NBase-T、MGBase-T。

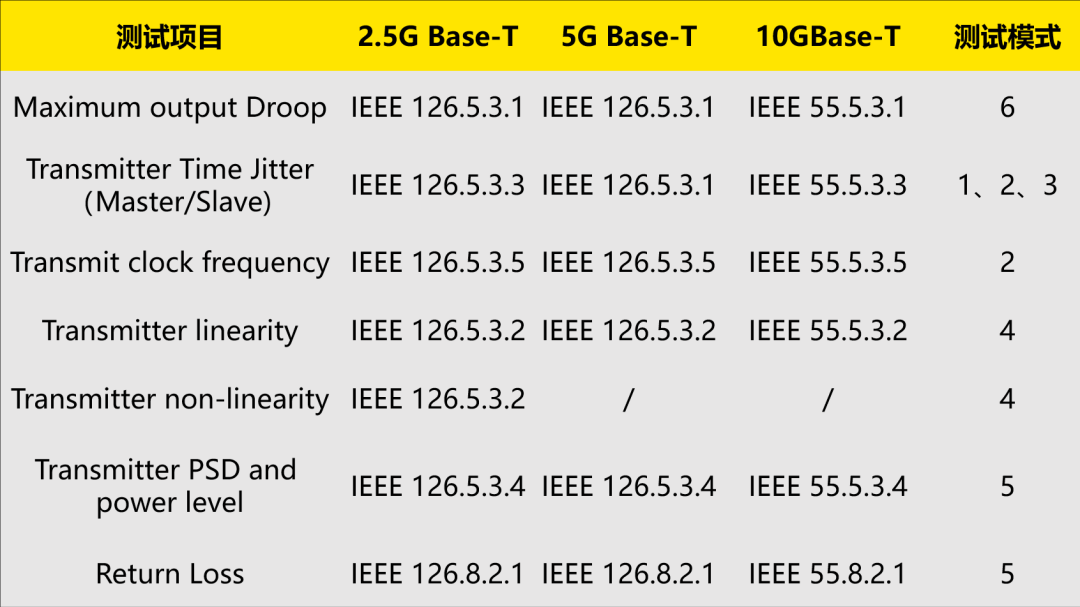

测试项目、对应 IEEE 条款与测试模式（图源：普源精电）

RIGOL 2.5G/5G/10G Base-T 一致性测试剖析及实战分享：

RIGOL 2.5G/5G/10G Base-T 一致性测试报告：

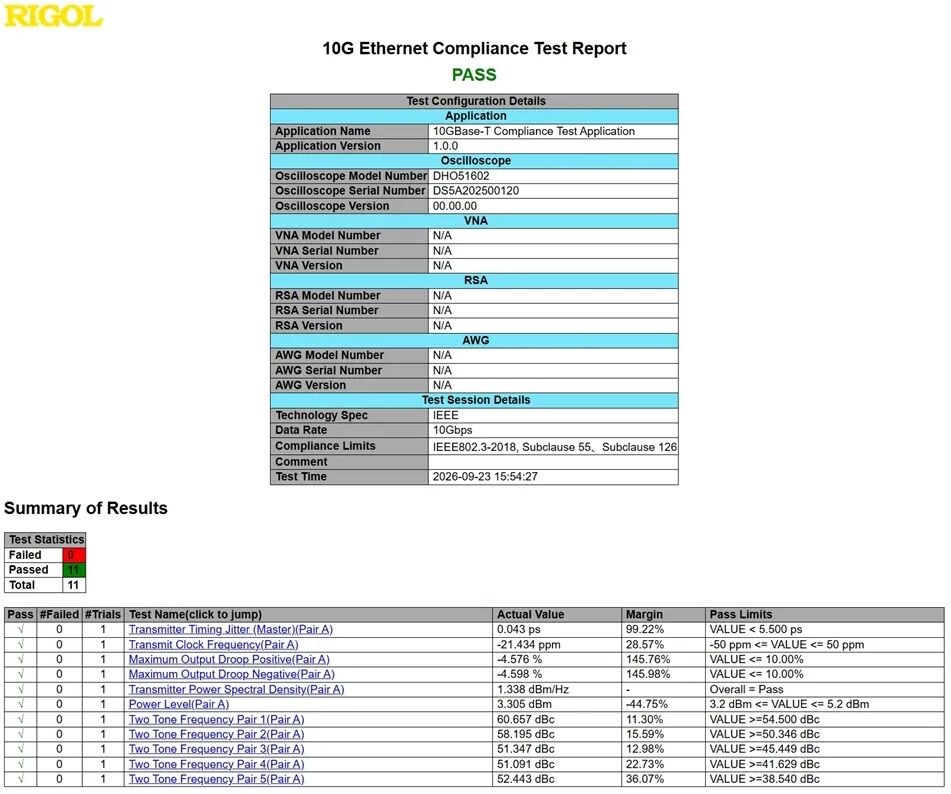

10G 以太网一致性测试报告，11 项测试全部 Pass（图源：普源精电）

04   RIGOL 解决方案优势

操作引导清晰，上手门槛低　提供清晰的测试步骤引导、硬件连接图、示例波形，以及每一步的操作说明与提示，大幅降低了测试操作的复杂性，即使首次接触也能快速上手。

多 Pair 并行测试，提速明显　支持多 Pair 并行测试，缩短整体测试时间，加速产品验证与量产节奏。

配置与报告一键导出　测试配置和测试报告均可导出，方便测试结果数据的查阅、留存与跨团队传递。

多次结果统计，洞察 DUT 指标　支持多次测试结果的统计分析，帮助工程师对 DUT 的各项指标进行趋势研判与深度分析。

高性能仪器，精度有保障　依托 DS80000 等高性能仪器平台，保证测量结果的准确性，让每一次判定都经得起推敲。

从 Wi-Fi 6 普及到边缘计算兴起，万兆互联时代正在加速到来。2.5G/5G/10G Base-T 物理层一致性测试的复杂度也随之水涨船高。RIGOL 以一套自动化、标准化、一体化的方案，为工程师卸下「多仪器协同」的重担——让合规测试，从「难啃的硬骨头」变为「一键即达」。

一直以来，普源精电专注于电子设计、测试、生产、优化，提供为满足客户需求的广泛解决方案及产品组合，并通过强化在硬件、算法及软件方面的技术实力，紧密对接客户需求和市场动态，持续探索提升产品应用的行业覆盖性。

（图源：普源精电）

未来，公司将进一步聚焦客户应用，围绕通信、新能源、半导体等前沿科技赛道，加强高端产品和解决方案的部署，形成从技术到产品、从时域到频域、从通信到新能源半导体的全方位解决能力，为客户解决测试挑战和创造核心价值。
