GNSS 测向（也叫 GNSS 罗盘、卫星测姿）回答的不是「我在哪」，而是「我朝哪」。单天线接收机只能给出位置，航向要靠载体运动轨迹推算，静止时干脆给不出来；双天线用一条长度已知的基线加载波相位差分，把航向、俯仰直接解算出来，精度优于 0.1°～0.5°，不漂移，也不受磁干扰。

正因为它同时解决定位与姿态，多天线测向已经成为无人机、车载、船舶、精准农业和航空装备的标配功能。而行业标准对角度精度、动态性能、抗干扰能力的测试要求越收越紧，验证手段反而成了瓶颈——难的不是接收机，是源：只有输出两路高相位相干、高时序同步的 GNSS 仿真信号，测向精度才谈得上被验证。

本文从载波相位观测讲到整周模糊度固定，再落到三套可落地的测试方案：SMW200A 内置双通道、双 SMBV100B 外部主从同步，以及 RTK 改正数播发。

01   GNSS 测向技术背景

随着北斗三号全面组网，GPS、Galileo、GLONASS 多星座深度应用，GNSS 高精度定位已经从传统测绘、导航，渗透到自动驾驶、低空无人机、航空航天、特种装备、智能工程机械等核心领域。行业对导航系统的要求，早就不止于「定位在哪里」，而是定位精准、姿态稳定、抗干扰、防欺骗、高可靠连续工作这一组综合能力。

传统单天线 GNSS 定位仅依靠伪距与载波相位观测值解算位置、速度，存在天然短板：无法感知航向、俯仰、横滚等姿态信息，难以满足无人平台和机载设备的姿态控制需求；在城市峡谷、楼宇遮挡、复杂电磁环境下，卫星信号易产生多径衰落与遮挡，造成定位漂移、跳变甚至中断。

更关键的是，单天线没有空间方向识别能力。面对导航欺骗、有源干扰等恶意电磁攻击，它无法甄别虚假信号，定位结果极易被篡改，适配不了高安全、高可靠场景。GNSS 测向正是补这块短板的技术路径：新增空间维度感知，同步实现定位、测姿、信号来向识别。行业标准随之收紧，也推动了标准化测试方案的普及。

图 1　车载高精度 GNSS 测向（图源：罗德与施瓦茨）

02   GNSS 测向技术原理

GNSS 测向利用多天线空间相位差分特性，既输出厘米级定位结果，又提供高精度姿态信息；同时可通过比对卫星理论入射角与实际测量角，甄别多径信号与虚假欺骗信号，从底层提升抗干扰、抗欺骗能力。

双天线基线方案是这一技术中最经典、应用最广的架构：两个 GNSS 天线（主天线 A、从天线 B）、一台双通道同步接收机加数据处理单元，两个天线以固定间距 d 安装在载体上，构成一条空间基线。

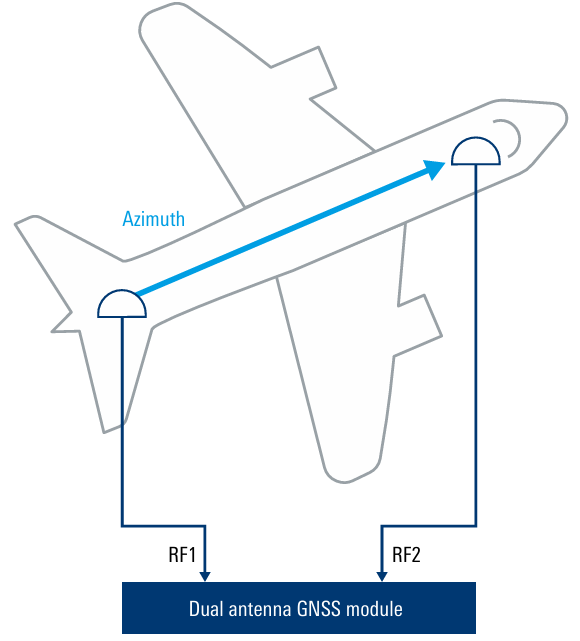

图 2　双天线应用示意图（图源：罗德与施瓦茨）

载波相位观测

接收机除测量伪距，还能测量载波相位。载波波长很短（GPS L1 约 19 cm），相位测量精度可达毫米级，足以精确反映天线间的微小距离差。载波相位观测方程可简写为：

其中　φ_Aⁱ：天线 A 对卫星 i 的载波相位观测值（周）
λ：载波波长　｜　ρ_Aⁱ：天线 A 到卫星 i 的几何距离
N_Aⁱ：整周模糊度　｜　δt_A、δtⁱ：接收机钟差和卫星钟差
ε_φ：大气、多径等误差

单差与双差

两个天线 A、B 同时观测同一颗卫星，做单差：

单差可消除卫星钟差；短基线下大气误差基本相同，会被大大削弱。

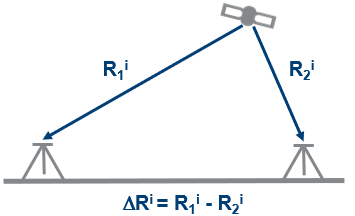

图 3　单差示意图（图源：罗德与施瓦茨）

在单差的基础上，再对不同卫星 k、i 做双差：

双差进一步消除接收机钟差（两天线使用独立接收机时尤为重要），并进一步削弱大气残余误差。

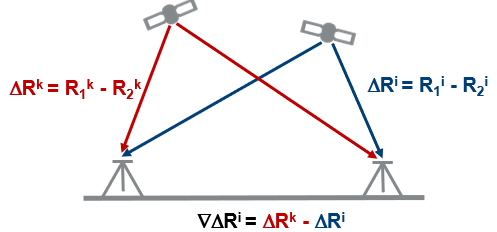

图 4　双差示意图（图源：罗德与施瓦茨）

基线向量解算

对于短基线（通常小于几米），双差观测方程可近似为：

其中　eⁱ、e^j：卫星 i、j 在用户处的单位视线向量
b：天线 A 到天线 B 的基线向量　｜　∇ΔN：双差整周模糊度

通过多颗卫星的观测组成方程组，即可求解出基线向量 b。

航向角与姿态角计算

将解算得到的基线向量转换到当地东北天（ENU）坐标系：

则基线的方位角（航向角）为 ψ = arctan(E, N)，航向以正北为 0°、顺时针增大。俯仰角为：

双天线只能给出方位角和俯仰角，测不了横滚角。要拿到完整的三维姿态，至少需要三个天线、构成两条非共线基线。

整周模糊度固定

载波相位只能测出不足一周的小数部分，整数周数未知，这就是整周模糊度问题。只有把模糊度正确固定，才能得到高精度的基线向量。

相比长基线 RTK，GNSS 测向在模糊度固定上有三个有利条件：

① 基线很短，模糊度搜索空间小；

② 基线长度通常已知，可作为强约束；

③ 多天线几何关系已知，可辅助固定。

一旦模糊度正确固定，基线向量精度可达毫米级，测向精度通常优于 0.1°～0.5°。

整周模糊度快速收敛

测向精度的瓶颈，在于整周模糊度参数能否快速、可靠地固定。为此可引入实时动态定位（RTK）以加速收敛：构建站间—星间双差观测模型，消除卫星钟差、接收机钟差及大气延迟等公共误差，大幅压缩模糊度搜索空间；再用最小二乘模糊度降相关平差（LAMBDA）算法对浮点模糊度做整数搜索与比率检验，在开阔观测条件下实现秒级乃至单历元的模糊度固定，快速输出高精度航向角与俯仰角。

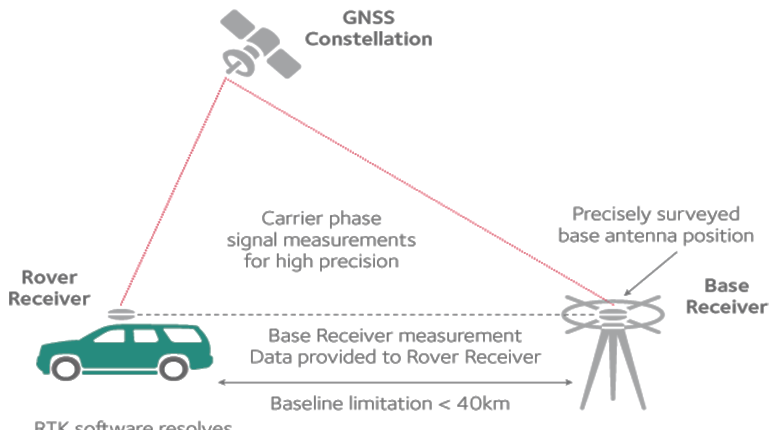

图 5　RTK 实时动态定位示意图（图源：罗德与施瓦茨）

系统组成

一个典型的 GNSS 测向系统包括四部分：

多天线　两个或三个 GNSS 天线，安装位置尽量远离金属遮挡，基线长度一般 0.2 m～2 m

多通道接收机　可共用时钟的专用多天线接收机，或多个同步的独立接收机

处理单元　完成载波相位差分、模糊度固定、基线解算和姿态角输出

输出接口　输出航向、俯仰、横滚等数据，供导航与控制系统使用

03   GNSS 多通道测向仿真测试方案

无人机导航、车载定位、基站授时对位置与姿态精度的要求持续提升，GNSS 测向接收机的性能验证已成为研发、质检与量产测试的核心环节。测向靠多天线相位差解算入射角与姿态，测试的核心因此落在源端：必须输出高相位相干性、高时序同步性的多路 GNSS 仿真信号。针对不同精度需求、预算与设备条件，下面三套方案分别对应高精度研发标定、通用量产测试和 RTK 收敛验证。

方案一：R&S®SMW200A 双通道内置同步

SMW200A 是旗舰级矢量信号发生器，机内集成双射频信号源，不需要外接同步组件即可原生同步输出双通道信号，从硬件底层规避了外部同步链路带来的相位偏差、时序延迟与信号损耗。方案的核心优势是相位相干稳定性：统一的内部时钟与基带源驱动双射频通道，通道间相位偏差极小，能长时间保持稳定的相位对应关系，正好匹配测向接收机相位差解算的需求。

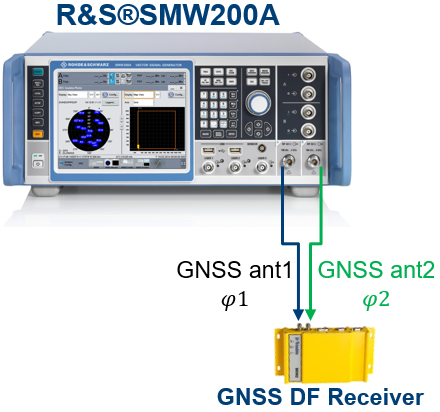

图 6　SMW200A 多通道测向方案示意图（图源：罗德与施瓦茨）

实际测试中，该方案可模拟不同方位、俯仰角度的信号入射状态，通过调控双通道的相位差、幅度差与时延差，复现户外复杂场景下的卫星信号入射特征，支撑测向精度、姿态解算稳定性、抗干扰测向等核心指标测试。

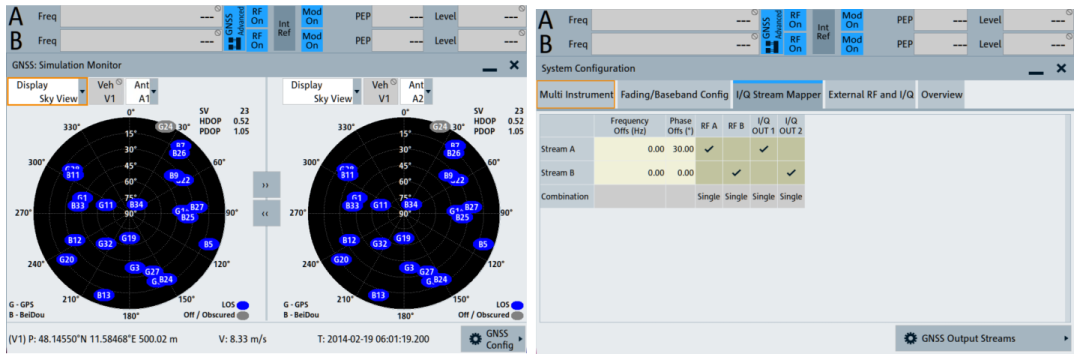

图 7　SMW200A 通道间相位设置及两天线之间的卫星分布（图源：罗德与施瓦茨）

设备同时支持多星座、多频段仿真，兼容北斗、GPS、GLONASS 等主流系统，可同步生成 L1、L2、L5 等频段信号，满足多频测向接收机的全功能测试。整套方案一体化集成、链路简洁，无外接同步设备干扰，重复性与稳定性强，适用于实验室高精度研发验证、算法迭代优化与高端设备性能标定。

方案二：两台 R&S®SMBV100B 外部主从同步

SMBV100B 是轻量化高精度 GNSS 信号发生器。该方案采用一主一从架构，通过外部精密同步链路实现两台设备的时钟与时序对齐，搭出双通道测向仿真系统：主设备输出基准 GNSS 信号、同步时钟与时序指令，从设备跟随主设备完成相位、时序同步，复刻多路卫星入射信号。

图 8　多台 SMBV100B 同步实现测向方案示意图（图源：罗德与施瓦茨）

该方案的特点是配置灵活、拓展性强、成本可控：不必上高端一体化设备，依托通用商用 GNSS 信号发生器即可搭建测向测试平台。一台作主机生成基准 GNSS 射频信号，另一台作辅机协同生成特定角度的辅助导航信号，两台 SMBV100B 通过外部参考源及 User 接口做严格的时间与相位同步，抵消设备间固有时序偏差，保障双通道信号的相位一致性与时序同步性，满足常规测向接收机的量产质检、功能验证与批量容错测试。

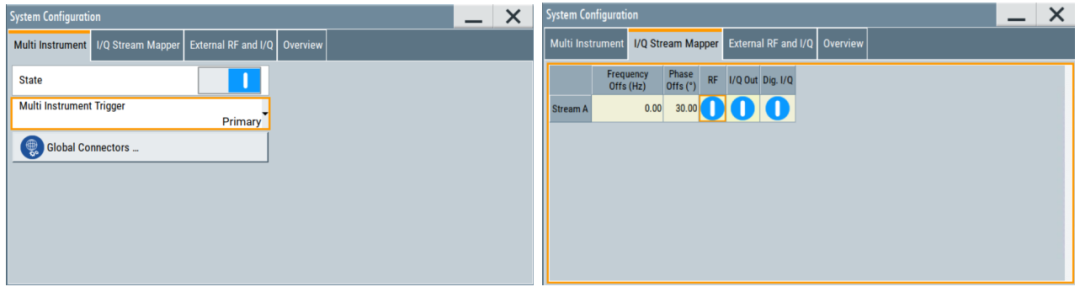

图 9　SMBV100B 主从同步及相位改变实现测向设置（图源：罗德与施瓦茨）

方案三：基于 RTK 的高精度定位测试

RTK 的收敛速度直接决定接收机启动速度、动态测向精度与环境适应性。只有模糊度快速稳定收敛，多天线相位基线解算才精准有效，这是上面两套仿真方案都要重点验证的核心指标。RTCM 改正数据的传输有两条路径：

经互联网实时传输　基于 NTRIP 协议，没有范围限制，多个流动站用户可同时接入独立的参考站，连接费用低

经移动网络实时传输　由 4G/5G 网络（CMW500 / CMX500）播发 RTCM 数据，流动站接收并解码后即可改正定位精度

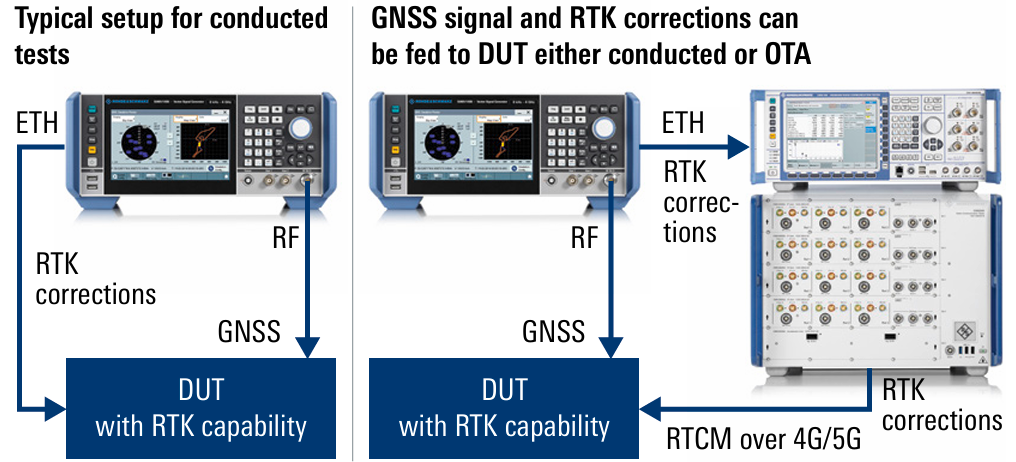

图 10　RTK 测试方案示意图，改正数据经互联网（左）与经 LTE/5G（右）（图源：罗德与施瓦茨）

小结

本文从应用普及与高精度姿态测量的需求出发，梳理了基于 RTK 差分定位与整周模糊度快速收敛的测向原理，明确多通道相位相干与高精度时序同步是测向接收机性能验证的关键。两套仿真方案的取舍很清楚：SMW200A 内置同步以相位稳定性、零链路损耗、高测试精度见长，主打高精度研发与标定；双 SMBV100B 外部同步以性价比、灵活拓展、易部署见长，适配量产测试与常规性能验证。两者都能模拟 GNSS 信号入射角度，覆盖从研发迭代到量产质检的全流程。
