AI 机架内的功率还在往上走。800V 直流配电被反复提起，理由很直接：同样传输功率下电流更小，母排、连接器、电源模块就能少占地方。但电压抬高之后，直流母线上的局部短路会同时获得前端变换器、母线电容和储能支路的能量注入，故障电流上升得比交流快得多。

保护装置因此被推到台前：既要在故障能量积累起来之前完成切除，又要把停电范围压到最小。固态断路器（SSCB）用功率半导体实现主回路开断，微秒级响应是它的卖点。但「能快速关断一次」和「能长期承担保护任务」是两件事。本文按 IEC 60947-10:2026 的测试项拆开讲：一台 SSCB 到底要验什么，源和载又该怎么配。

01直流没有过零点

交流电流有周期性的自然过零点，直流没有。断路器必须主动建立电流切除过程，同时处理线路储能带来的关断应力。与依靠机械触点开断相比，电子关断能缩短故障电流持续增长的时间，为限制峰值电流及故障通过能量创造条件。

路线上的分歧在于主通路：

纯半导体主通路　通态损耗集中在器件上，关断速度快，验证重点是器件应力与散热。

机械通流＋半导体换流　正常运行时损耗低，换流时序成为新的验证重点。

两种结构形成不同的运行特性和验证方案，但要回答同一个问题——快速动作能否在目标系统中转化为可靠保护。行业公开方案已覆盖低压交流末端、工业直流、储能以及面向数据中心的直流馈线；对 AI 数据中心来说，交流输入侧、直流馈线、机架入口和储能支路，各自的载流规模、故障来源和功率流向都不一样。也要说清楚：通态损耗、成本、散热仍是 SSCB 公认的商业化难点。

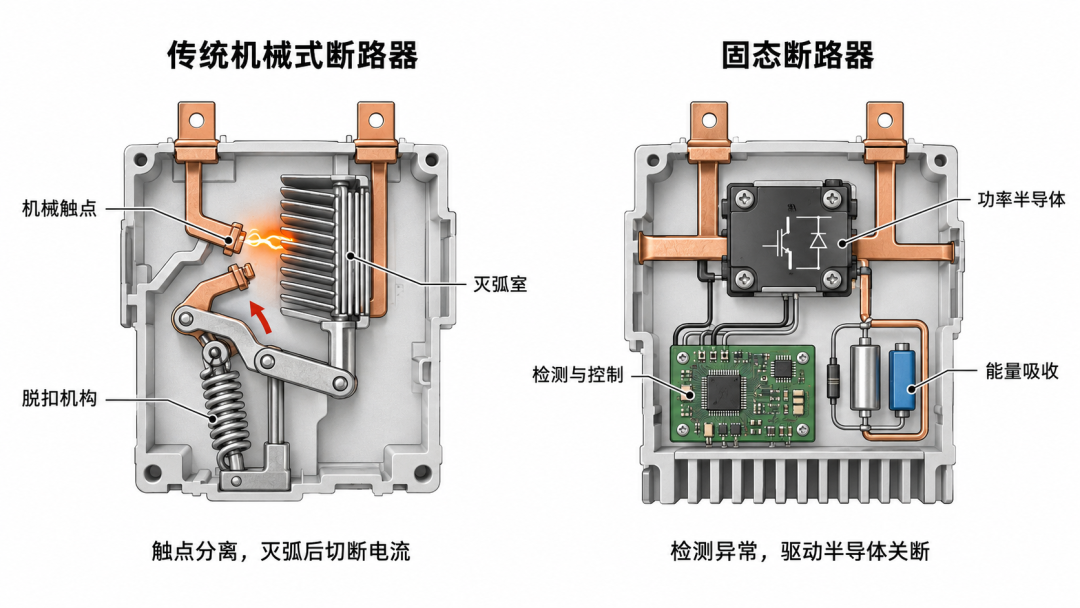

图1　传统机械式断路器（左）与固态断路器（右）的内部结构对比（图源：艾德克斯）

02评价依据刚换了一版

2026 年 5 月，IEC 发布 60947-10:2026《低压开关设备和控制设备 第 10 部分：半导体断路器》，首次为半导体断路器及半导体混合式断路器提供专门依据，适用电压上限 1000V 交流或 1500V 直流。范围涵盖正常运行、过载和短路行为、介电性能及电磁兼容；所覆盖的结构包含串联机械隔离触点——电子关断与安全隔离要在完整装置层面分别验证。

北美看 ANSI/UL 489I-2025，与 UL 489《塑壳断路器标准》配套使用，覆盖具有一体化隔离触点的固态及固态混合式断路器，涉及进线、馈线和分支电路保护。欧盟则要按适用范围评估低电压指令 2014/35/EU 与电磁兼容指令 2014/30/EU：前者管电气安全，后者管设备产生的干扰及抗扰能力。产品标准给技术评价依据，法规给市场投放的符合性要求，两笔账要一起算。

对研发团队来说，产品准备装在哪里、承担哪一级保护，应当在研发初期就纳入评价规划，别等进了型式评价或系统集成再补验证。

03四个验证项，怎么落成工况

新标准的测试项分四类：正常负载与过载通断、额定短路分断、最大允许短路电流上升率、控制电源相关验证。工程师要先按装置的电流方向、极数和控制电源形式确定适用项目，再把标准条文翻成台架条件。

3.1　额定带载与过载：冷态一次动作不算数

标准关注温升、功耗和负载通断能力。持续带载要看主回路的导通压降、损耗以及温度稳定后的运行状态；过载验证则看电流超出正常运行范围后，装置能否按规定的电流—时间特性动作。两类试验要依据适用要求衔接——用冷态下的一次动作结果去代表长期通流后的保护表现，是最常见的偷懒。

选型要区分通流试验、额定电压带载和短时过载：高压与大电流需要同时建立时，回路对应 MW 级传输功率；其他项目按各自的供电与加载要求配资源。±400V 架构还要结合实际接线和单极额定值，明确被测端口真正承受的电压。

3.2　短路分断：峰值之外还要建立 di/dt

IEC 60947-10:2026 专门设置了最大允许短路电流上升率试验，意思很明确：分断能力要和故障电流的建立过程一起评价。即使预期短路电流相同，回路电感、母线储能及电源限流特性不同，装置在动作前承受的电流和关断应力也会明显不同。

因此试验要围绕试验电压、预期短路电流、回路特性和上升率建立条件，并分别评价动作时间、峰值通过电流和关断过电压。注意两个量不能混：预期短路电流描述回路能够建立的故障水平，实际通过 SSCB 的峰值则受其保护动作影响，两者要分别记录。具备双向保护或单极额定的装置，还要按声明验证对应方向与极的分断表现。

这一项最容易踩的坑是：试验电源先进入限流，SSCB 根本未经历目标应力，数据看起来漂亮，其实没验到东西。难点就在同时建立足够的故障应力和可重复的回路条件。

3.3　保护特性：应动作和不应动作，两半都要验

规定不动作条件下能否保持通流，规定动作条件下能否在要求的时间窗口内切除电流——只验证一次「超过阈值后关断」，说明不了保护曲线与实际负载匹配。

在标准项目之外，还要按应用侧补一组动态验证。AI 负载变化、容性输入上电、备电切换，三者的幅值、持续时间和变化斜率各不相同，可以据此构建重复工况，检查正常瞬态是否误触发保护、规定过载是否引起预期动作。共享母线的场合，还要考察支路动作与上级保护的配合，评价局部故障切除对健康支路的影响。把应用动态验证与标准的动作特性试验分开落实，才能判断参数调整究竟是在改善负载适配性，还是牺牲了应有的保护能力。

3.4　供电异常：保护装置自己失电怎么办

SSCB 的检测、控制和驱动电路都要供电，所以它自身的供电状态同样是被测对象。新标准对依赖线路电压或外部电压的装置设置了附加验证，适用的附加环境试验还包括电流暂降、电压暂降及中断。

对应到台架上，要把主回路供电与外部控制供电分开，在受控带载条件下改变相关电压或施加规定中断，观察装置是保持导通、转入待机还是断开，并核对供电恢复后的状态是否符合产品声明。重点是把供电变化与装置状态一一对应，只检查输出电压恢复、却漏掉保护功能异常，等于没测。

进入量产后，验证重点还要与例行试验要求衔接：过电流脱扣器校准，以及适用的机械操作、欠电压与分励脱扣、介电检查。这些与研发阶段的性能表征不是一回事，分开才有一致性检测项目可言。

04源和载怎么配

上述四个方向的共同点：既要能建立故障应力，又要能长时间重复。ITECH 的做法是把可控供电、动态加载和回馈式持续加载组合起来，按目标电压、电流和保护特性选资源。

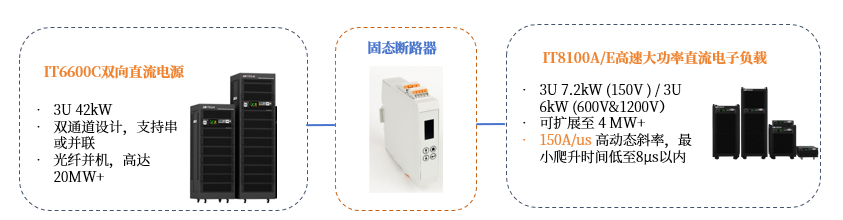

图2　ITECH SSCB 测试构架：双向直流电源—被测断路器—高速大功率电子负载（图源：艾德克斯）

IT6600C 双向可编程直流电源　兼具电能输出与吸收能力，可对应直流馈线、机架入口及双向储能支路的验证：

电压范围到 2250V，功率密度 3U/42kW，最大可扩展至 20MW；双通道设计，支持串联或并联，光纤并机

内置 IEC 61000-4-17 与 IEC 61000-4-29 相关波形，可做直流纹波、电压暂降及中断的研发预验证

±400V 架构下可覆盖双向储能支路，扰动幅值、持续时间和恢复过程都能与装置状态对上

IT8100A/E 高性能直流电子负载　针对「更快、更大功率负载变化下的保护表现」这一类问题：

最大功率可扩展至 4MW+；3U 7.2kW（150V）或 3U 6kW（600V & 1200V），电压电流三档，一机覆盖不同电压与容量等级的 SSCB 测试

动态能力达 50kHz，高动态斜率 150A/μs，最小爬升时间低至 8 微秒以内，支持自定义电流波形

4 倍瞬时过功率能力，可明显降低研发阶段的测试额定容量需求

长时间带载或产线测试是另一笔账：IT19000 回馈式直流电子负载电流上升速度快，兼顾持续加载与动态工况，能量回馈效率达 94.5%，测试能耗和散热负担随之下降——大功率、长时间的重复测试才有可能排进日常研发计划。新一代大功率仪器还内置波形显示，加载过程和电压电流变化能直接看，调参数、查状态少绕弯路。交流 SSCB 则由交流电源、电网模拟器与交流负载组台，覆盖输入变化、带载与保护响应。

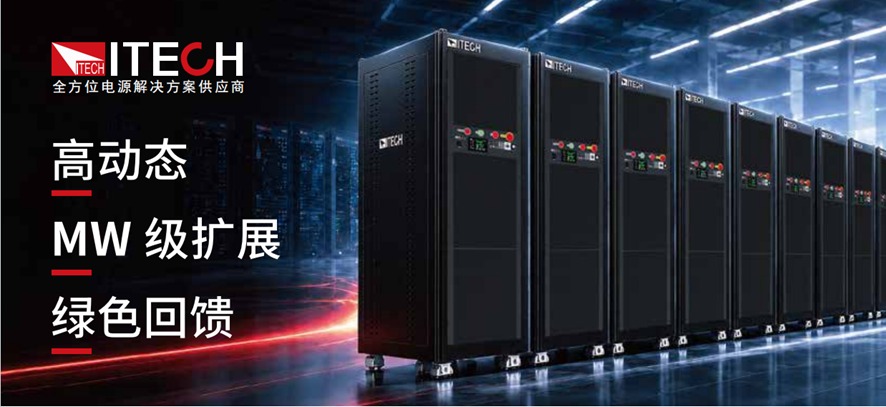

图3　ITECH 大功率测试仪器（图源：艾德克斯）

05单测器件不够，还要看系统

SSCB 的保护效果，与前端电源、储能支路和下游负载的行为紧密相关。供电架构越复杂，越需要在部件验证之外理解系统之间的相互影响。围绕 AI 数据中心，ITECH 已形成覆盖服务器电源、集中供电单元（Power Shelf）与机架供电、800V 直流配电、GPU/CPU 供电模块、电池及电容备电（BBU/CBU）和 SST 等环节的测试方案，配合 MW 级测试系统家族、双向直流电源、回馈式负载、高性能动态负载与交流测试资源，支持从部件、板级到机架级的验证。

说白了，SSCB 这台装置能不能算「可靠保护」，一半取决于它自己，另一半取决于它和上下游怎么配合。标准给的是判据，源和载决定的是这些判据能不能在实验室里被真实、可重复地建立起来。
