    M8192A 240MHz 模块|是德科技 (在产)

    参考价格 ：

    厂家：是德科技|KEYSIGHT （收录1433个产品）

    产地：美国

    点击访问厂家官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

    是德科技|KEYSIGHT
    多通道同步模块
    AXI 模块化波形与函数发生器
    产品简介
    M8192A 同步模块，最多可同步 6 台 M8190A 任意波形发生器
    核心参数
    • 输出路数：2
    • 幅度：3 different amplifier Direct DAC: 350 mVpp 至 700 mVpp DC amplifier: 600 mV 至 1.0 Vpp|output voltage window -1.0V 至 +3V AC amplifier|output power -10dBm 至 +10dBm More... Less
    • 关键特性：任意波形发生器 14 位 / 8 GSa/s 12 位 / 12 GSa/s 128 MSa 存储深度 升级至 2 GSa 存储深度 高级序列 更多... 收起
    • 形态：模块化
    • 频率范围：>240 MHz
    • 类型：多通道同步模块
    • 信号类型：任意波形
    • 功能：Synchronization Module
    • 通道数：2
    • 带宽：—
    • 插槽数：1
    • 最大采样率：—
    功能特性
    • 同步：最多六个 M8190A AWG 模块或 12 个独立通道，用于复杂信号场景
    • 精确对准以实现可重复测量
    一个触发输入最多可触发六个 M8190A 模块，具有确定性延迟
    任意两个通道之间的偏斜可重复性为 2 ps，与采样率无关
    任意两个通道之间的偏斜分辨率为 50 fs
    • 1 U AXIe 模块，实现高端口密度
    复杂测试有时需要并行播放多个波形（例如多发射器测试）。
    M8192A 同步模块允许工程师同步多达 12 个 M8190A 通道，并可安装于标准 AXIe 机箱中。
    典型应用：
    相位相干多通道 I/Q 信号生成，最多六对 I/Q
    相位相干多通道 IF/RF 生成，最多 12 路 IF/RF 信号
    物理
    MIMO 应用
    • 附加信息
    也可作为 M8190S 多通道任意波形发生器系统提供。
    提供两种多通道选择。

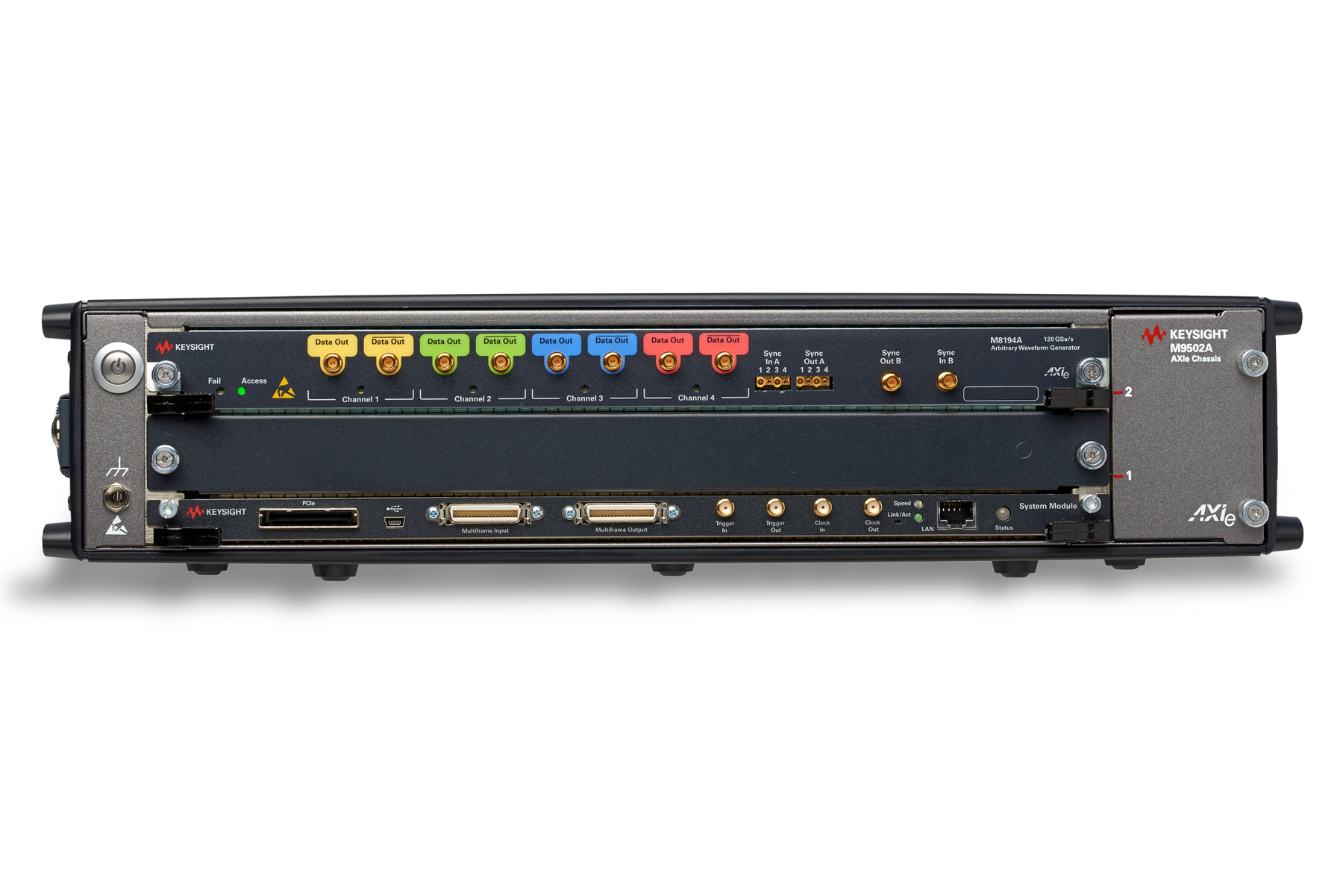

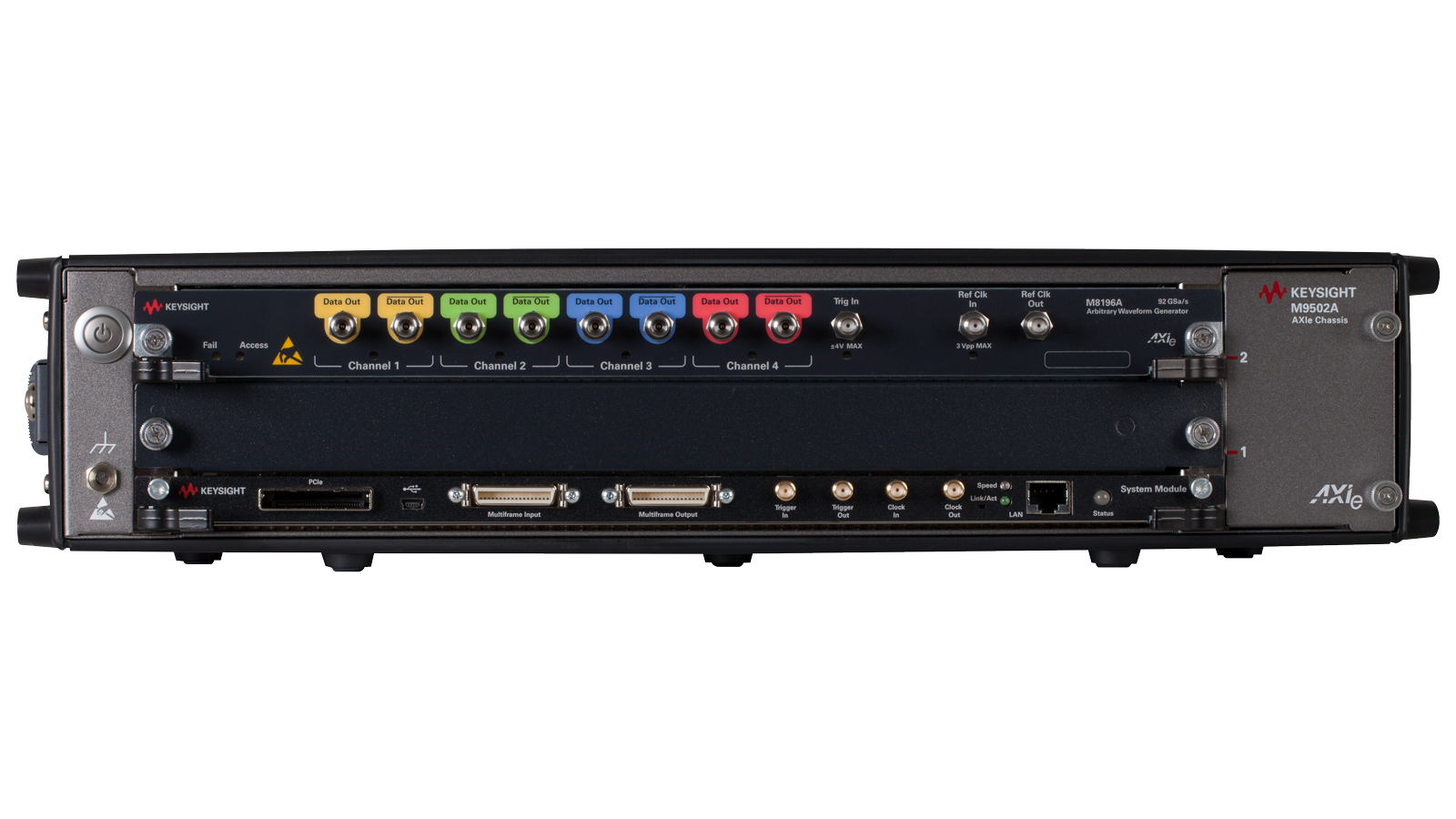

    4 通道系统：由一个 M9505A 5 插槽 AXIe 机箱（M8190S-B04）、
    一个 M8192A 同步模块和两个 M8190A AWG 模块组成，包含所需数量的时钟和触发电缆
    8 通道系统：由两个 M9505A 5 插槽 AXIe 机箱（M8190S-B08）、
    一个 M8192A 同步模块和四个 M8190A AWG 模块组成，包含所需数量的时钟和触发电缆
    资源下载
    以上内容与指标均取自是德科技（KEYSIGHT）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
    是德科技|KEYSIGHT · onetest 仪器资源库





    是德科技 | KEYSIGHT
    M8192A 240MHz 模块　详细指标
    Modular AXI Waveform and Function Generators
    一、Timing Specifications
    The M8192A can operate synchronously or asynchronously. Synchronous operation must be selected to
    achieve minimum delay uncertainty between Trigger Input and Direct Out or Marker Out. For synchronous
    operation Trigger Input must be synchronous to the Sync Clock Output4.
    适用型号 M8190A M8121A
    Setup time (Trigger Input to rising edge of Sync Clock Output) + 3.4 ns (typ) +
    3.4 ns (typ)
    Hold 时间 (Rising 边沿 Sync 时钟
    Output to Trigger Input) 1.1 ns (typ)
    1.1 ns (typ)
    Delay in 12 bit mode (Trigger Input
    (M8192A) to Direct Out of AWG)
    10240 external sample
    clock cycles +
    0.5 internal
    sample clock cycles5 +
    8.5
    ns (meas) 4022.4 * sample clock period + 29.0 ns +
    8.5 ns (meas)
    Delay in 14 bit mode (Trigger Input
    (M8192A) to Direct Out of AWG)
    7680 external sample clock
    cycles +
    0.5 internal sample
    clock cycles +
    8.5 ns (meas)
    4022.4 * sample clock
    period + 29.0 ns +
    8.5 ns
    延迟 · interpolation 模式 (触发
    条件：output frequency . 5 For the definition of the internal sample clock, refer to the data sheet of the M8190A s ection ‘Sample clock input’. 6 Requires option DUC. Please contact Keysight for availability on the M8121A. 7 Refer to Sync clock output specifications for the ratio between Sample clock output frequency and Sync clock
    Input (M8192A) to Direct Out of AWG)
    Interpolation factor *
    3840
    external sample clock cycles + 4.5 internal sample clock cycles1 +
    8.5 ns (meas)
    TBD6
    Delay uncertainty (asynchronous mode)
    1 sync clock output cycle7
    Delay uncertainty (synchronous mode)
    10 ps (typ) < sample clock period (nom)
    4 Refer to Sync clock output specifications for the ratio between Sample clock output frequency and Sync clock
    特性说明
    Power consumption
    60 W
    Operating temperature
    0 °C to +40 °C
    Operating altitude Up to 2000 m
    Operating humidity
    5% to 80% relative humidity, non-condensing
    Storage temperature
    40 °C to +70 °C
    Interface to controlling PC PCIe (see AXIe chassis specification)
    Form factor
    1-slot AXIe module
    Dimensions (W x H x D) 351 x 29 x
    310 mm
    Weight
    3.1 kg
    Safety designed to IEC61010-1, UL61010, CSA22.2
    61010.1 tested
    Warm-up time
    30 min
    Calibration interval
    2 years recommended
    Cooling requirements When operating the M8192A, choose a location that provides at least
    80 mm of clearance at rear, and at least
    30 mm or clearance at each side
    特性说明
    条件：this document are specifications (spec) only where specifically indicated.
    The warranted performance of a calibrated instrument that has been
    stored for a minimum of 2 hours within the operating temperature range
    of 0 °C to 40 °C and after a 45-minute warm up period. Within
    ± 10 °C
    after autocal. All specifications include measurement uncertainty and
    were created in compliance with ISO-17025 methods. Data published in
    特性说明
    The characteristic performance, which
    80% or more of manufactured
    instruments will meet. This data is not warranted, does not include
    measurement uncertainty, and is valid only at room temperature
    (approximately
    23 °C).
    标称值 (nom)
    条件：measured at room temperature (approximately 23 °C).
    The mean or average characteristic performance, or the value of an
    attribute that is determined by design such as a connector type, physical
    dimension, or operating speed. This data is not warranted and is
    Represents the traceable accuracy of a specified parameter. Includes
    measurement error and timebase error, and calibration source uncertainty
    P a g e
    条件：please contact your local Keysight office. The complete list is available at:
    For more information on Keysight Technologies’ products, applications or services,
    This information is subject to change without notice. © Keysight Technologies, 2013 - 2020, Published in USA, January 14, 20 20, 599
    1-2863 EN
    特性说明
    Operating systems Windows 7, 8.1, 10
    64-bit
    Soft 前面板面板
    A graphical user interface (GUI or soft front panel) is offered to control all
    functionality to the instrument. It contains screens for controlling clock,
    outputs, marker, trigger, sequencer, importing waveforms and creating
    SCPI 语言远程控制 via SCPI
    IVI-driver An IVI-COM driver as well as IVI-C driver will be provided
    以上指标摘自厂家官方数据手册，完整定义、测试条件与保证值口径以手册为准。完整指标、测试条件与定义口径请见产品页「软件和手册 | 白皮书」栏目中的官方数据手册。
