Signal Hound

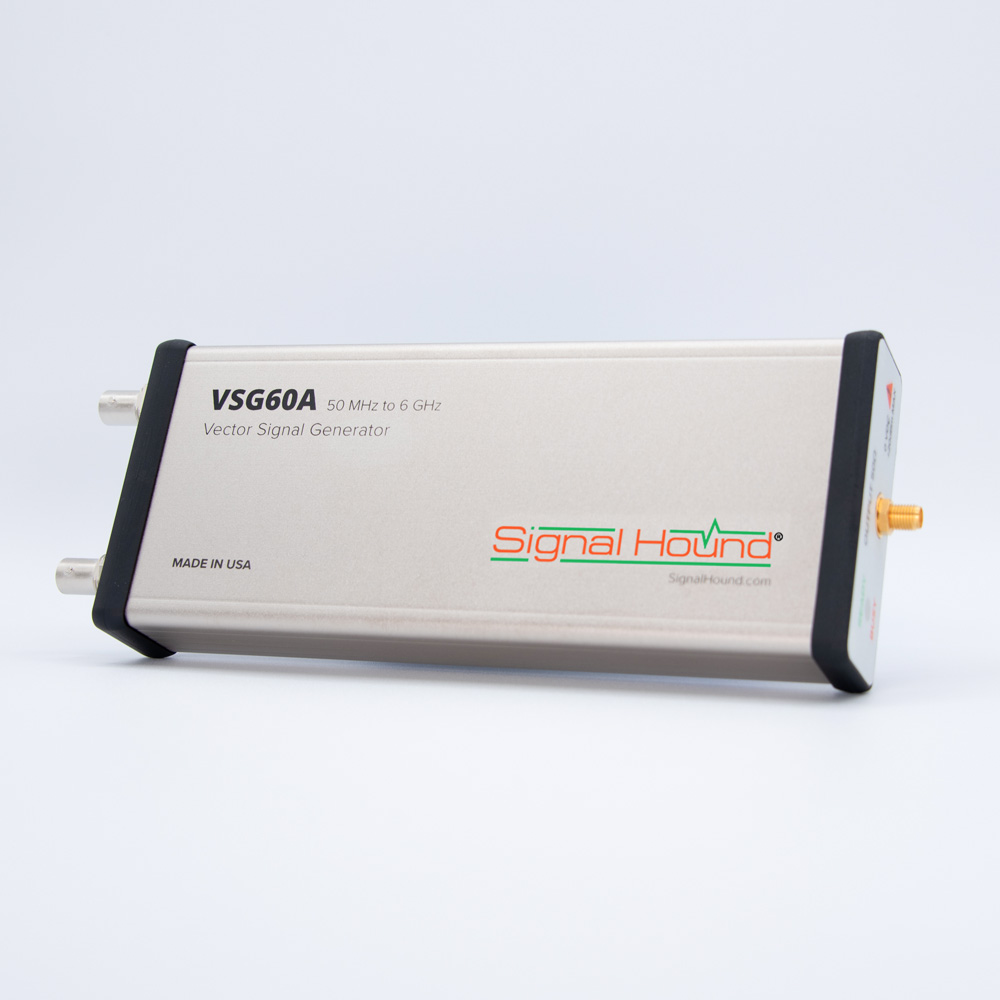

VSG60A 矢量信号发生器
50MHz至6GHz · 40MHz 流式调制带宽 · 200μs 频率切换 · EVM 0.3%
产品简介
VSG60A 是一台 6GHz 矢量信号发生器，40MHz 实时流式调制带宽，任意 I/Q 采样率 12.5kSPS 至 51.2MSPS。
它的本振切换时间只有 200μs，这是跳频扩频测试需要的能力；
双 14 位 DAC 以 2 倍或 3 倍符号率做数字过采样，基带平坦度在 20MHz 内典型 ±0.25dB。
内部 VCTCXO 可数字调节，也可外接 10MHz 参考做到零 ppm 频差。
把基站/终端研发里需要的矢量调制、损伤注入与跳频能力，做进一台 USB 供电、0.37kg 的便携发生器，用于接收机测试与产线制造测试。
VSG60A 与 BB60C 组合使用
核心参数
• 频率范围：50MHz至6GHz（可下延至 30MHz）
• 输出幅度：-55dBm 至 +7dBm
• 流式调制带宽：40MHz
• I/Q 采样率：12.5kSPS 至 51.2MSPS
• 频率切换时间：200μs（排队步进）
• EVM：0.3%（1GHz 载波、1MSPS、16QAM、α=0.35 升余弦）
• 相位噪声：-125dBc/Hz（1GHz、10kHz 偏移）
• 幅度精度：±2dB（典型 0.5dB）
• 谐波：-35dBc（典型）
• 功耗：6W（USB 3.0 供电）
功能特性
• 200μs 本振切换
排队式频率步进 200μs，用于跳频扩频（FHSS）系统的同步与解调测试；
配合触发输出可与其他仪器对齐时序。
• 40MHz 流式调制带宽
调制带宽 40MHz，覆盖 802.11ac 单信道与 LTE 20MHz 载波聚合场景；
任意 I/Q 采样率最高 51.2MSPS，含 30.72MSPS 这一 LTE 标准速率。
• EVM 0.3% 的调制质量：1GHz 载波、1MSPS、16QAM、α=0.35 升余弦条件下典型 EVM 0.3%，可直接用于接收机灵敏度与解调门限测试。
• 数字损伤注入：内置 AWGN、I/Q 不平衡、多径、相位噪声、I/Q 偏置、采样率/频率误差与自定义信道响应，用于把接收机推到边界条件。
• 预置调制类型齐全
CW、AM、FM、脉冲、多音、扫频、AWGN、FSK/GFSK、OOK/ASK、MSK/GMSK、
BPSK/DBPSK、QPSK/DQPSK、π/4-DQPSK、OQPSK、8-PSK/16-PSK、
16/64/256-QAM、Custom OFDM、802.11a/n/ac/ax 与任意波形。
• 全频段温补与滤波
幅度、混频器平衡与直流偏置按频率和温度逐点校正；
FPGA 内做过采样与基带滤波，全频段带谐波滤波。
• USB 供电与便携：6W、0.37kg、长 219mm，USB 3.0 线供电与通信，外场与机柜内都好安置。
应用场景
• 接收机测试：注入带损伤的调制信号，测灵敏度、邻道抑制与解调门限。
• 放大器 EVM 与 CCDF 测试：作为激励源测功放线性度，配合分析仪看 EVM 与 CCDF。
• WiFi／蓝牙测试：802.11a/n/ac/ax 与 BLE 预置波形，直接调用不需自己搭基带。
• 跳频与扩频系统测试：200μs 切换时间支撑 FHSS 同步与抗干扰测试。
• 制造测试：配合 API 做产线自动化激励源，节拍由 200μs 切换与 40MHz 带宽保证。
• 天线方向图与信道测量：与频谱分析仪配成收发对，做信道探测与天线方向图测量。
资源下载
以上内容与指标均取自Signal Hound（SIGNAL HOUND）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
Signal Hound · onetest 仪器资源库
Signal Hound
VSG60A 矢量信号发生器 详细指标
50MHz至6GHz · 40MHz 流式调制带宽 · 200μs 频率切换 · EVM 0.3%
详细指标
下表取自 Signal Hound 官方 VSG60A 数据手册（2023 年 5 月版）。相位噪声与 EVM 均为典型值（typical），非保证值。
频率与调制
• 频率范围：50MHz至6.0GHz（可下延至 30MHz）
• 流式调制带宽：40MHz
• 任意 I/Q 采样率：12.5kSPS至51.2MSPS（含 30.72MSPS，对应 LTE）
• 频率切换时间：200μs（排队式频率步进）
• 输出幅度范围：-55dBm至+7dBm
调制质量
• EVM（1GHz 载波、1MSPS、16QAM、α=0.35 升余弦）：0.3%（典型）
• 幅度精度：±2dB（典型 0.5dB）
• 基带平坦度（20MHz）：±0.25dB（典型）
• 基带平坦度（40MHz）：±0.5dB（典型）
• 谐波：-35dBc（典型）
• 非谐波杂散：-50dBc（典型，多数信号）
相位噪声（1GHz 载波，典型）
• 单边带相位噪声
| 偏移 | dBc/Hz |
| 100Hz | -89 |
| 1kHz | -114 |
| 10kHz | -125 |
| 100kHz | -127 |
| 1MHz | -135 |
时基与同步
• 时基准确度：±1ppm/年
• 外部参考：10MHz 输入（零 ppm 频差）
• 触发：触发输出，用于多台仪器同步
预置调制类型
• 连续波与模拟调制：CW、AM、FM、脉冲、多音、扫频、AWGN
• 频移键控：FSK、GFSK、OOK、ASK、MSK、GMSK
• 相移键控：BPSK、DBPSK、QPSK、DQPSK、π/4-DQPSK、OQPSK、8-PSK、16-PSK
• 正交幅度调制：16-QAM、64-QAM、256-QAM
• OFDM 与标准波形：Custom OFDM、802.11a/n/ac/ax、任意波形
数字损伤
• 损伤类型：AWGN、I/Q 不平衡、多径、相位噪声、I/Q 偏置、采样率/频率误差、自定义信道响应
环境与物理
• 工作温度：0°C至+50°C
• 尺寸：219mm × 81mm × 30mm
• 重量：0.37kg（0.81 磅）
• 功耗：6W（典型）

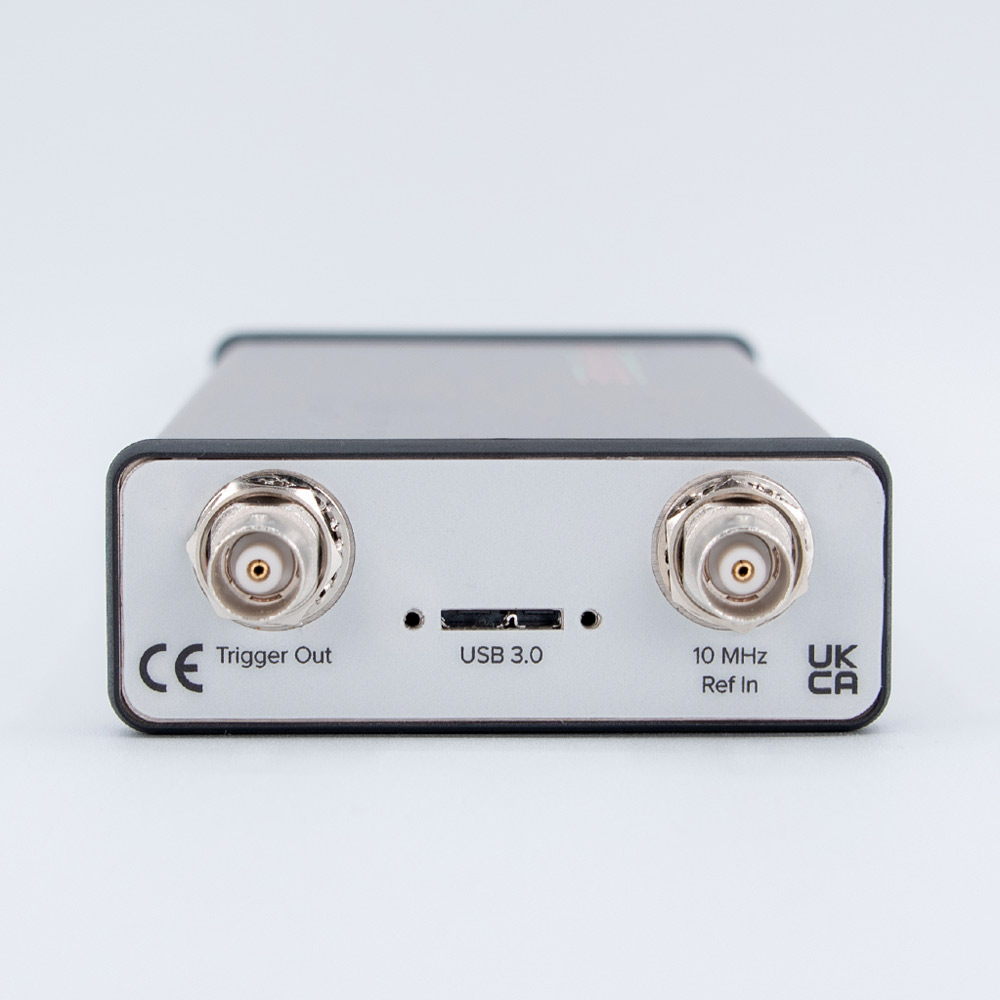

接口与系统要求
• 数据接口：USB 3.0
• 操作系统：Windows 或 Linux，x86_64 架构
• 随附：VSG 控制软件、API、手册，1 米 USB 3.0 Y 型线
型号与选件
• 标准型：工作温度 0°C至+50°C
资源下载
以上规格取自 Signal Hound 官网 VSG60A 产品页与官方数据手册（VSG60A-data-sheet，2023 年 5 月版）。
