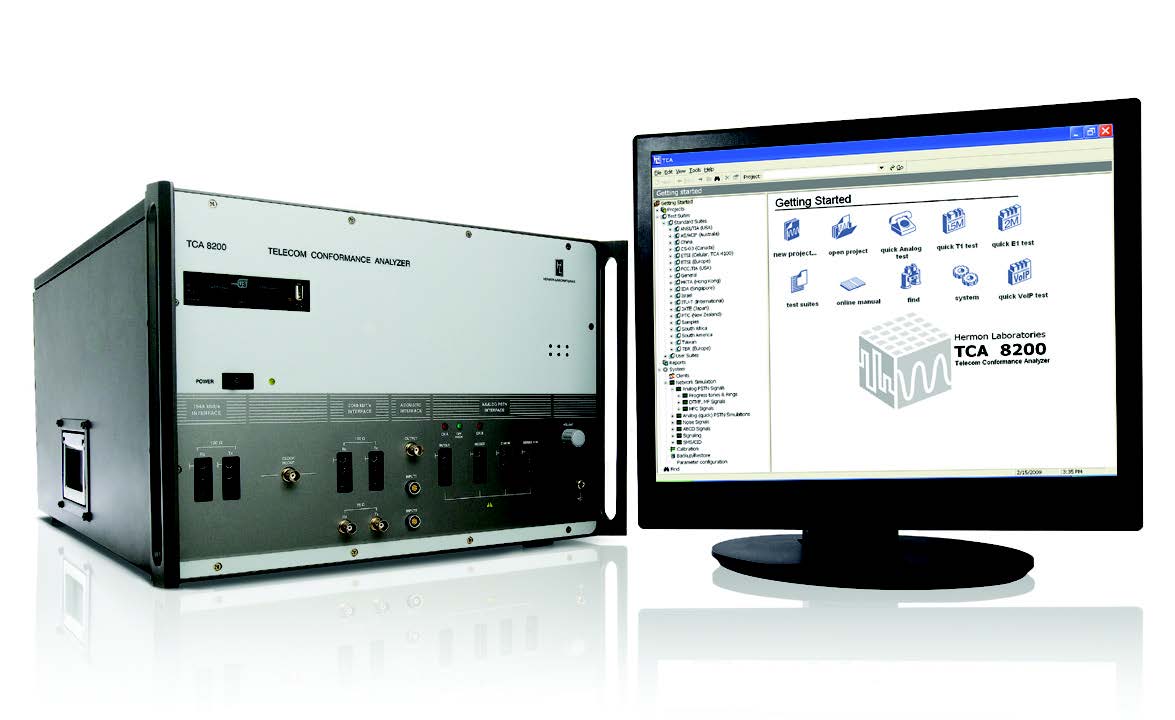

TCA8200系列电信一致性分析仪/综合测试仪|Hermon Laboratories (在产)

一体机模拟FXS和FXO，声学，蜂窝，VoIP，xDSL，T1/E1， 和 ISDN PRI 一致性测试解决方案。

TCA 8200电信一致性分析仪是一种全方位的合规性测试解决方案，根据全球的监管和行业标准，适用于多种类型的电信设备，从电话到数字交换机，PBX和VoIP网关。

过去，电信设备的批准意味着使用由专业测试工程师和众多非自动或半自动昂贵的测试仪器和设置组成的测试实验室。这样的过程通常需要数周时间。使用 TCA 8200，您可以在几个小时内完成标准和机构要求的测试和文档记录，而无需深入了解标准。

由于欧洲、美国和其他国家/地区的监管流程放宽，制造商现在可以进行内部测试并声明合规性或申请监管机构的批准。

从早期设计阶段就拥有内部合规性测试解决方案可以显著缩短上市时间。

测试实验室还可以从 TCA 8200 涵盖的广泛接口和标准、其可扩展性和广泛的管理功能的快速且经济高效的测试服务中受益。

主要标准

• ETSI ES 203 021

• TBR 21

• TBR 38

• TBR 4

• TBR 12、TBR 13

• TBR 10

• FCC 第 68 部分，TIA-968-A

• CS-03 系列

• AS/ACIF S002、S003

• 编号 S004、S016、S038

• S041、S043.2

• ITU-T G.703

• G.823、G.824

• G.992.1、G.992.3、G.991.2

• G.992.5、G.993.1

• 第 313 页、第 340 页、第 342 页

• 第 862 页

• ETSI TS 102 027 / RFC 3261

• TIA-810A/B、TIA 920/A

• 3GPP TS 26.131、TS 26.132

• 3GPP TS 51.010-1 标准

• 3GPP2 CS0056-0 / TIA-1042 标准

• ETSI EN 300 903 标准

主要特点

• 根据主要世界标准进行合规性测试

• 全自动测试和文档

• 内置标准和通用测试

• 支持信令和远程 EUT 控制

• 用户定义的测试、测试套件和项目

• 用于开发和调试测试的手动操作

• 全面的在线帮助

• 强大的管理、显示和分析功能

• 替代 20 多种测试仪器

• 模块化设计 – 根据您的需求量身定制

TCA 8200 取代了 20 多种测试仪器，提供独特的“盒式实验室”解决方案， 显著减少测试 时间和成本。

模拟 FXS 和 FXO 测试

DSL 测试

TCA 8200提供了针对xDSL、ADSL、ADSL2、ADSL2+、HDSL、HDSL2、HDSL4、SHDSL、SDSL、VDSL CO和CPEs的合规性测试解决方案，根据ITU-T和ETSI行业标准以及各种国家美国、加拿大、欧洲、澳大利亚、台湾等监管标准。

DSL 测试涵盖各种 DSL 设备的电气特性和发射功率要求。

关键 DSL 测试

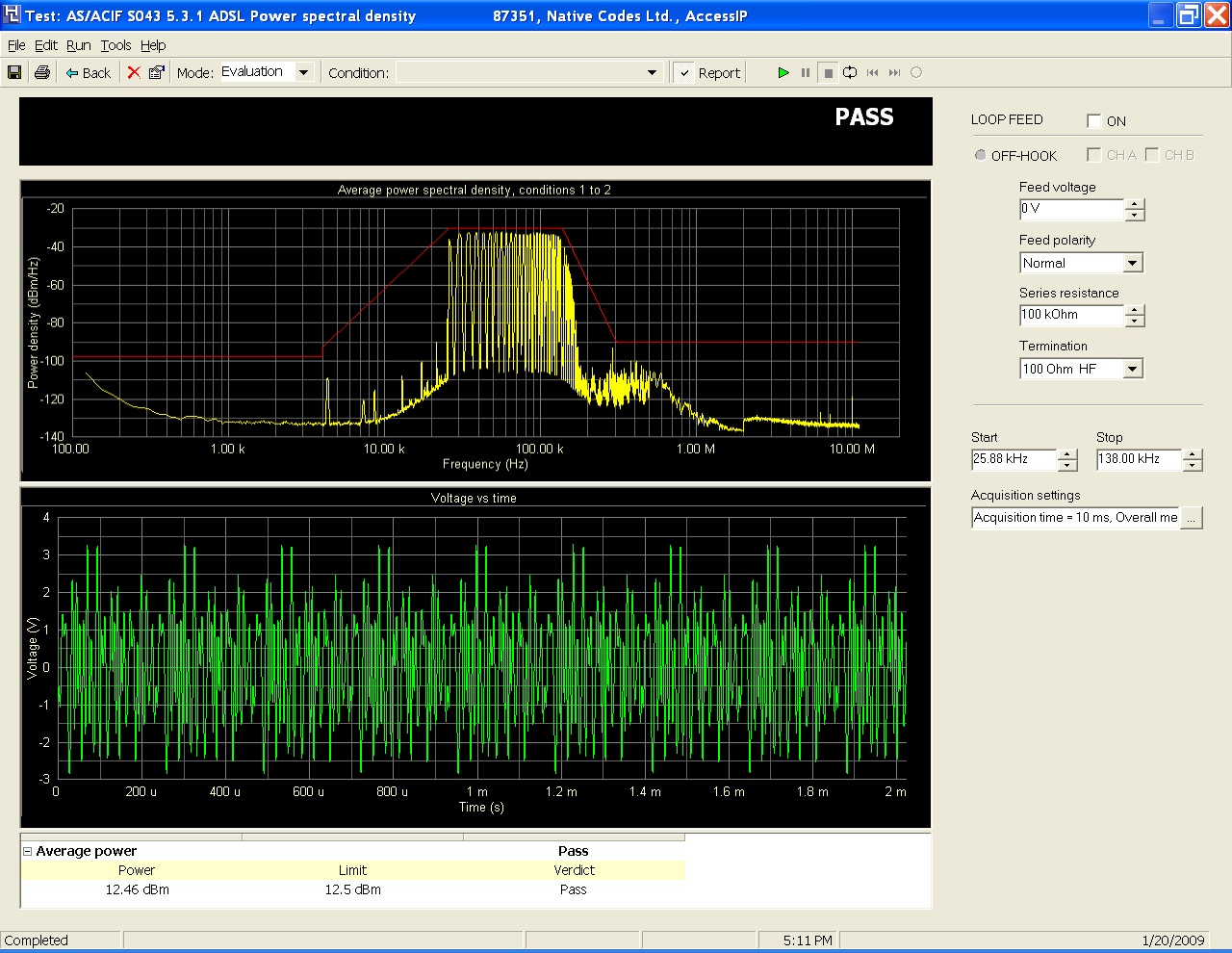

• 功率谱密度

• 总信号功率

• 频谱分析

• 纵向输出电压

• 横向平衡

• 纵向转换损耗

• 回波损耗

• 有意接地的操作路径

• 有意设置接地保护路径

• 挂机阻力

• 振铃期间的直流电流

• 振铃频率阻抗

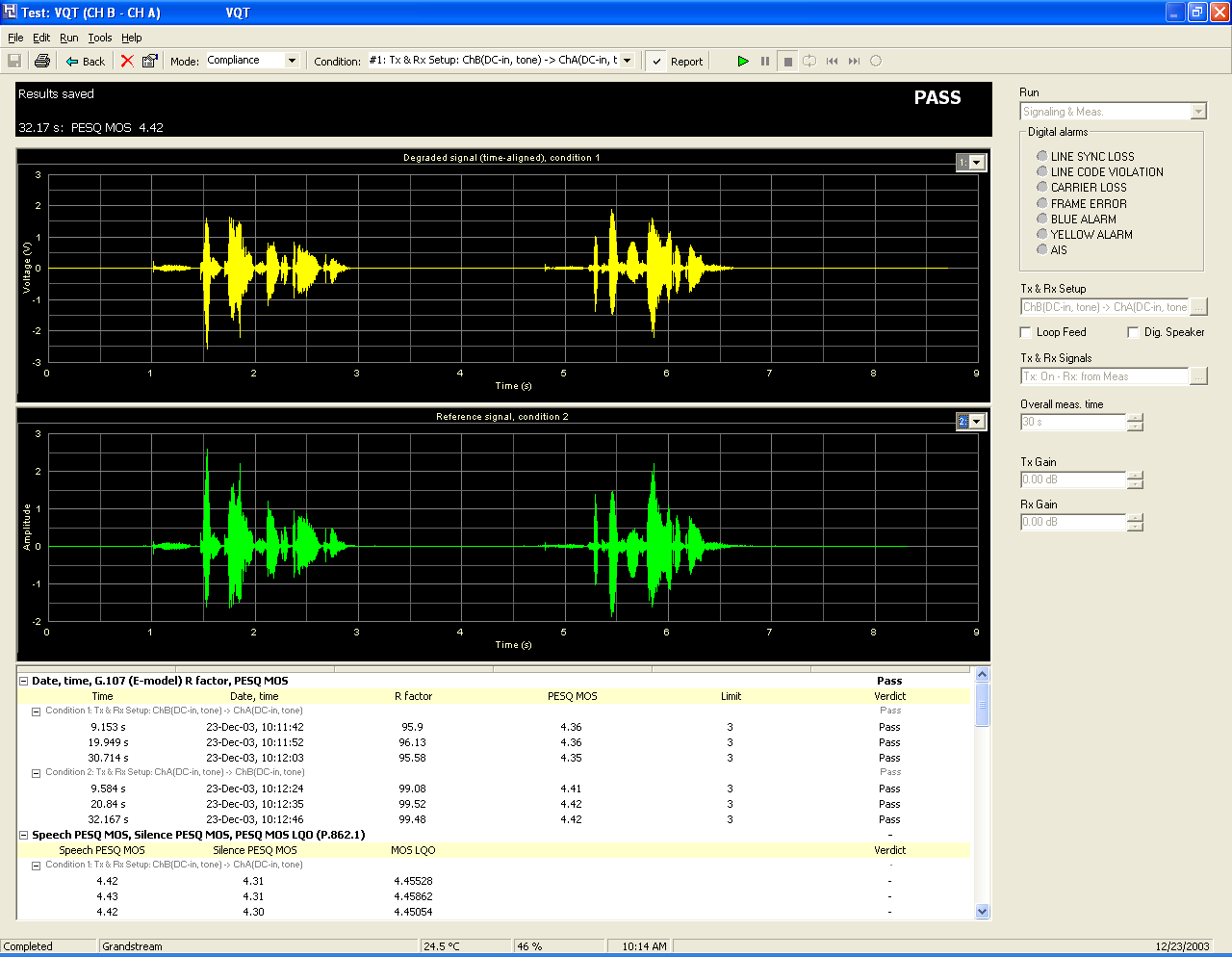

语音质量测试 （VQT）

VQT 为 Hermon Laboratories TCA 提供了一个软件选项。语音质量测试 （VQT） 利用 PESQ（语音质量感知评估）算法来评估电信设备和网络的语音质量。

ITU-T P.862 建议中定义的 PESQ 算法通过将参考语音信号与“降级”信号进行比较，对人类对语音的感知进行建模。参考信号由测试仪器传输到 EUT（被测设备），而 EUT 输出的降级信号由测试仪器测量。

最突出的结果是 ITU-T P.862 PESQ MOS（平均意见分数），它直接表达了语音质量。PESQ MOS 的范围从 1.0（最差）到 4.5（最好）。

还提供其他结果，例如延迟和延迟抖动、G.107 等级 R 因子、各种波形、电平、增益、响度、SNR、VAD（语音活动检测）参数 – 前端削波、保持时间和掉线。

VQT 的典型应用包括 VoIP、PSTN、ATM 网络、帧中继、无线设备以及网络以及手机和免提电话。特别令人感兴趣的是压缩和 VAD 编解码器（例如 VoIP 和无线网络中使用的编解码器）的语音质量评估和分析。

PESQ VQT 可以取代一系列冗长的“传统”TIMS 语音频率测量。

PESQ 从自动化人工听力测试（如 ITU P.800 中定义）的需求发展而来，并引入了对旧 PSQM+、PSQM 和 PAMS 方法的改进。

VQT 测量可以在以下 TCA 8200 Tx – Rx 端口的任意组合上执行：模拟、声学、T1、E1、VoIP 以太网，T1-E1 和 E1-T1 组合除外。TCA 4100 仅提供 Acoustic 和 VoIP 组合。分析可以在线和离线进行（比较预先录制的文件）。

接收到的语音信号可以录制到 wav 文件中。

主要特点：

• 符合 ITU-T P.862 的 PESQ MOS

• 符合 ITU-T P.863 的 POLQA MOS

• 编解码器 VAD 测试

• Delay 和 Delay Jitter

• 内置信号的全自动测量

• 自动读取/记录一个文件或自动递增的文件

• 在线和离线分析

• 实时显示结果以及与参考波形的劣化

VoIP 测试

Hermon Laboratories 为支持 VoIP 的产品（包括 VoIP 电话、PBX、网关和 VoIP 服务器）提供全自动测试解决方案，用于一致性、性能和功能测试。

VoIP 测试解决方案包括：

根据TIA/EIA-810A/B、TIA/EIA-920/A、ETSI ES 202 737 – 40对有线和无线、窄带和宽带手机以及免提VoIP电话（IP电话、软电话、Wi-Fi手机）进行声学和电话计量一致性测试，语音质量测试

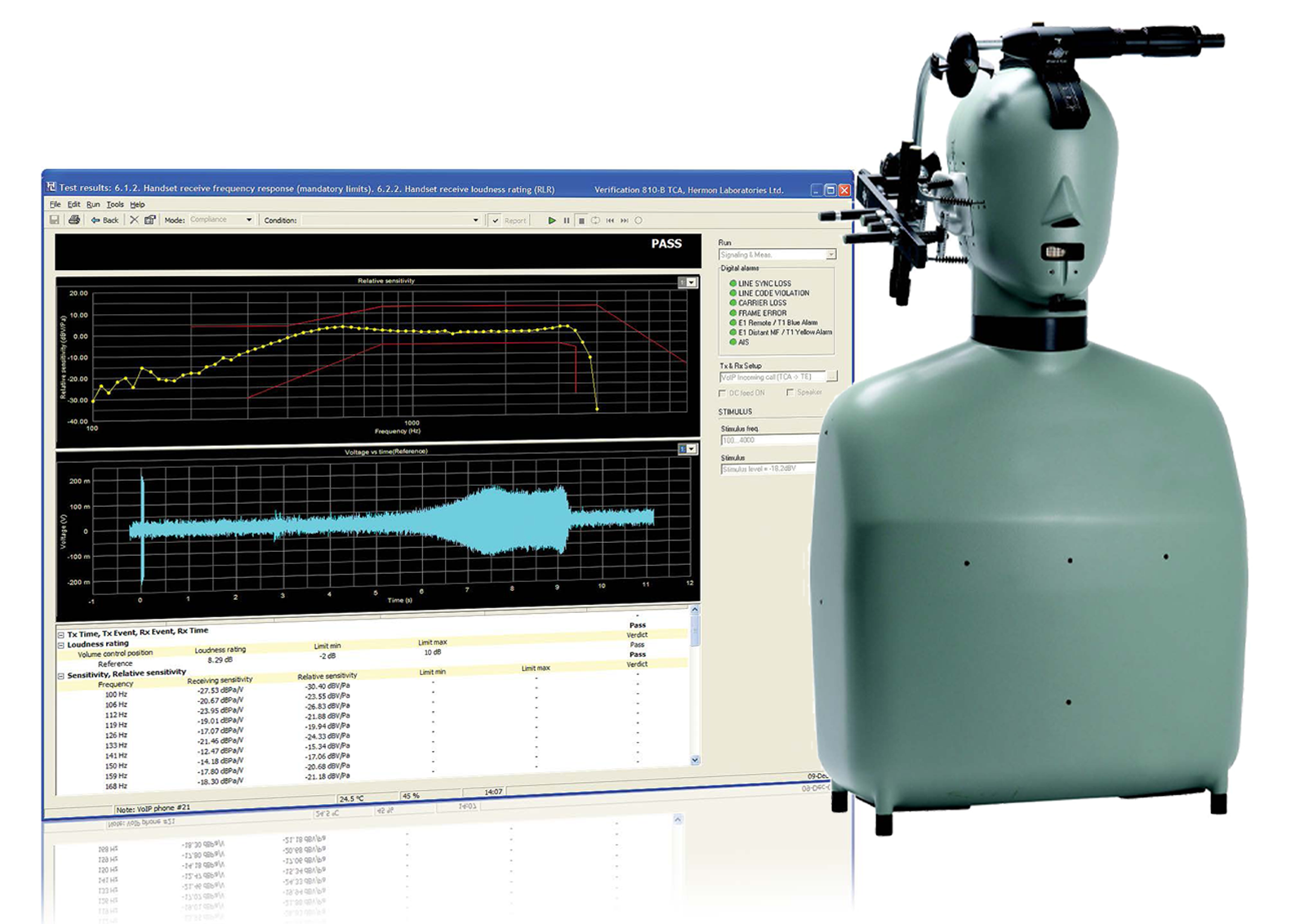

声学测试

TCA 8200 是一种高度集成的声学测试解决方案，可提供自动测试几乎任何类型的模拟和数字电话或电声设备所需的硬件和软件。

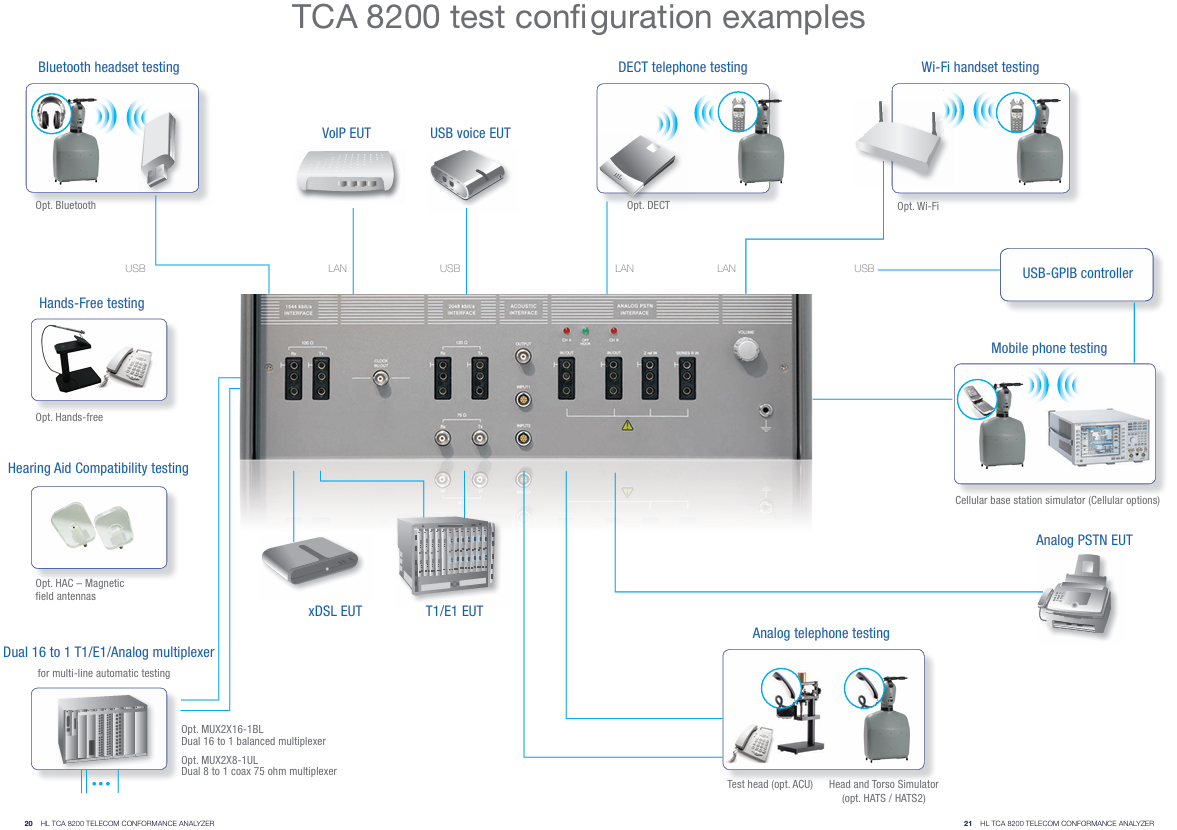

该系统可以选择配置 VoIP 软件接口、模拟 PSTN 接口、蜂窝射频基站模拟器、无线 DECT、Wi-Fi 基站、蓝牙无线接口和声学接口：HATS（头部和躯干模拟器）或测试头。

接口通过系统软件进行配置和自动控制，并与系统一起校准。

信令测试

TCA 8200内置的信号模拟和分析提供了一套强大的工具，这些工具可以在独立的网络线路和交换机模拟器中找到。它允许模拟和分析电信网络中使用的各种模拟、数字 （T1/E1） 和 VoIP 信号、条件和消息。

TCA 8200内置的信号模拟和分析提供了一套强大的工具，这些工具可以在独立的网络线路和交换机模拟器中找到。它允许模拟和分析电信网络中使用的各种模拟、数字 （T1/E1） 和 VoIP 信号、条件和消息。

信令可用于两个目的：

• 通过内置的通过/失败标准、定时和信号测量，针对各种网络条件对不同的模拟、T1、E1、VoIP 信令功能进行功能测试。

• 在执行各种测试之前，与 EUT 建立语音通信路径（例如，TCA 8200 可以在 PBX E1 线路和模拟分机之间发起呼叫，然后在这两个端口之间执行互调制失真测试）。

不同的网络、交换机和 CE（客户设备）可以通过可编程的网络条件和呼叫场景进行模拟。

不同的网络、交换机和 CE（客户设备）可以通过可编程的网络条件和呼叫场景进行模拟。

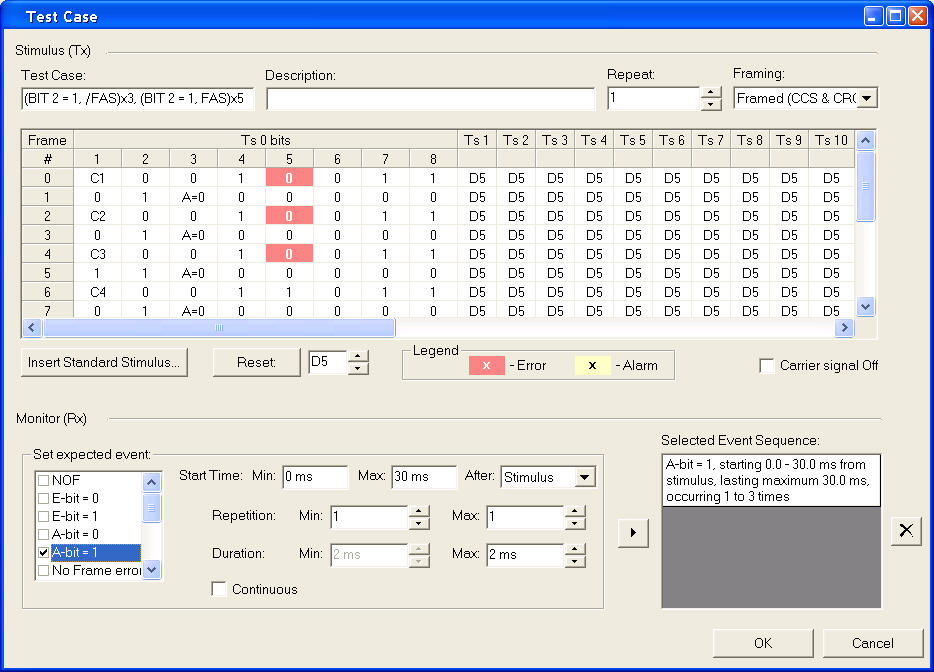

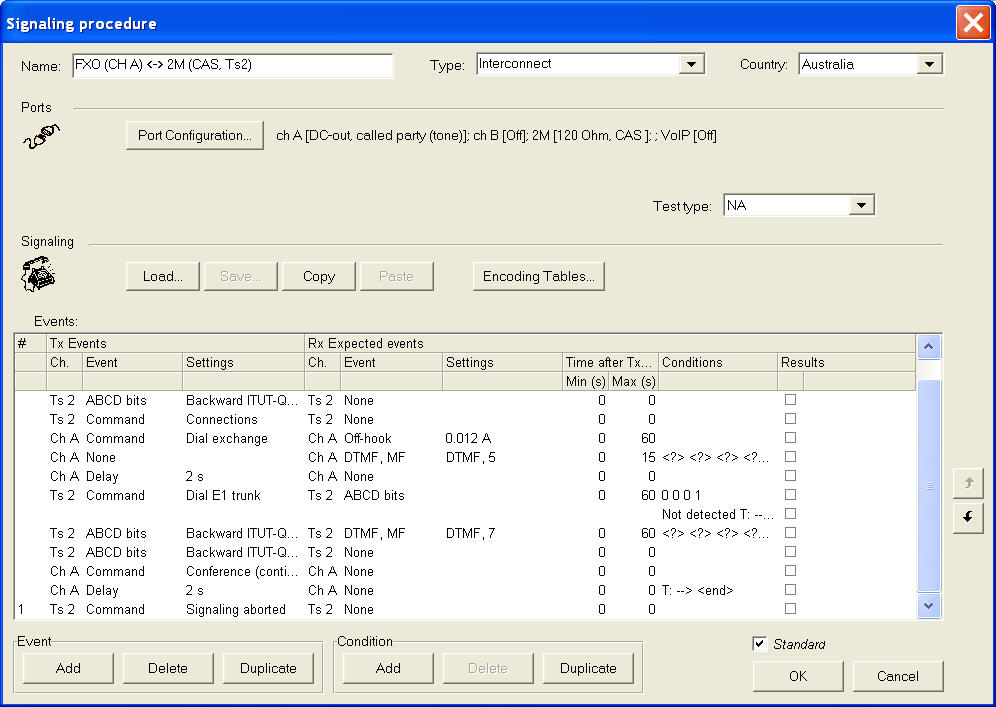

可以定义具有传输和预期（接收）信号和消息、延迟、超时、IF/THEN/GOTO 情况、远程 EUT 控制和通过/失败标准的测试用例序列。

提供了在不同国家/地区使用的预定义信号、消息、信号序列的数据库。

模拟 PSTN 仿真和分析

• 使用可编程直流回路馈电电压、极性、交流复数终端、复数线路模拟、串联电阻、接地信号模拟 FXS 和 FXO 侧进行仿真

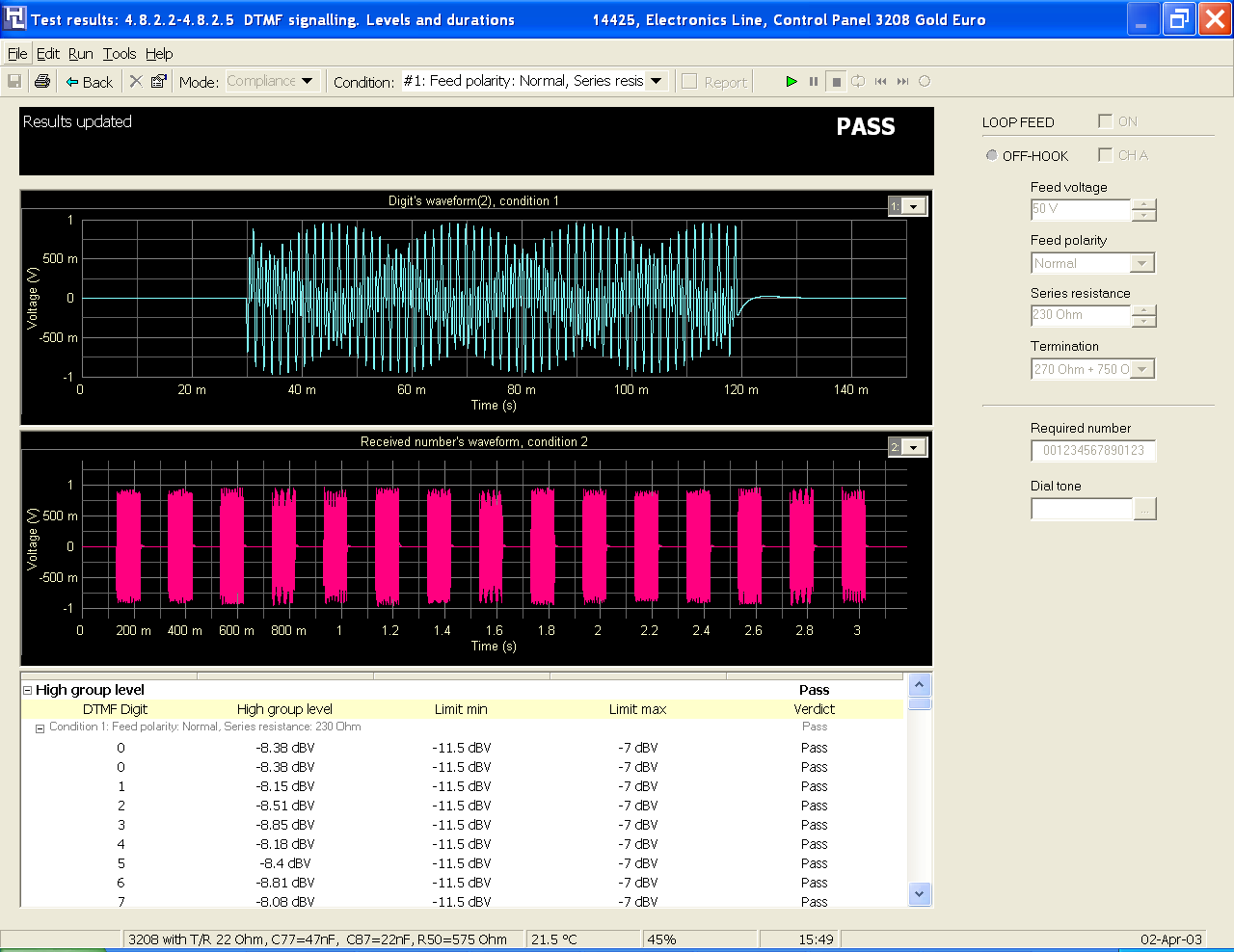

• 生成、检测和测量具有可变电平、频率、持续时间和定时的 DTMF、MF、MFC 信号和数字

• 编码进度音（拨号、进度、忙音、铃声等）和具有可变电平、频率、节奏和时间的振铃

• 具有可变持续时间和 N / N+1 编码的脉冲信号

• 进度音（拨号、进度、忙音、铃声等）和具有可变电平、频率、节奏和时间的铃声

• CID & SMS 协议

• 播放和录制 .wav 文件

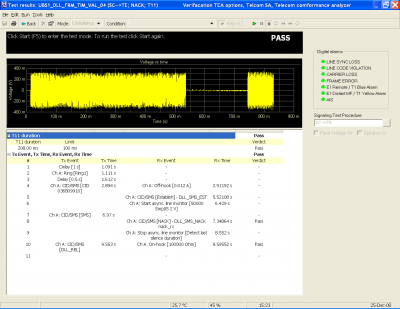

T1/E1 模拟和分析

• ABCD 比特信令模拟和分析

• 编码的 DTMF、MF、MFC 信号和数字，具有可变电平、频率、持续时间和定时

• 编码进度音（拨号、进度、忙音、铃声等）和具有可变电平、频率、节奏和时间的振铃

• 摘机、挂机、闪烁和其他具有可变特征的状态

• 播放和录制 .wav 文件

VoIP 模拟和分析

• SIP 和 H.323 呼叫、应答、断开连接消息

• 播放和录制 .wav 文件

T1/E1 测试

TCA 8200 根据行业标准和各种国家监管标准为 T1/E1 产品提供自动测试解决方案。T1/E1 测试涵盖输入和输出端口的第 1 层电气特性、模拟和数字组合传输以及有帧和非成帧接口的功能特性、语音质量测试和 ISDN PRI 协议测试。

支持的设备

• PBX、网关、路由器、交换机、IAD 和 DSU

关键测试

• 第 1 层测试 （物理层）

  • 输入和输出端口的电气特性：抖动、脉冲形状、回波损耗、平衡、BERT、延迟、功率和频谱分析等等...

  • PCM/语音频率内容/TIMS分析：损耗、SINAD、衰减、谐波和互调失真、组延迟、串扰等等...

  • 帧分析

  • 信号

• ISDN PRI 第 2 层和第 3 层协议测试

• 语音质量测试

  • PESQ、POLQA、VAD（语音活动检测器）特性

全面的 PBX 测试
由于进行了广泛的测试、内置信令和同步双端口模拟/数字测试，PBX（和类似产品）可以通过 TCA 8200 一致性、语音质量、性能和功能测试来全面表征。
