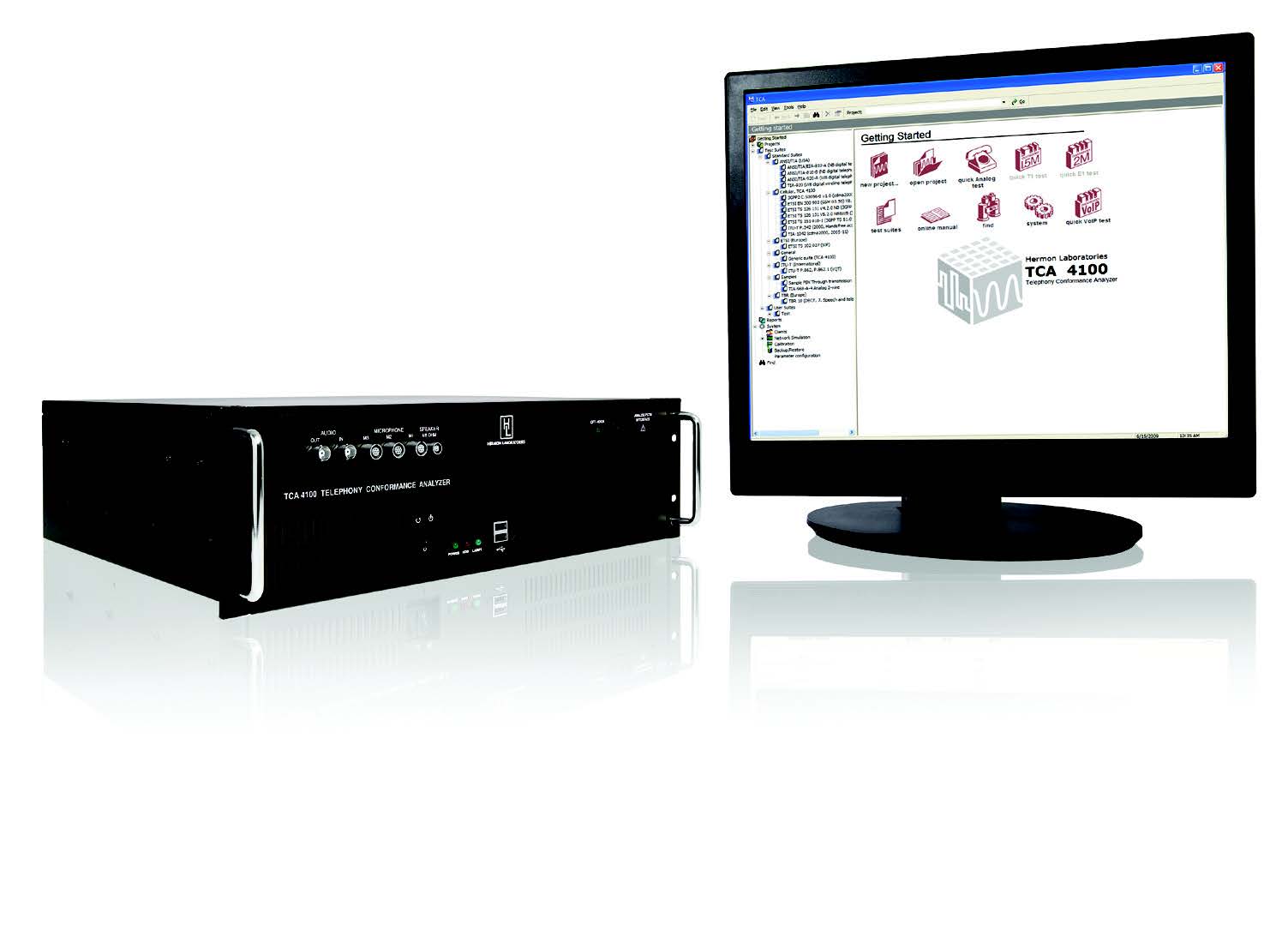

    声学和语音质量一致性测试 移动电话、有线电话和无线电话
    一体机模拟FXS和FXO，声学，蜂窝，VoIP，xDSL，T1/E1， 和 ISDN PRI 一致性测试解决方案根据主要世界标准进行合规性测试全自动测试和文档内置标准和通用测试支持信令和远程 EUT 控制用户定义的测试、测试套件和项目用于开发和调试测试的手动操作全面的在线帮助强大的管理、显示和分析功能替代 20 多种测试仪器模块化设计 – 根据您的需求量身定制
    蜂窝信令设备控制：包括对 LTE FDD、LTE TDD、WCDMA/HSPA 和 GSM 的支持。架构支持未来的 3GPP 增强功能。技术和频率切换：支持带内、带间、RAT 间切换和重定向。多单元技术：四个独立活动单元可在制造环境中提供最高的测试吞吐量。尺寸紧凑：业界密度最高的蜂窝信号平台，采用 2U 机架高度外形。高级信令功能：移动设备间呼叫和分组数据吞吐量选项
    • «
    • 1

    同厂商产品

    可内置最多 8TX/4RX RF 数 (上限为 6 GHz)，一台机器支持 LTE-Advanced 3CA/4CA/5CA可内置最多 8TX/4RX RF 数 (上限为 6 GHz)，一台机器支持 LTE-Advanced 3CA/4CA/5CA利用内置的流量发生器实现 2 Gbps IP 数据传输*，提供高效率的性能测试环境整合了 RF 前端，提供简易的连接系统支持多模终端LTE(2x2MIMO, 4x4MIMO)，LTE-Advanced(2CA, 3CA, 4CA, 5CA)，W-CDMA/HSPA/HSPAEvolution/DC-HSDPA，GSM/GPRS/EGPRS，TD-SCDMA/TD-HSPASmartStudio 图形用户界面支持测试环境和功能测试的轻松设置内置CSCF服务器功能支持基于GUI的IMS服务测试，例如VoLTE简单测试模式使用内置 CSCF 服务器脚本模式支持复杂的测试环境，如创建、编辑SIP消息序列用于非常规测试等一台即可实现LTE最大数据处理能力 DL 2Gbps,UL 150 Mbps的测试支持 DC-HSDPA 43.2 Mbps 的多功能合一的信号测试仪一台支持多小区测试环境，包括 Inter-RAT 小区重选、重定向、小区切换、CSFB等支持分流测试，从 LTE/W-CDMA 至 WLAN使用 SmartStudio Manager 进行全天候自动化测试自动控制 Android 智能手机和 MD8475B设置后，180 多个Sample 用例可直接进行测试支持 eCall (ETSI 与 CEN 标准), 韩国 eCall (ITSK-WD-19003), NG-eCall (CEN/TS 17240:2018), 和 ERA-GLONASS (GOST33467)
    在FR1(~7.125 GHz)和FR2(毫米波)频段中对射频测量和协议测试提供一体化支持与OTA测试暗室(Chamber)结合使用可支持毫米波段射频测量，以及波束成形测试使用模块化架构的具有灵活性的平台支持现有的LTE测试环境仅通过GUI操作支持各种功能测试，无需困难的场景开发测量各种频段、CA 和 MIMO 组合的最大 IP 数据吞吐量

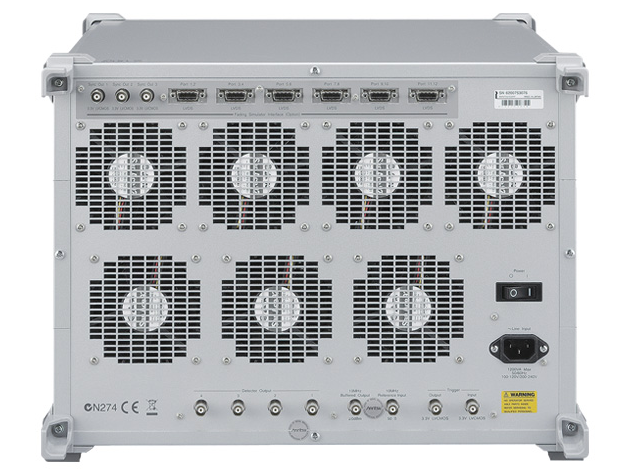

    MD8430A 350MHz至6GHz信令测试仪 (基站模拟器）|安立 (在产)


    • 支持 6载波聚合（6CC CA）以下的 LTE-Advanced Pro 测试

      • 支持 Dual Connectivity 测试

      • 支持 Licensed-Assisted Access（LAA）测试

    • 支持 LTE-Advanced FDD/TDD 到 Release 12版本

    • 支持 下行 6载波聚合（6CC CA）、上行 3载波聚合（3CC CA）

    • 1台 MD8430A 支持载波聚合的切换，4×4 MIMO 和 8×4 MIMO 等

    • 支持全数字化的衰弱测试

    • 支持下行 2 Gbps，上行 300 Mbps 的吞吐率测试  UPDATED

    • Inter-RAT 测试可高效利用之前的 MD8480C (UTRAN/GERAN) 和 MD8475A (CDMA2000) 硬件投资

    • 贯穿初始研发到协议一致性测试，优化投资

    • 完整的开发和分析工具，可减少 L1、L2 和 L3 场景开发时间和成

    • 支持 LTE Cat-M/NB-IoT


    参考价格 ：

    厂家：安立|Anritsu （收录88个产品）

    产地：日本

    厂家官网

    产品官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

    得益于诸如 LTE/LTE-Advanced/LTE-Advanced Pro 等高速通信标准的广泛应用，无线设备正快速演变为具有高速数据连接的多媒体智能手机。信令分析仪 MD8430A 是重要的 LTE-Advanced Pro 基站模拟器，可用于开发兼容 LTE-Advanced Pro 标准的芯片组和无线设备。除了验证常规通信流程以外，它还支持异常流程测试，这在连接真实基站的时候很难执行的测试。它还支持 LTE/LTE-Advanced/LTE-Advanced Pro 终端研发和多种条件下的验证测试。此外，支持LTE Cat-M / NB-IoT测试。基于在 3G 市场的丰富经验，Anritsu 开发了 MD8430A，这是一款强大的 LTE-Advanced Pro 协议/研发测试解决方案，可帮助开发人员尽能快将 LTE-Advanced Pro 无线设备推向市场。

    有多种型号可选的 MD8430A 专为早期的芯片组和 UE 开发、功能测试以及性能测试而设计，范围从载波接收到协议一致性测试，以及模型间的改造升级，可让开发人员根据当前需求定制其硬件投资，同时提供灵活的未来升级选项。

    • 基本测试模型 (BTM)

    • M2M测试模型 (MTM)

    • LTE 增强测试模型 (ETM)



    • 支持 6载波聚合（6CC CA）以下的 LTE-Advanced Pro 测试  UPDATED

      • 支持 Dual Connectivity 测试

      • 支持 Licensed-Assisted Access（LAA）测试

    • 支持 LTE-Advanced FDD/TDD 到 Release 12版本

    • 支持 下行 6载波聚合（6CC CA）、上行 3载波聚合（3CC CA）  UPDATED

    • 1台 MD8430A 支持载波聚合的切换，4×4 MIMO 和 8×4 MIMO 等

    • 支持全数字化的衰弱测试

    • 支持下行 2 Gbps，上行 300 Mbps 的吞吐率测试  UPDATED

    • Inter-RAT 测试可高效利用之前的 MD8480C (UTRAN/GERAN) 和 MD8475A (CDMA2000) 硬件投资

    • 贯穿初始研发到协议一致性测试，优化投资

    • 完整的开发和分析工具，可减少 L1、L2 和 L3 场景开发时间和成

    • 支持 LTE Cat-M/NB-IoT


    模型/名称LTE 增强测试模型 (ETM)
    接口射频信号、数字 IQ、基带衰弱信号*1
    频带20 MHz (最大值)
    UE 类别类别 1、2、3、4、5、6、7、9*2、10*2、11*2、12*2
    DL类别 M1、0、1bis、4、6、7、9*2、10*2、11*2、12*2、13*2、15*2、16*2、18*2、19*2、20*2
    UL类别 M1、0、1bis、3、5、7、13、15、20
    NB Category NB1
    DL 数据速率（最大值）1 Gbps (PHY: 2 Gbps)
    UL 数据速率（最大值）300 Mbps
    MIMO2×2 MIMO，4×2 MIMO，4×4 MIMO*3，8×2 MIMO，8×4 MIMO*4
    基站数（最大值）活跃 + 相邻 BTS：8*5 (最大活跃基站数：6)
    切换（包括 MIMO）可*6
    载波聚合：
    分量载波数 (DL)*7    		6*8、*9、*10
    载波聚合：
    分量载波数 (UL)*7    		3*11

    *1：基带衰落测试号需要MD8430A-067及两台 MD8430A。(ETM & ETM 或 ETM & BTM)
    *2：需要两台 MD8430A。(ETM & ETM 或 ETM & BTM)
    *3：需要 MD8430A-075 选件。
    *4：需要 MD8430A-076 选件。
    *5：需要两台 MD8430A。(ETM & ETM)
    *6：对于载波聚合的不同頻基地台切换，需要两台 MD8430A。(ETM & ETM 或 ETM & BTM)
    *7：需要 MD8430A-085 选件。
    *8：对于DL 4CA ，需要 MD8430A-088 选件。对于DL 5CA ，需要 MD8430A-089 选件。对于DL 6CA ，需要 MD8430A-044 选件。
    *9：对于3CA MIMO 及 4CA MIMO ，需要两台 MD8430A。(ETM & ETM 或 ETM & BTM)
    *10：对于5CA 及 6CA MIMO，需要两台 MD8430A。(仅 ETM & ETM)
    *11：对于UL 3CA ，需要 MD8430A-045 选件。



    Tx
    信号    		最大电平主：-40 dBm (最大电平：-20 dBm)
    副：0 dBm
    电平精度±1.5 dB (350 MHz ≤ 频率 ≤ 3800 MHz)
    ±2.0 dB (3800 MHz < 频率 ≤ 6000 MHz)
    主：-113 dBm ≤ Level ≤ -40 dBm
    副：-113 dBm ≤ Level ≤ 0 dBm
    * 校准后、18° 至 28°C，对于校准后的载波
    频率LTE: 350 MHz 至 3.0 GHz, 350 MHz 至 3.8 GHz (需要 MD8430A-002 选件), 350 MHz 至 6.0 GHz (需要 MD8430A-006 选件)
    W-CDMA: 400 MHz 至 3.0 GHz, 400 MHz 至 3.8 GHz (需要 MD8430A-002, MD8430 A-006 选件)
    GSM: 400 MHz 至 2.0 GHz
    设置分辨率：100 kHz
    接入方式LTE: OFDMA, W-CDMA: CDMA, GSM: TDMA
    调制方式LTE: QPSK, 16QAM, 64QAM, 256QAM
    W-CDMA: QPSK, 16QAM, 64QAM
    GSM: GMSK, 8 PSK
    调制精度对于 18° 至 28°C, 副输出: 0 dBm
    LTE: ≤2% (OFDM, 64QAM, 20 MHz带宽)
    W-CDMA: ≤3.5% (transmitting CPICH, ICH发送时)
    GSM: ≤1.5 deg. (GMSK), ≤3.5% (8PSK)
    Rx
    信号    		输入电平调制解调范围设置
      基于下面的值设置参考信号功率
      QPSK：-28 至 +15 dB
      16QAM：-21 至 +15 dB
      64QAM：-15 至 +15 dB
      (输入信号：误差向量幅度 ≤1%，误码率 ≤1×10-12，20 MHz带宽，SC-FDMA)
      • 主连接器：
         参考信号功率设置范围：-20 至 +20 dBm
         无论如何，不超过输入电平范围 -30 至 +35 dBm
      • 副连接器：
         参考信号功率设置范围：-35 至 +5 dBm
         无论如何，不超过输入电平范围 -45 至 +20 dBm
    电平精度主：±3.0 dB
    副： ±3.0 dB
    * 18° 至 28°C，对于校准后的载波，不超过主输入电平范围 -30 至 +35 dBm，副输入电平范围 -45 至 +20 dBm 及参考信号功率范围 ±15 dB
    频率LTE: 350 MHz 至 3.0 GHz, 350 MHz 至 3.8 GHz (需要 MD8430A-002 选件), 350 MHz to 6.0 GHz (需要 MD8430A-006 选件)
    W-CDMA: 400 MHz 至 3.0 GHz, 400 MHz 至 3.8 GHz (需要 MD8430A-002, MD8430A-006 选件)
    GSM: 400 MHz 至 2.0 GHz
    设置分辨率：100 kHz
    接入方式LTE: SC-FDMA, W-CDMA: CDMA, GSM: TDMA
    调制方式LTE: QPSK, 16QAM, 64QAM, 256QAM
    W-CDMA: BPSK, 4 PAM
    GSM: GMSK, 8 PSK
    同步精度范围LTE: ±100 μs (PRACH), ±30 μs (PUSCH)
    W-CDMA: ±100 chips (PRACH), ±100 chips (DPCCH)
    GSM: 0 to 63 symbols (SACCH)




    关键词:



    模型/名称LTE 增强测试模型 (ETM)
    接口射频信号、数字 IQ、基带衰弱信号*1
    频带20 MHz (最大值)
    UE 类别类别 1、2、3、4、5、6、7、9*2、10*2、11*2、12*2
    DL类别 M1、0、1bis、4、6、7、9*2、10*2、11*2、12*2、13*2、15*2、16*2、18*2、19*2、20*2
    UL类别 M1、0、1bis、3、5、7、13、15、20
    NB Category NB1
    DL 数据速率（最大值）1 Gbps (PHY: 2 Gbps)
    UL 数据速率（最大值）300 Mbps
    MIMO2×2 MIMO，4×2 MIMO，4×4 MIMO*3，8×2 MIMO，8×4 MIMO*4
    基站数（最大值）活跃 + 相邻 BTS：8*5 (最大活跃基站数：6)
    切换（包括 MIMO）可*6
    载波聚合：
    分量载波数 (DL)*7    		6*8、*9、*10
    载波聚合：
    分量载波数 (UL)*7    		3*11

    *1：基带衰落测试号需要MD8430A-067及两台 MD8430A。(ETM & ETM 或 ETM & BTM)
    *2：需要两台 MD8430A。(ETM & ETM 或 ETM & BTM)
    *3：需要 MD8430A-075 选件。
    *4：需要 MD8430A-076 选件。
    *5：需要两台 MD8430A。(ETM & ETM)
    *6：对于载波聚合的不同頻基地台切换，需要两台 MD8430A。(ETM & ETM 或 ETM & BTM)
    *7：需要 MD8430A-085 选件。
    *8：对于DL 4CA ，需要 MD8430A-088 选件。对于DL 5CA ，需要 MD8430A-089 选件。对于DL 6CA ，需要 MD8430A-044 选件。
    *9：对于3CA MIMO 及 4CA MIMO ，需要两台 MD8430A。(ETM & ETM 或 ETM & BTM)
    *10：对于5CA 及 6CA MIMO，需要两台 MD8430A。(仅 ETM & ETM)
    *11：对于UL 3CA ，需要 MD8430A-045 选件。



    Tx
    信号    		最大电平主：-40 dBm (最大电平：-20 dBm)
    副：0 dBm
    电平精度±1.5 dB (350 MHz ≤ 频率 ≤ 3800 MHz)
    ±2.0 dB (3800 MHz < 频率 ≤ 6000 MHz)
    主：-113 dBm ≤ Level ≤ -40 dBm
    副：-113 dBm ≤ Level ≤ 0 dBm
    * 校准后、18° 至 28°C，对于校准后的载波
    频率LTE: 350 MHz 至 3.0 GHz, 350 MHz 至 3.8 GHz (需要 MD8430A-002 选件), 350 MHz 至 6.0 GHz (需要 MD8430A-006 选件)
    W-CDMA: 400 MHz 至 3.0 GHz, 400 MHz 至 3.8 GHz (需要 MD8430A-002, MD8430 A-006 选件)
    GSM: 400 MHz 至 2.0 GHz
    设置分辨率：100 kHz
    接入方式LTE: OFDMA, W-CDMA: CDMA, GSM: TDMA
    调制方式LTE: QPSK, 16QAM, 64QAM, 256QAM
    W-CDMA: QPSK, 16QAM, 64QAM
    GSM: GMSK, 8 PSK
    调制精度对于 18° 至 28°C, 副输出: 0 dBm
    LTE: ≤2% (OFDM, 64QAM, 20 MHz带宽)
    W-CDMA: ≤3.5% (transmitting CPICH, ICH发送时)
    GSM: ≤1.5 deg. (GMSK), ≤3.5% (8PSK)
    Rx
    信号    		输入电平调制解调范围设置
      基于下面的值设置参考信号功率
      QPSK：-28 至 +15 dB
      16QAM：-21 至 +15 dB
      64QAM：-15 至 +15 dB
      (输入信号：误差向量幅度 ≤1%，误码率 ≤1×10-12，20 MHz带宽，SC-FDMA)
      • 主连接器：
         参考信号功率设置范围：-20 至 +20 dBm
         无论如何，不超过输入电平范围 -30 至 +35 dBm
      • 副连接器：
         参考信号功率设置范围：-35 至 +5 dBm
         无论如何，不超过输入电平范围 -45 至 +20 dBm
    电平精度主：±3.0 dB
    副： ±3.0 dB
    * 18° 至 28°C，对于校准后的载波，不超过主输入电平范围 -30 至 +35 dBm，副输入电平范围 -45 至 +20 dBm 及参考信号功率范围 ±15 dB
    频率LTE: 350 MHz 至 3.0 GHz, 350 MHz 至 3.8 GHz (需要 MD8430A-002 选件), 350 MHz to 6.0 GHz (需要 MD8430A-006 选件)
    W-CDMA: 400 MHz 至 3.0 GHz, 400 MHz 至 3.8 GHz (需要 MD8430A-002, MD8430A-006 选件)
    GSM: 400 MHz 至 2.0 GHz
    设置分辨率：100 kHz
    接入方式LTE: SC-FDMA, W-CDMA: CDMA, GSM: TDMA
    调制方式LTE: QPSK, 16QAM, 64QAM, 256QAM
    W-CDMA: BPSK, 4 PAM
    GSM: GMSK, 8 PSK
    同步精度范围LTE: ±100 μs (PRACH), ±30 μs (PUSCH)
    W-CDMA: ±100 chips (PRACH), ±100 chips (DPCCH)
    GSM: 0 to 63 symbols (SACCH)
